3D модели соединений НСВ

 Цифровая библиотека резьбовых фитингов для трубопроводных систем — четыре типоразмера

Представляем каталог трёхмерных моделей ниппельных ввертных соединений НСВ — компактных резьбовых фитингов, применяемых для стыковки трубопроводов и гидравлических линий с разными типами присоединительной резьбы. Конструкция ввертного ниппеля представляет собой короткий цилиндрический переходник с двумя резьбовыми концами: один из них выполнен под ввертное соединение диаметром 14 мм, второй — под наружную резьбу различного стандарта. Такой подход позволяет интегрировать в единую магистраль элементы с разной резьбовой номенклатурой без использования переходных муфт или дополнительных адаптеров.

Номенклатура и обозначения

Комплект включает четыре типоразмера, охватывающих наиболее распространённые варианты резьбовых стандартов:

• НСВ14хМ20‑С — переход с ввертного соединения на метрическую резьбу М20;
• НСВ14хG1/2‑С — переход на трубную цилиндрическую резьбу G1/2 (по DIN/ISO 228);
• НСВ14хR1/2‑С — переход на трубную коническую резьбу R1/2 (по ГОСТ 3262 и ISO 7);
• НСВ14хK1/2‑С — переход на резьбу стандарта K1/2.

Организация комплекта и навигация

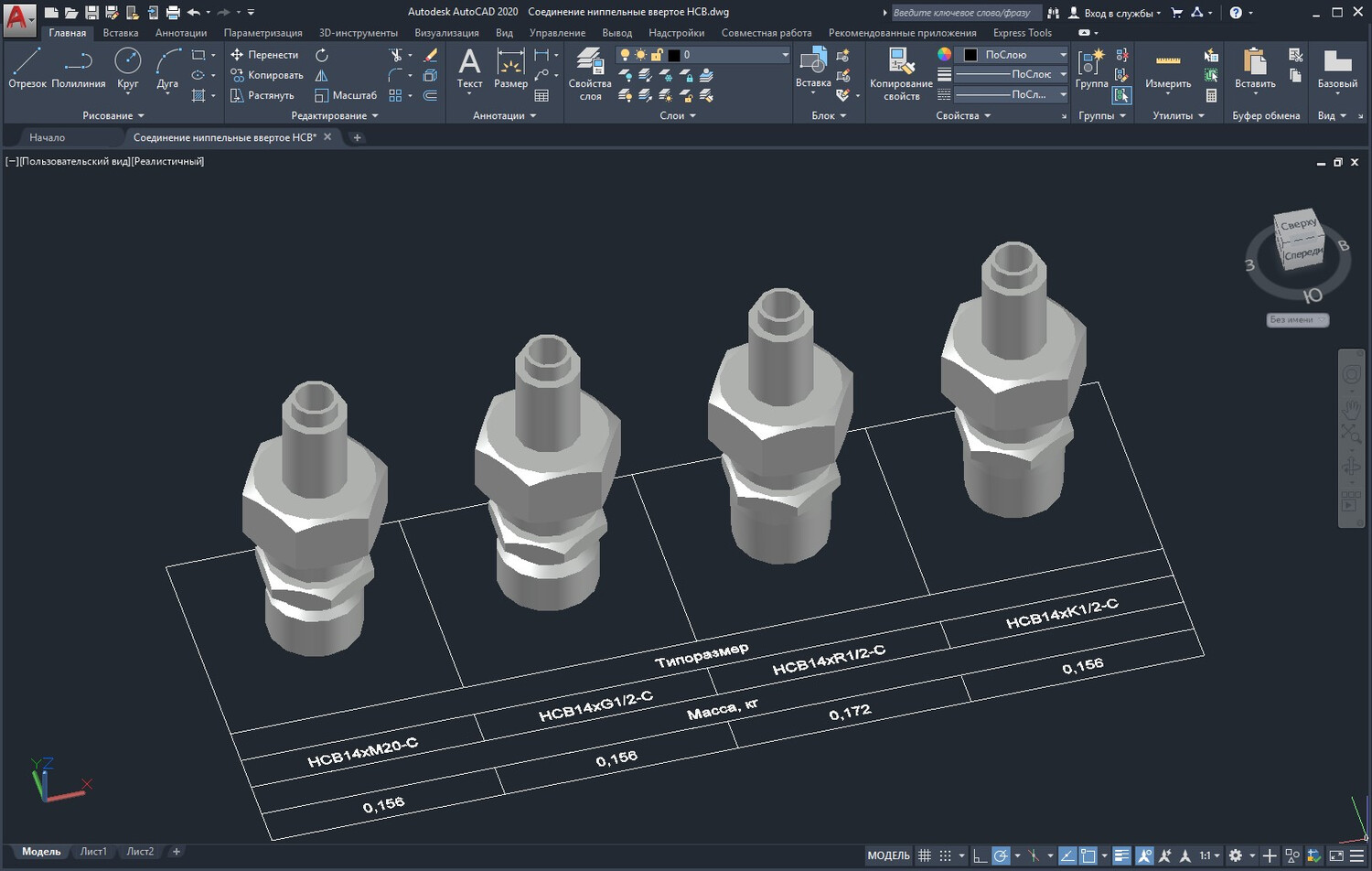

Каждая модель размещена на отдельной информационной сетке — наглядной матрице‑каталоге, обеспечивающей быструю идентификацию изделия. Для каждого ниппеля зафиксированы:

• типоразмер — буквенно‑цифровое обозначение, однозначно определяющее типы резьб и габариты фитинга;
• масса изделия — справочное значение, необходимое для расчёта весовых характеристик сборки, формирования спецификаций и логистического планирования.

Метод построения геометрии

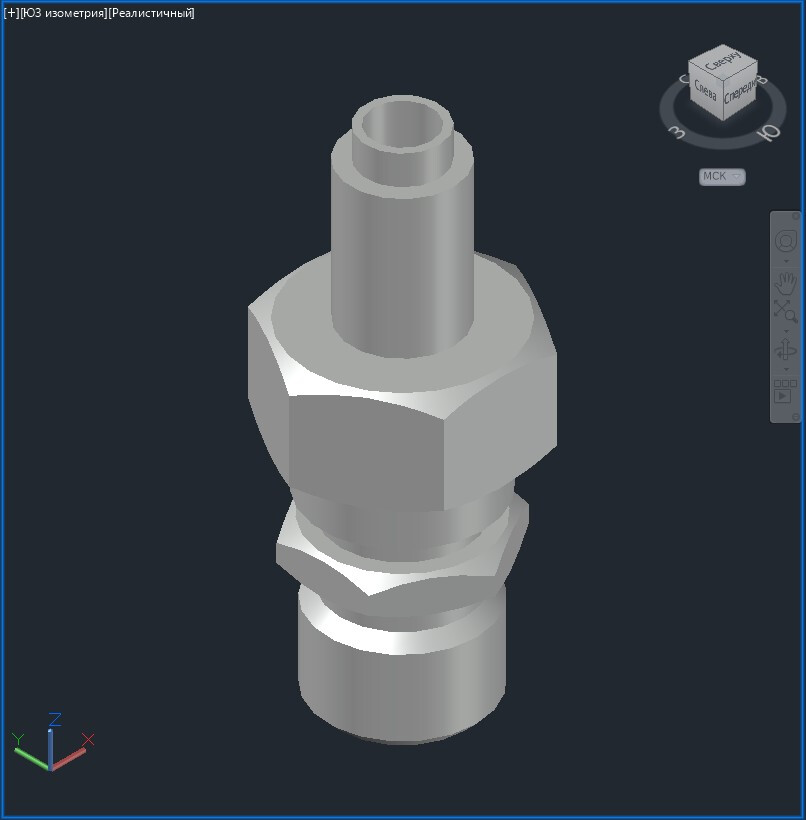

Все трёхмерные модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый ниппель представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость с CAD‑системами и экспорт данных

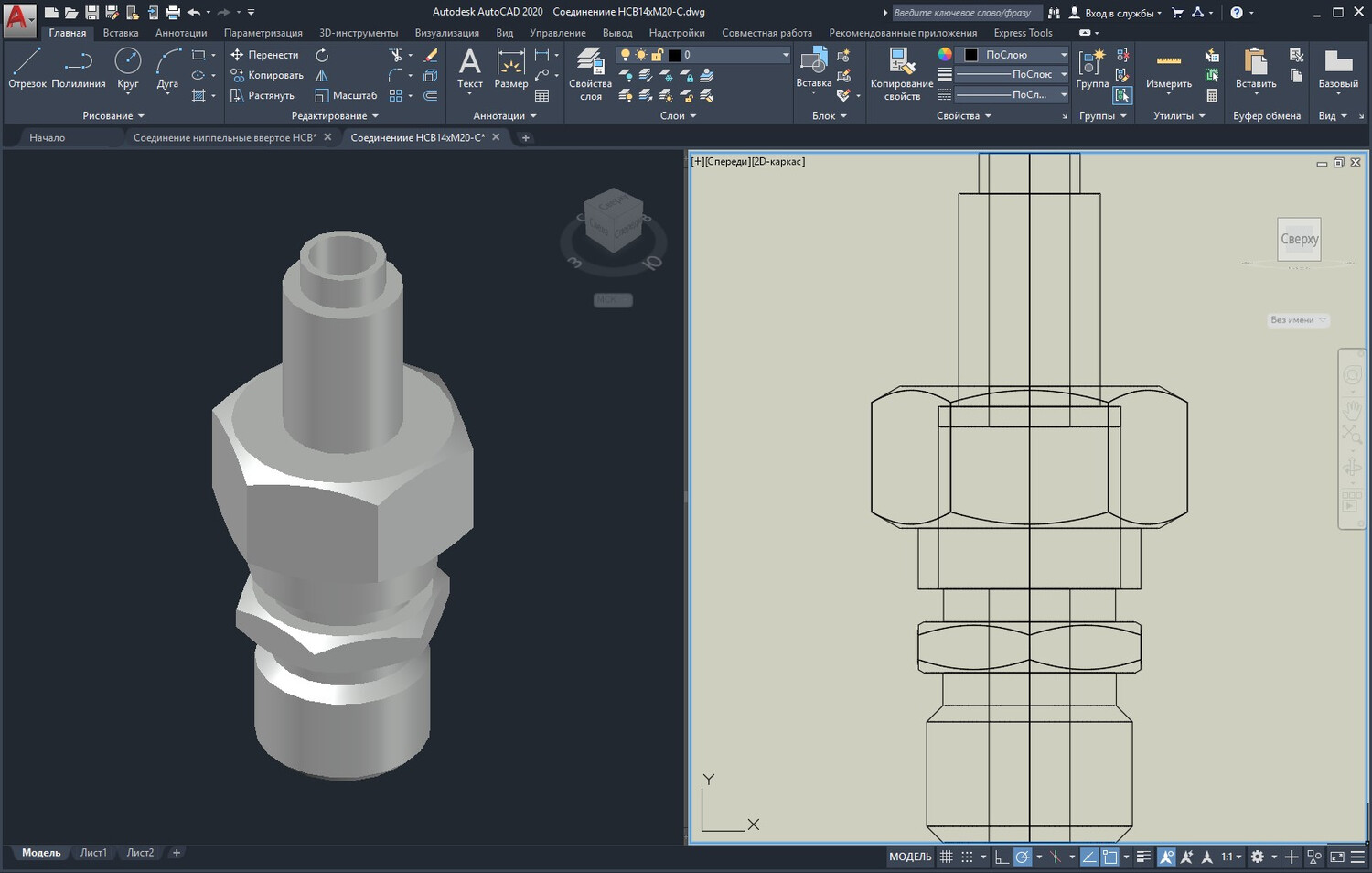

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

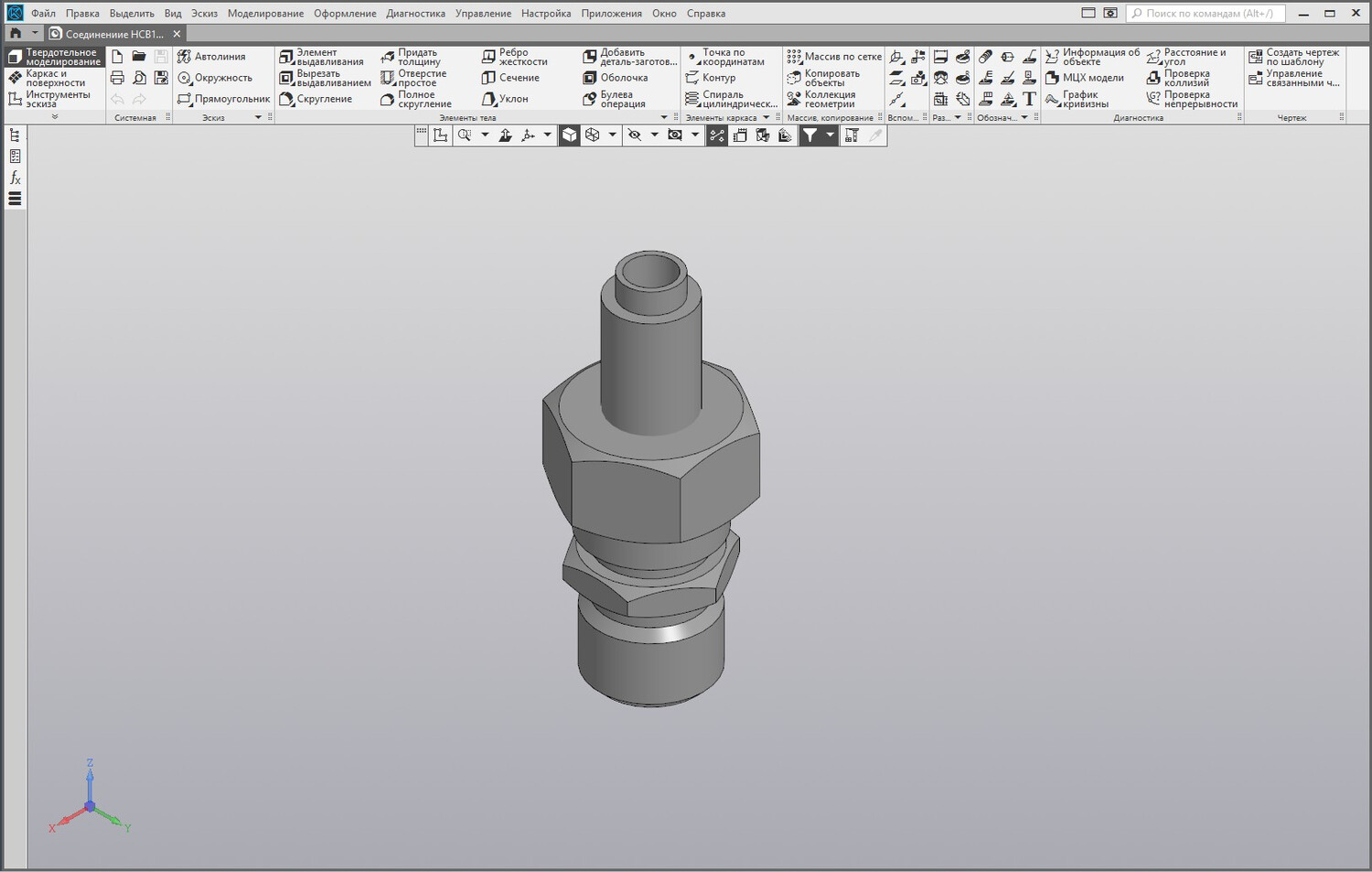

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа внутренней геометрии резьбовых каналов и верификации уплотнительных поверхностей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
