3D модели коробок типа КОР

Цифровая библиотека электромонтажных коробок исполнений КОР‑73У,1,5 и КОР‑74У,1,5

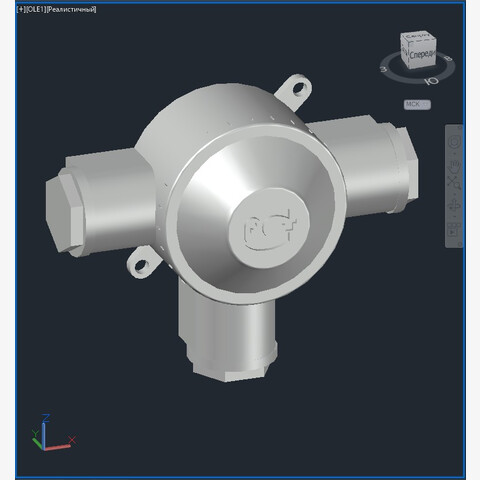

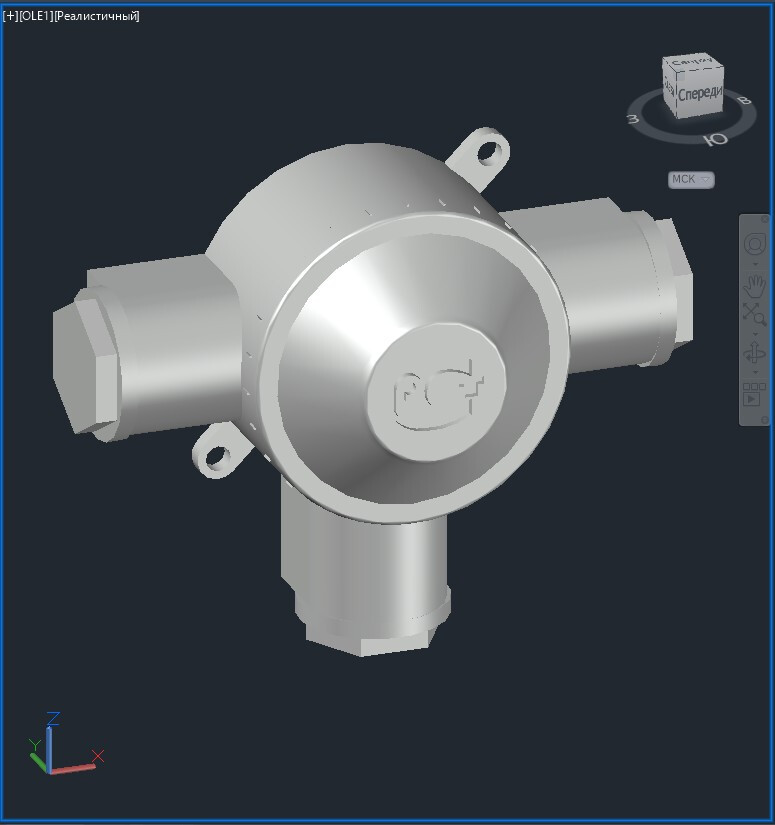

Представляем систематизированный набор трёхмерных моделей ответвительных коробок марки КОР — устройств, предназначенных для организации разветвлений и ответвлений в открытых и скрытых электропроводках. Коробки данного типа устанавливаются в точках, где магистральная линия разделяется на несколько направлений, выполняются соединения или ответвления проводников, а также монтируются клеммные соединения. Корпус изделия защищает контактные группы от механических повреждений, пыли и влаги, обеспечивая при этом достаточное пространство для укладки и коммутации жил. Комплект включает два типоразмера — КОР‑73У,1,5 и КОР‑74У,1,5, что охватывает основные варианты применения данной номенклатуры.

Состав номенклатуры

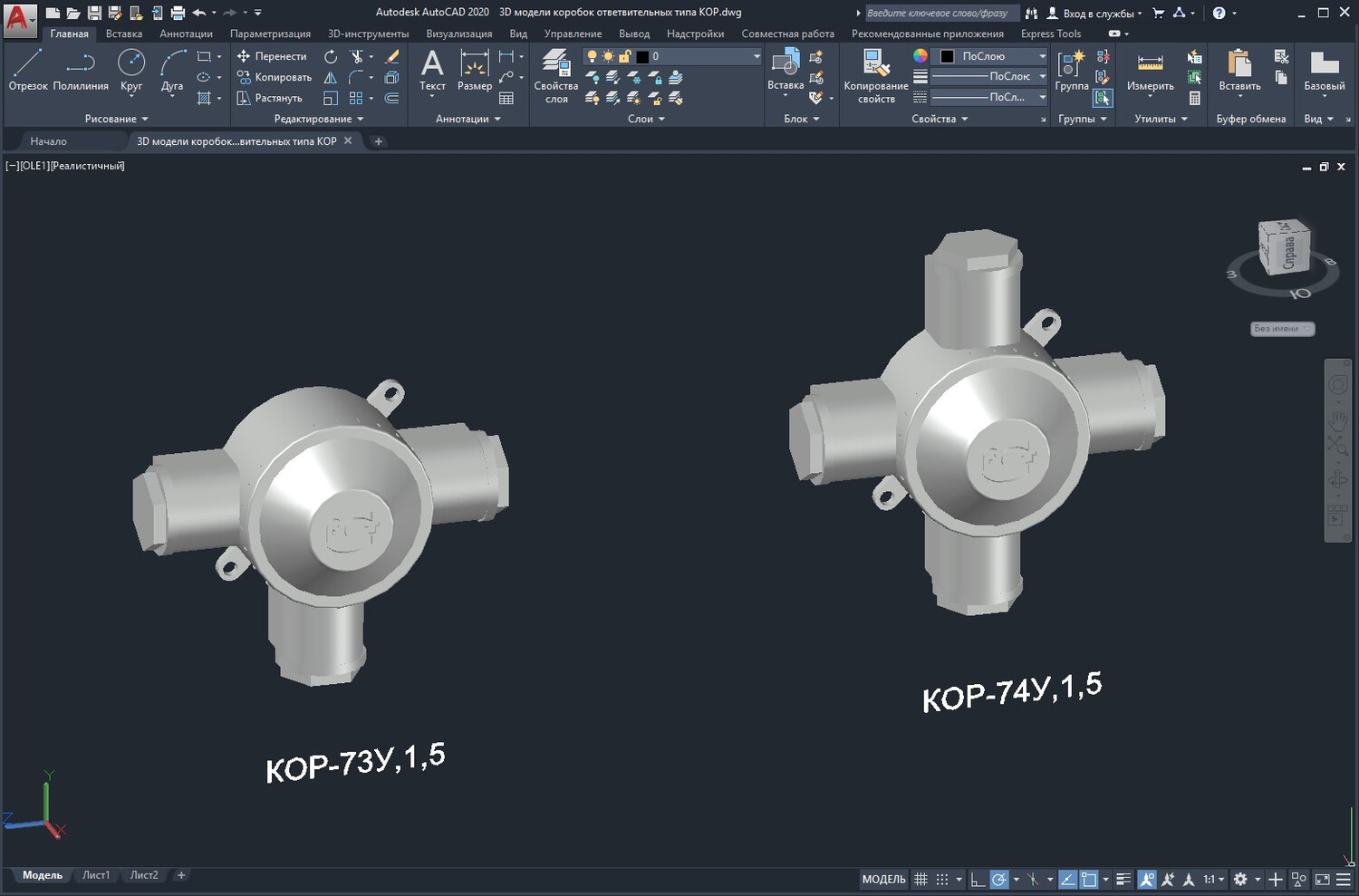

Линейка представлена двумя модификациями, каждая из которых размещена на отдельной информационной сетке — наглядном каталоге, обеспечивающем быструю идентификацию изделия:

• КОР‑73У,1,5 — компактное исполнение, рассчитанное на ограниченное число ответвлений и малый объём внутренней коммутации;
• КОР‑74У,1,5 — увеличенная модификация с расширенным внутренним пространством, позволяющая разместить большее количество соединений и Способ построения геометрии

Все трёхмерные модели комплекта реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждая коробка представляет собой замкнутый объёмный объект с корректными массо‑инерционными параметрами.

Интеграция в CAD‑среды и экспорт данных

Файлы подготовлены для работы в распространённых системах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

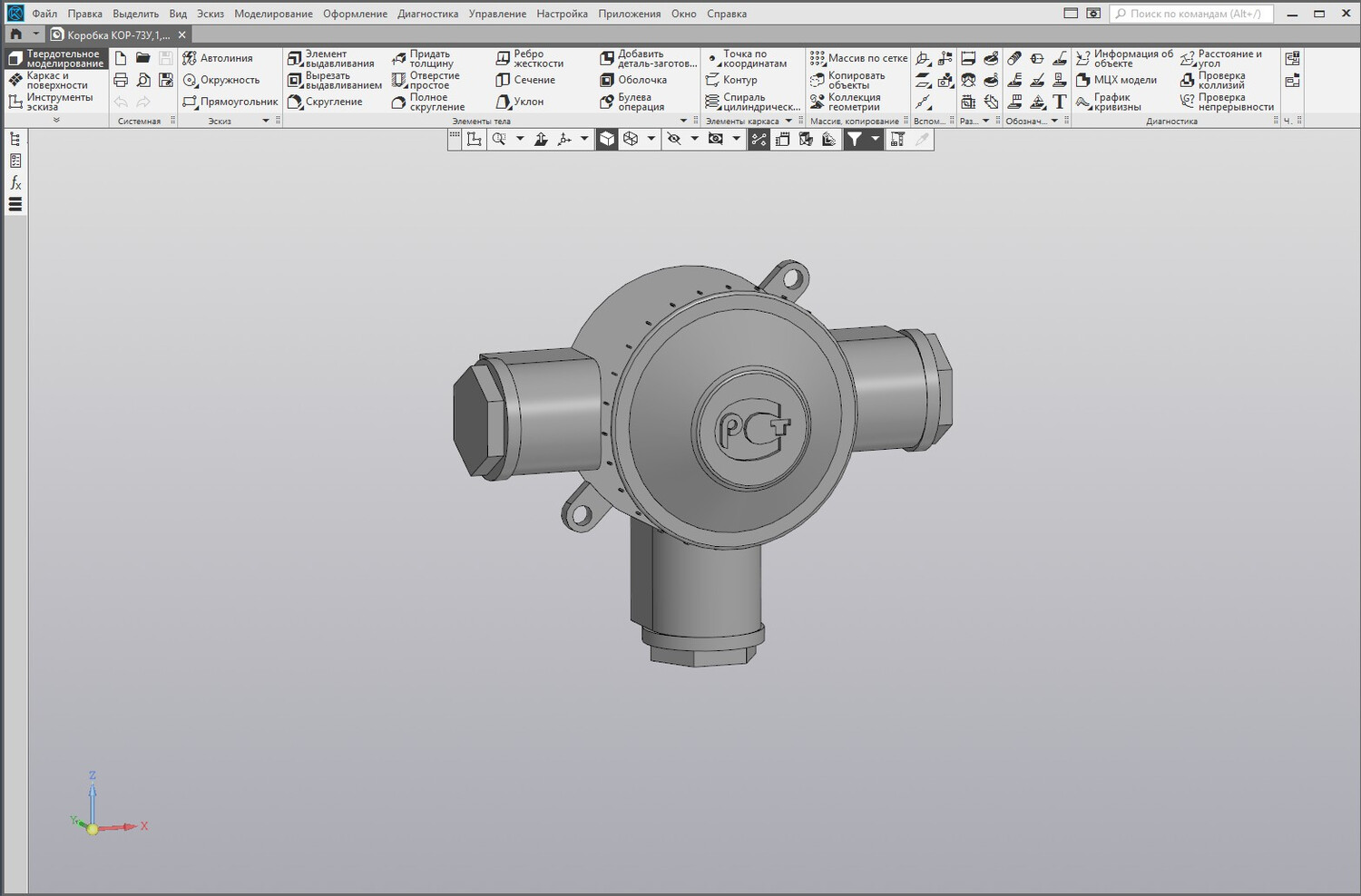

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

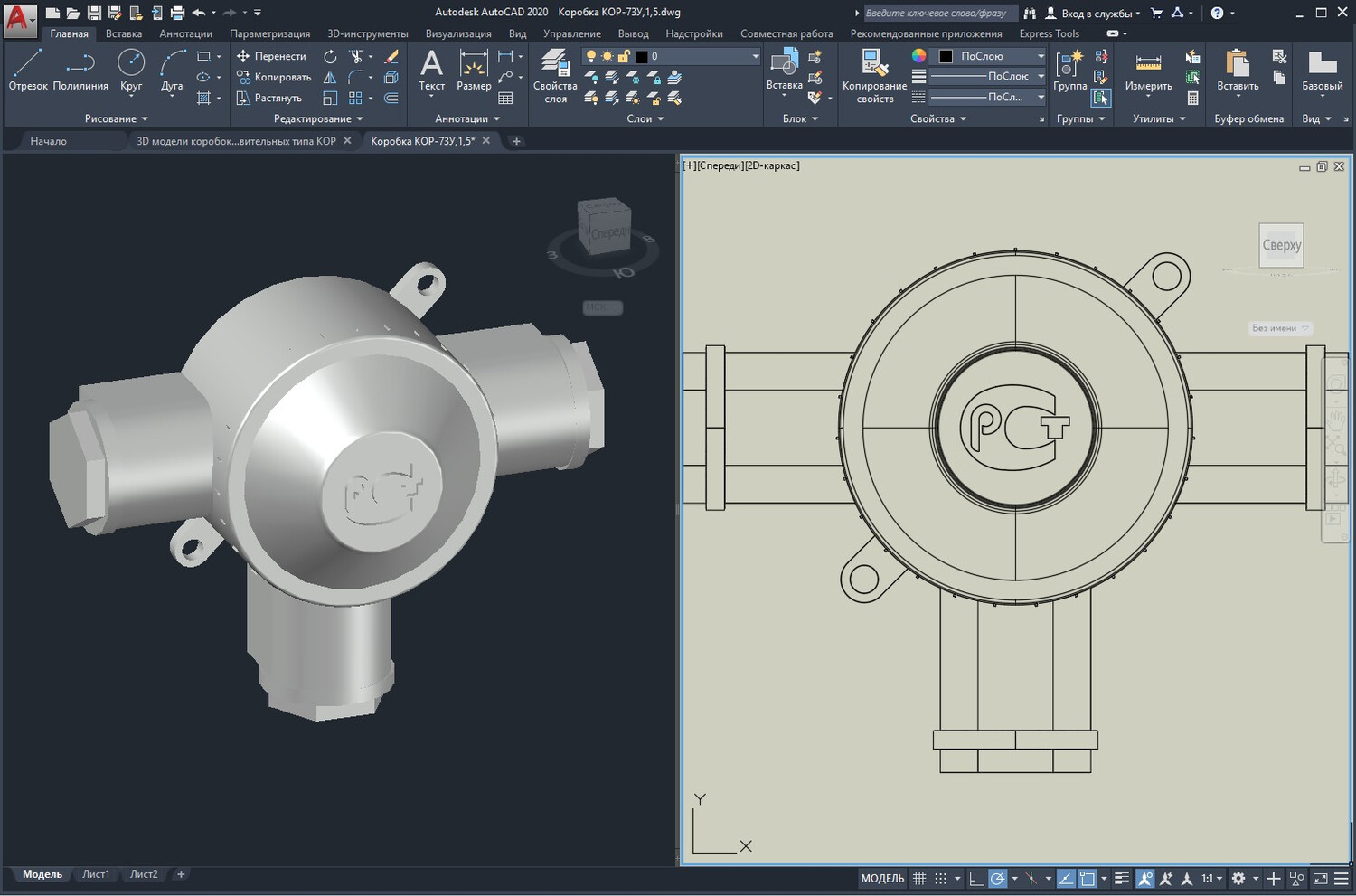

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для анализа конфигурации внутренних полостей, проверки расположения кабельных вводов и оценки свободного пространства под размещение клеммных соединений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
