3D модели коробок КС

Цифровая библиотека разборных электромонтажных корпусов — типы 10 и 20

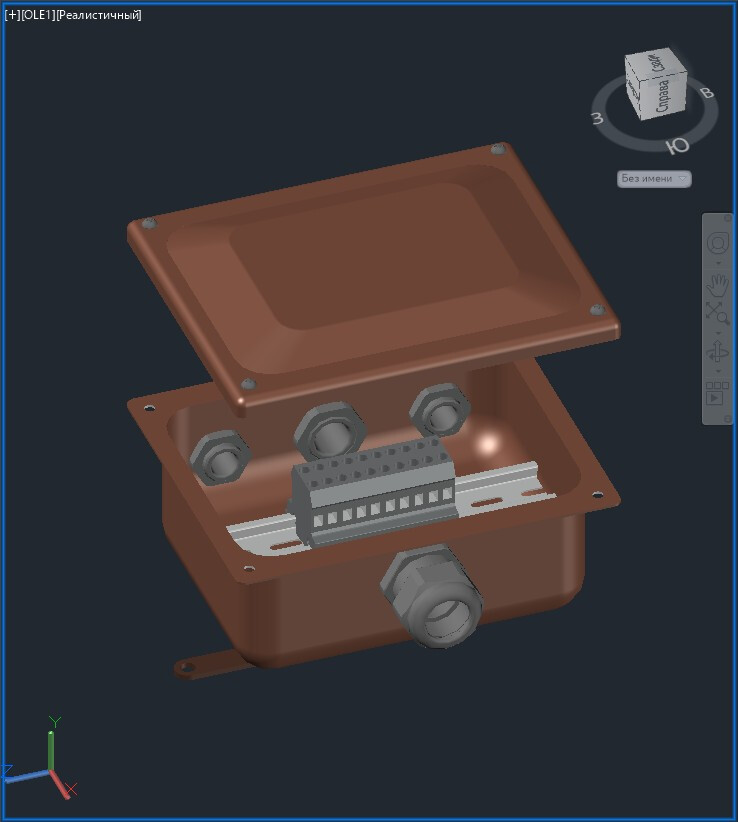

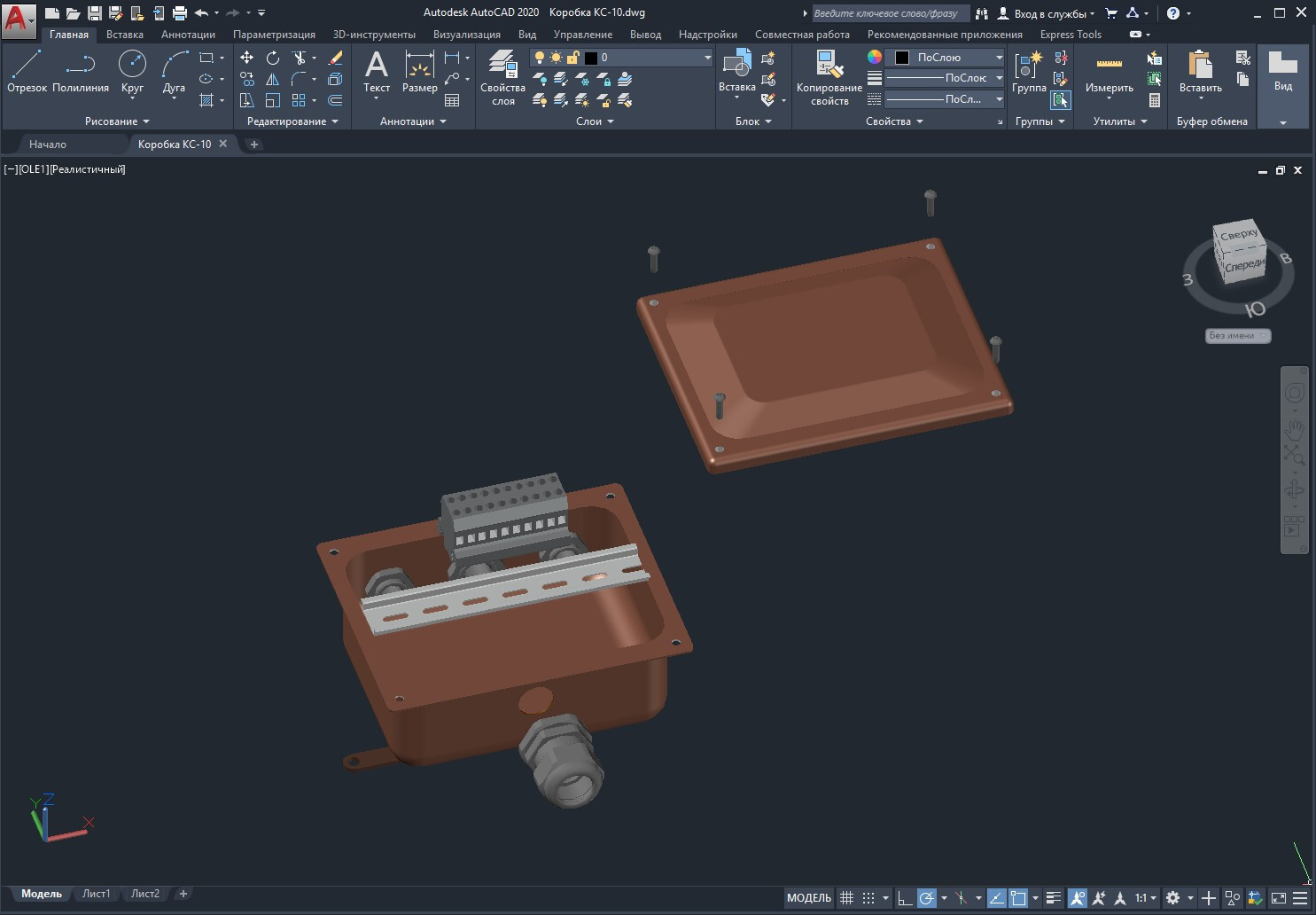

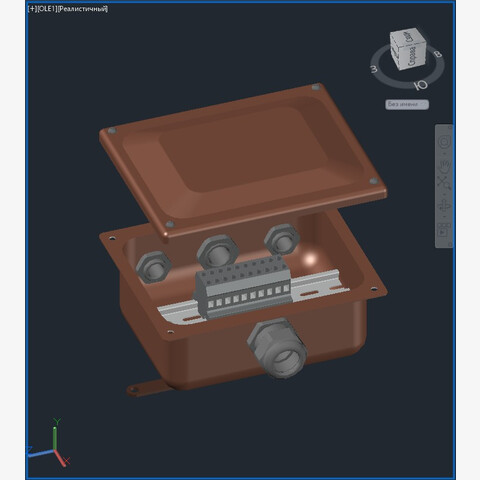

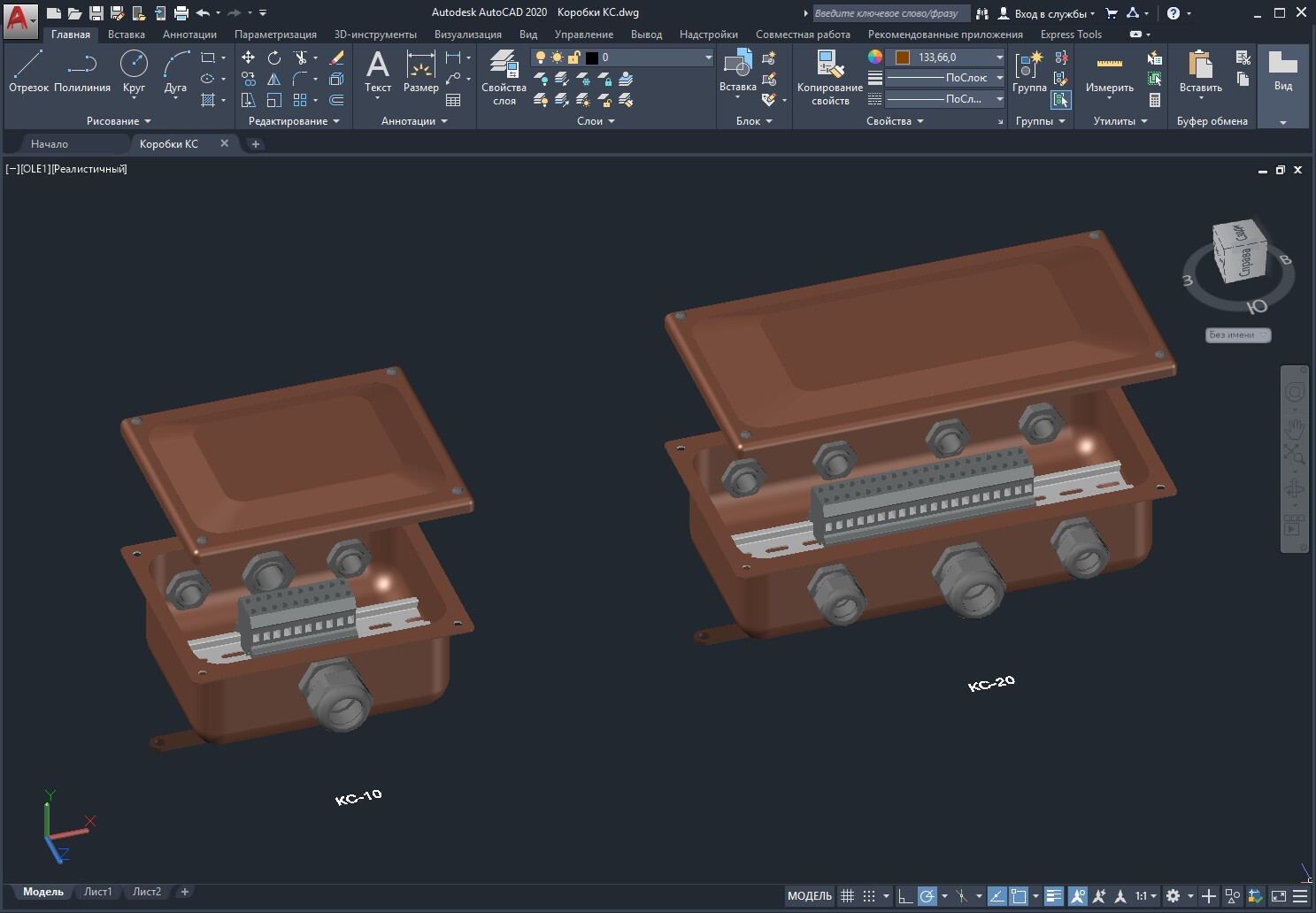

Систематизированный набор трёхмерных моделей клеммных соединительных коробок серии КС в двух исполнениях — тип 10 и тип 20. Изделия предназначены для надёжного соединения и разветвления электрических цепей, размещения клеммных колодок, организации вводов кабелей и маркировки линий в распределительных сетях. Особенность комплекта — разборные 3D‑модели: корпус, крышка, крепёжные элементы и монтажные планки представлены отдельными компонентами, что даёт проектировщику полную свободу при компоновке узла и позволяет детально проработать стыки, уплотнения и кабельные вводы.

Особенности цифрового представления

Все 3D‑модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый компонент — корпус, крышка, планка, крепёжный фланец — представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Геометрия воспроизводит реальные конструктивные элементы: посадочные места под сальники, отверстия под винты, уплотнительные пазы, рёбра жёсткости и монтажные проушины. Такая детализация необходима для проверки собираемости, расчёта нагрузок на крепёжные узлы и подготовки достоверной конструкторской документации.

Совместимость и возможности экспорта

Файлы адаптированы для интеграции в популярные САПР‑среды. С помощью штатных инструментов экспорта пользователь может:

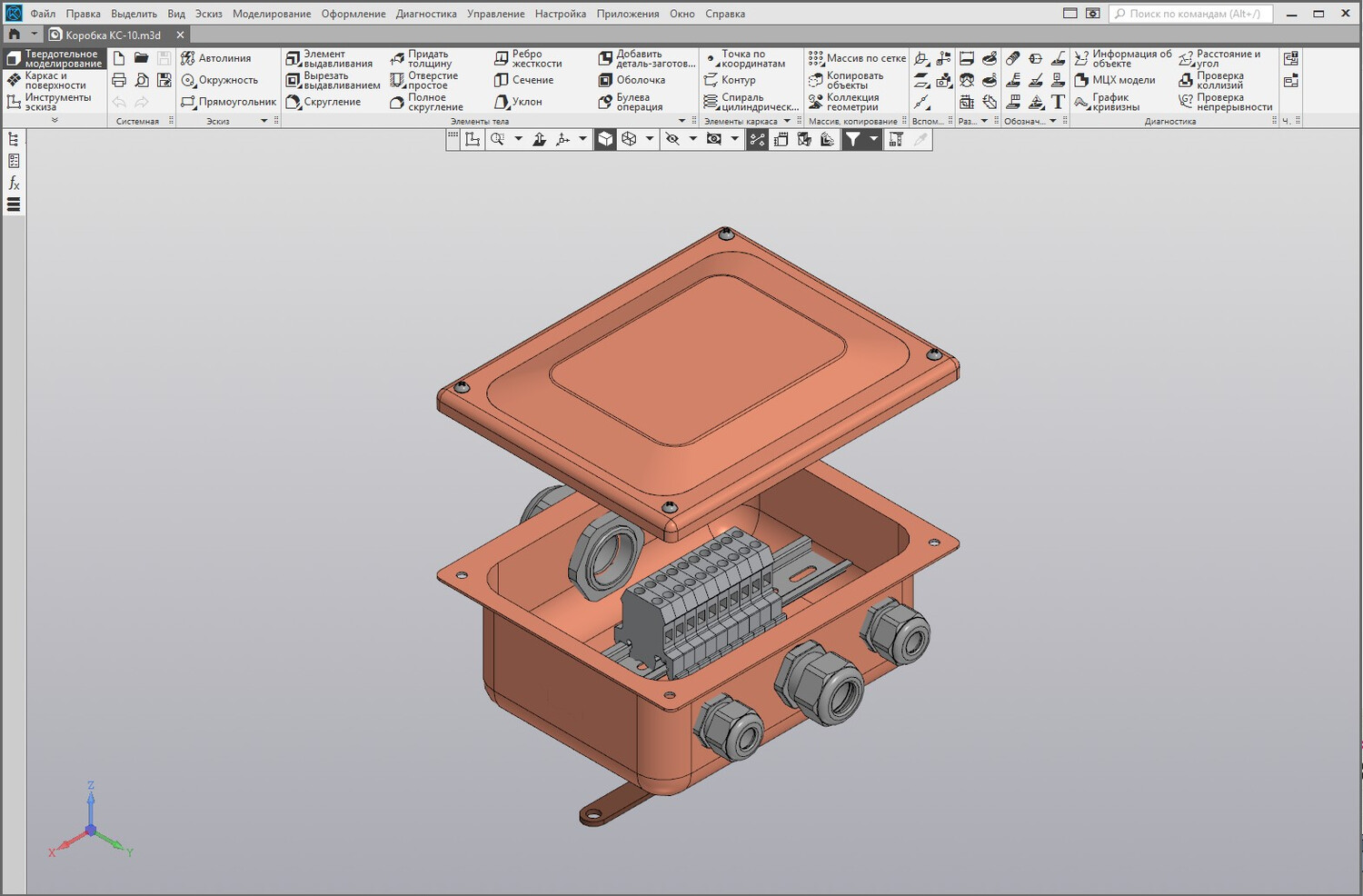

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие программы;

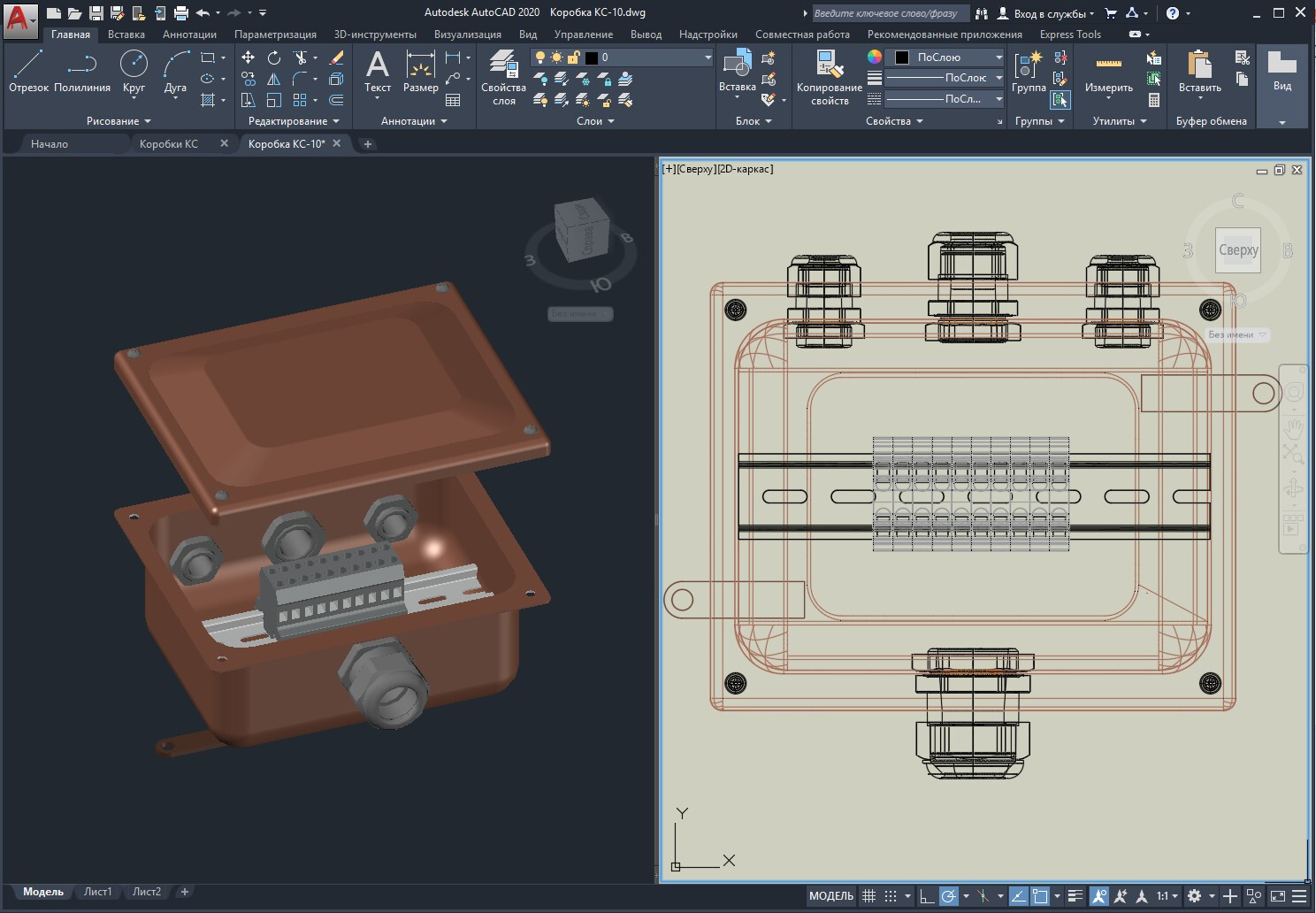

• сформировать 2D‑чертежи с видами спереди, сверху и сбоку, а также с разрезами по ключевым плоскостям;
• сделать локальные вырезы и сечения для анализа внутренней компоновки, проверки размещения клеммных колодок и оценки зазоров под кабельные вводы;
• собрать собственные варианты узлов, комбинируя компоненты из разных исполнений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
