3D модели термометров ТТЖ-М прямых

Цифровая библиотека жидкостных термометров и монтажных элементов — пять типоразмеров

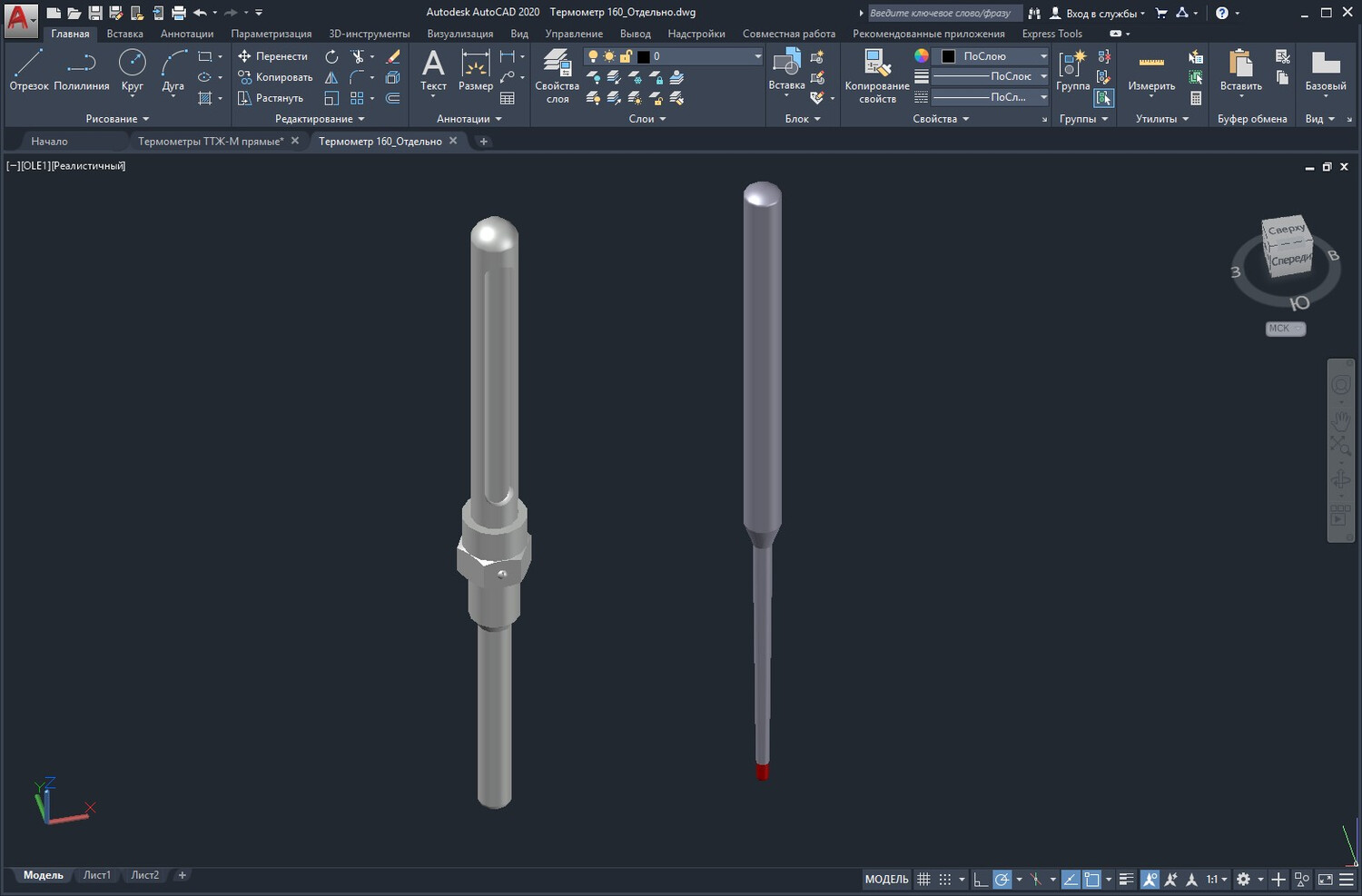

Систематизированный набор трёхмерных моделей технических жидкостных термометров прямого исполнения серии ТТЖ‑М и защитных оправ к ним. Термометры данного типа предназначены для измерения температуры жидких и газообразных сред в промышленных условиях и поставляются вместе с металлическими оправами, которые изолируют хрупкий стеклянный термобаллон от прямого контакта с рабочей средой. Модели термометров и оправ выполнены как отдельные компоненты, что позволяет конструктору независимо манипулировать измерительным прибором и его защитной оболочкой при компоновке измерительного узла.

Номенклатура типоразмеров

В состав комплекта включены следующие модификации:

• 240/66 — длина нижней (погружной) части 240 мм, длина верхней части 66 мм;
• 240/100 — погружная часть 240 мм, верхняя часть 100 мм;
• 240/160 — погружная часть 240 мм, верхняя часть 160 мм;
• 240/253 — погружная часть 240 мм, верхняя часть 253 мм;
• 240/403 — погружная часть 240 мм, верхняя часть 403 мм.

Различия по длине хвостовика позволяют подобрать термометр под конкретную глубину погружения в трубопровод или аппарат, а вариации верхней части — под требуемый диапазон шкалы и условия размещения.

Организация комплекта и навигация

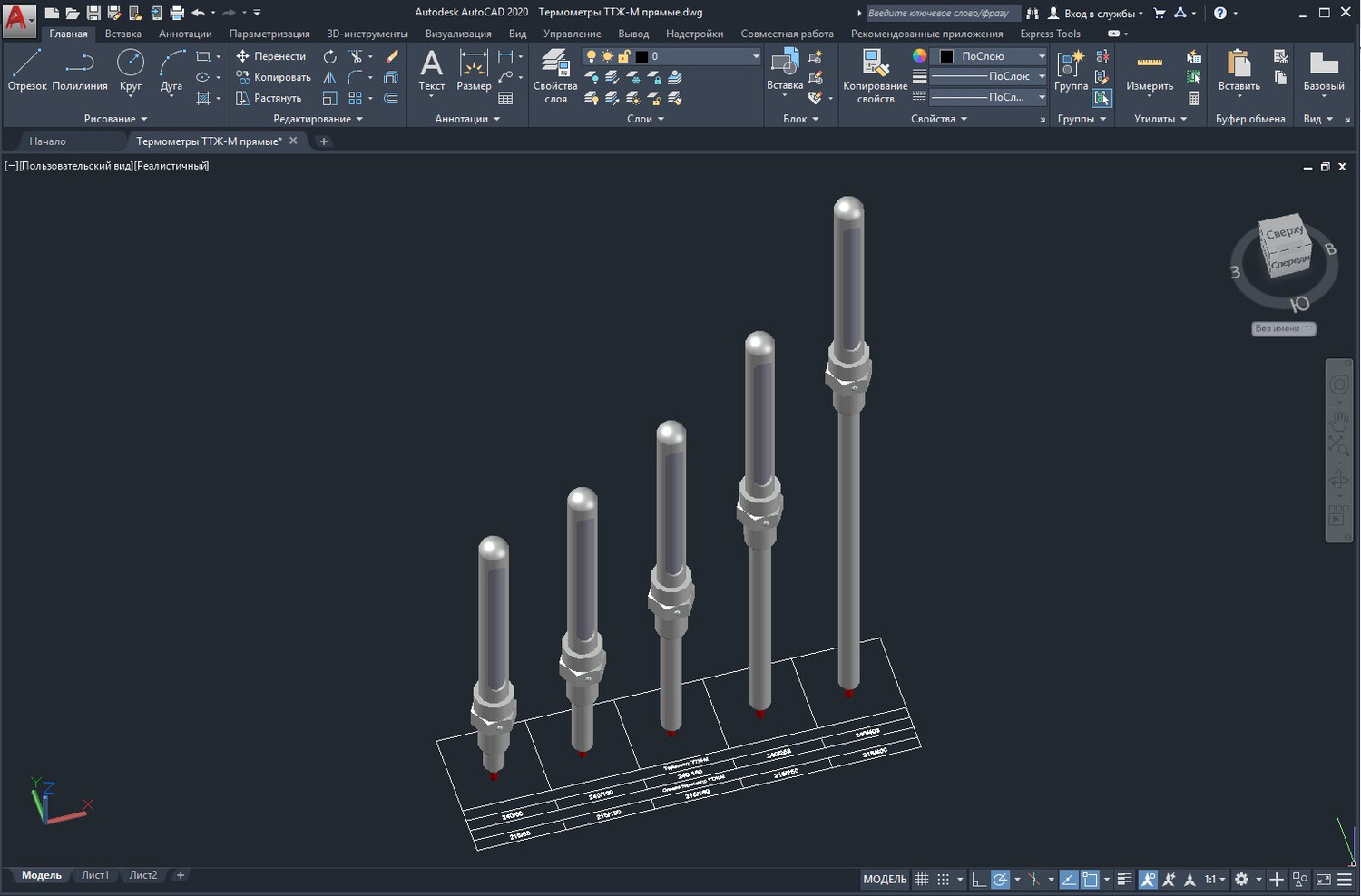

Каждая модель размещена на индивидуальной информационной сетке, выполняющей роль наглядного каталога. Для каждого изделия указаны:

• типоразмер термометра — обеспечивает однозначную идентификацию измерительного прибора;
• типоразмер оправы — позволяет согласовать защитную оболочку с выбранным термометром и посадочным местом на оборудовании.

Структурированная компоновка исключает необходимость обращаться к сторонним справочникам в процессе проектирования и ускоряет подбор комплектующих.

Метод построения геометрии

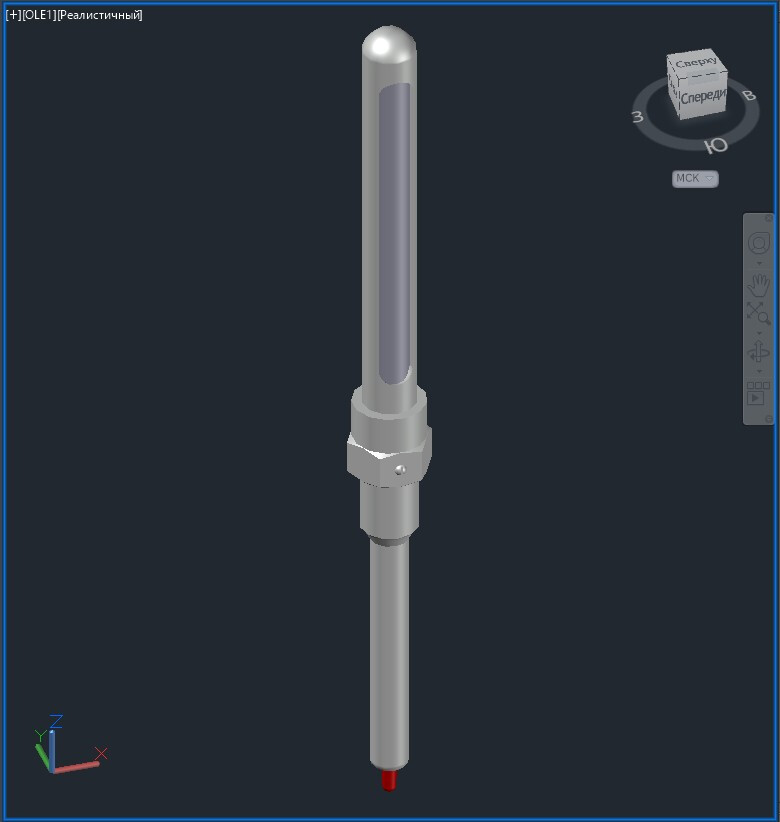

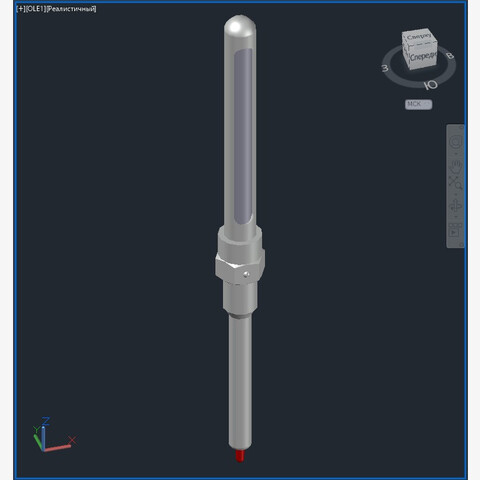

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый элемент — термометр и оправа — представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

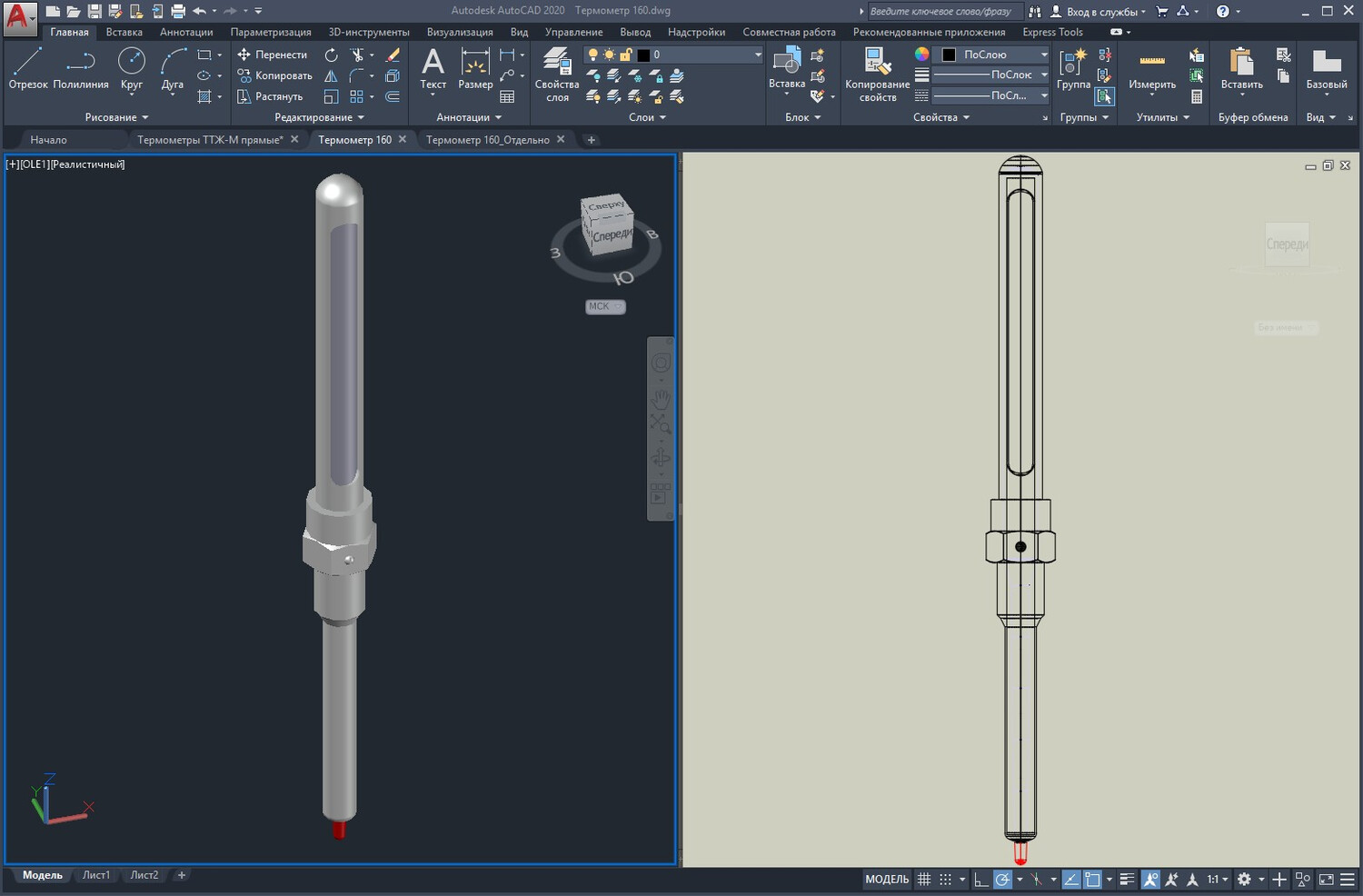

Файлы подготовлены для интеграции в распространённые среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

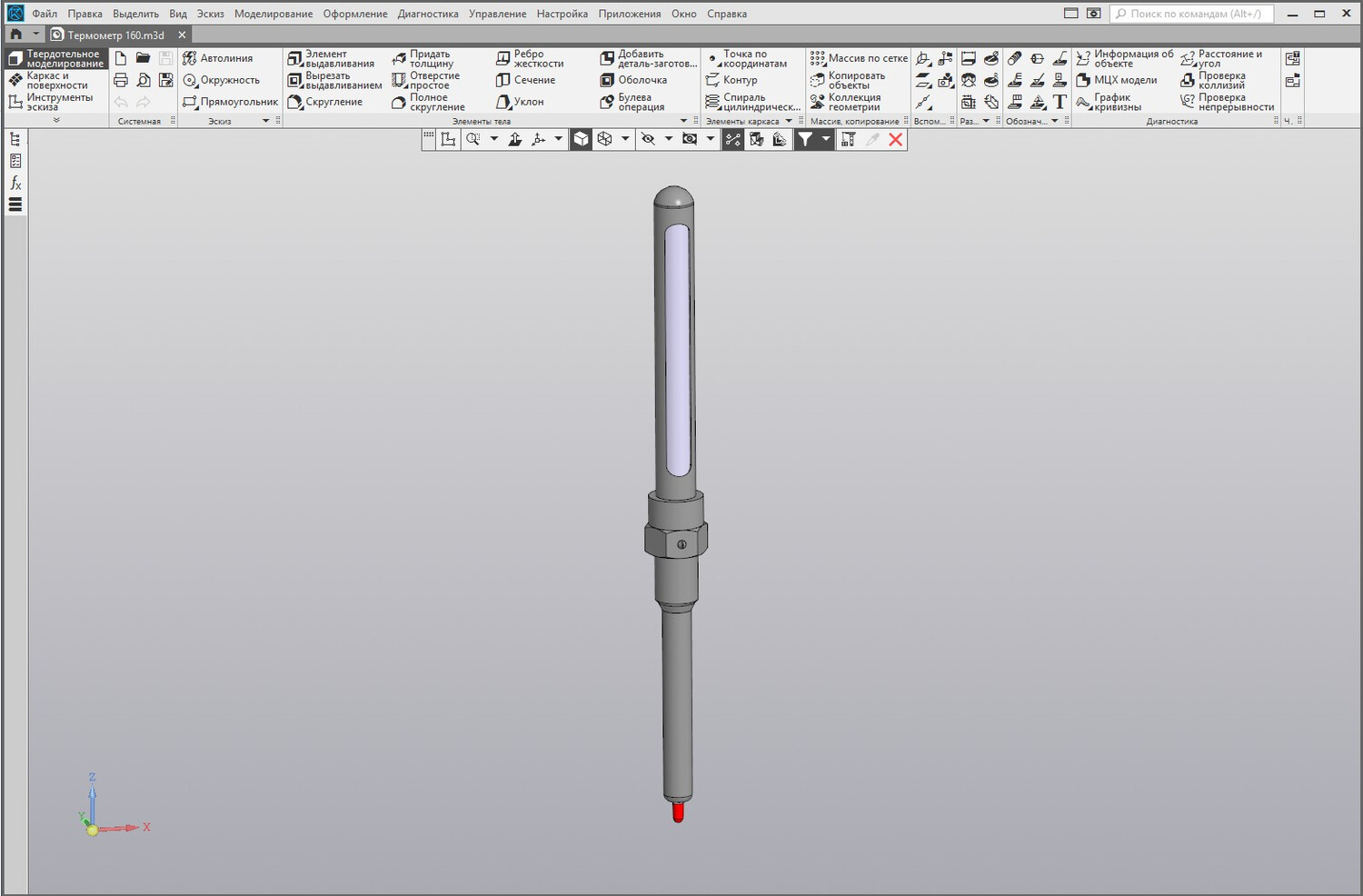

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости оправы и проверки посадки термометра внутри защитной оболочки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
