3D модели пробок метрических по ТУ 36.1144-83

Твёрдотельные модели пробок П с метрической и трубной цилиндрической резьбой

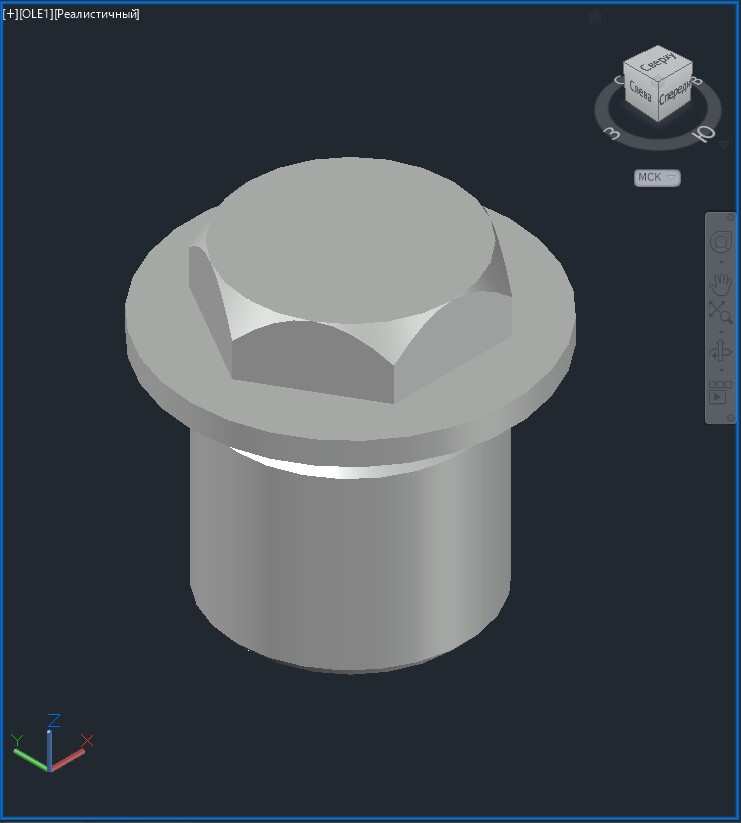

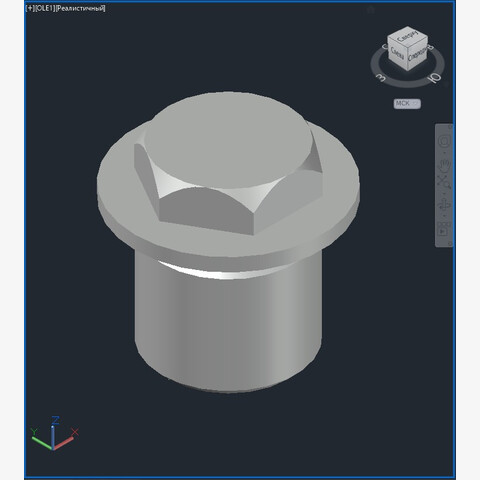

Цифровой комплект включает трёхмерные модели пробок П — резьбовых заглушек с метрической и трубной цилиндрической резьбой, предназначенных для герметичного закрытия отверстий в трубопроводных системах и оборудовании. Полная номенклатура соответствует техническим условиям ТУ 36.1144-83 и покрывает все типоразмеры, регламентированные документом.

Организация моделей в комплекте

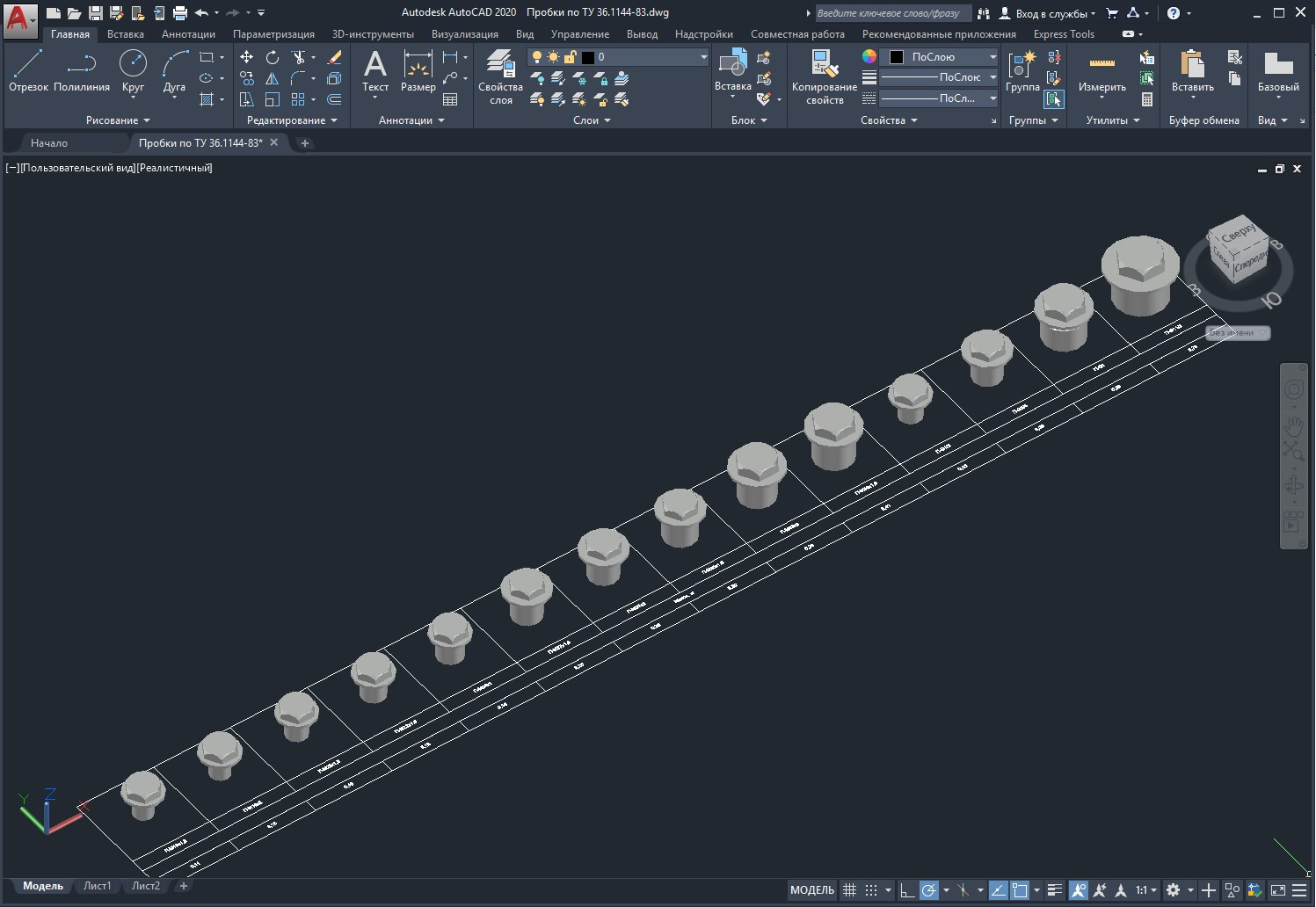

Каждое изделие представлено полноценным твёрдотельным телом — тип моделирования «ТЕЛО». Все модели сведены на единой информационной сетке, где для каждой позиции зафиксированы:

• типоразмер;
• масса изделия.

Такая структура позволяет конструктору мгновенно находить нужную деталь по размеру и сразу получать её массовую характеристику, не обращаясь к расчётным таблицам и справочникам.

Работа с моделями и экспорт

Комплект подготовлен в базовом формате САПР и полностью открыт для дальнейшей обработки. С помощью стандартных инструментальных средств системы вы можете:

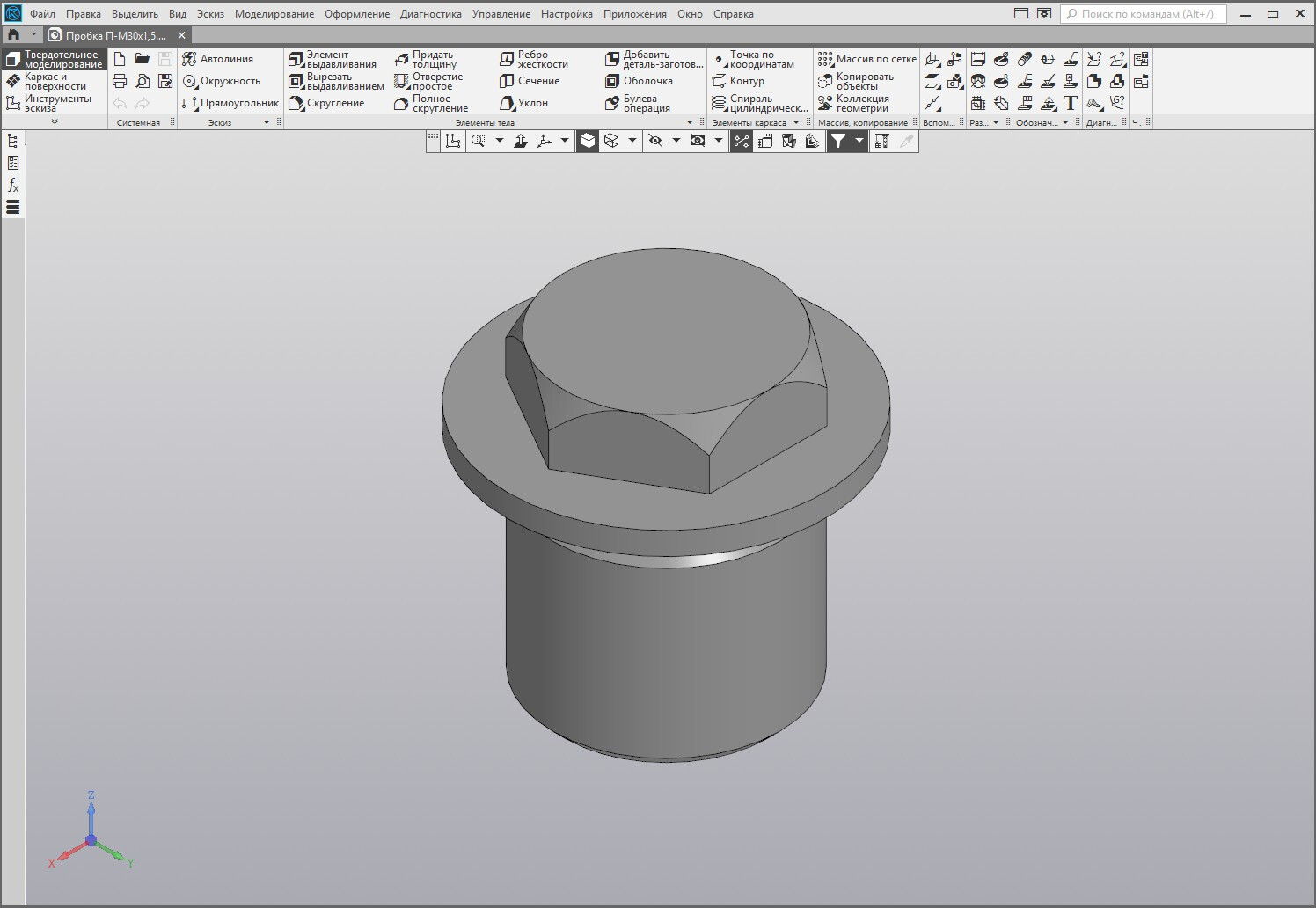

• выгружать модели в сторонние программы — КОМПАС-3D, SketchUp, 3ds Max и прочие приложения;

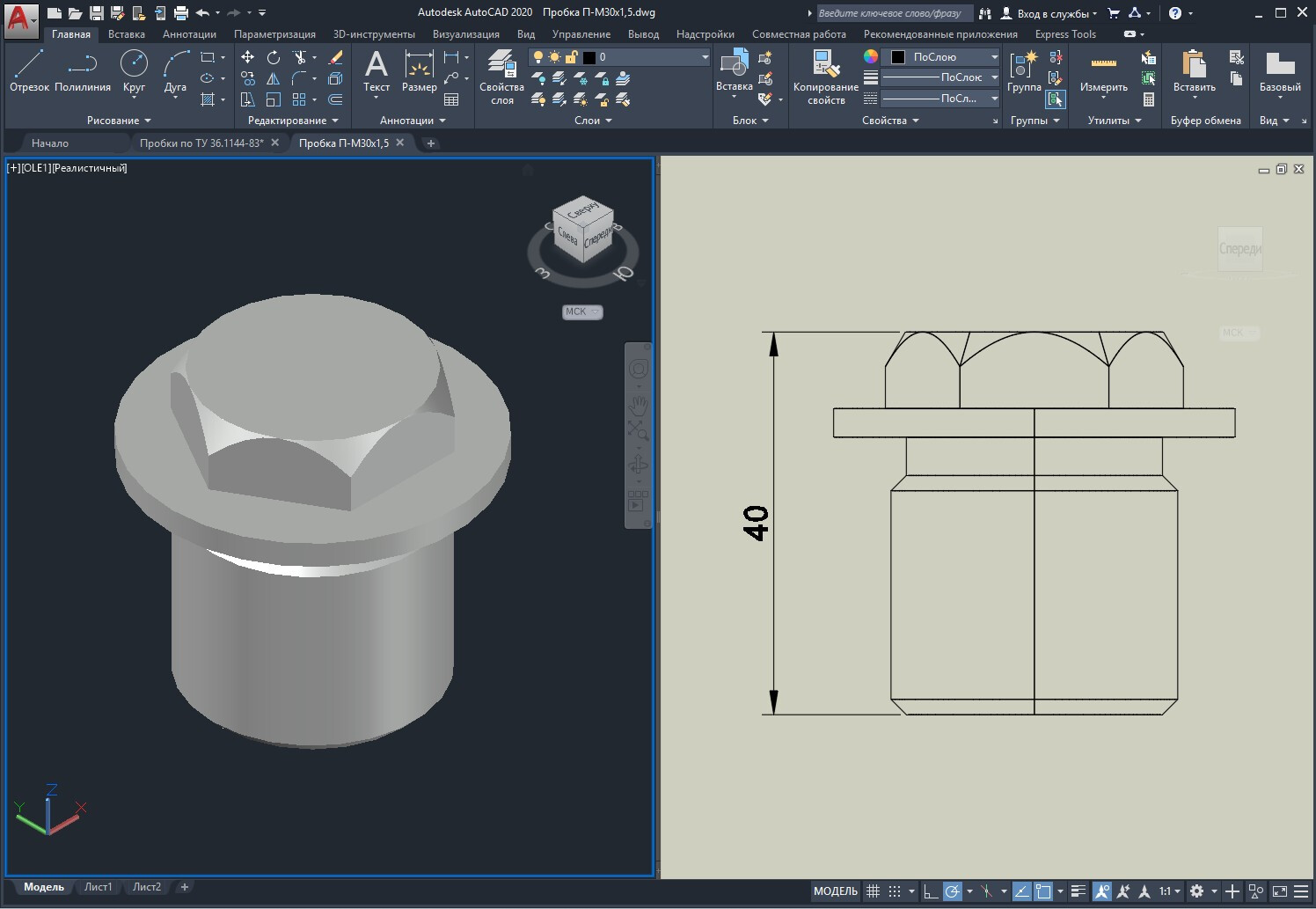

• формировать двумерные чертежи на основе трёхмерной геометрии;
• строить сечения и разрезы для визуализации внутренней структуры;
• внедрять модели в собственные сборки и проекты.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
