3D модели пробок конических по ТУ 36.1144-83

 Твёрдотельные модели пробок ПК с конической резьбой

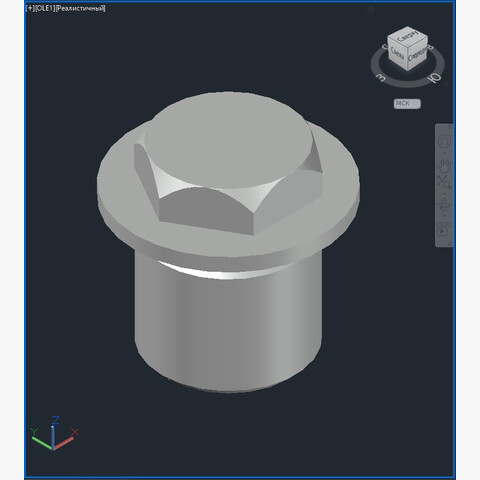

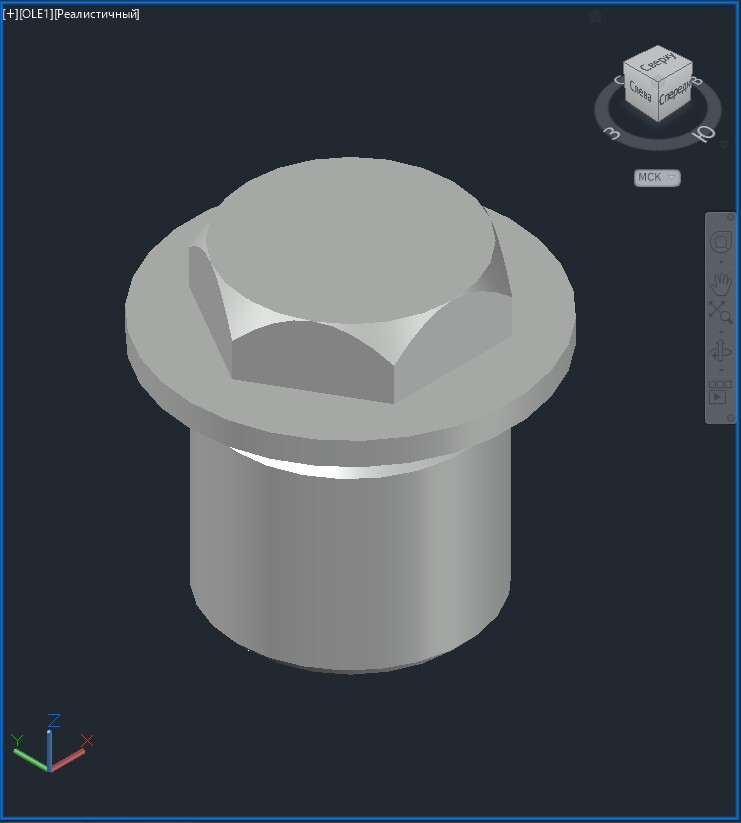

Цифровой набор содержит трёхмерные модели конических пробок (ПК) — заглушек с конической резьбой, предназначенных для закрытия отверстий с наружной или внутренней резьбой. Вся номенклатура соответствует техническим условиям ТУ 36.1144-84 и охватывает все типоразмеры, предусмотренные документом.

Структура комплекта

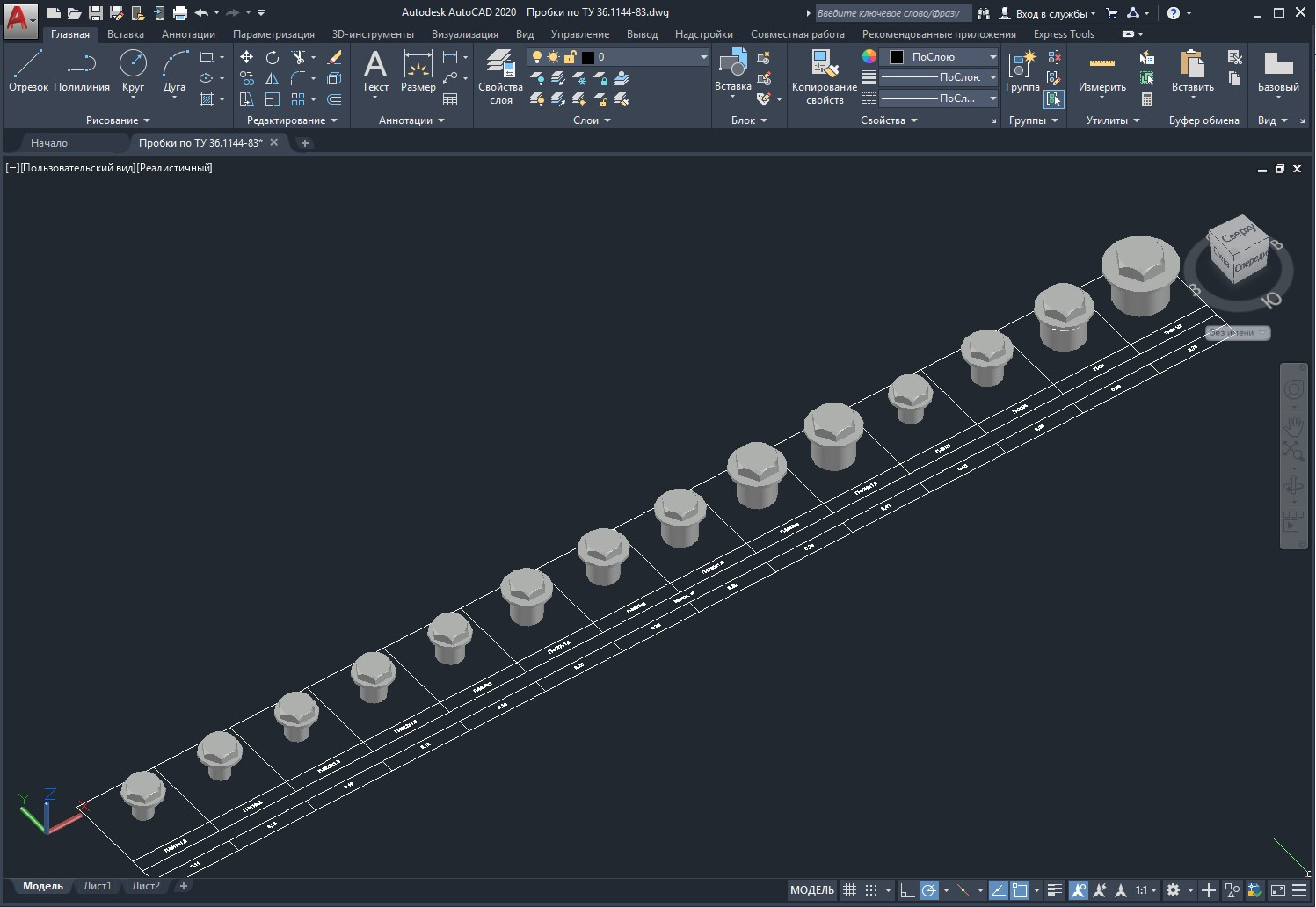

Каждая модель выполнена методом твёрдотельного моделирования — тип «ТЕЛО», что обеспечивает корректную работу с геометрией при любом виде обработки. Все изделия размещены на информационной сетке, где для каждой позиции указаны:

• типоразмер;
• масса изделия.

Такая организация позволяет быстро найти нужную деталь в наборе и сразу оценить её массогабаритные характеристики без обращения к сторонним справочникам.

Возможности работы с моделями

Комплект создан в стандартном формате САПР и не требует дополнительных плагинов или конвертеров. С помощью штатных инструментов системы вы можете:

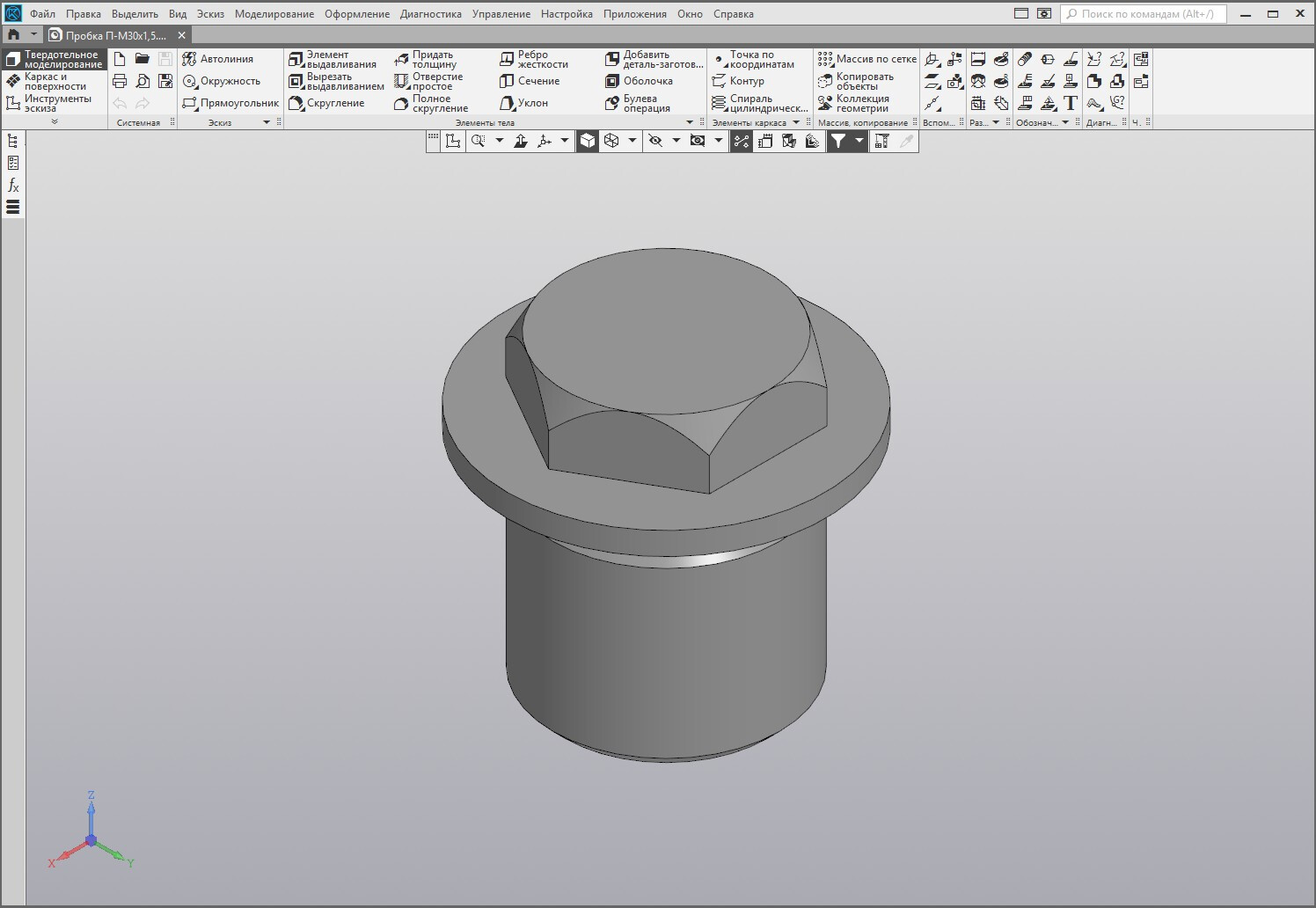

• экспортировать модели в стороннее ПО — КОМПАС-3D, SketchUp, 3ds Max и другие программы;

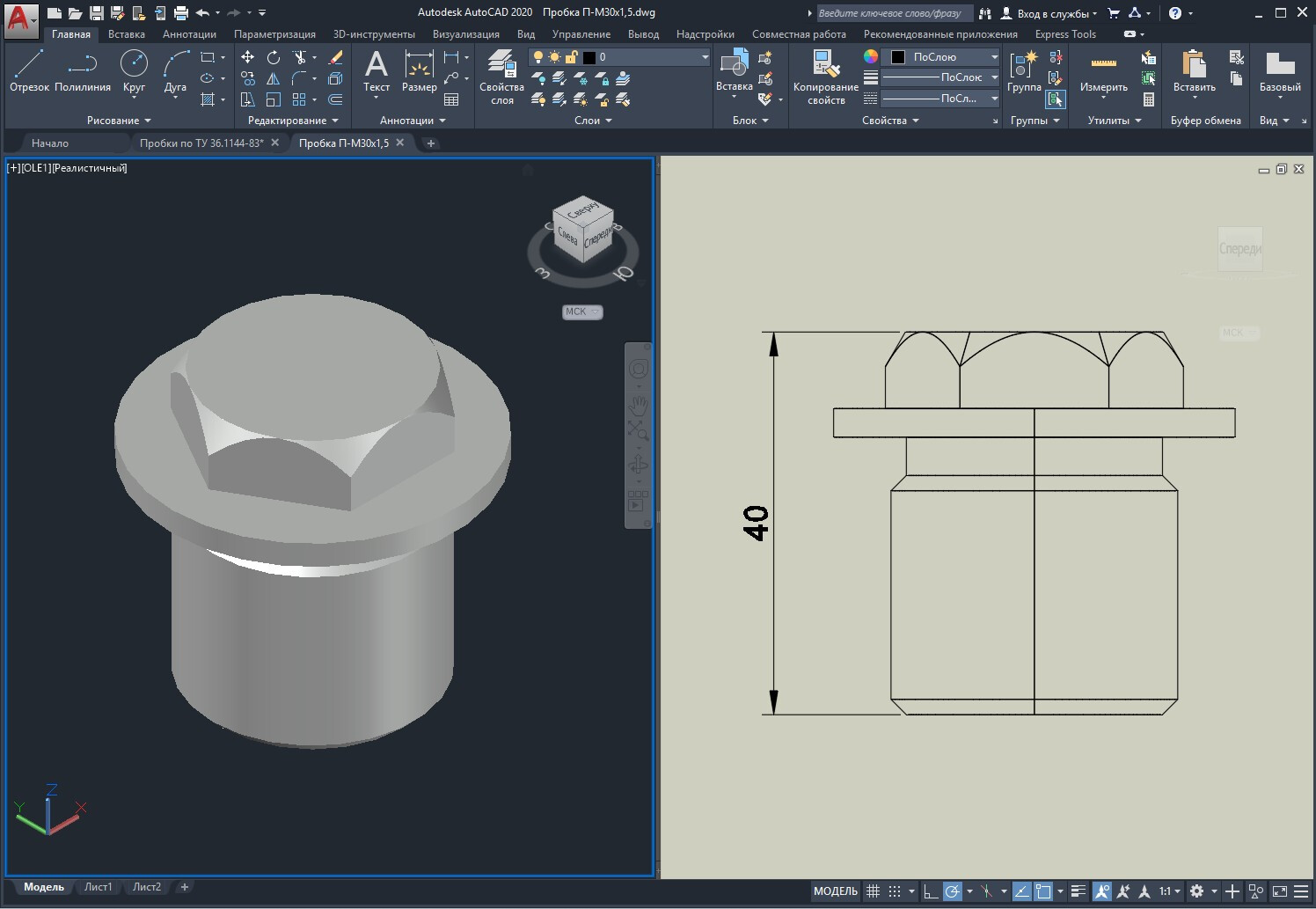

• генерировать двумерные чертежи на основе трёхмерной геометрии;
• выполнять сечения и разрезы для контроля внутренних элементов;
• встраивать модели в сборки и конструкторскую документацию.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
