3D модели пробок по ОСТ 26.260.460-99

Назначение и сфера применения пробок для КИПиА

Комплект 3D‑моделей разработан для инженерного проектирования и технологической проработки узлов в нефтеперерабатывающей, нефтехимической, нефтяной и газовой промышленности. Модели соответствуют ОСТ 26.260.460‑99 и рассчитаны на эксплуатацию в составе сосудов, аппаратов и трубопроводных блоков при условном давлении до 16,0 МПа. Такие пробки востребованы при конструировании герметичных соединений, где критичны точность геометрии и соответствие отраслевым нормативам.

Варианты исполнений и конструктивные особенности

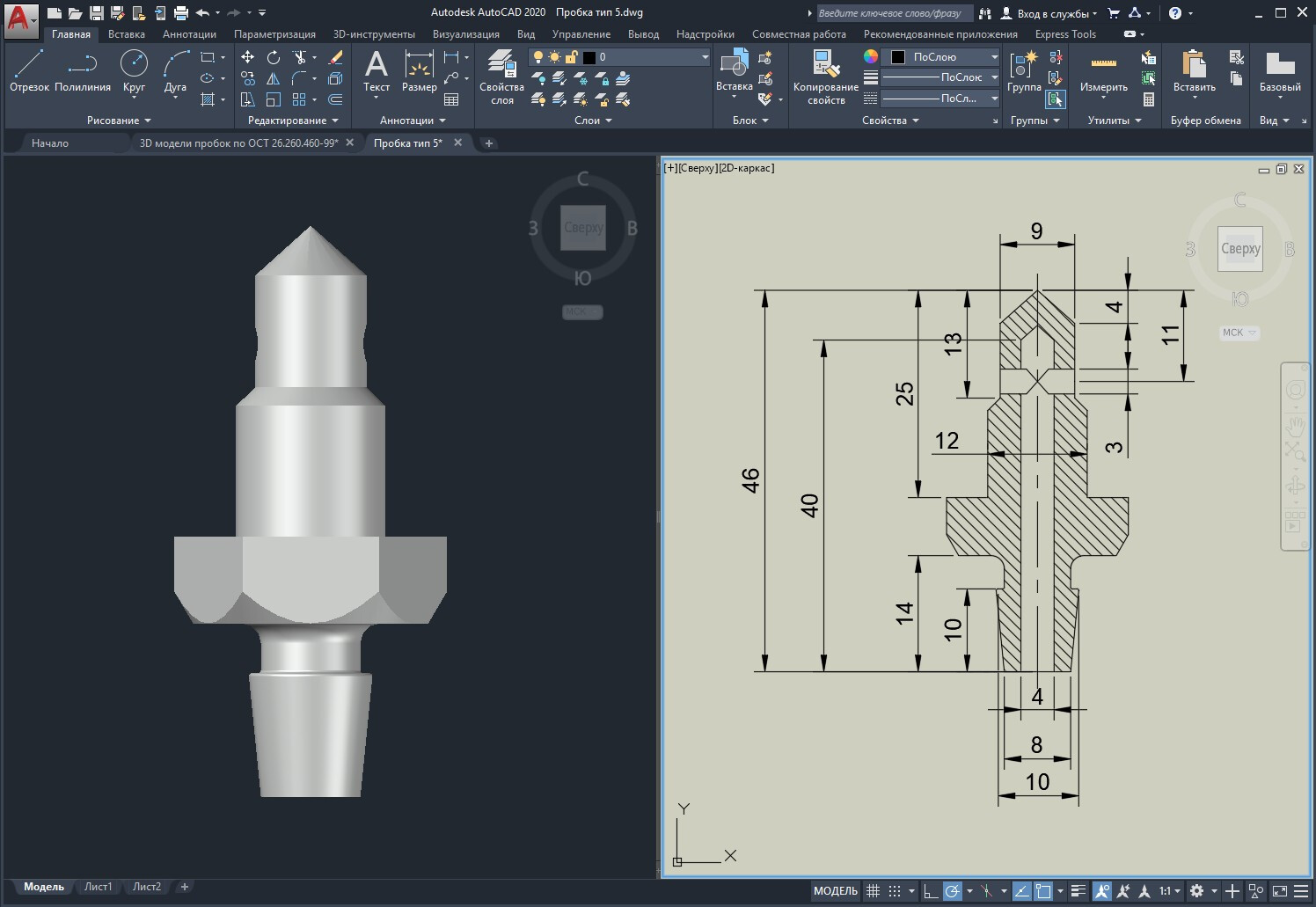

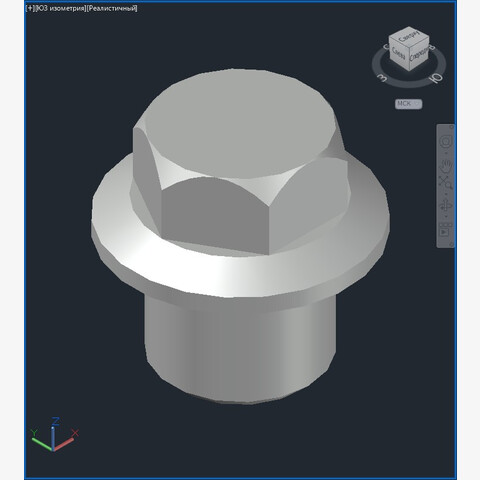

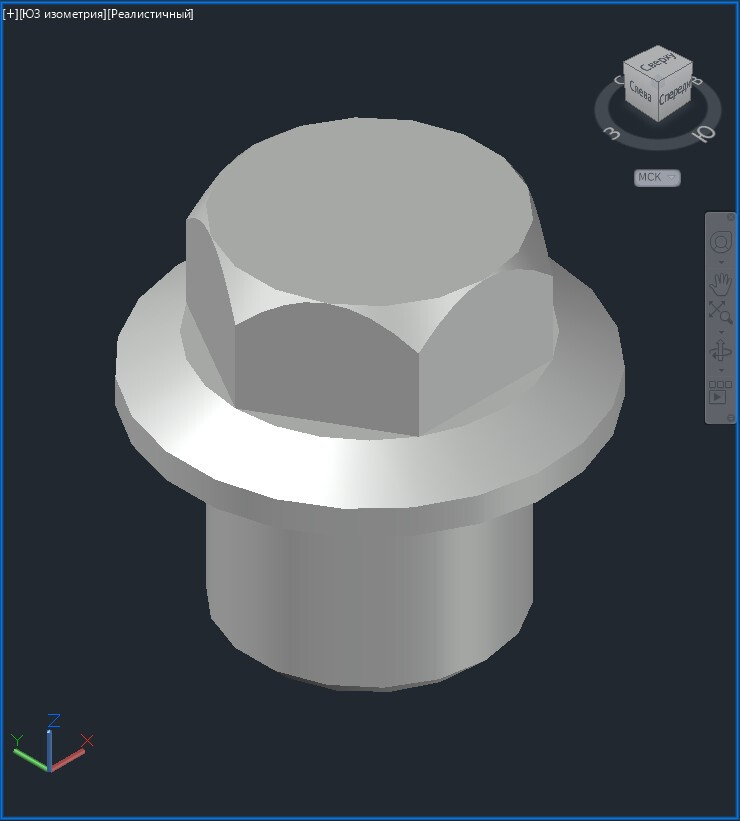

В наборе представлены все типовые исполнения пробок, включая варианты с метрической и конической резьбой, а также специальные модификации под индивидуальные технические требования. Каждая модель выполнена в формате твёрдотельного тела (тип «ТЕЛО»), что обеспечивает корректную передачу объёмной геометрии, расчёт масс‑инерционных характеристик и проверку собираемости в сборочных единицах.

Удобство работы и совместимость с САПР

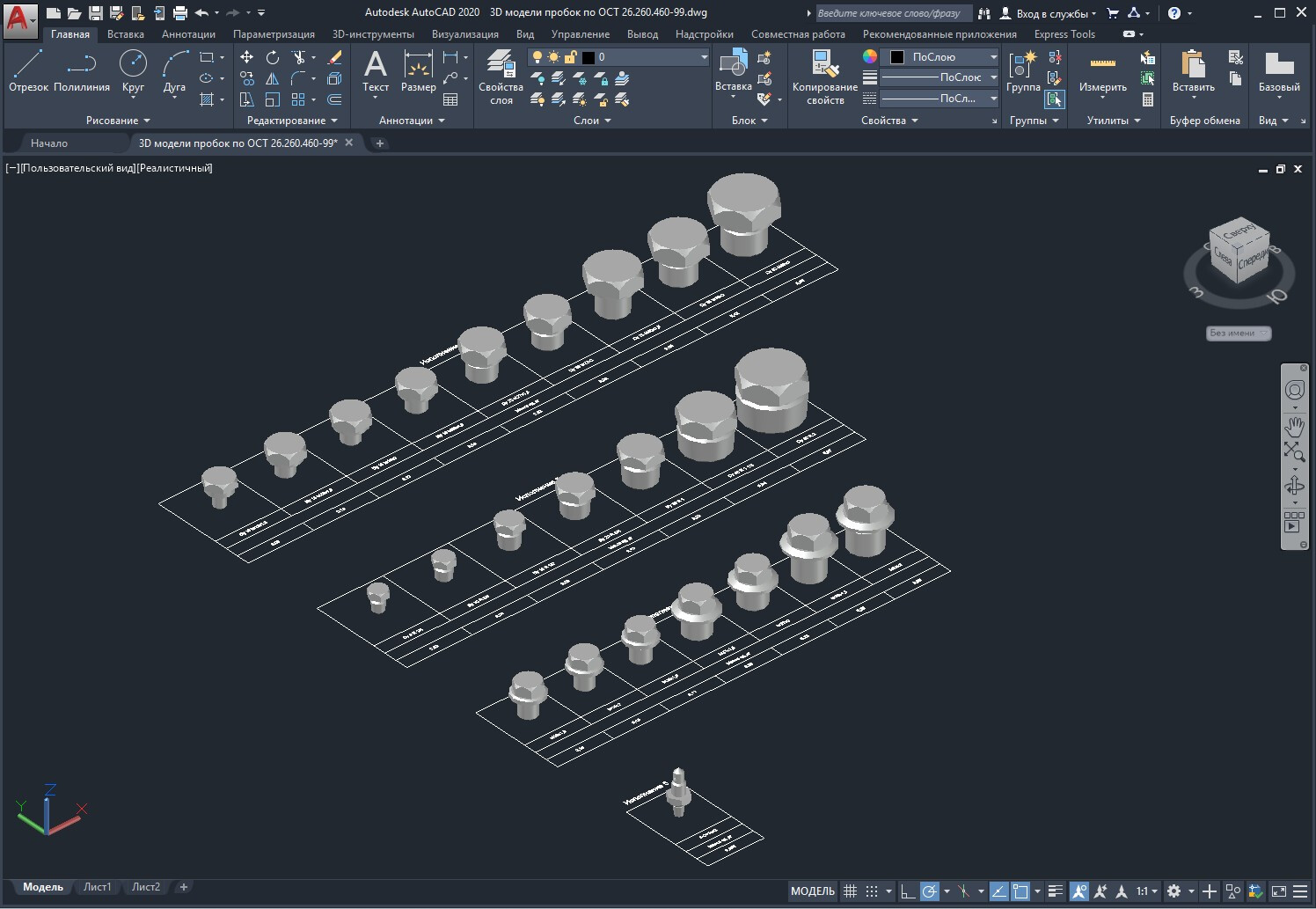

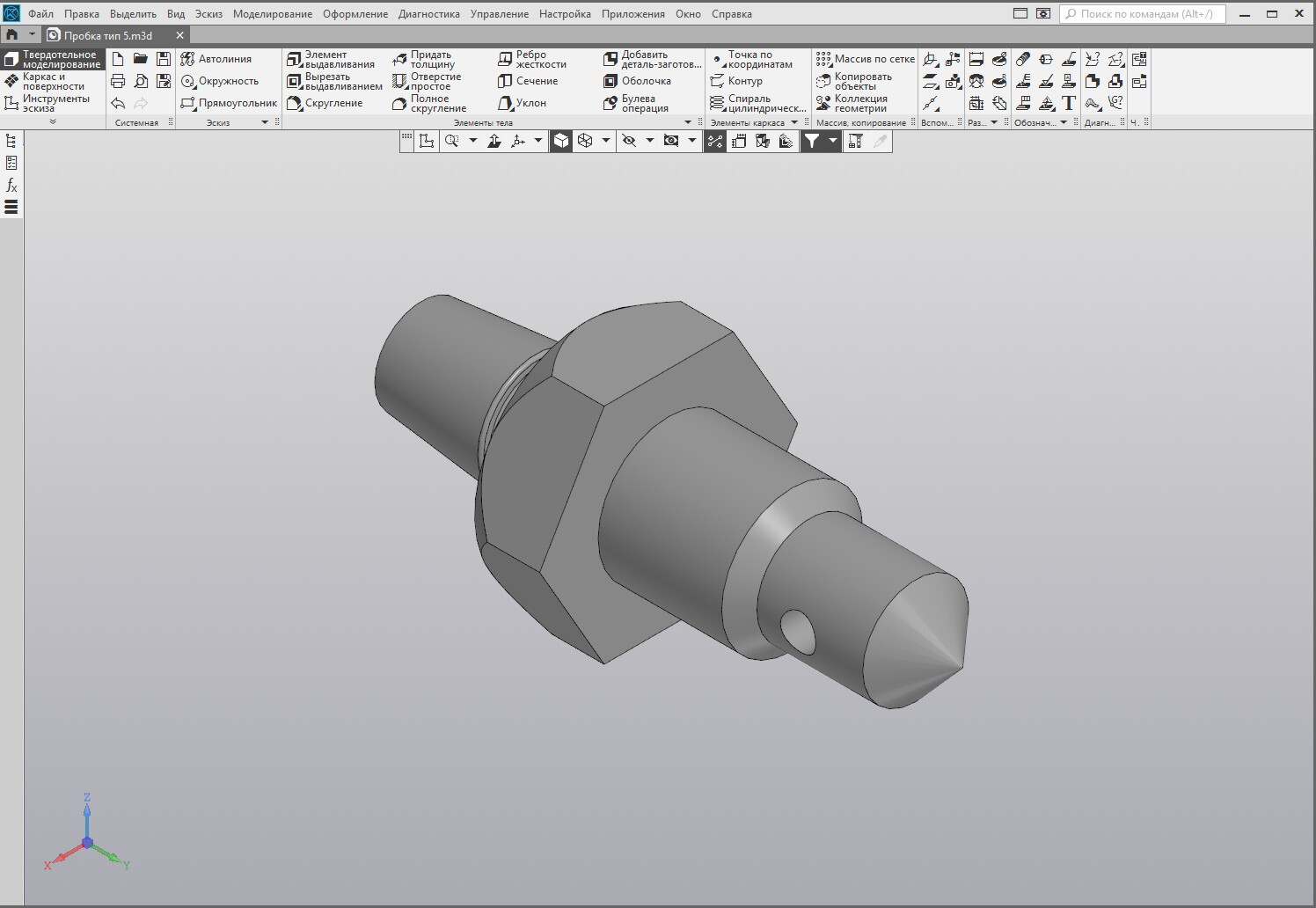

Модели размещены на информационной сетке с указанием типоразмера и массы каждого изделия — это ускоряет подбор нужного исполнения и упрощает формирование спецификаций. Благодаря стандартному формату представления данных, 3D‑геометрия легко экспортируется в популярные системы автоматизированного проектирования: КОМПАС‑3D, SketchUp, 3ds Max и другие. На базе моделей можно оперативно получать 2D‑чертежи, формировать разрезы, сечения и виды, необходимые для рабочей документации.

Практическая польза для проектных задач

Использование готовых 3D‑моделей позволяет сократить сроки подготовки конструкторской документации, минимизировать ошибки при подборе типоразмеров и обеспечить полное соответствие отраслевым стандартам. Комплект особенно полезен при проектировании трубопроводных обвязок, технологических блоков и ёмкостного оборудования, где требуется точное согласование присоединительных размеров и прочностных параметров.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
