3D модели труб железобетонных по ГОСТ 12586.0-83

Назначение и состав комплекта 3D моделей ЖБ труб

Цифровой набор включает 3D‑модели напорных виброгидропрессованных железобетонных труб, разработанных в строгом соответствии с ГОСТ 12586.0‑83. Изделия предназначены для устройства напорных трубопроводов — по ним допускается транспортировать жидкости с температурой не выше 40 °C. В комплект вошли все типоразмеры, востребованные в инфраструктурном и промышленном строительстве: вы получаете полный сортамент, позволяющий подобрать решение под конкретную проектную задачу.

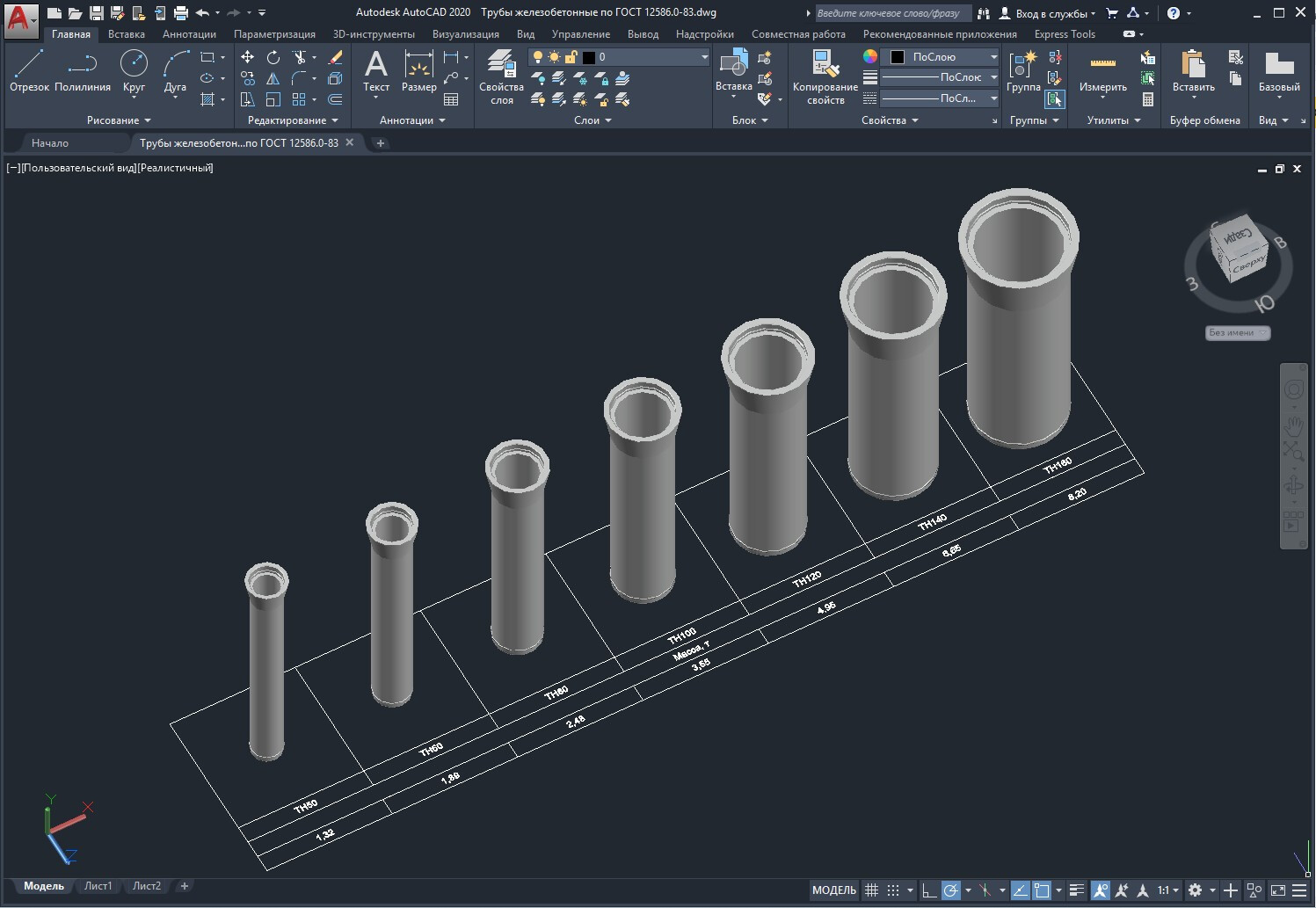

Каждая модель размещена на информационной сетке с чёткой маркировкой: указаны типоразмер и масса изделия. Это существенно упрощает подбор элементов, расчёт нагрузок на основание и логистическое планирование.

Точность моделирования и пригодность для инженерных расчётов

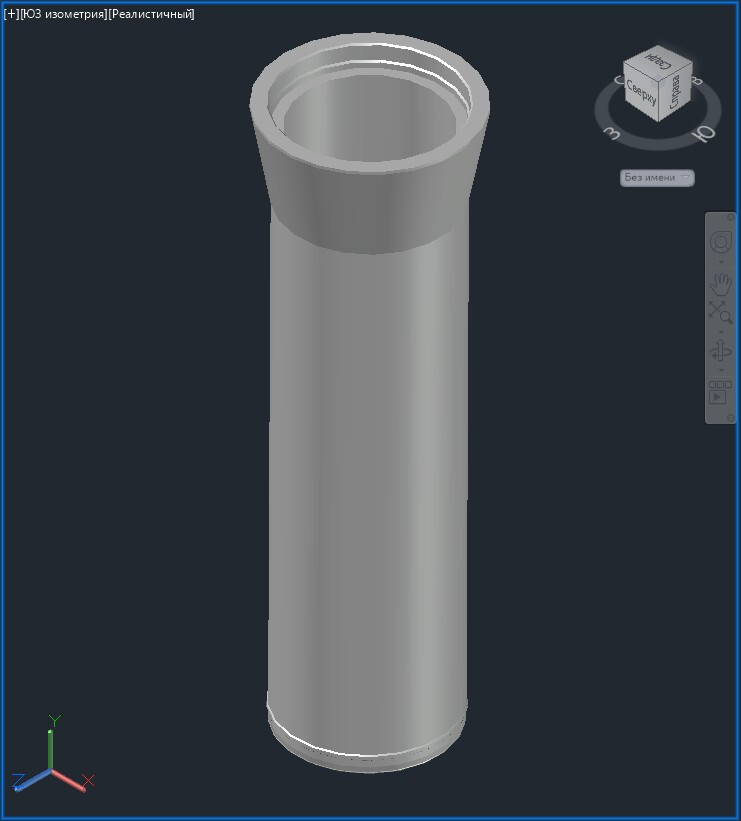

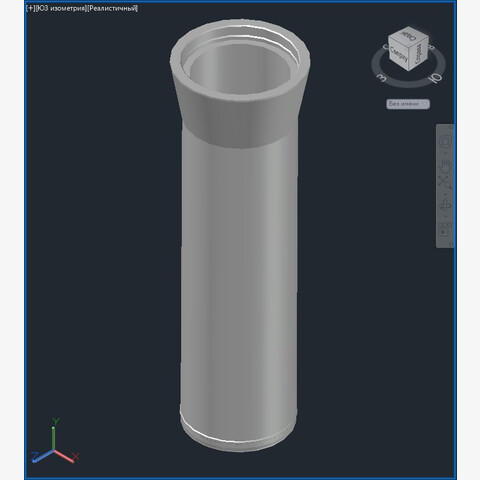

Все модели выполнены в формате «тело» (твердотельное моделирование), что обеспечивает достоверное воспроизведение геометрии и физических характеристик изделий. Такой подход позволяет использовать модели не только для визуализации, но и для технических расчётов — в том числе для анализа несущей способности, проверки совместимости элементов и оценки монтажных нагрузок.

Возможности интеграции в САПР и подготовки документации

Комплект адаптирован для работы в стандартных системах автоматизированного проектирования. С помощью штатных инструментов САПР вы сможете:

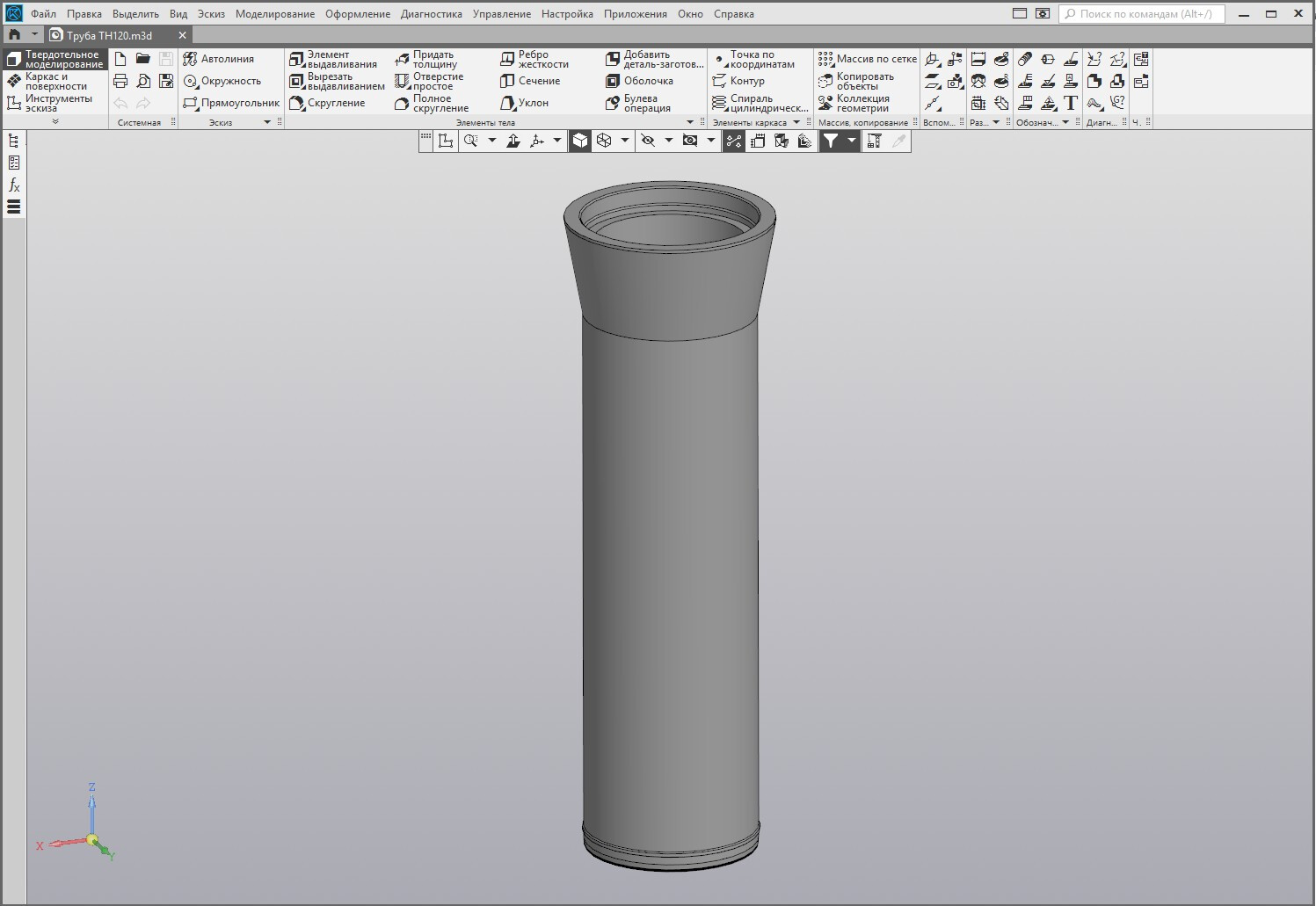

• экспортировать 3D‑геометрию в сторонние программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;
• выгружать 2D‑чертежи, соответствующие требованиям конструкторской документации;

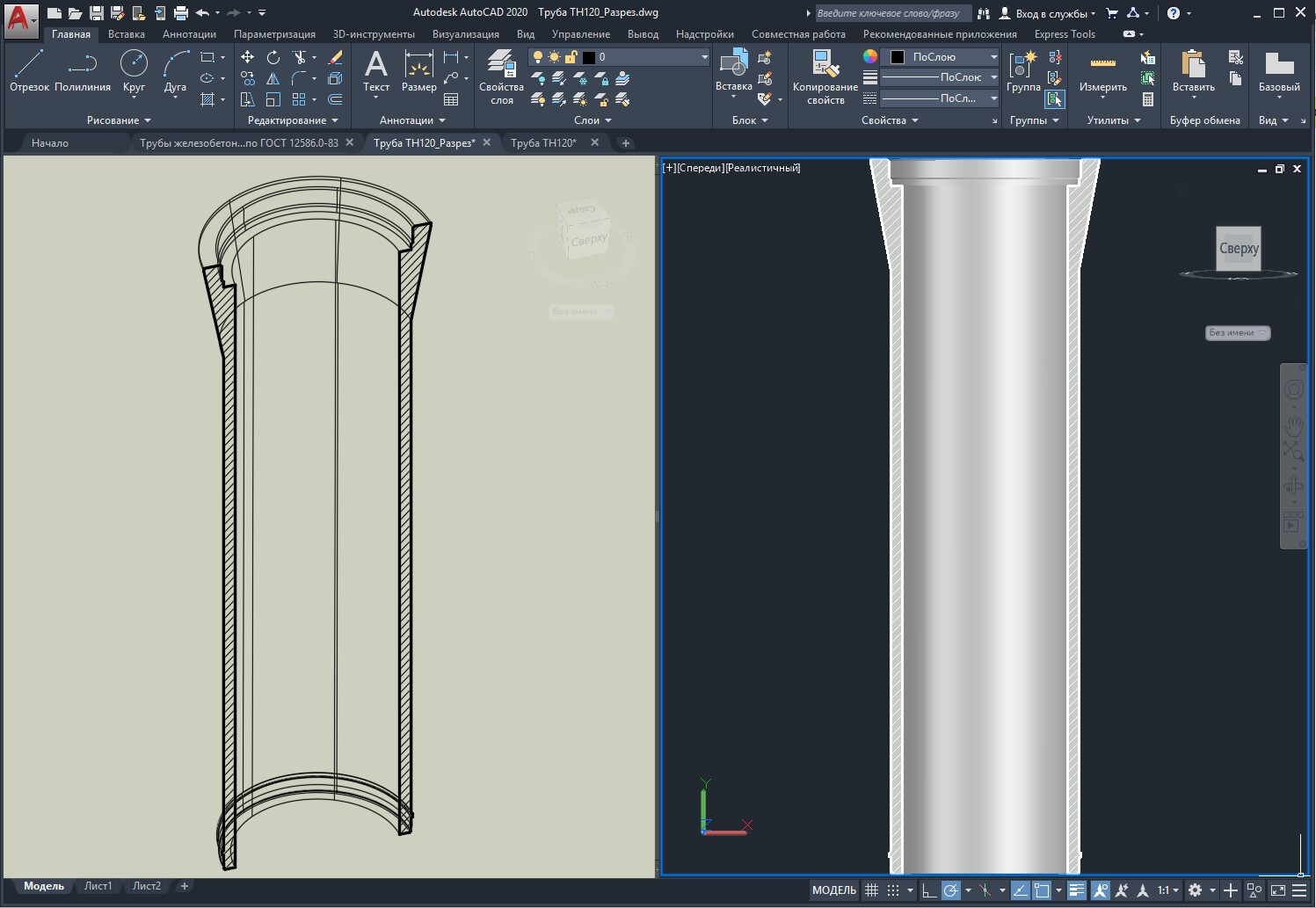

• формировать разрезы, сечения и дополнительные проекции для детализации узлов;
• масштабировать, компоновать и дорабатывать модели без искажения исходных параметров.

Использование цифрового комплекта позволяет сократить сроки проектирования, минимизировать ошибки при подборе типоразмеров и ускорить согласование проектных решений — все данные строго соответствуют отраслевому стандарту.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
