3D модели труб по ГОСТ 25577-83

Цифровой комплект твердотельных моделей профилей по ГОСТ 25577‑83 для профессионального проектирования

Нужен надёжный цифровой сортамент гнутых замкнутых сварных профилей для конструкторских работ? Предлагаем комплект 3D‑моделей, строго соответствующих ГОСТ 25577‑83. В наборе представлены все типоразмеры квадратных и прямоугольных профилей — это позволяет быстро подобрать сечение под расчётную нагрузку и конструктивные ограничения, исключая трудоёмкую работу с бумажными справочниками и ручными вычислениями.

Расчётная точность и наглядность: преимущества твердотельного моделирования

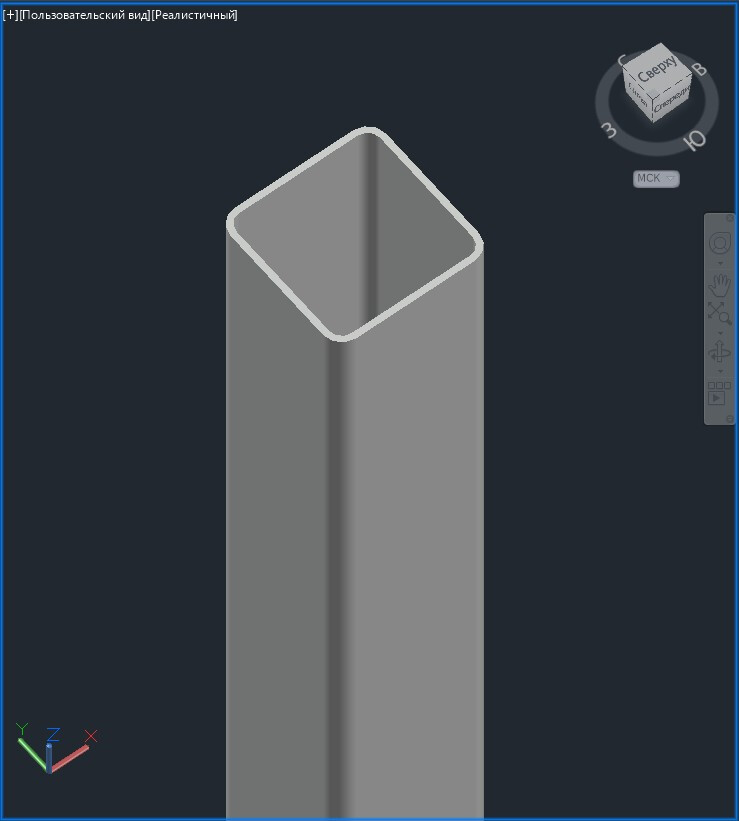

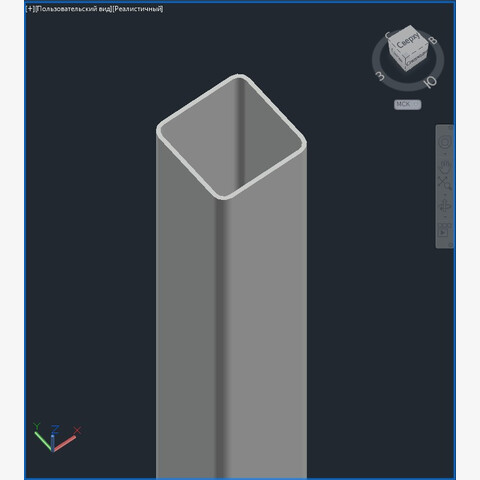

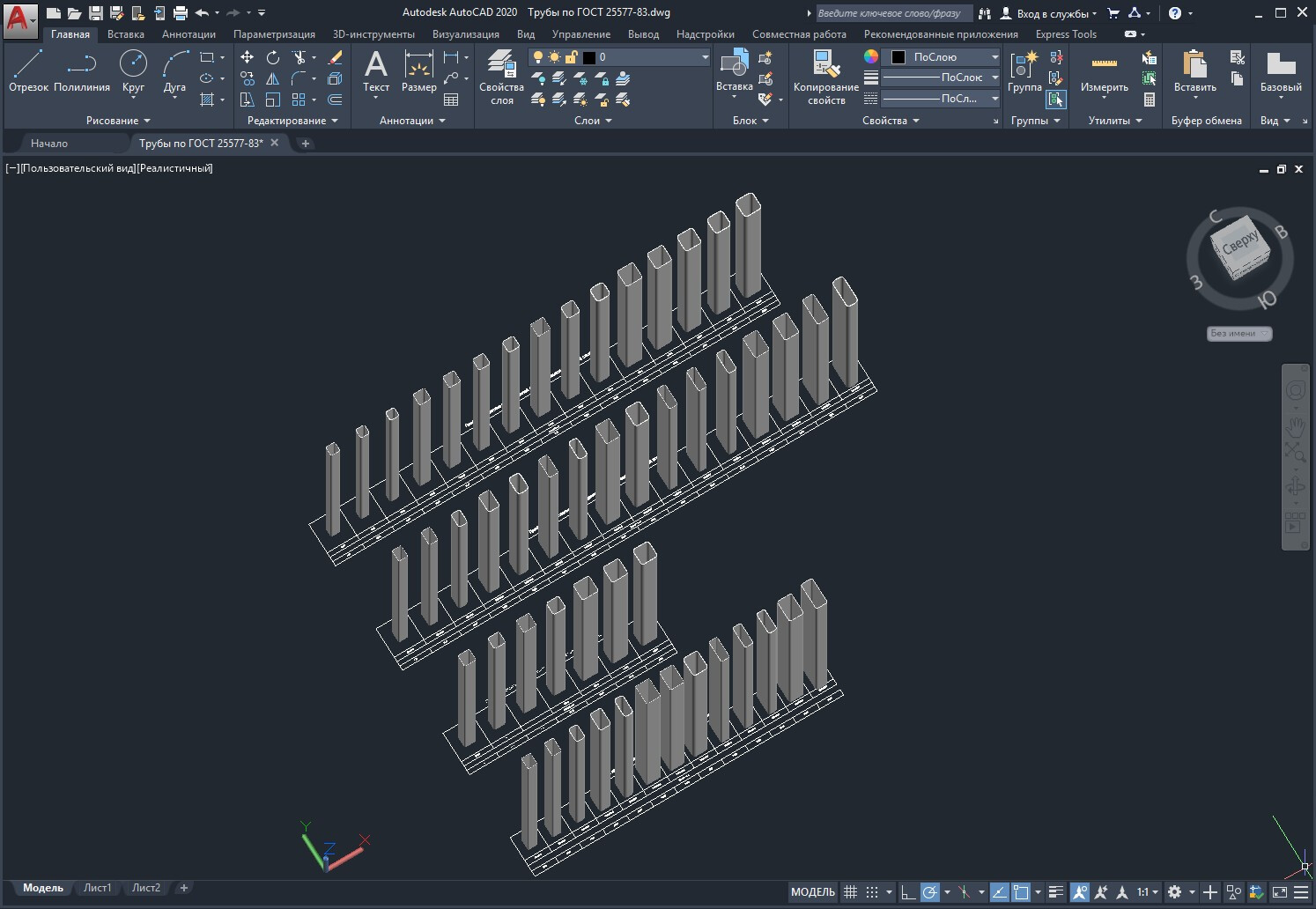

Все модели комплекта выполнены в формате «ТЕЛО» — это твердотельное моделирование, которое обеспечивает достоверное определение ключевых расчётных параметров: массы, площади поперечного сечения, моментов инерции и других характеристик, необходимых для прочностных и весовых расчётов. Модели размещены на информационной сетке, где для каждого типоразмера чётко указаны габариты и масса изделия. Такая визуализация упрощает подбор профиля, минимизирует ошибки при компоновке узлов и ускоряет формирование спецификаций.

Гибкая интеграция в инженерные рабочие процессы

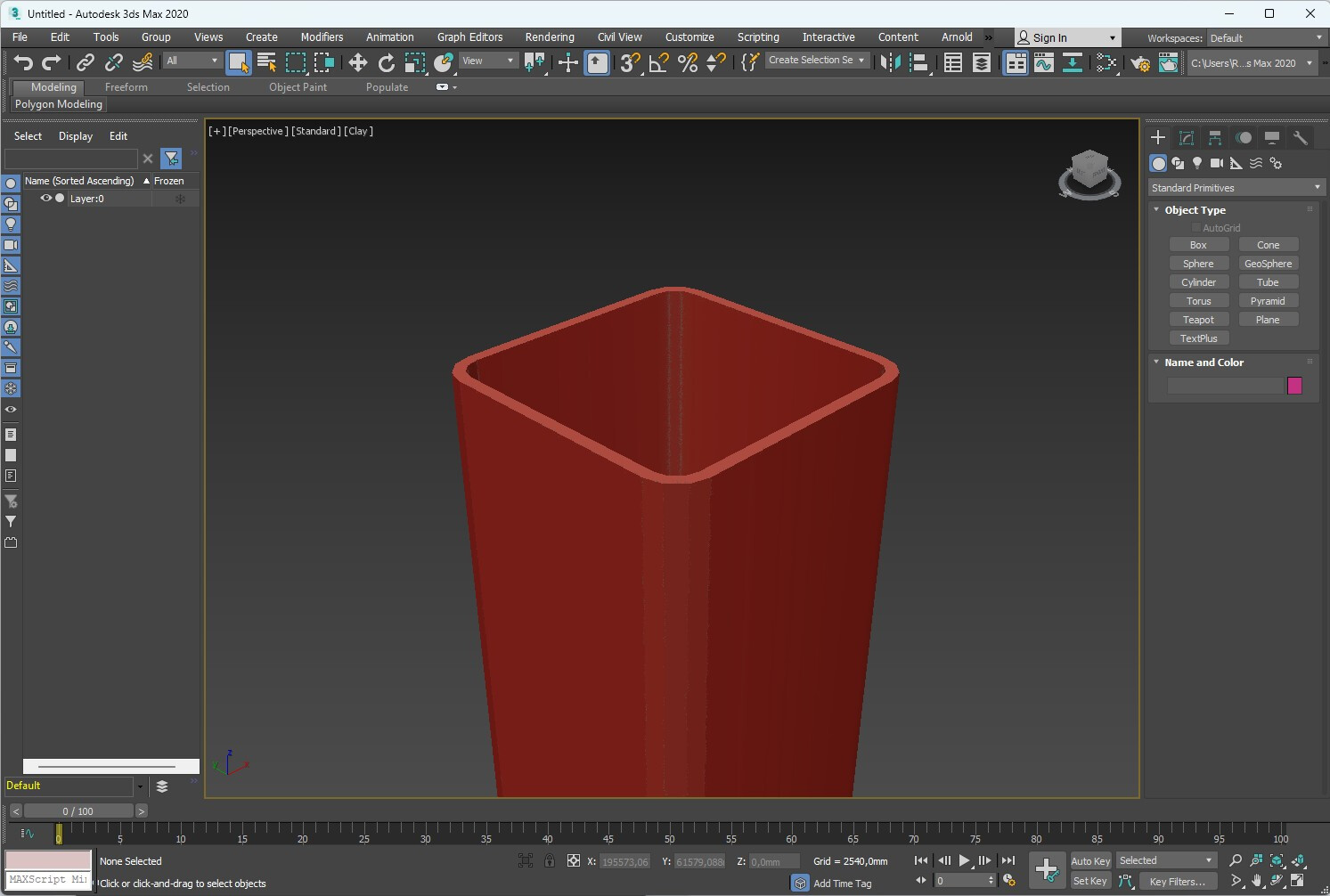

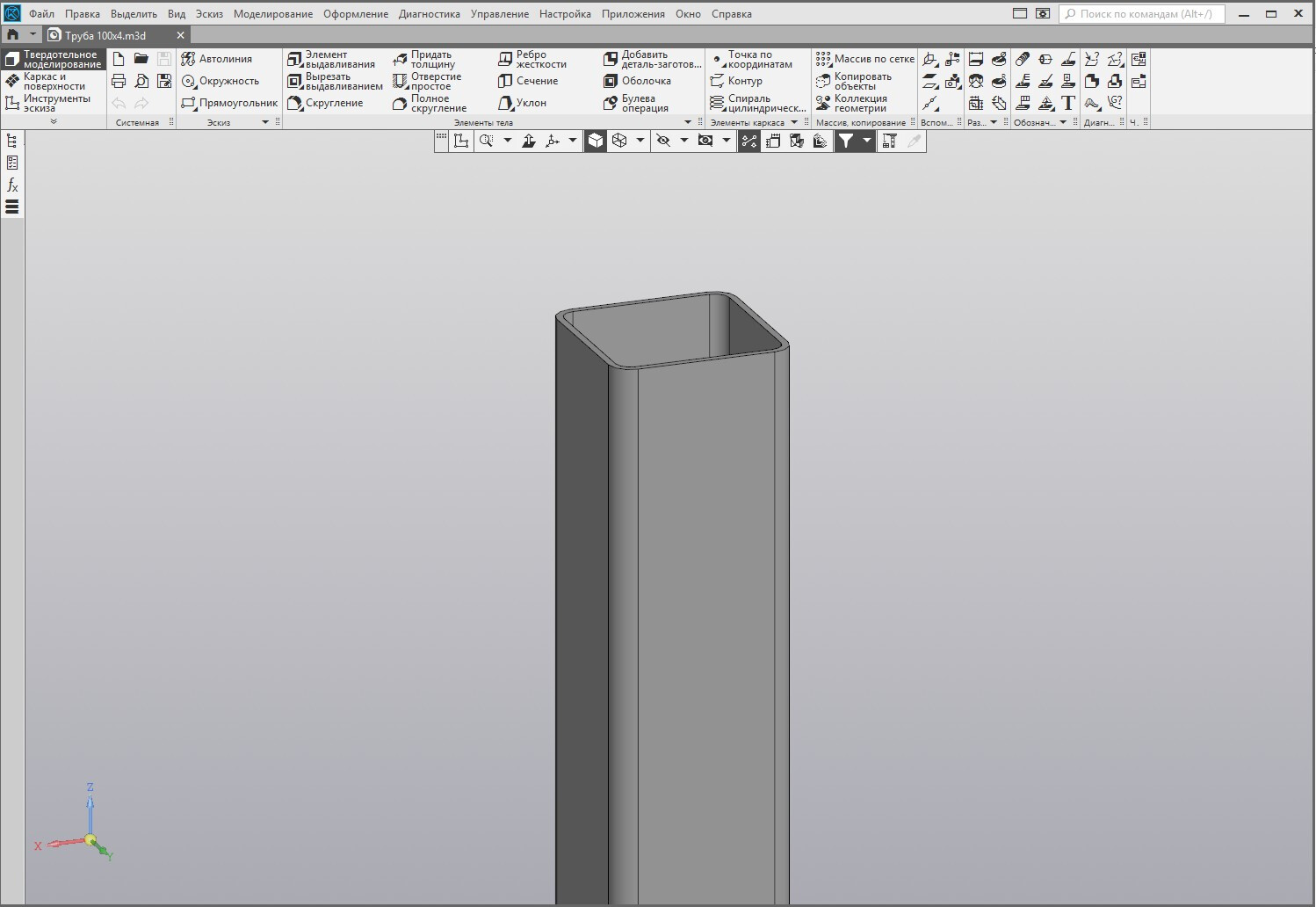

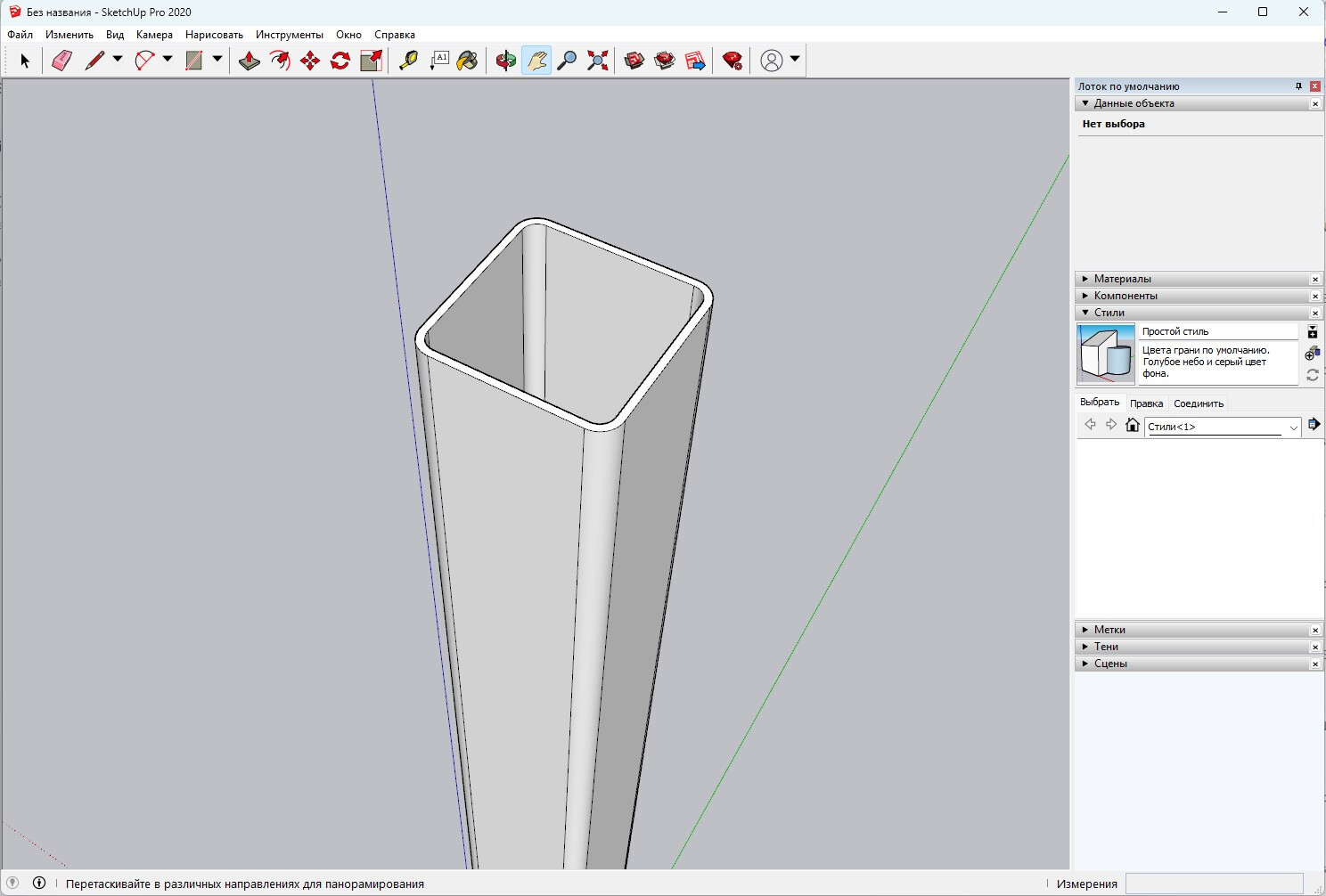

Комплект адаптирован под реальные задачи проектировщиков и конструкторов. С помощью стандартных инструментов САПР вы можете экспортировать модели в КОМПАС‑3D, SketchUp, 3ds Max и другие программные среды. Кроме того, доступны выгрузка 2D‑чертежей, построение разрезов, формирование видов и подготовка данных для конструкторской документации. Это делает комплект универсальным инструментом для проектирования каркасов, ферм, рам, ограждений и любых металлоконструкций, где применяются гнутые замкнутые сварные профили.

Форматы файлов:

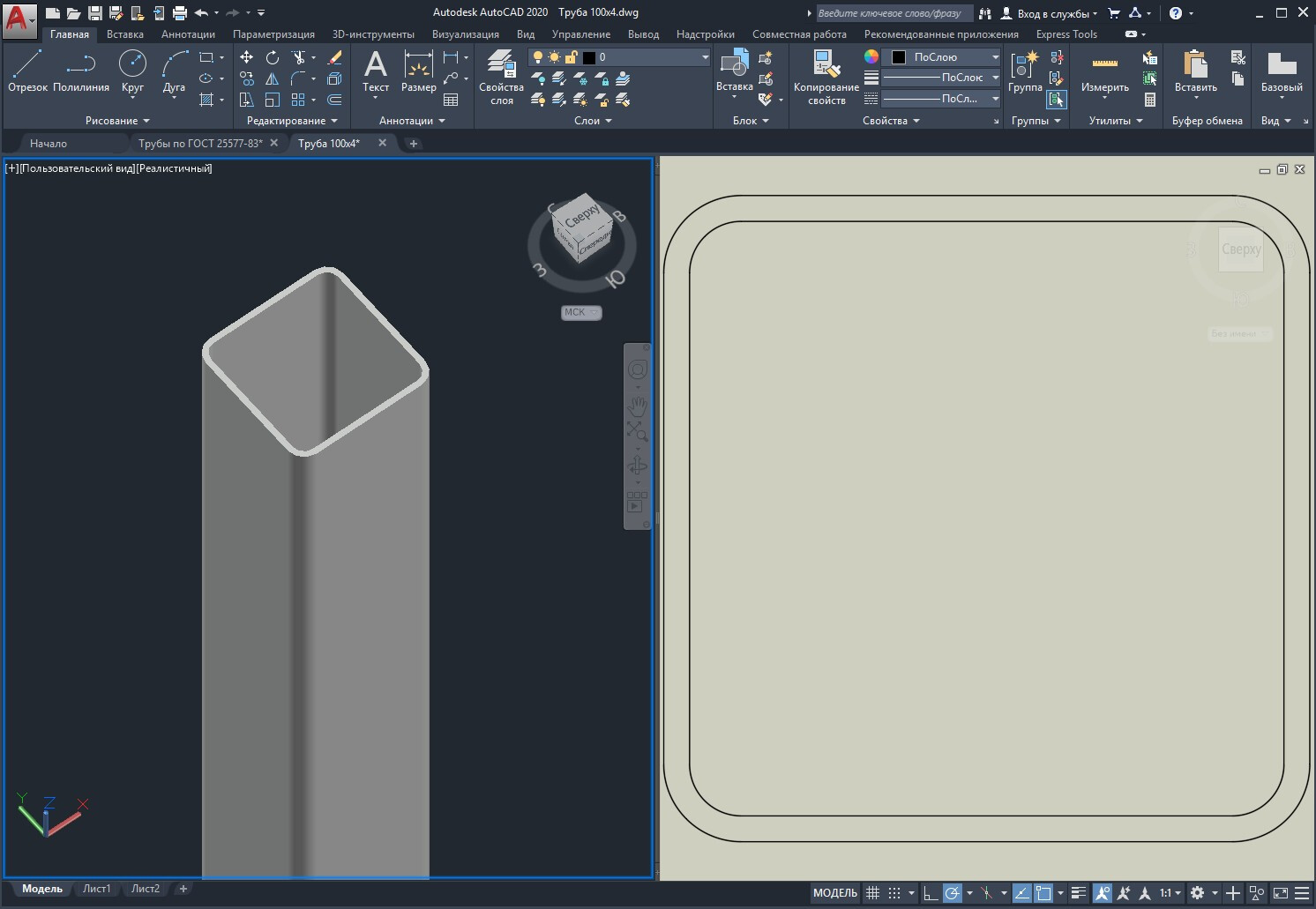

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
