3D модели труб прямоугольных по ГОСТ 8645-68

Комплект твердотельных моделей труб по ГОСТ 8645‑68 для эффективного инженерного проектирования

Требуется оперативный доступ к сортаменту прямоугольных труб для расчётов и компоновки узлов? Представляем цифровой комплект 3D‑моделей, строго соответствующих ГОСТ 8645‑68. В наборе — все типоразмеры стальных прямоугольных труб: это позволяет быстро находить оптимальное сечение под расчётную нагрузку, не тратя время на ручной подбор по таблицам и справочникам.

Наглядность и расчётная достоверность: особенности твердотельных моделей

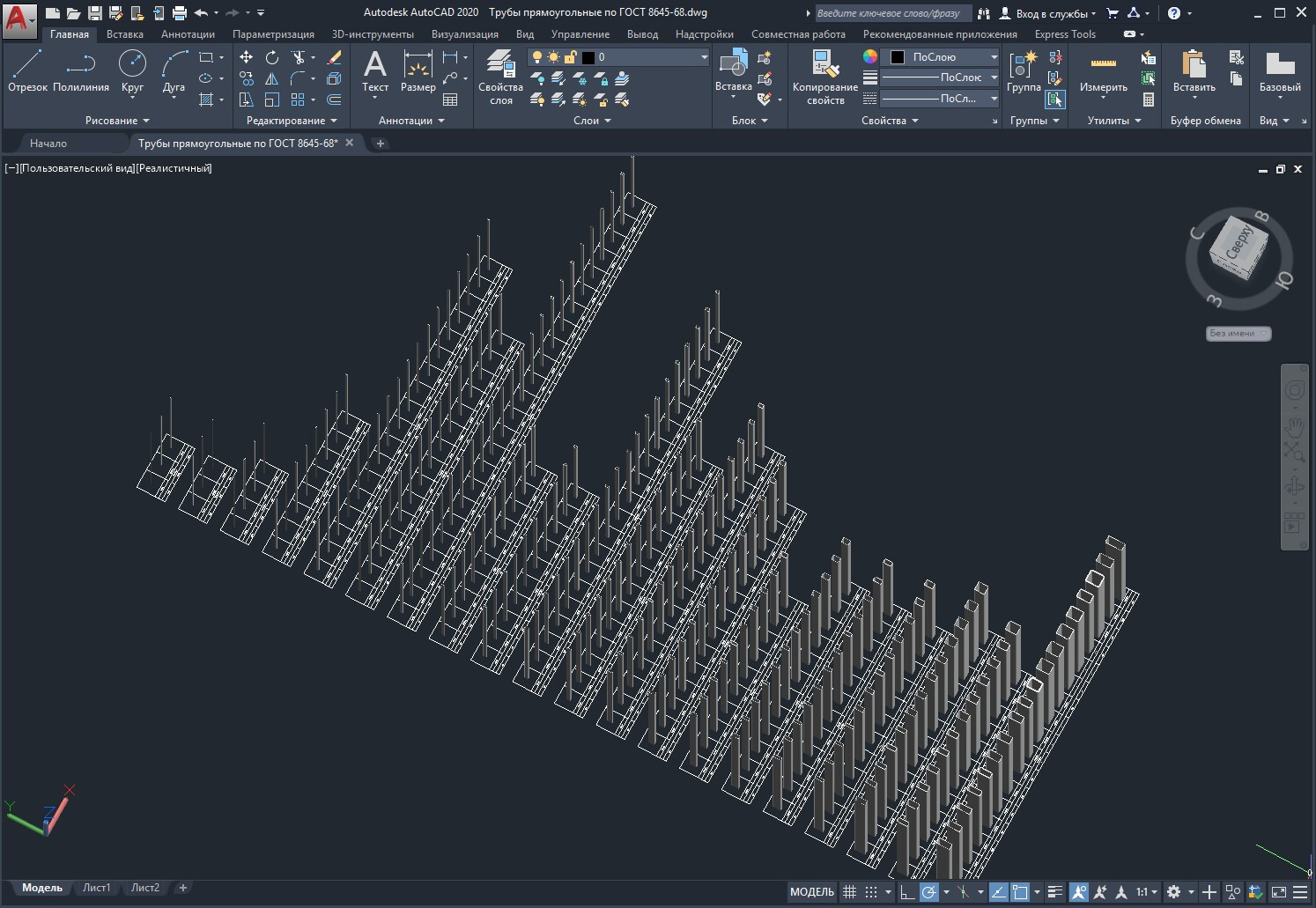

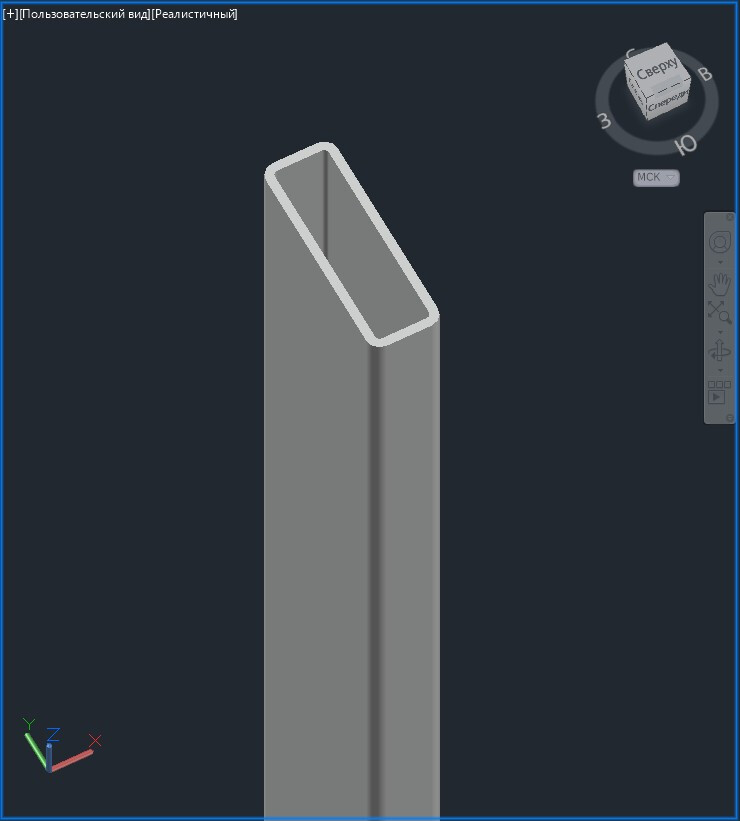

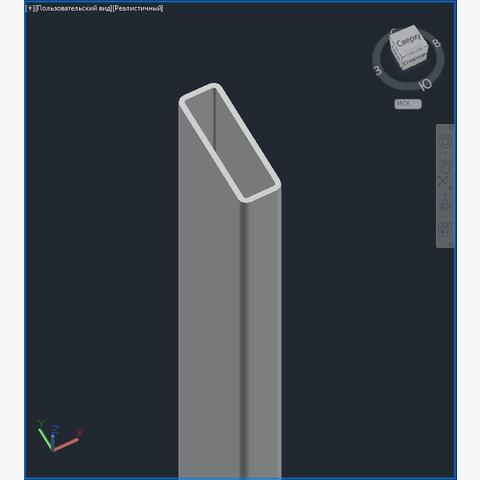

Каждая модель в комплекте реализована в формате «ТЕЛО» — это твердотельное моделирование, которое передаёт реальную геометрию изделия и обеспечивает корректное вычисление ключевых параметров: массы, площади сечения, моментов инерции, статических моментов и других характеристик, необходимых для прочностных и весовых расчётов. Модели размещены на информационной сетке, где для каждого типоразмера чётко указаны габариты и масса. Такой подход минимизирует ошибки при формировании спецификаций и ускоряет компоновку узлов.

H3: Универсальность и удобство интеграции в рабочие процессы

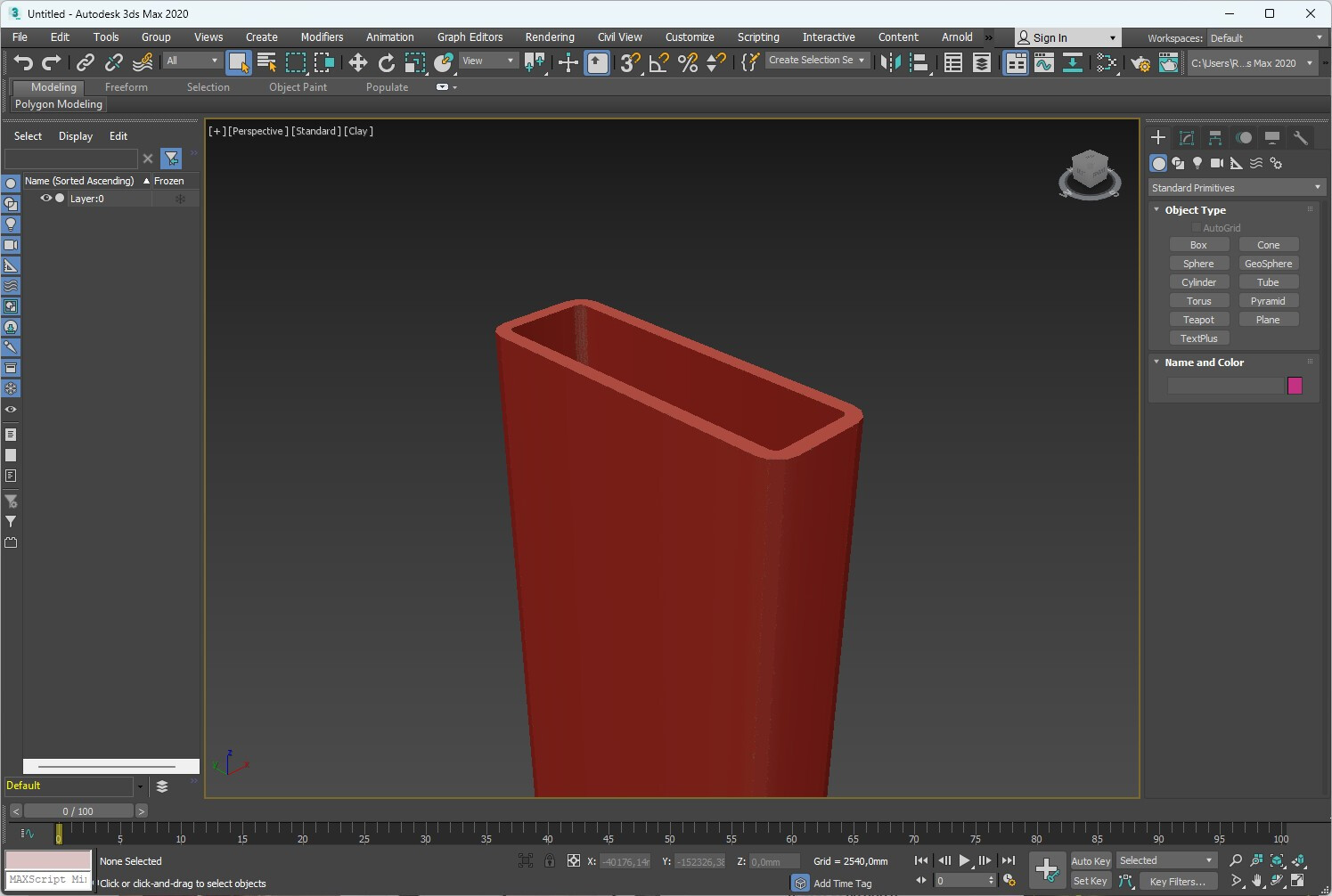

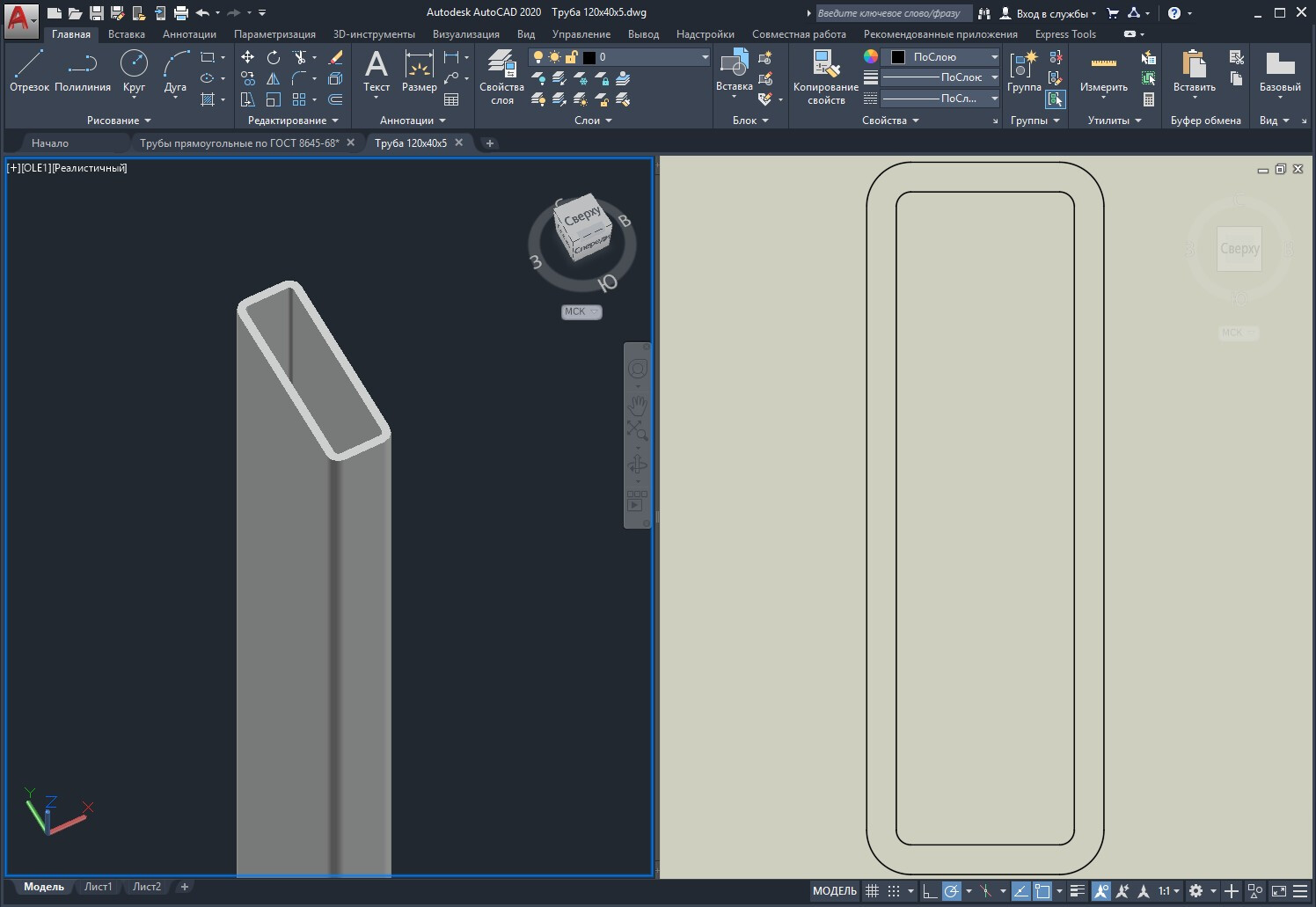

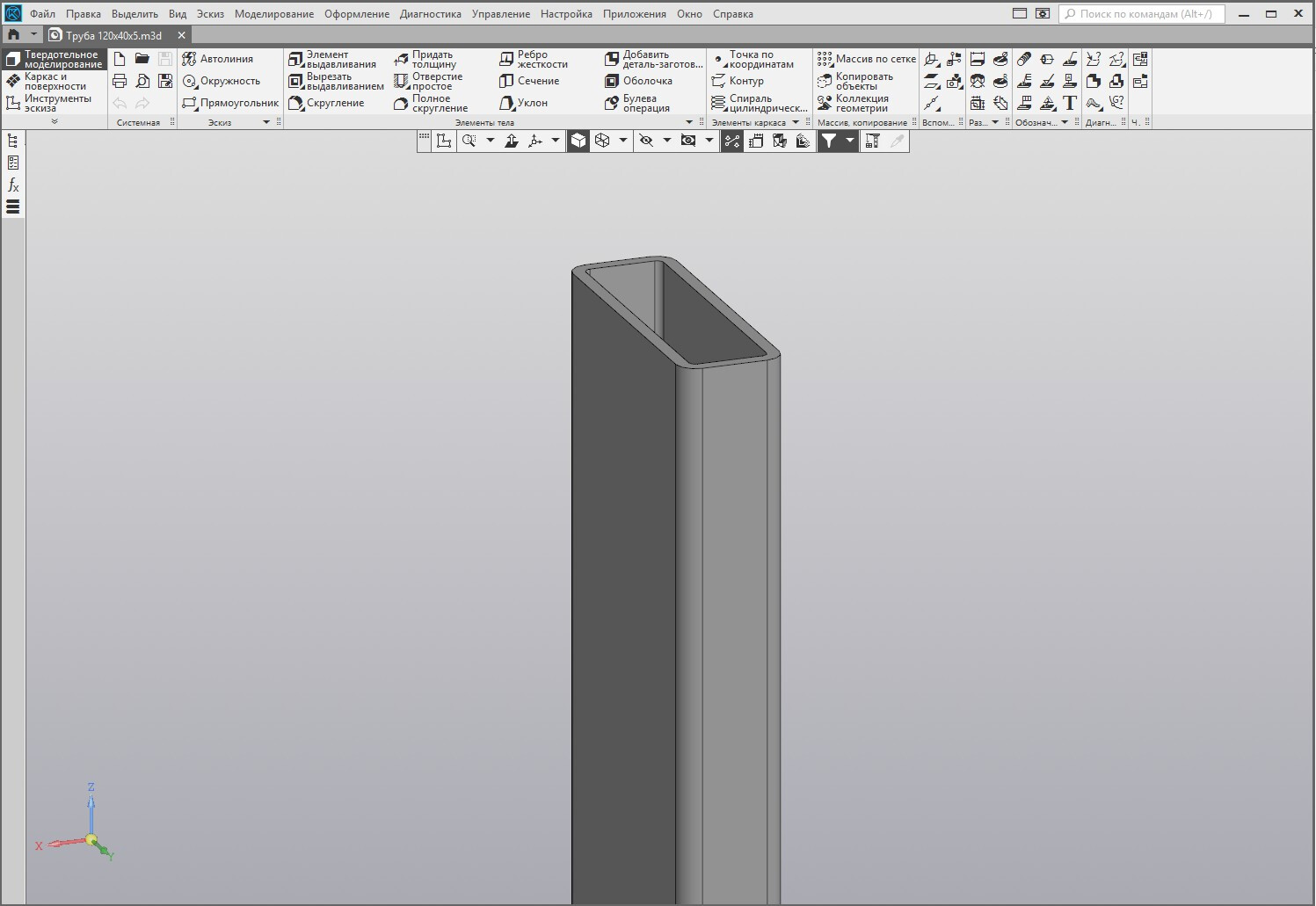

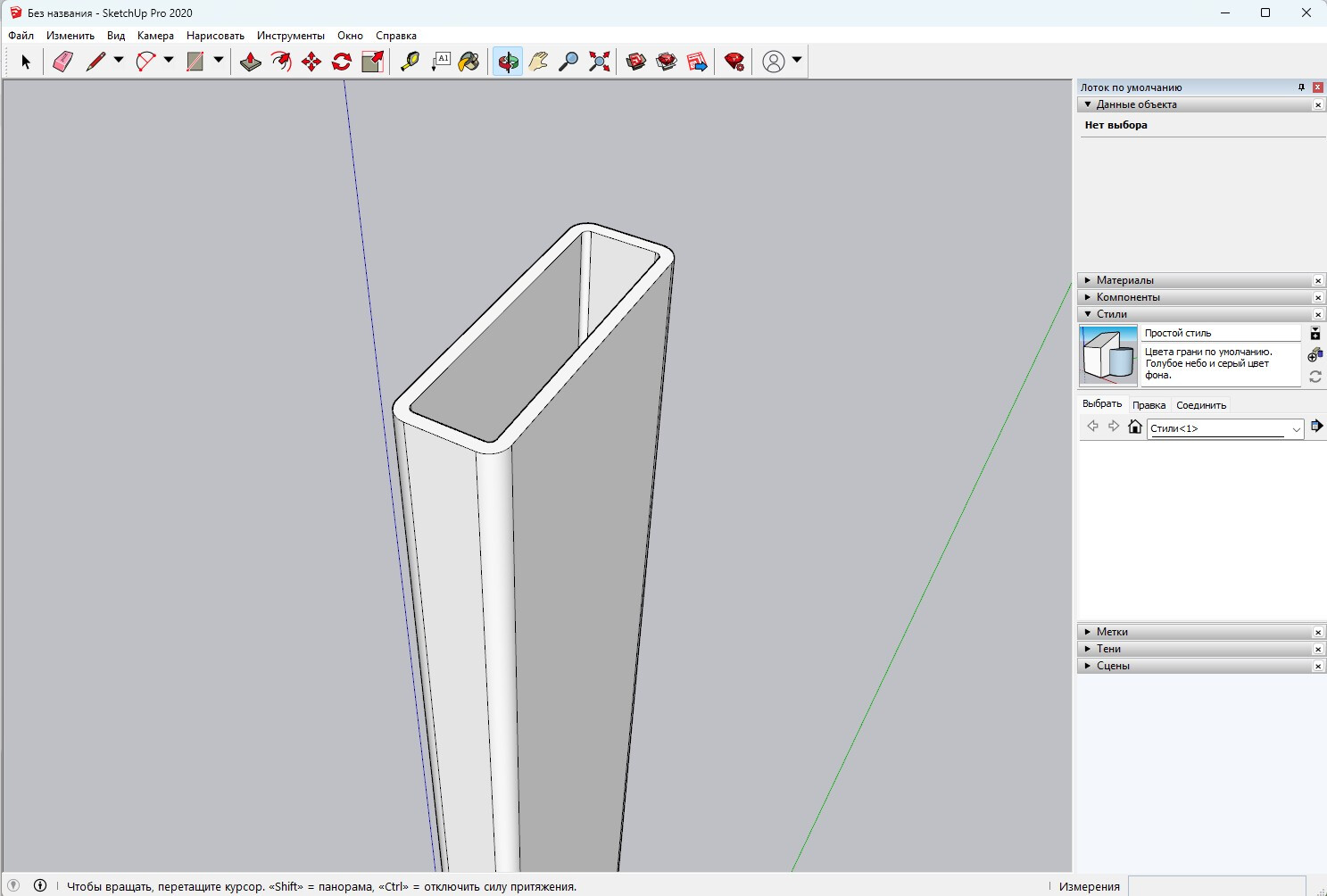

Комплект разработан с учётом реальных потребностей проектировщиков и конструкторов. С помощью стандартных инструментов САПР вы можете экспортировать модели в КОМПАС‑3D, SketchUp, 3ds Max и другие программные среды. Кроме того, доступны выгрузка 2D‑чертежей, построение разрезов, формирование видов и подготовка данных для конструкторской документации. Это делает комплект универсальным решением для проектирования каркасов, ферм, рам, ограждений, несущих конструкций и любых металлоконструкций, где применяются прямоугольные трубы.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
