Обозначения элементов трубопроводов

Стандартизированные обозначения для проектной документации в любой отрасли

Практическая интеграция в AutoCAD: создание блоков и работа с палитрой

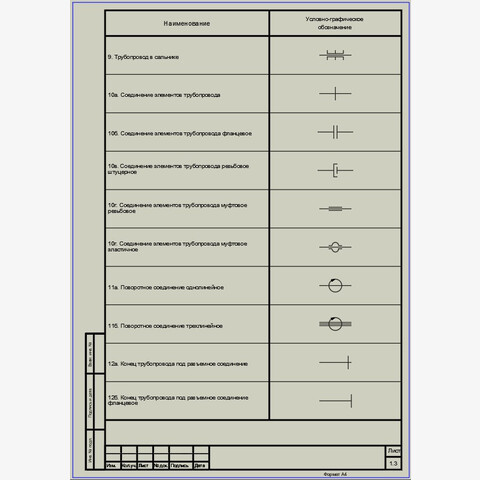

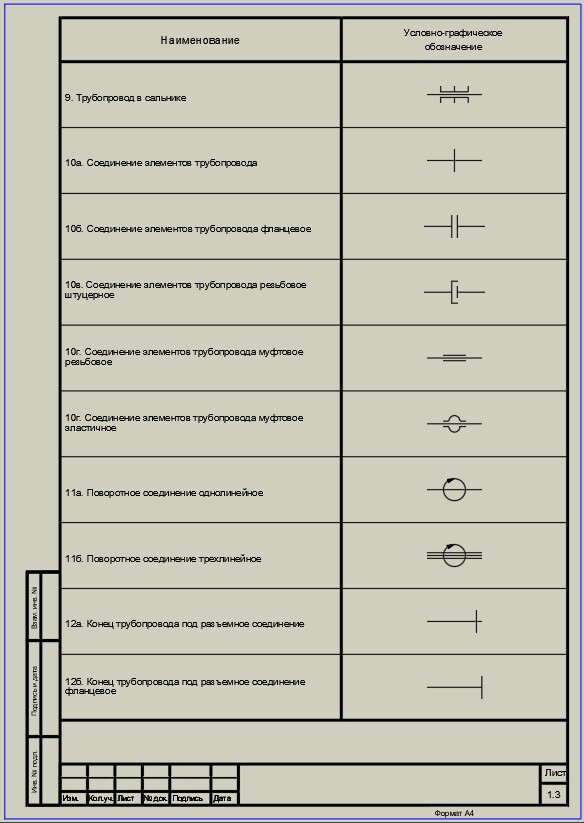

Нужен надёжный набор условных графических обозначений для оформления трубопроводных схем? Предлагаем комплект символов, строго соответствующих ГОСТ 2.784‑96. Эти обозначения применяются при разработке чертежей и схем во всех отраслях промышленности — от энергетики и нефтегаза до ЖКХ и машиностроения.

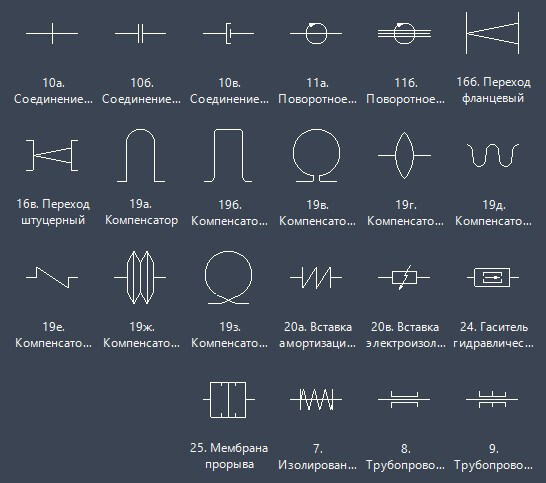

Набор охватывает типовые элементы трубопроводных систем: он позволяет быстро и корректно отображать узлы и компоненты на чертежах, не нарушая требований нормативной документации. Использование стандартизированных символов снижает риск ошибок в проектной документации и упрощает согласование материалов с надзорными и эксплуатирующими организациями.

Благодаря формату, адаптированному под CAD‑системы, вы сможете эффективно автоматизировать рутинные операции в AutoCAD. Стандартными средствами программы из представленных обозначений легко сформировать библиотечные блоки, а затем собрать их в инструментальную палитру — это заметно ускорит компоновку схем, повысит повторяемость элементов и обеспечит единообразие оформления всей документации.

Комплект станет полезным инструментом для проектировщиков, инженеров‑конструкторов и техников, которым важно соблюдать отраслевые стандарты и одновременно оптимизировать рабочий процесс в AutoCAD.

Форматы файлов:

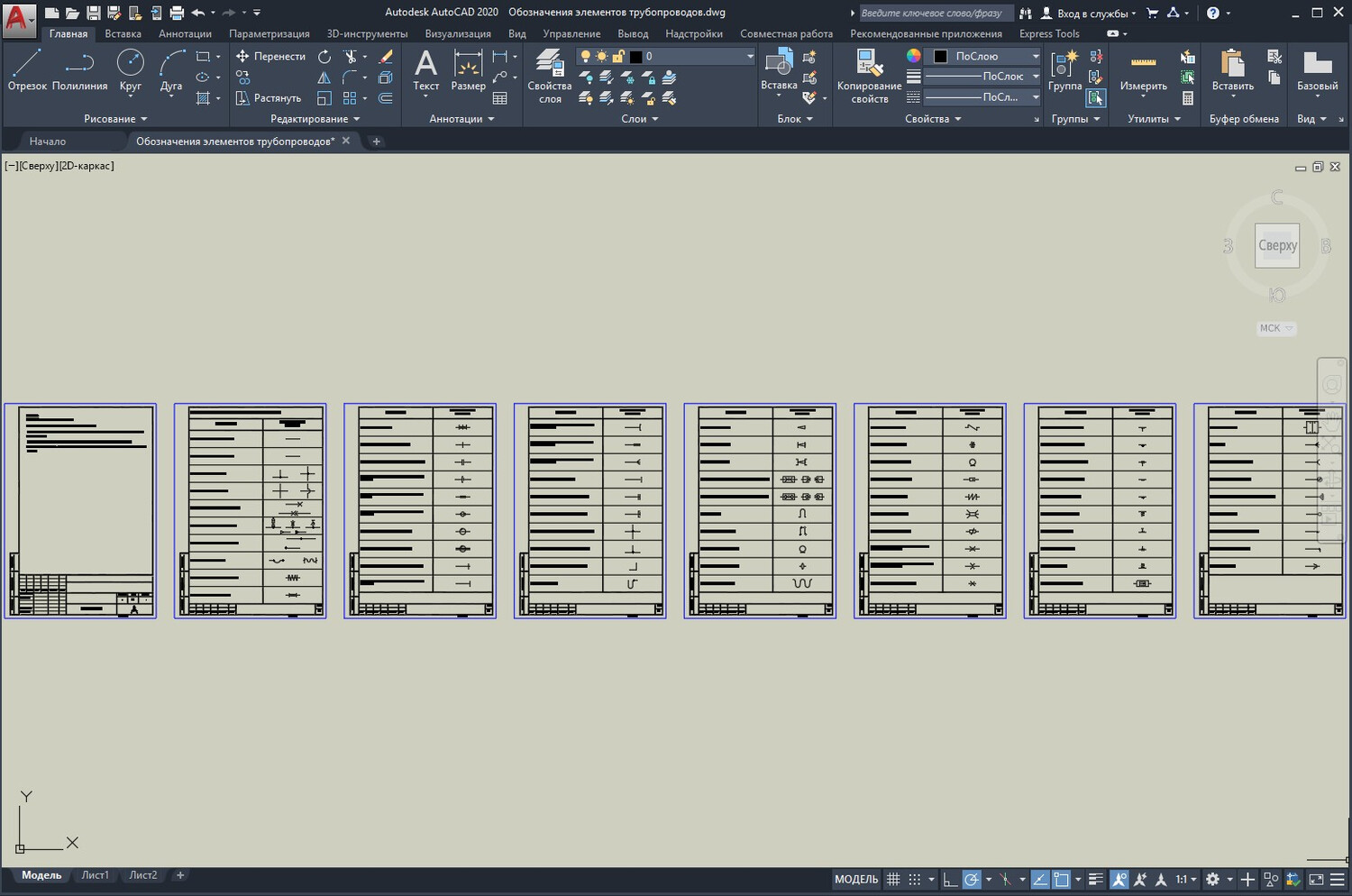

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

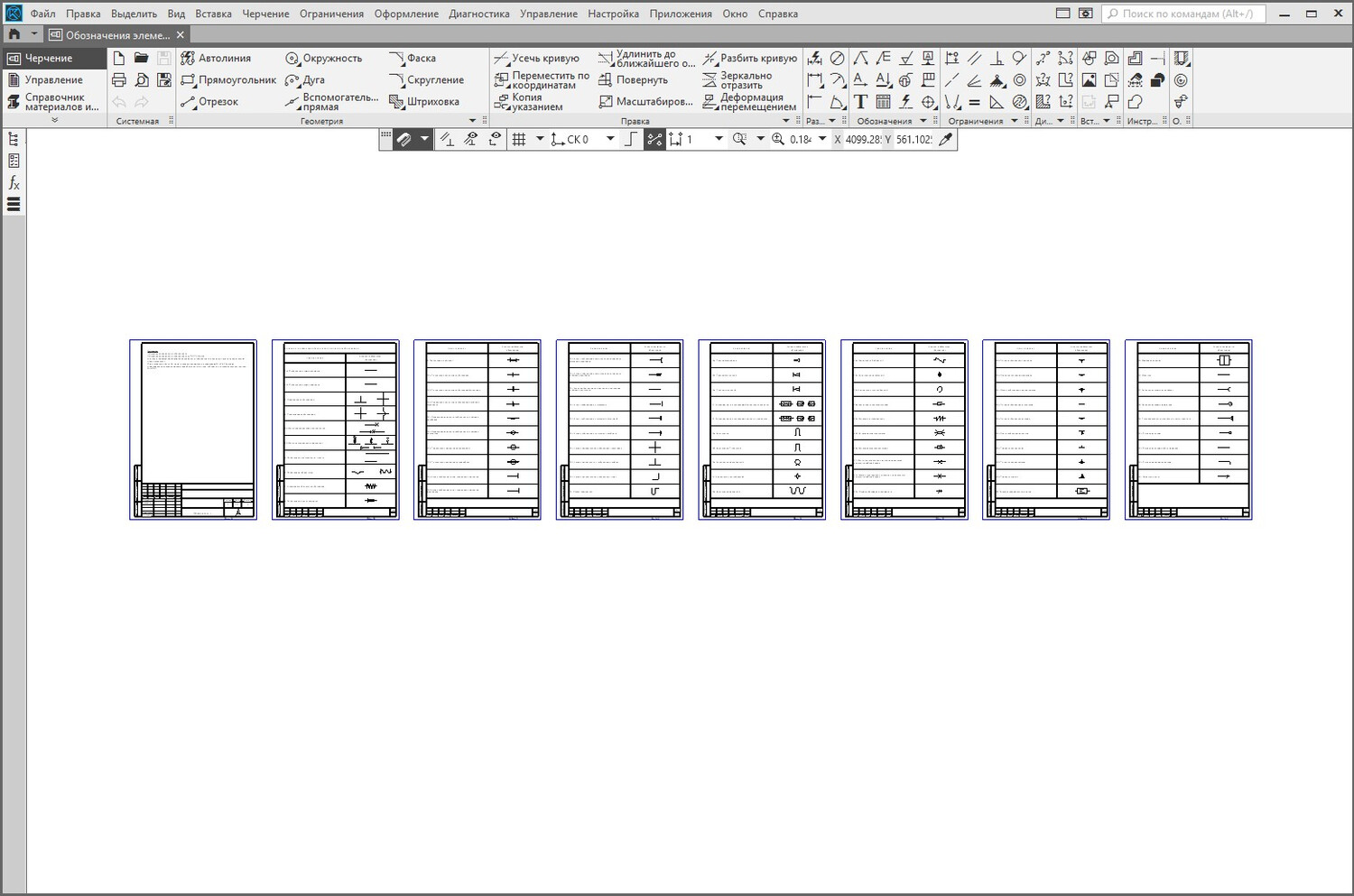

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

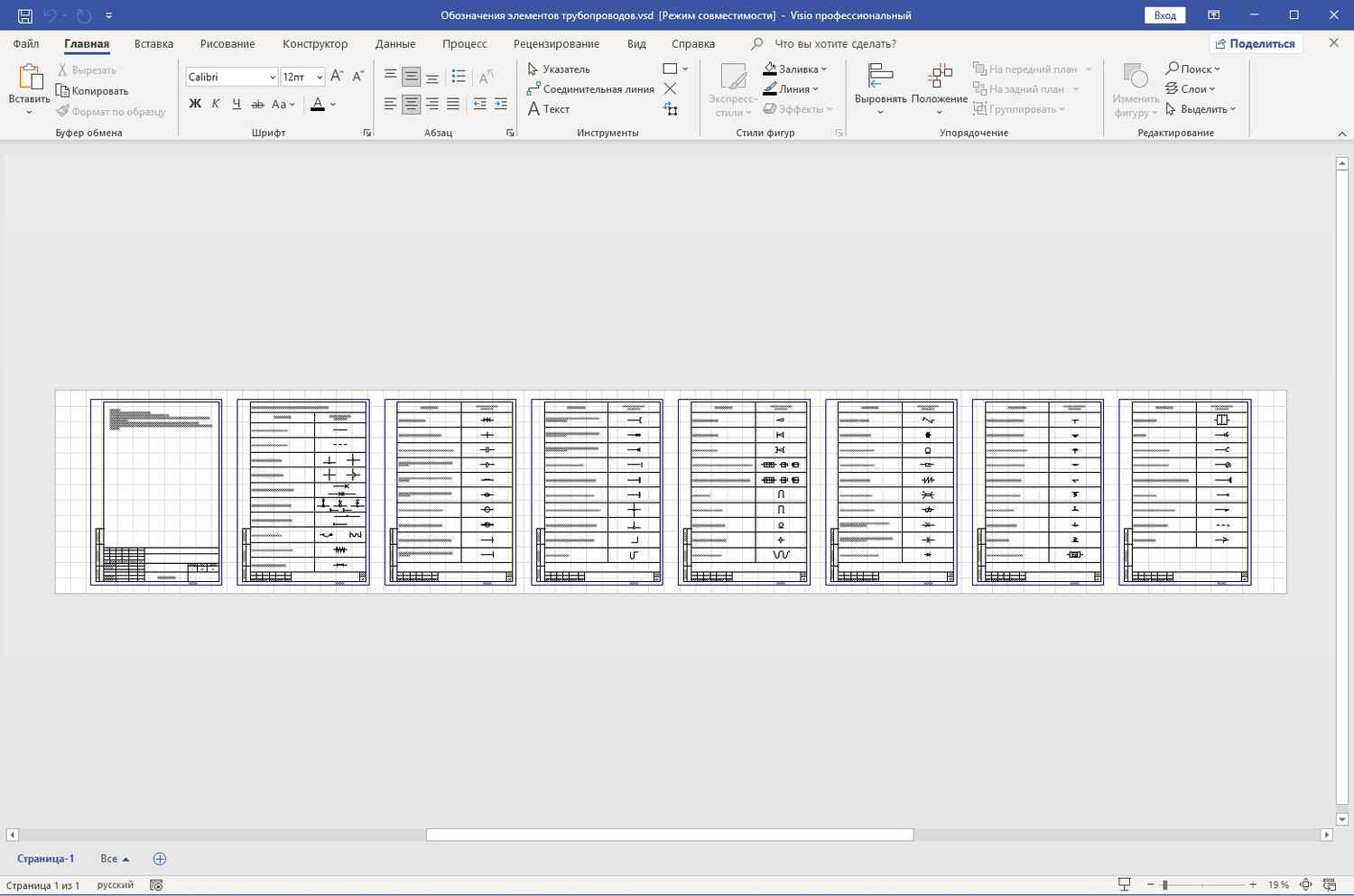

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
