Обозначения по СТО Газпром 2.7-2013

Стандарт СТО Газпром Газораспределение 2.7‑2013

Нормативные документы СТО Газпром, в том числе и СТО Газпром Газораспределение 2.7‑2013, устанавливают единую систему условно‑графических обозначений для проектирования и документирования объектов газовой инфраструктуры.

Перечень объектов, охватываемых стандартами

Стандарты регламентируют обозначения для широкого спектра элементов газораспределительных систем. В их число входят:

Элементы газотранспортной инфраструктуры

• газопроводы различного назначения;
• смежные коммуникации, сопряжённые с газораспределительной сетью.

Объекты газораспределительной сети (ГС)

Комплекс сооружений и площадок, обеспечивающих распределение газа на обслуживаемой территории.

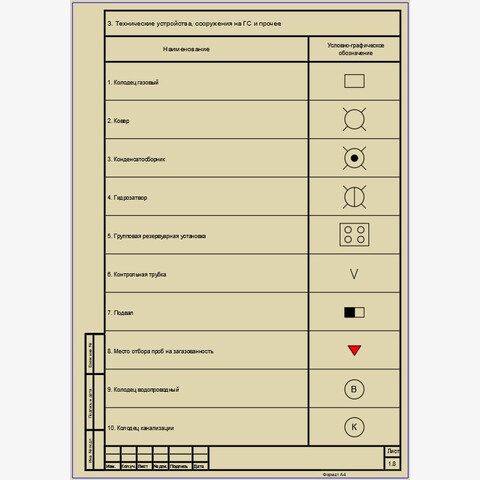

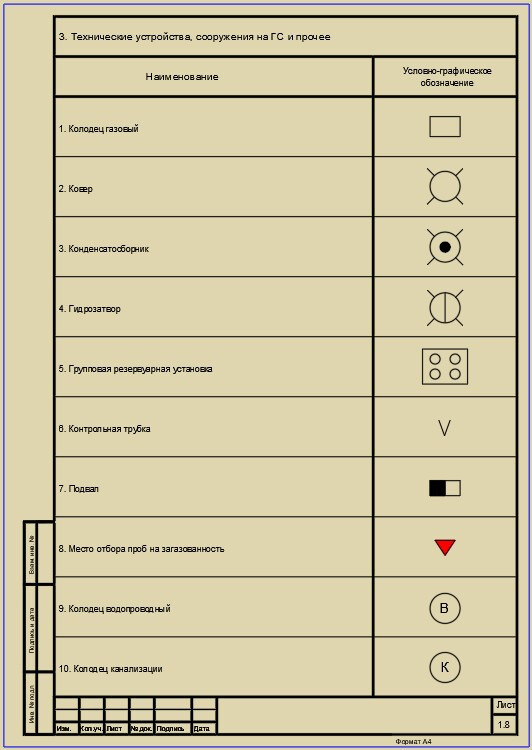

Инженерное оборудование и сооружения

Технические устройства и конструкции, размещаемые на объектах газораспределительной сети, включая вспомогательные и дополнительные элементы инфраструктуры.

Арматурная группа

Все виды запорной, регулирующей и защитной арматуры, используемой в системе.

Опорные конструкции

Обозначения опор, применяемых для фиксации и поддержания профиля газопровода в заданных параметрах.

Контрольно‑измерительное оборудование

Приборы и аппаратура для мониторинга параметров работы сети: давления, расхода, температуры и других технических показателей.

Объекты электрохимической защиты (ЭХЗ)

Элементы систем, предназначенных для предотвращения коррозии металлических конструкций и трубопроводов.

Оптимизация работы в AutoCAD

Для повышения эффективности проектирования рекомендуется использовать возможности системы AutoCAD:

• сформировать библиотечные блоки на основе утверждённых условно‑графических обозначений;

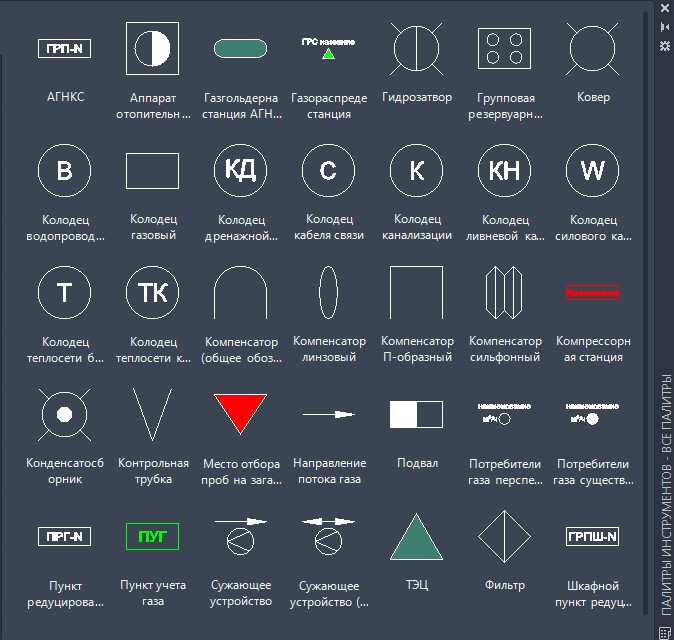

• организовать эти блоки в виде инструментальной палитры — это позволит быстро вставлять нужные элементы в чертежи, сократит время на оформление документации и обеспечит соответствие всем требованиям стандартов СТО Газпром.

Форматы файлов:

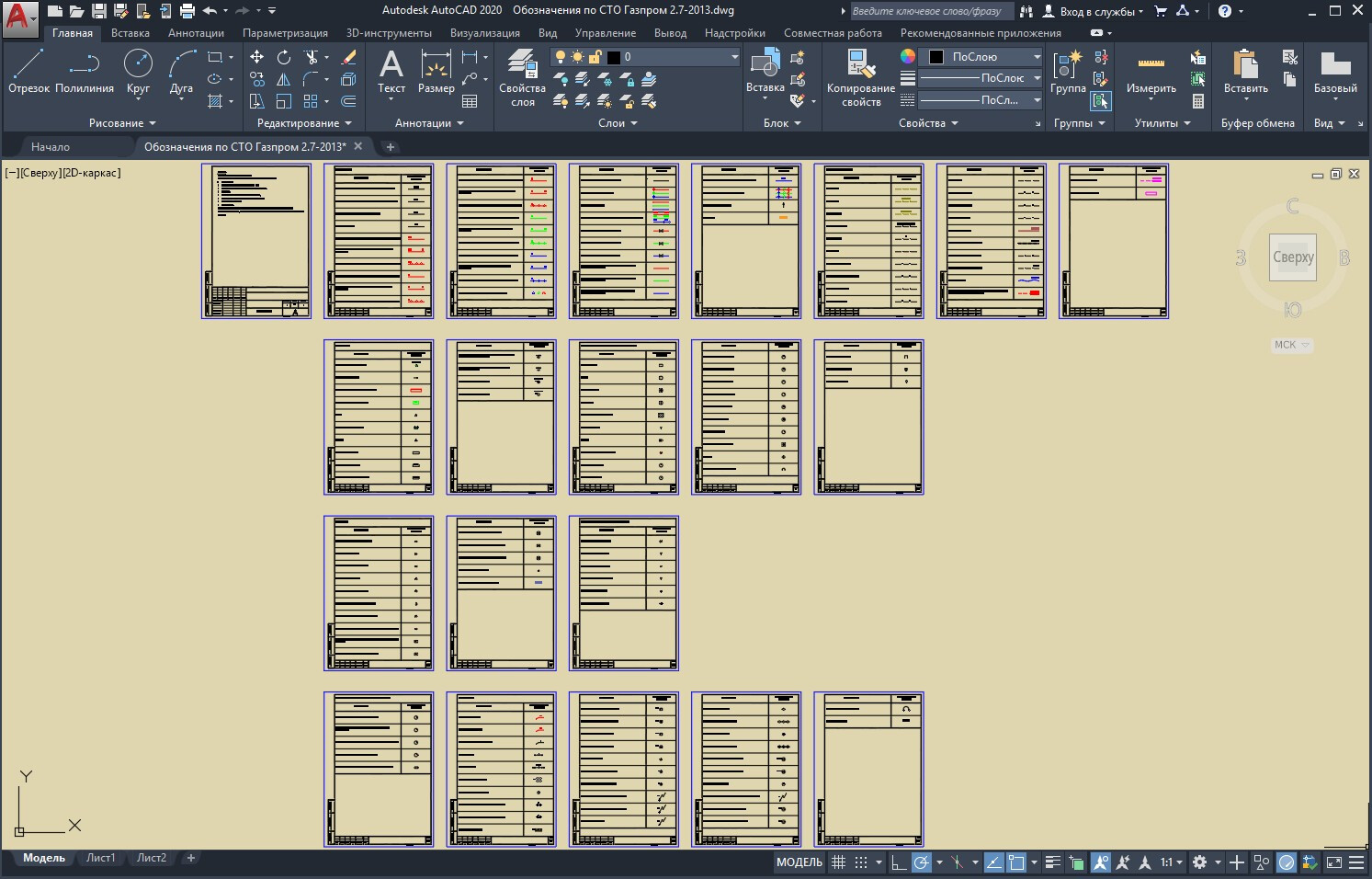

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

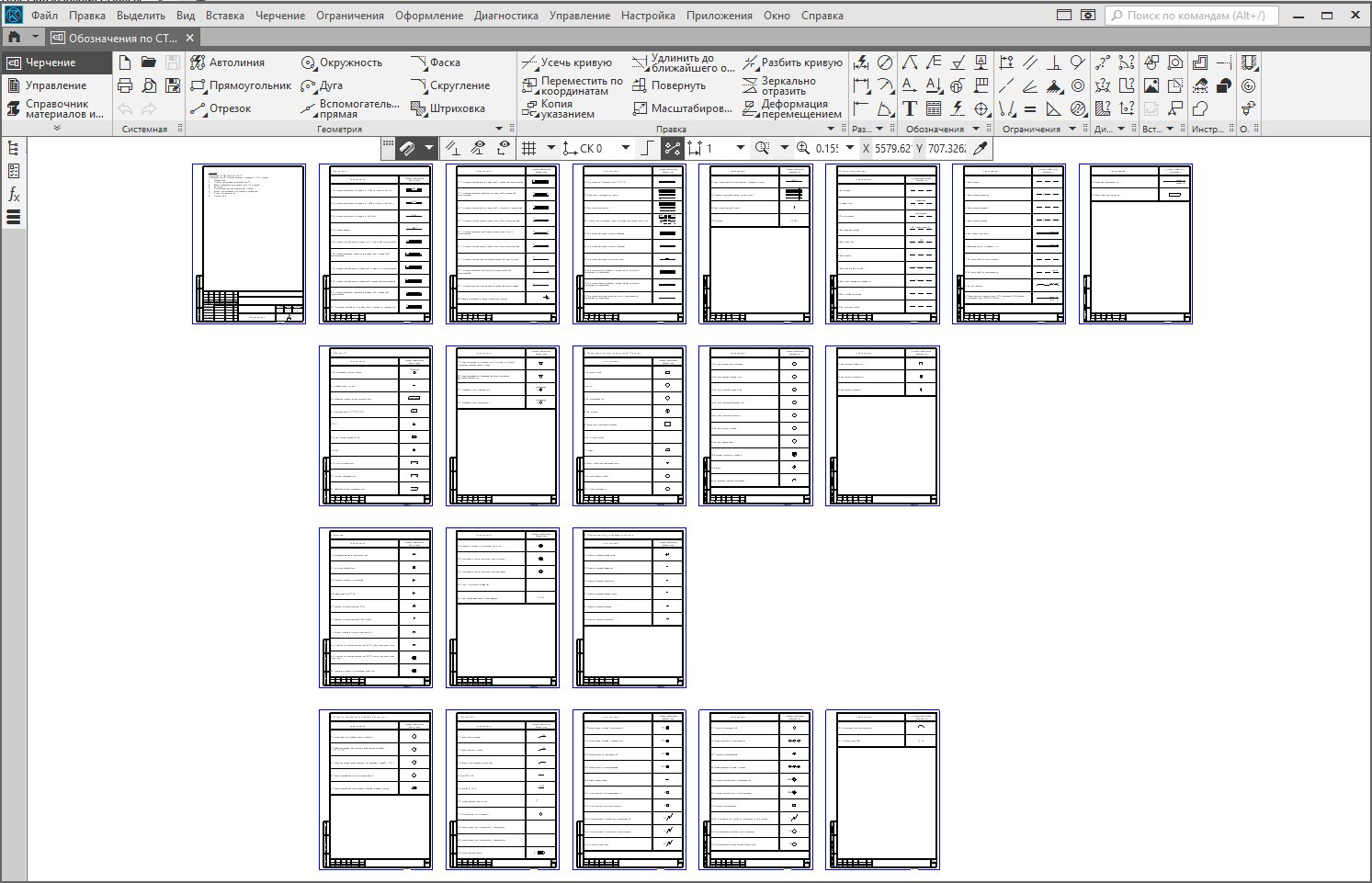

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

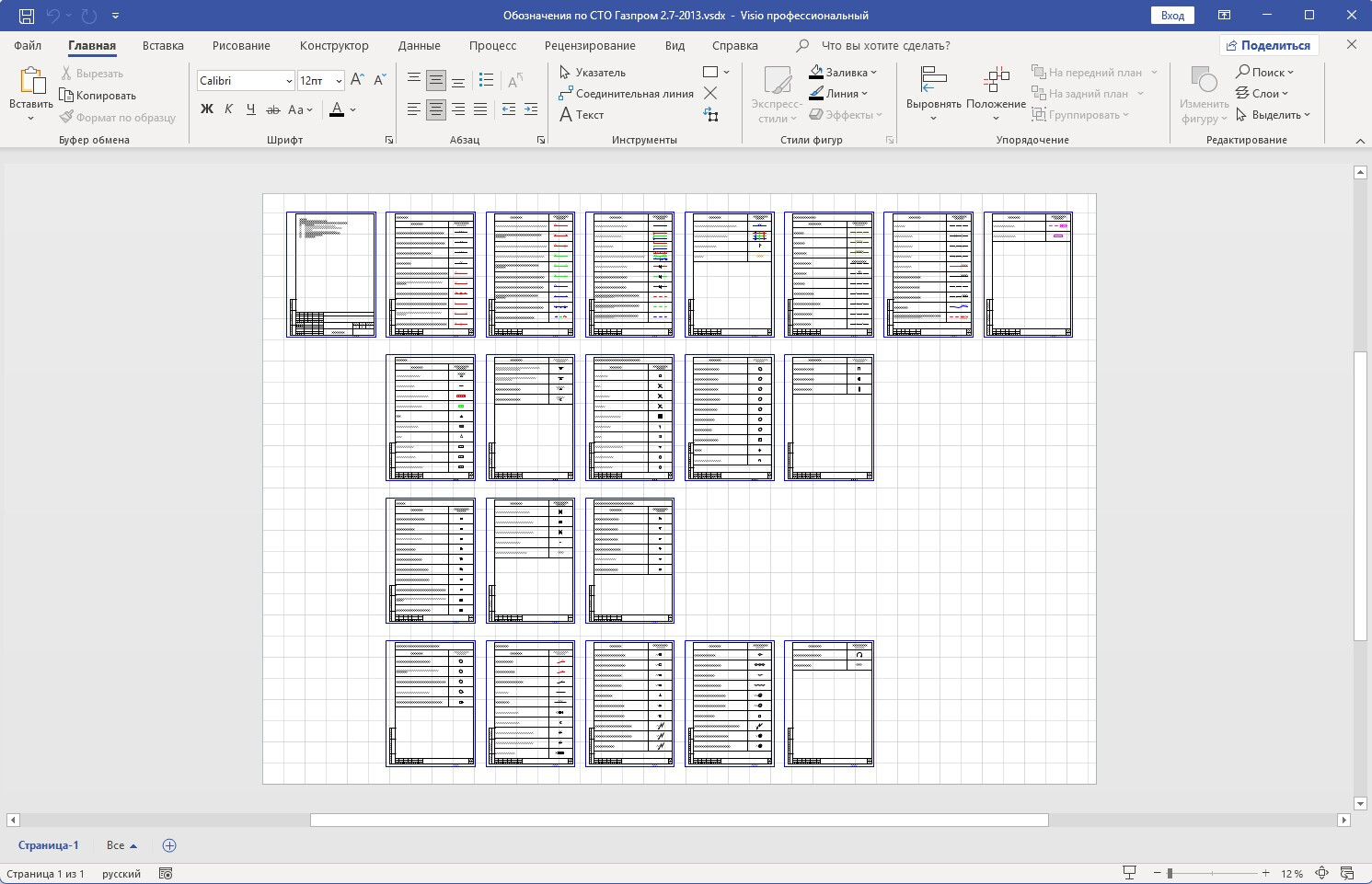

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
