Чертежи переходников ПР

Техническая документация 1:1 для надёжного соединения импульсных линий и датчиков

Предлагаем цифровой комплект чертежей переходников типа ПР — универсальное решение для инженеров, проектировщиков и специалистов по монтажу КИПиА. Документация охватывает полный ряд типоразмеров — от ПР1 до ПР21 — и все возможные комбинации резьбовых соединений, что позволяет подобрать нужный вариант под любые требования технологического процесса.

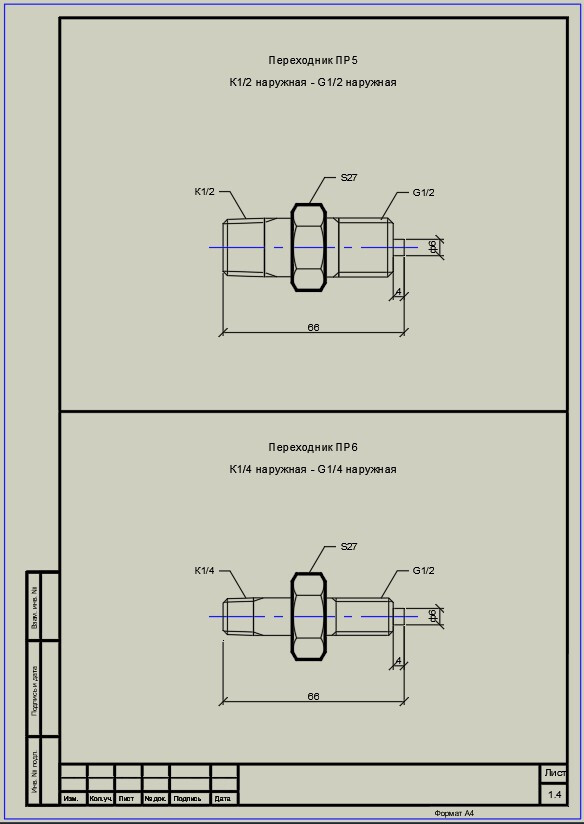

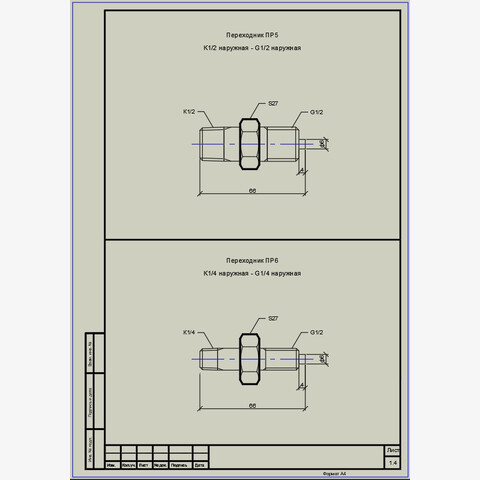

Ключевое преимущество комплекта — чертежи в масштабе 1:1: они обеспечивают точное соответствие реальных габаритов изделия и проектных данных, исключая ошибки при подборе и интеграции в трубопроводные узлы. В составе документации — полные размерные цепочки, охватывающие все критические параметры переходников, а также детализированные разрезы: они наглядно показывают внутреннюю геометрию, шаг и профиль резьб, толщину стенок и конструктивные особенности, влияющие на прочность и герметичность соединения.

Переходники общего применения решают широкий спектр задач: с их помощью выполняют подсоединение импульсных линий к датчикам давления различных производителей, стыкуют между собой линии с разными типами резьбовых соединений и формируют узлы, соответствующие требованиям технологических процессов. Проработанная геометрия резьбовых пар обеспечивает плотную посадку и устойчивость к вибрациям и перепадам давления — это особенно важно в условиях эксплуатации на промышленных объектах.

Состав комплекта и возможности использования в проектной работе

В цифровой комплект входят:

• чертежи всех типоразмеров переходников — от ПР1 до ПР21;
• схемы всех возможных сочетаний резьб для корректного подбора парных соединений;
• разрезы с детализацией профиля резьбы, толщины стенок и посадочных зон;
• полные размерные данные для точного позиционирования в узле;
• масштаб 1:1 для прямого использования в проектной документации;
• технические примечания с рекомендациями по подбору и монтажу.


Форматы файлов:

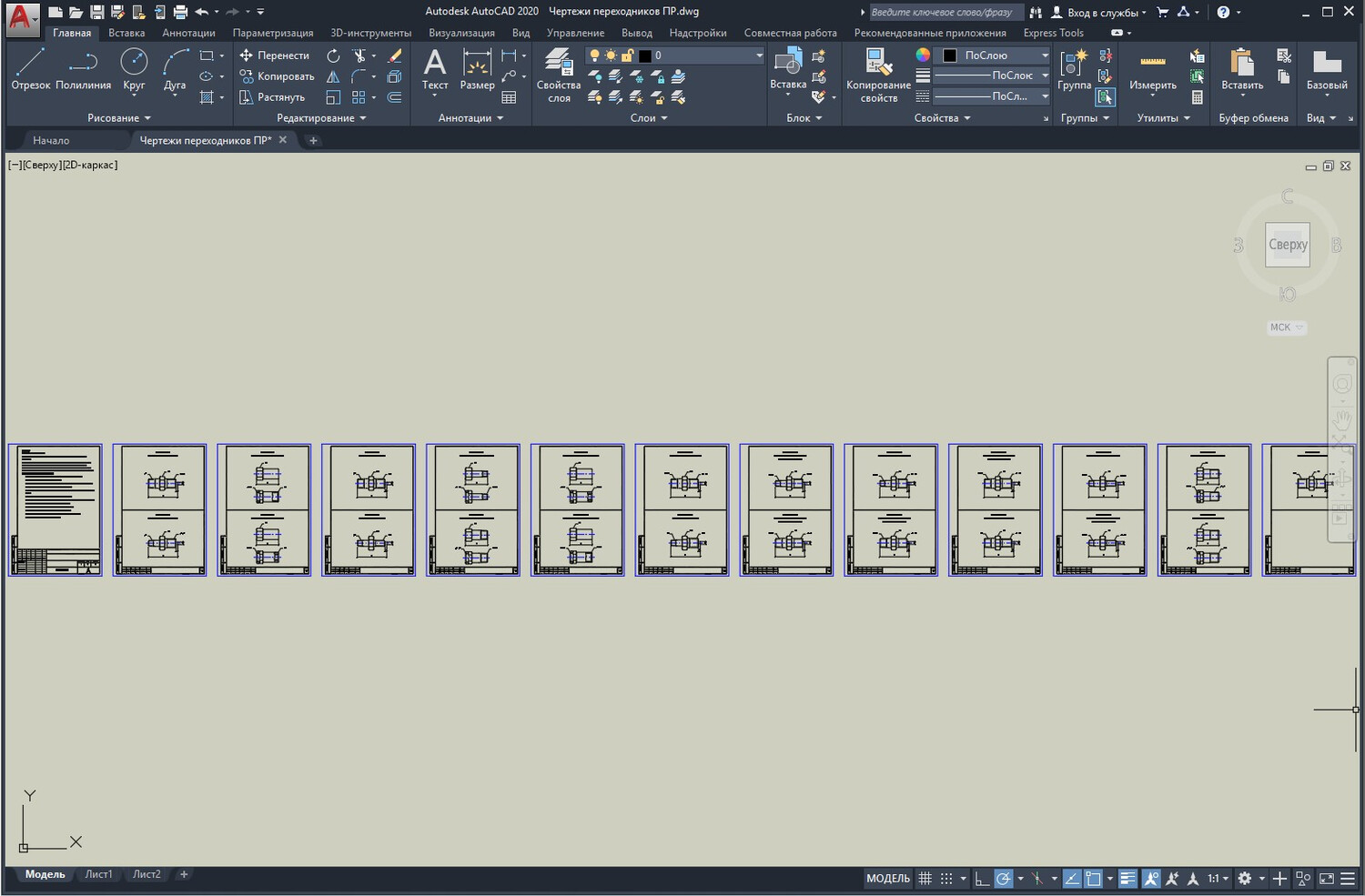

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

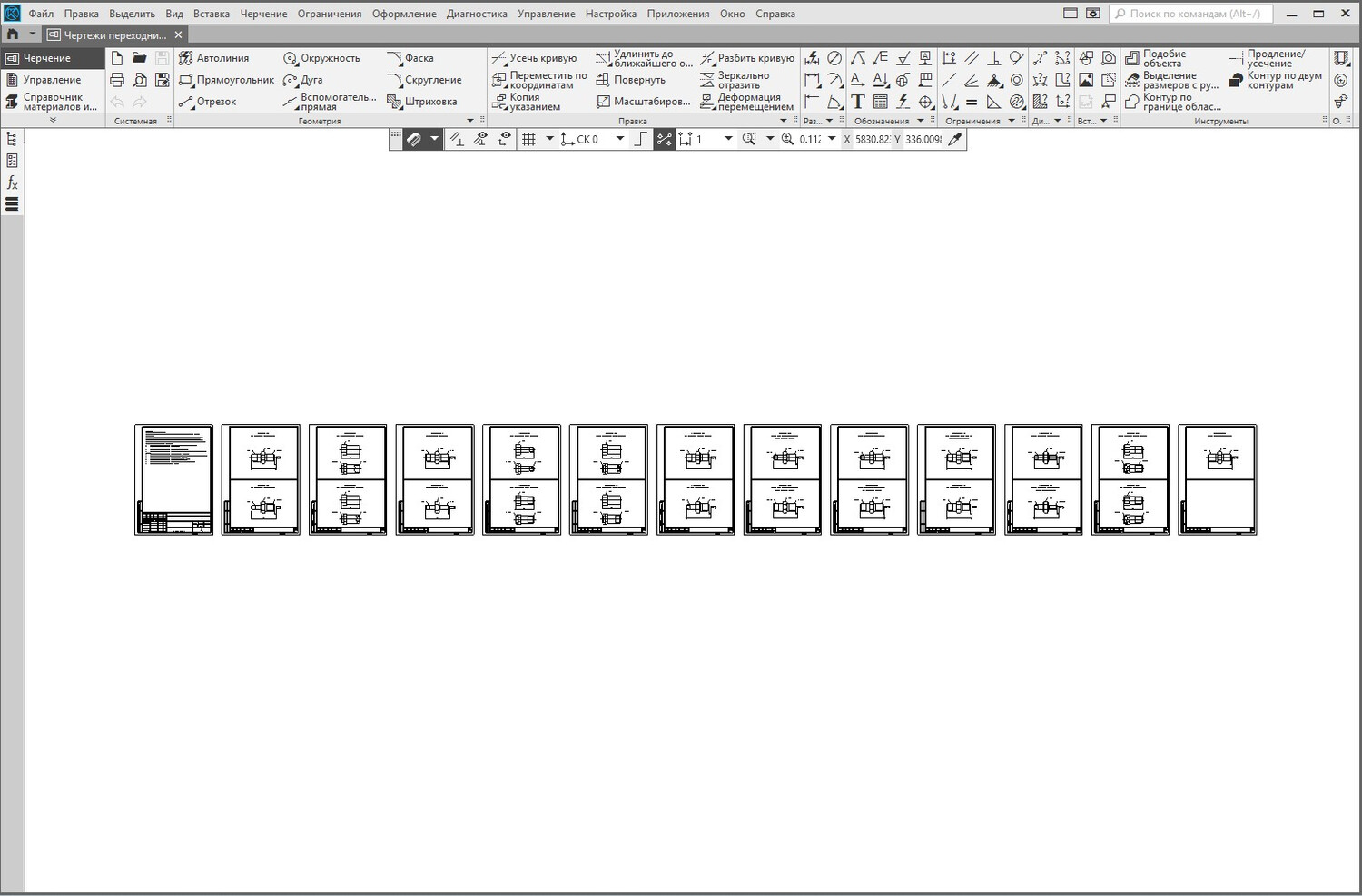

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

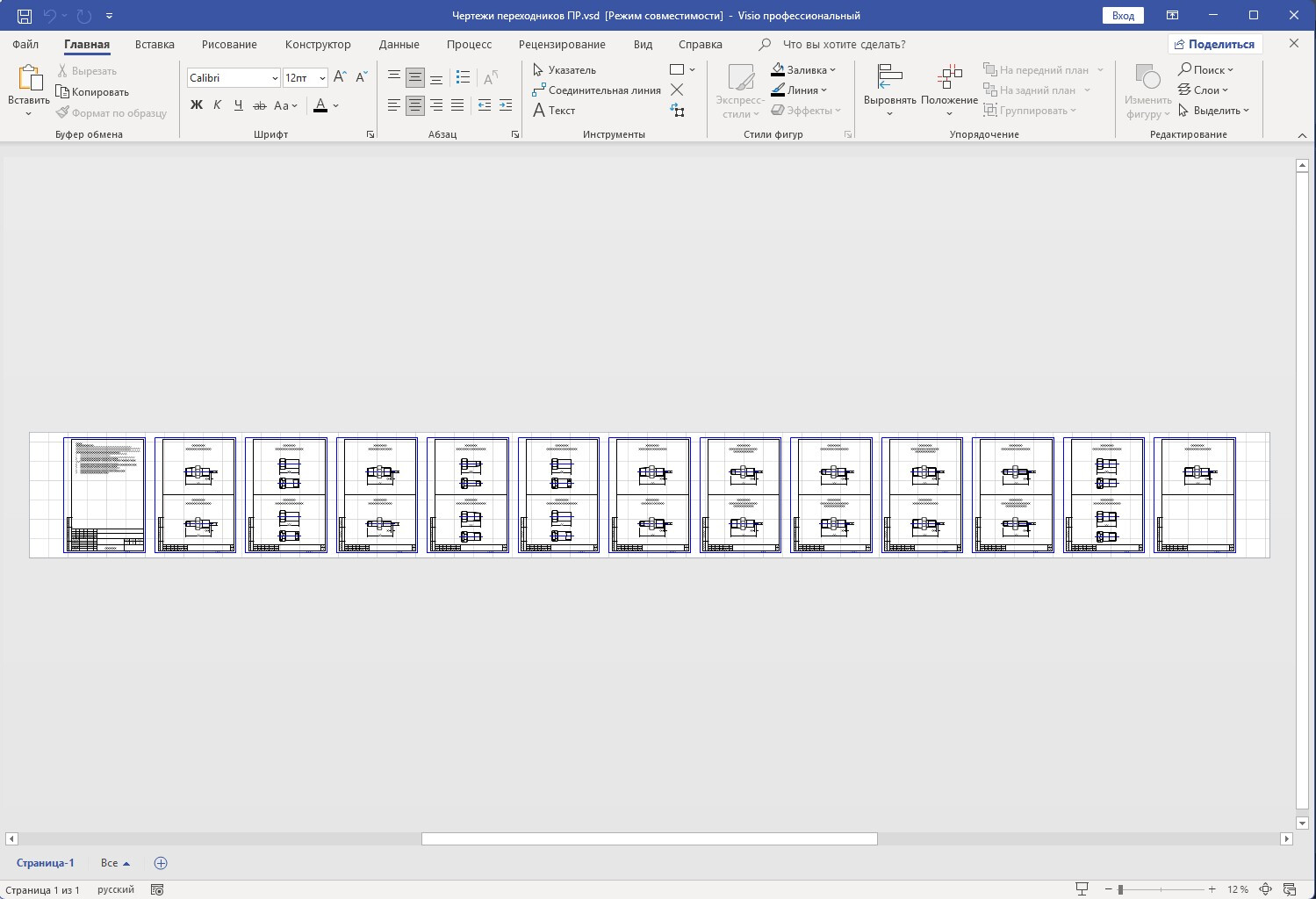

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
