Чертежи сифонных отводов

Чертежи сифонных отводов с резьбовым соединением

В рамках комплекта технической документации представлены чертежи сифонных отводов типа ОС — изделий с резьбовыми соединениями (как внутренними, так и наружными). Ниже приведён полный перечень доступных модификаций.

Отводы с внутренней резьбой (маркировка «в»)

К этой категории относятся следующие модели:

• сифонный отвод ОС100в;
• сифонный отвод ОС100в‑01;
• сифонный отвод ОС100в‑02;
• сифонный отвод ОС100в‑03;
• сифонный отвод ОС100в‑04;
• сифонный отвод ОС100в‑05;
• сифонный отвод ОС56в.

Отводы с наружной резьбой (маркировка «н»)

В группу отводов с наружной резьбой входят:

• сифонный отвод ОС100н;
• сифонный отвод ОС100н‑01;
• сифонный отвод ОС100н‑02;
• сифонный отвод ОС100н‑03;
• сифонный отвод ОС100н‑04;
• сифонный отвод ОС100н‑05;
• сифонный отвод ОС56н.

Параметры чертежей

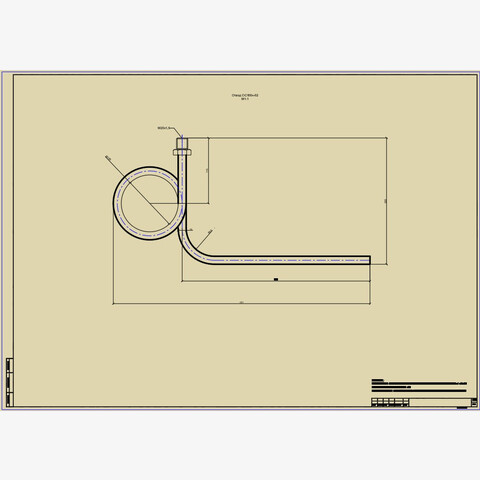

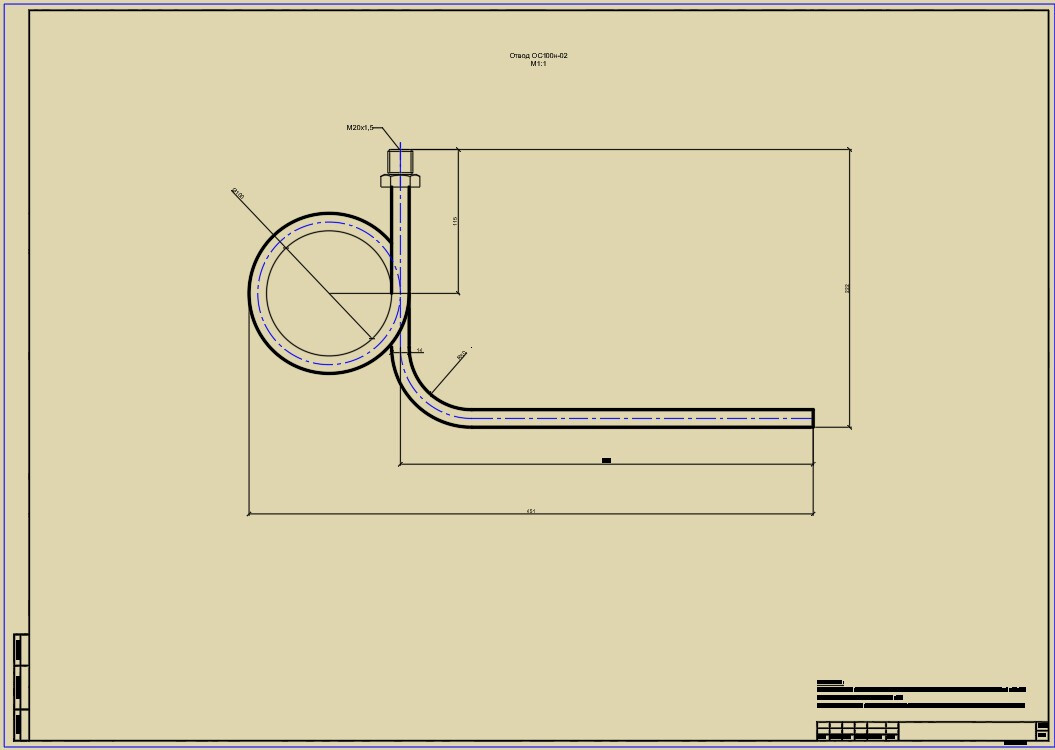

Все чертежи выполнены в натуральном масштабе (1:1). На них детально указаны:

• точные размеры изделий;
• обозначения типов резьбы для каждого варианта отвода.

Форматы файлов:

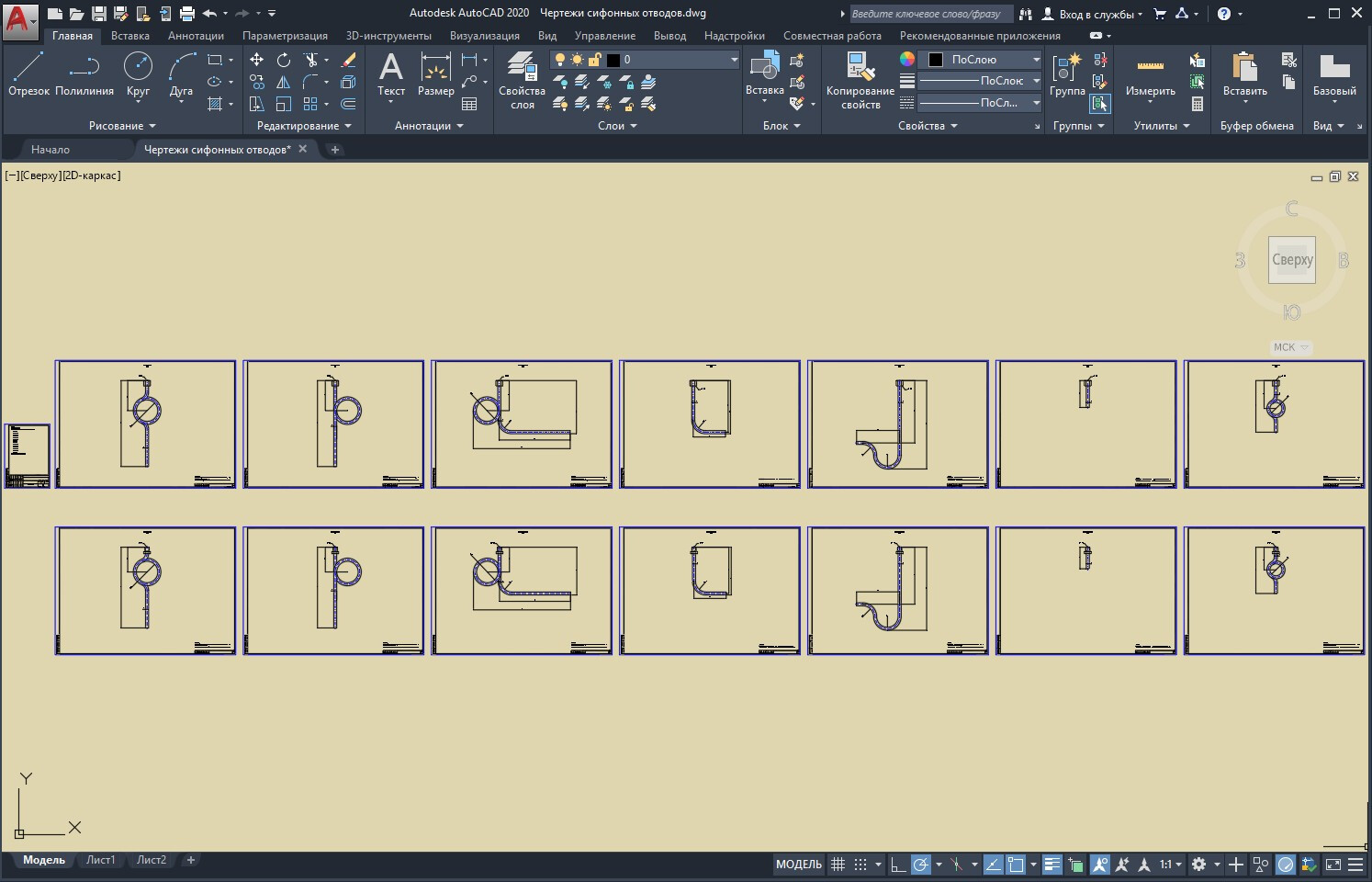

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

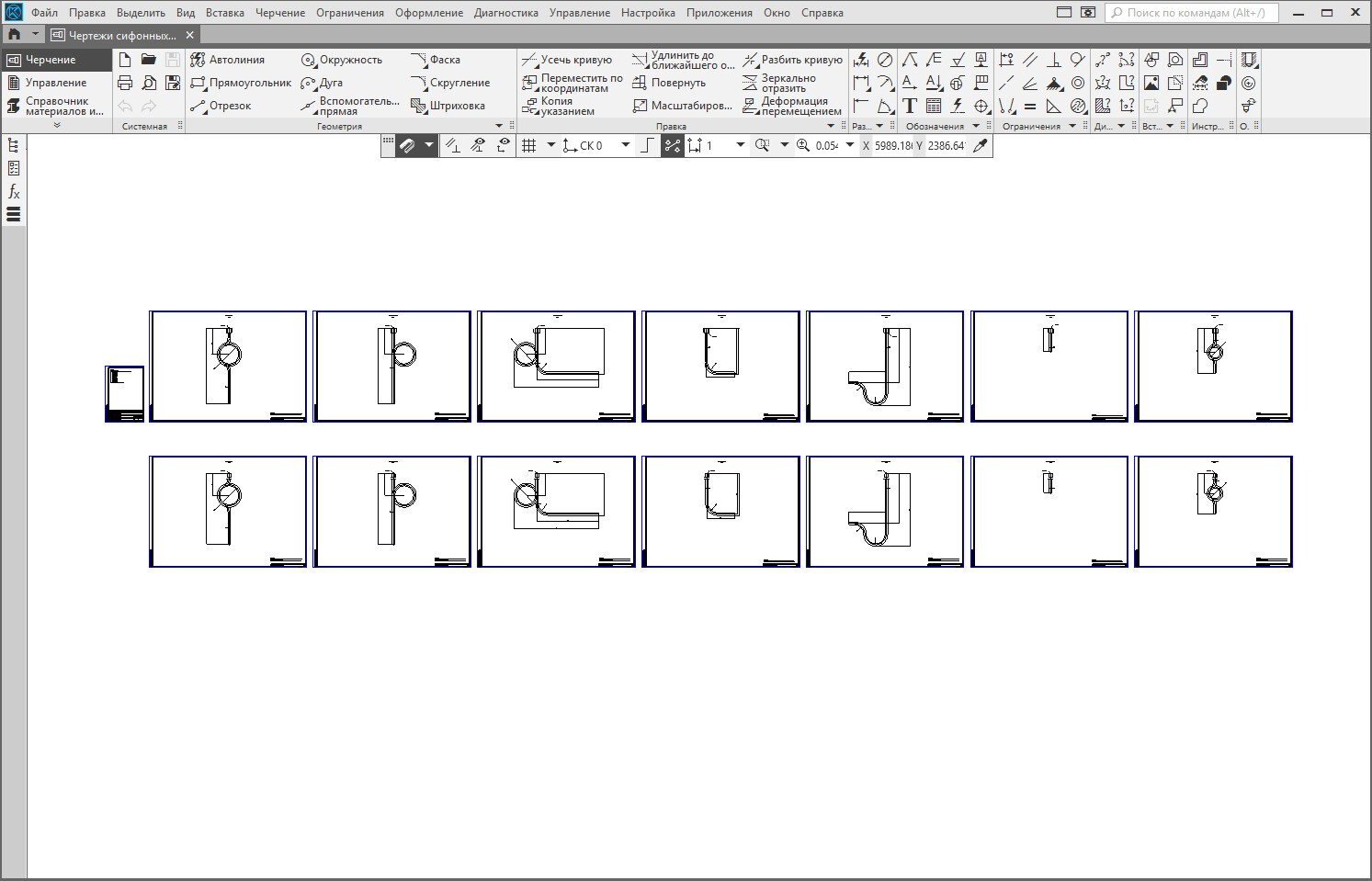

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

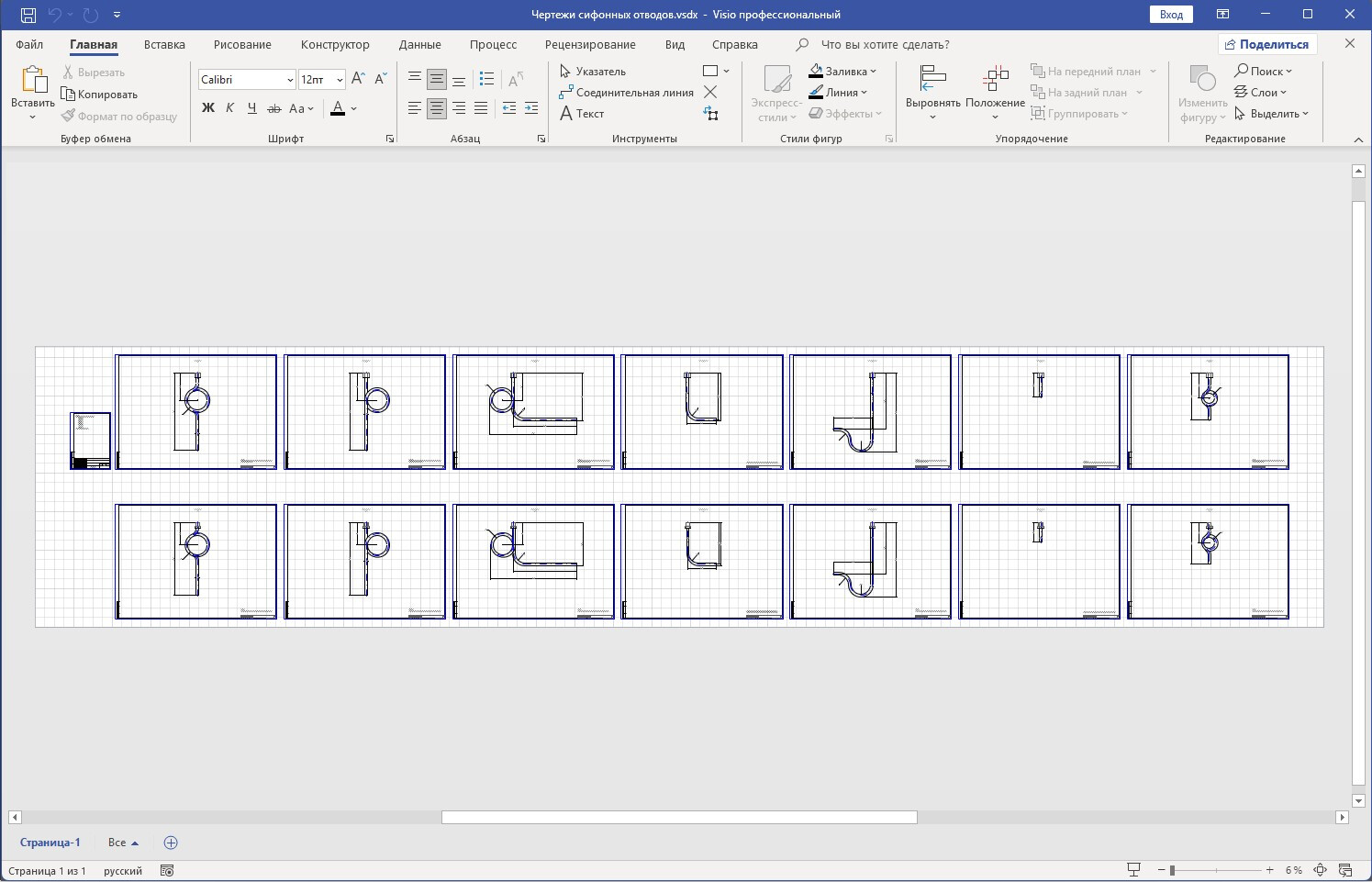

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
