Чертежи тройников импульсных линий

Общая характеристика чертежей тройников

Представленный комплект чертежей содержит конструкторскую документацию на тройники, применяемые в составе импульсных линий. Все чертежи выполнены в масштабе 1:1, что обеспечивает точное соответствие реальных размеров деталей их графическому изображению.

Каждый чертёж включает:

• детальное отображение конструкции изделия;
• проставленные габаритные и присоединительные размеры;
• обозначения типа и параметров резьбы;
• комментарии по используемым материалам и особенностям изготовления;
• технические требования к сборке и монтажу.

Типы тройников и их особенности

В комплект входят чертежи двух разновидностей соединительных элементов, различающихся конструкцией и способом монтажа.

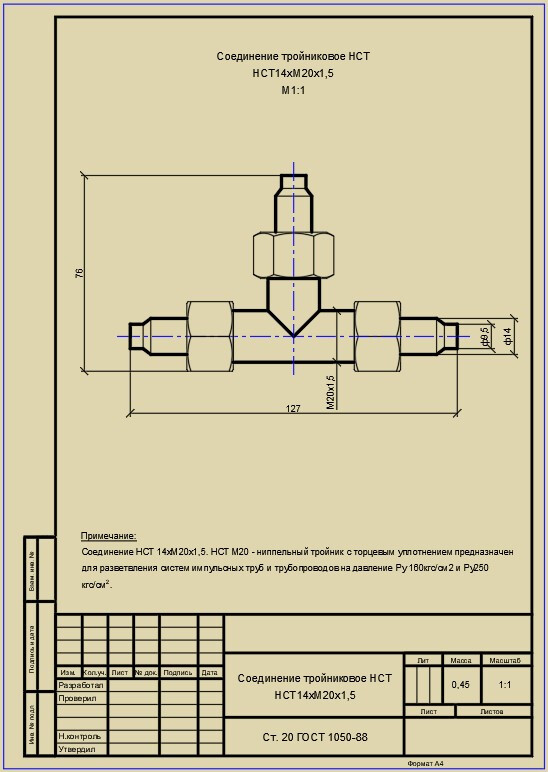

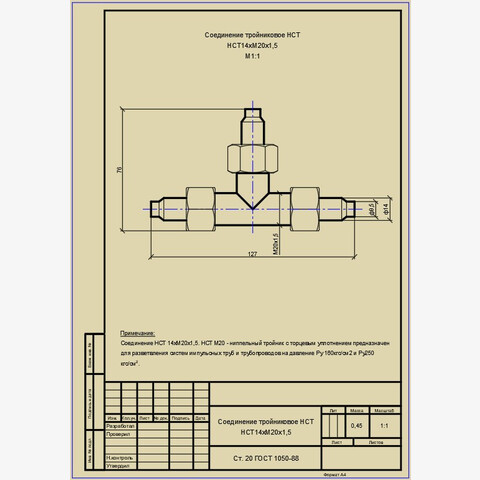

Тройниковое соединение НСТ НСТ14хМ20х1,5

Чертёж этого изделия демонстрирует тройник с комбинированным типом присоединения:

• один входной патрубок с номинальным размером 14 мм;
• два выходных патрубка с наружной резьбой М20×1,5;
• конструктивное исполнение соответствует требованиям для работы в составе импульсных линий;
• детализация узлов соединения позволяет оценить совместимость с сопрягаемыми элементами системы.

Ввертное тройниковое соединение СТВ М20х1,5 (сварной)

Данная модель представляет собой сварной тройник ввертного типа, предназначенный для надёжного монтажа в импульсных линиях. На чертеже отражены:

• конфигурация сварных швов и зоны сварки;
• параметры присоединительной резьбы М20×1,5 на всех трёх патрубках;
• особенности конструкции, обеспечивающие герметичность соединения;
• зоны механической обработки и требования к чистоте поверхности.

Форматы файлов:

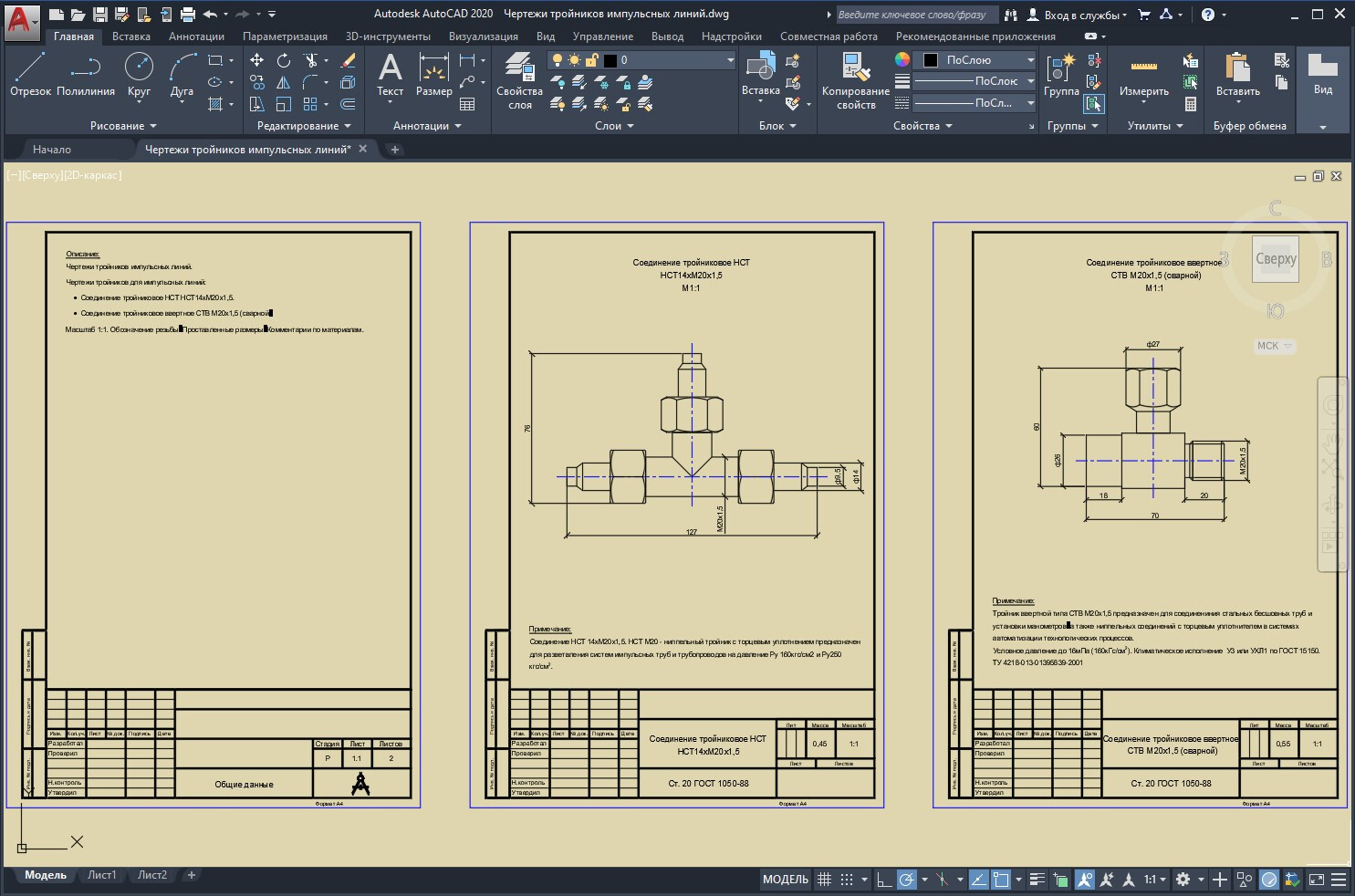

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

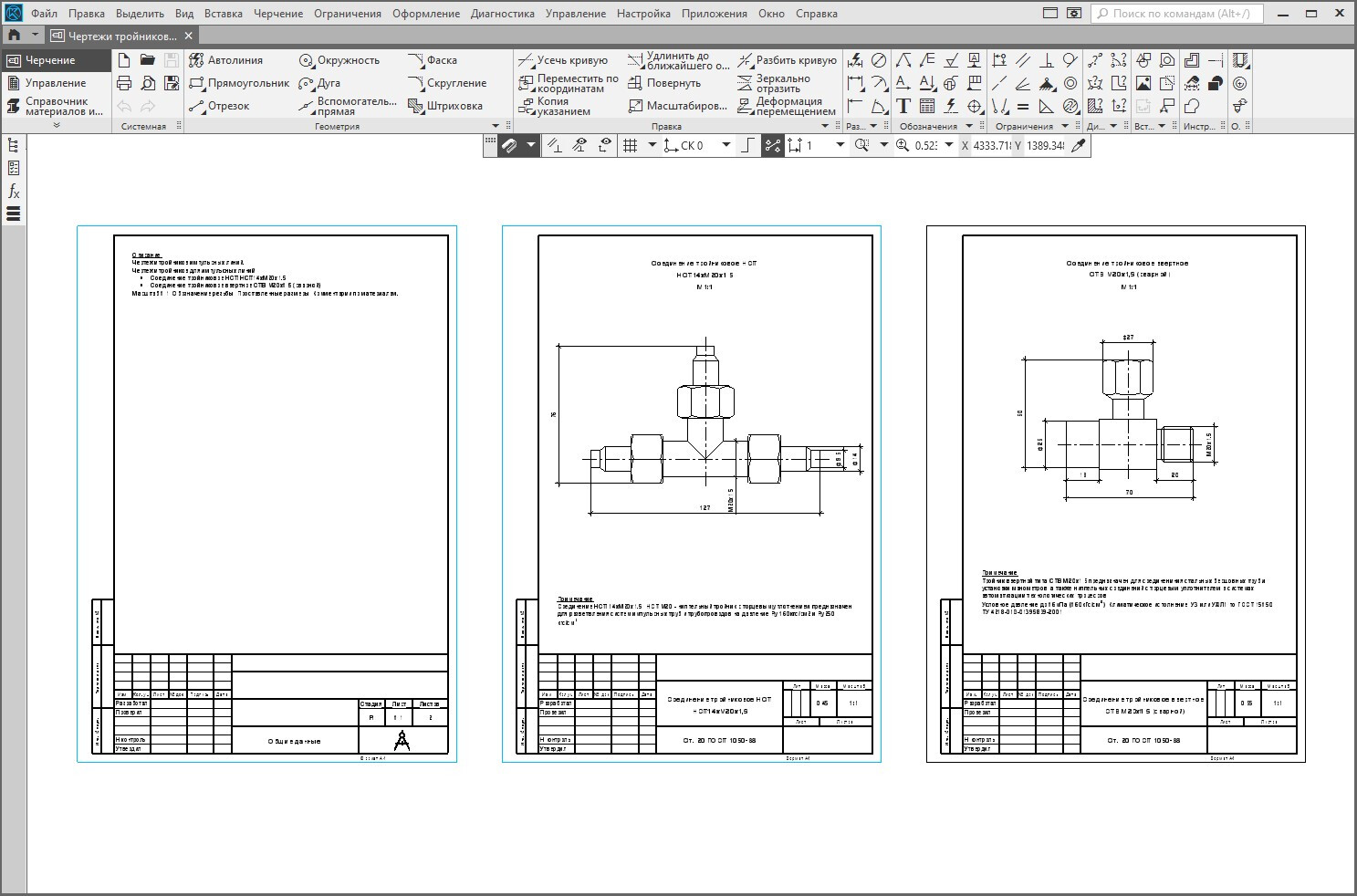

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

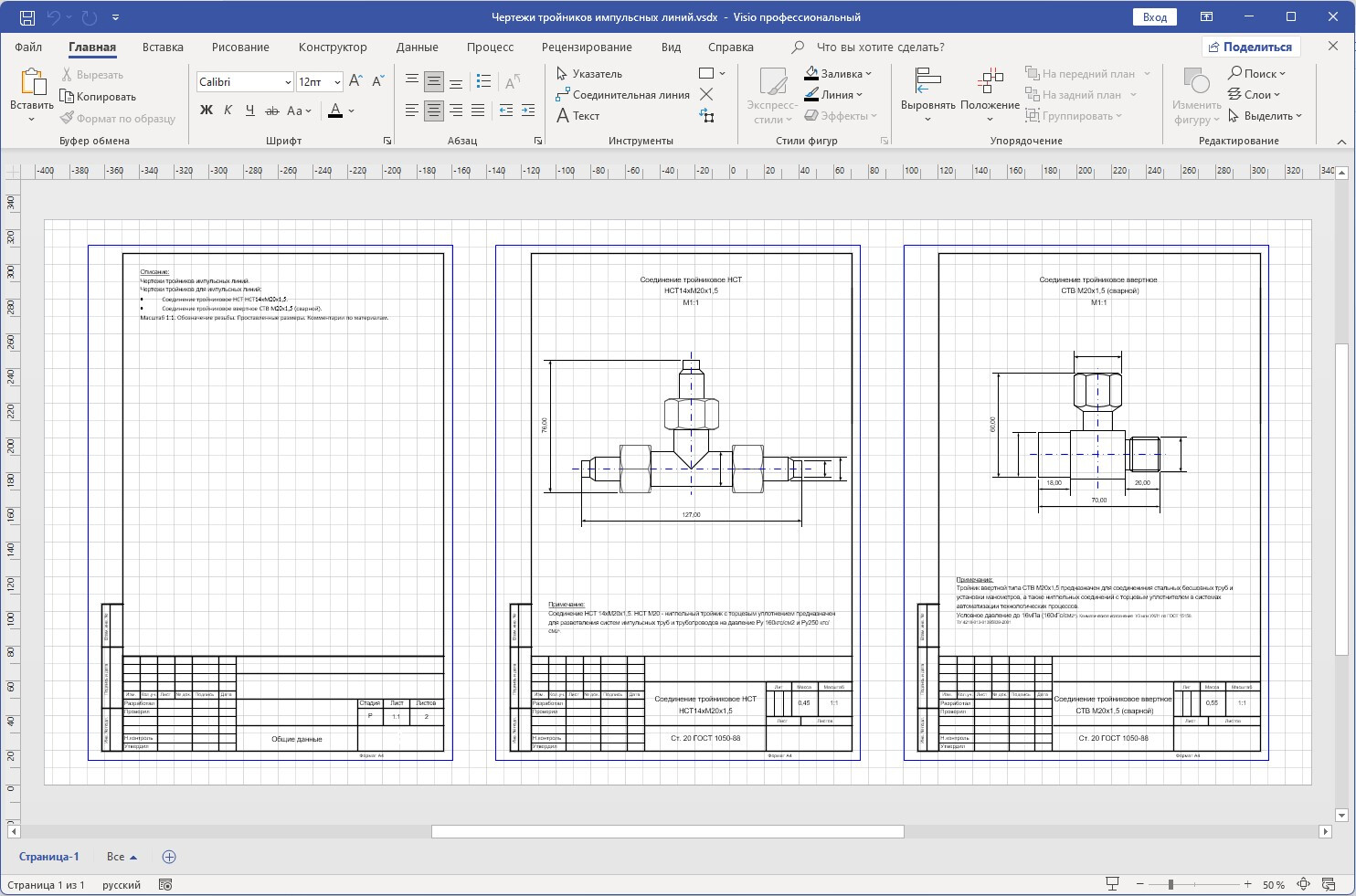

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
