Чертеж ЭКМ

Что входит в комплект чертежей ЭКМ

Для проектирования, монтажа и корректной эксплуатации оборудования критически важна полная техническая документация. В нашем каталоге представлен комплект чертежей ЭКМ, который закрывает все ключевые потребности инженеров и технических специалистов.

В состав комплекта входят два основных документа, обеспечивающих полное представление об изделии:

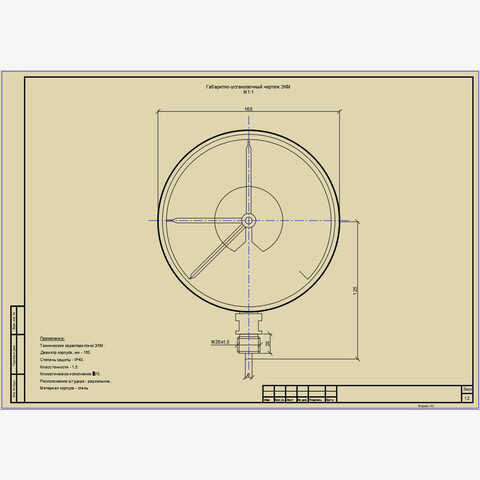

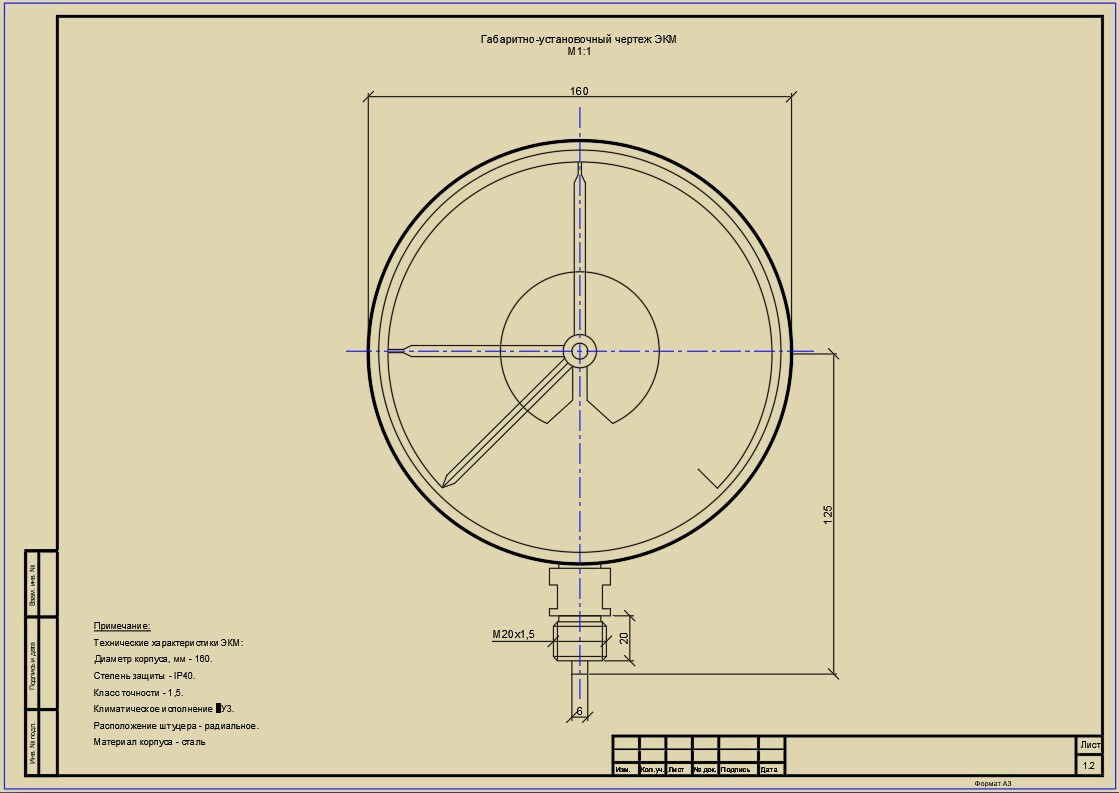

• Габаритно-установочный чертёж ЭКМ. Позволяет точно определить место установки оборудования, учесть монтажные зазоры и сопряжения с другими элементами системы. На чертеже отражены все присоединительные размеры и точки крепления — это существенно ускоряет этап подготовки площадки и снижает риски ошибок при монтаже.
• Принципиальная электрическая схема ЭКМ. Детально описывает электрические связи и компоненты устройства, что необходимо для подключения, наладки и последующего обслуживания. Схема служит основой для разработки внешних кабельных соединений и проверки правильности коммутации.

Технические особенности чертежей ЭКМ

Ключевое преимущество комплекта — высокая детализация: чертежи выполнены в масштабе 1:1, что даёт максимально точное представление о реальных размерах изделия. Такой подход позволяет исключить погрешности при планировании и расчётах, а также использовать документацию напрямую для изготовления шаблонов и оснастки.

Подробные размерные цепочки и чёткая проработка всех узлов делают комплект чертежей ЭКМ универсальным инструментом как для проектных организаций, так и для монтажных бригад. Документация соответствует требованиям отраслевых стандартов и готова к применению в рабочей практике.

Форматы файлов:

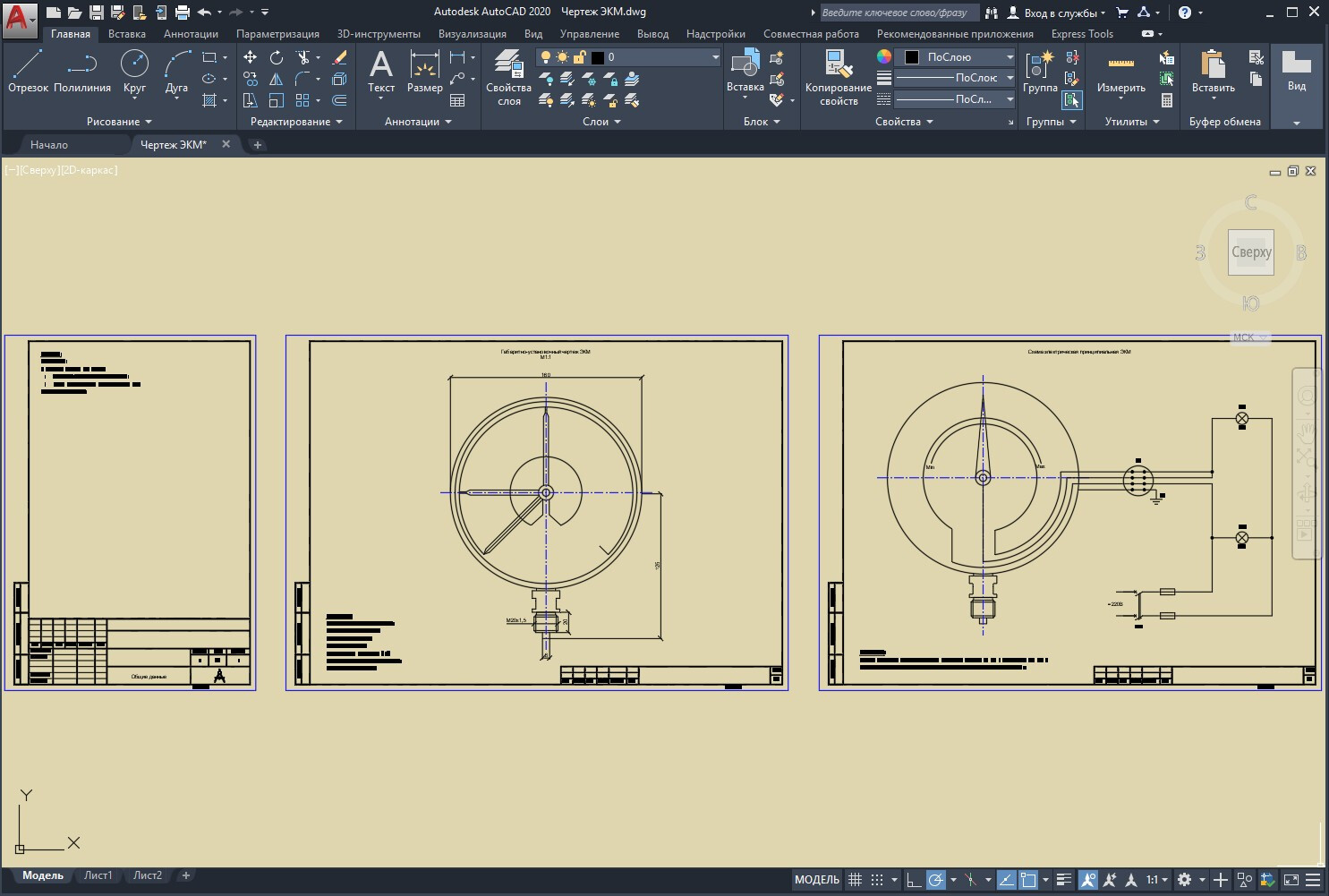

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

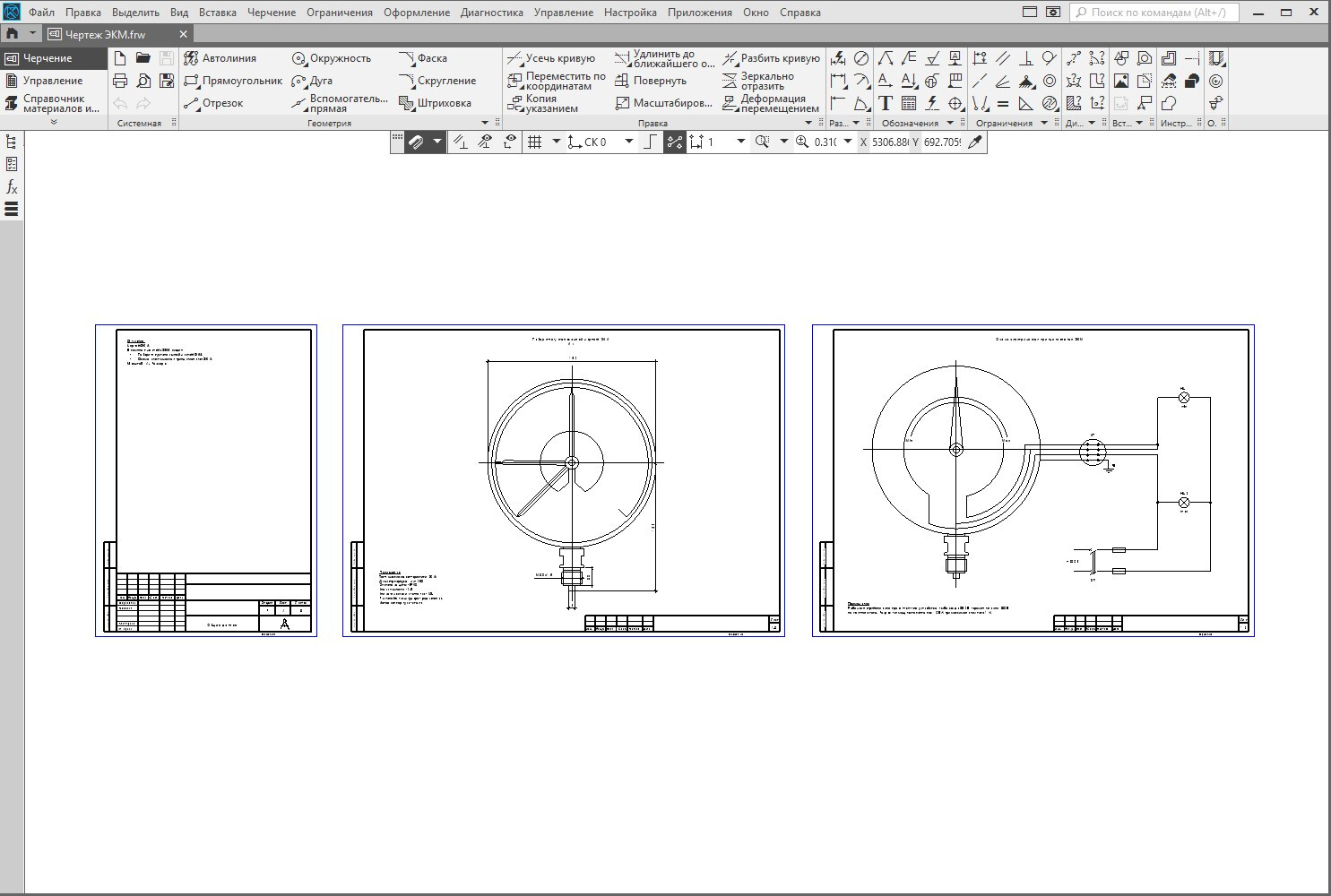

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

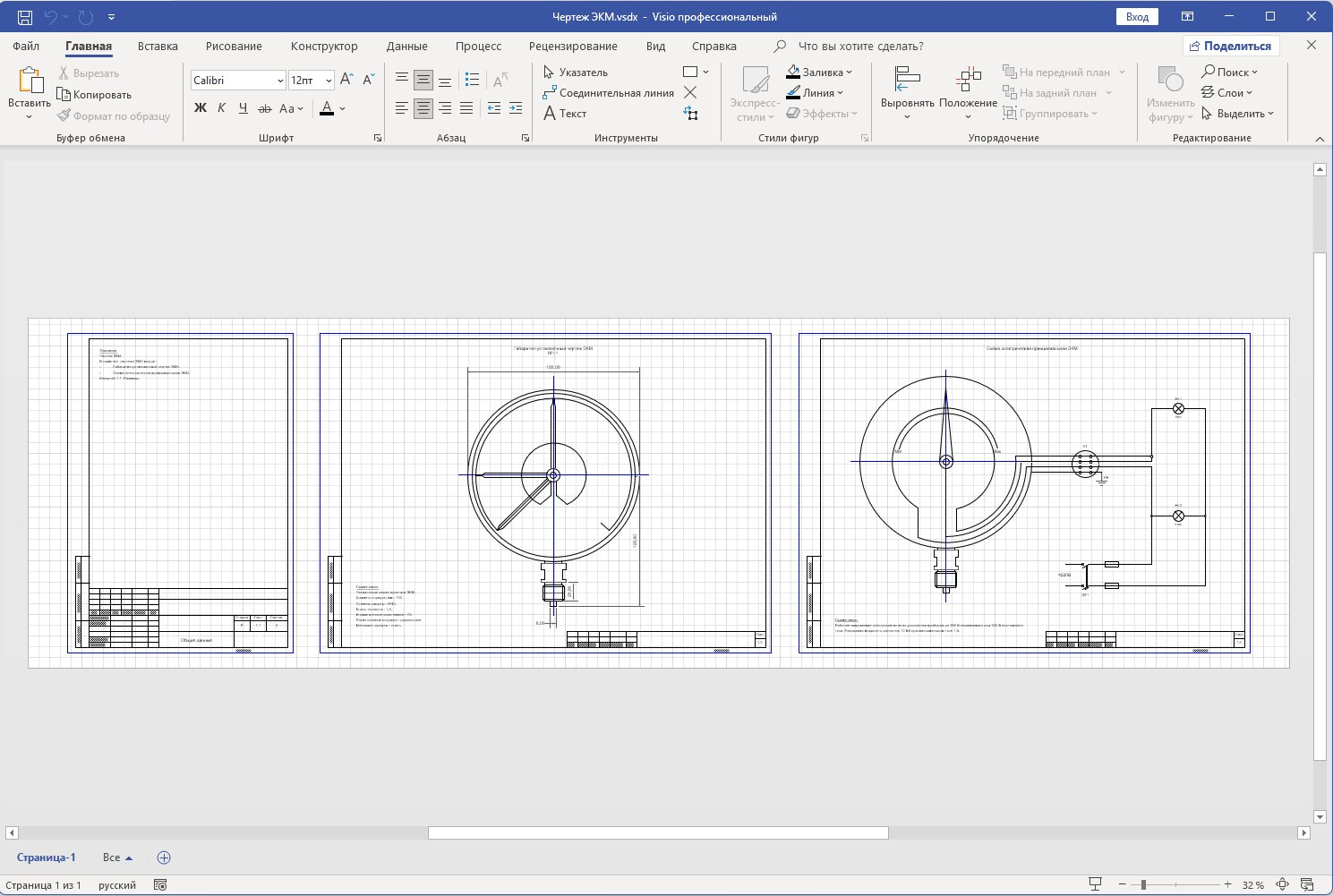

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
