Чертежи полипропиленовых сальников

Техническая документация на полипропиленовые сальники

Полипропиленовые сальники — востребованный элемент в инженерных системах: они обеспечивают герметичность соединений и устойчивы к воздействию ряда агрессивных сред. Для проектирования и монтажа критически важно располагать точной конструкторской документацией. В нашем каталоге представлены рабочие чертежи сальников в масштабе 1:1 — это позволяет использовать их напрямую для производства или интеграции в сборочные узлы.

Чертежи содержат полные габаритные размеры и проекции, необходимые для корректного подбора и установки изделий. Документация включает вид сверху и вид спереди — такой набор проекций даёт исчерпывающее представление о геометрии детали и упрощает работу проектировщика.

Доступные типоразмеры полипропиленовых сальников

В линейке представлены следующие варианты исполнения:

• Полипропиленовый сальник с внутренним диаметром 20 мм и наружным — 22 мм.
• Изделие с d = 25 мм и D = 27 мм — оптимальный вариант для стандартных соединений.
• Сальник с d = 25 мм и увеличенным наружным диаметром D = 32 мм — для узлов с повышенными требованиями к посадке.

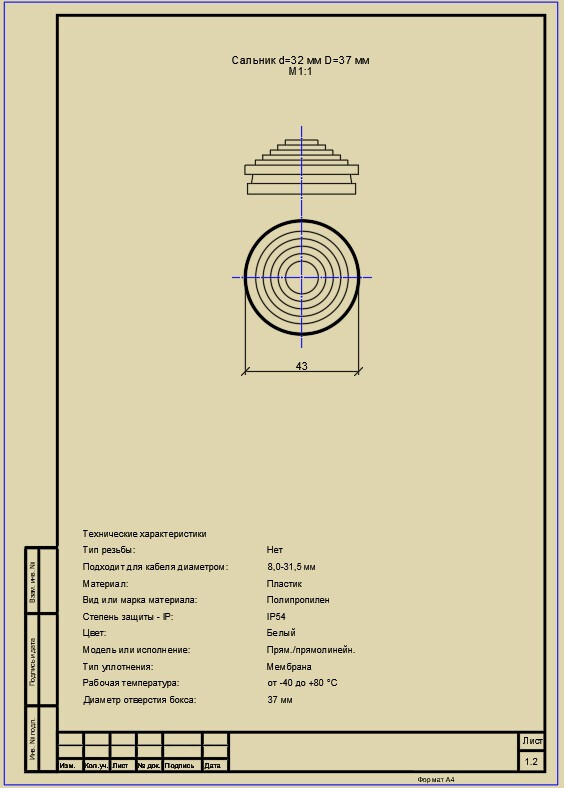

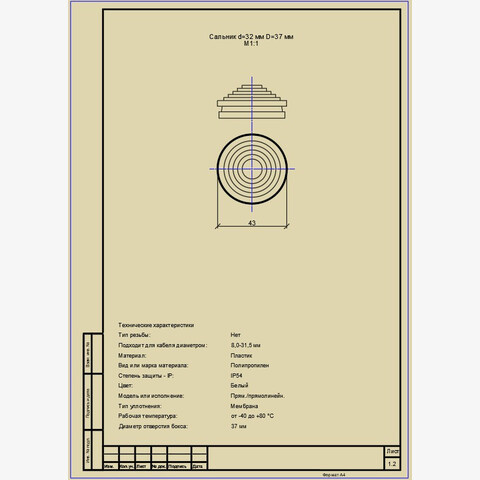

• Модель с d = 32 мм и D = 37 мм — подходит для более массивных трубопроводов и нагруженных узлов.
• Крупногабаритный сальник с d = 40 мм и D = 49 мм — для мощных магистралей и промышленных систем.

Все чертежи выполнены в масштабе 1:1 и содержат габаритные размеры, что гарантирует точное соответствие изготавливаемых деталей проектным требованиям. Документация подходит для использования в CAD-системах, а также для передачи на производство.

Форматы файлов:

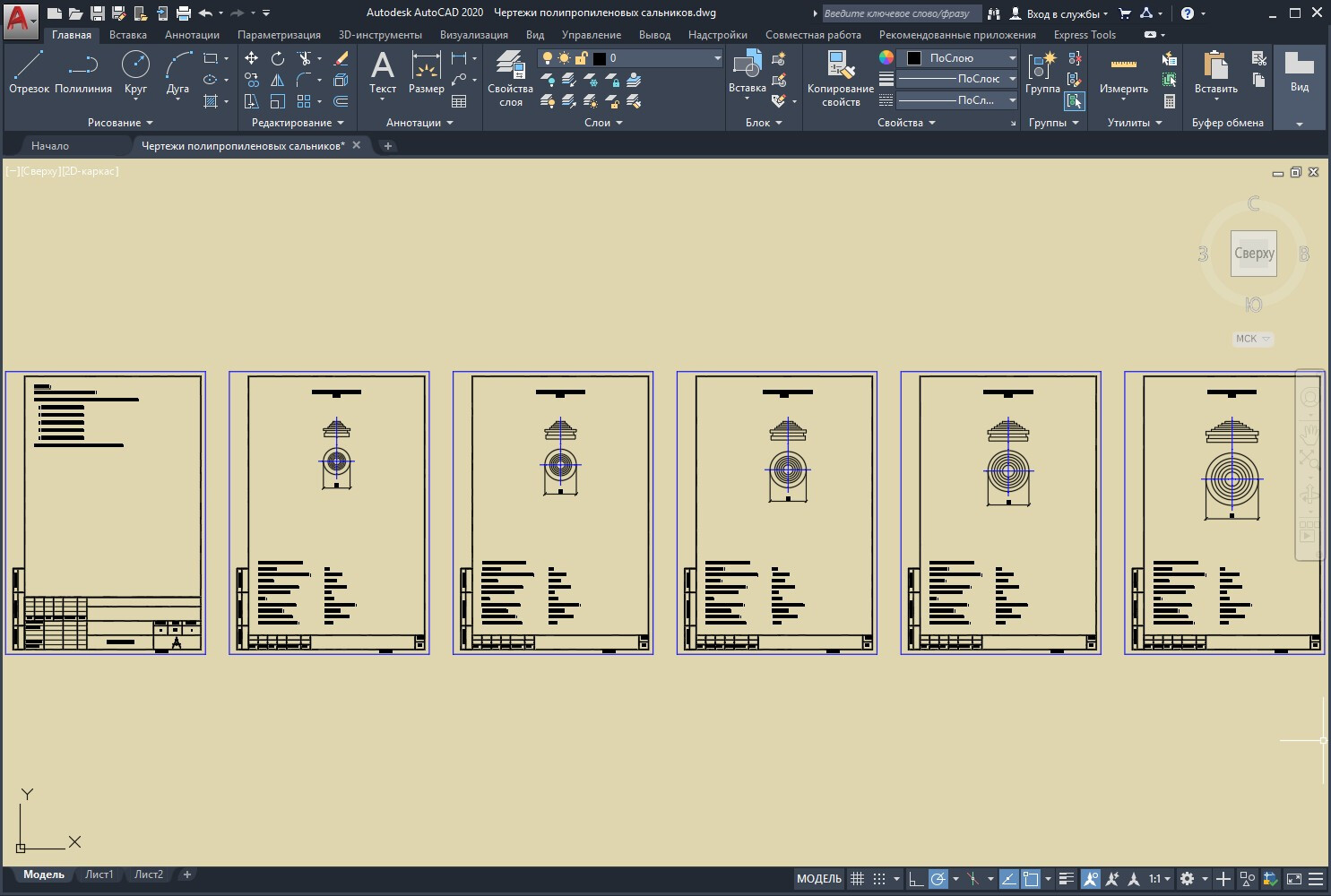

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

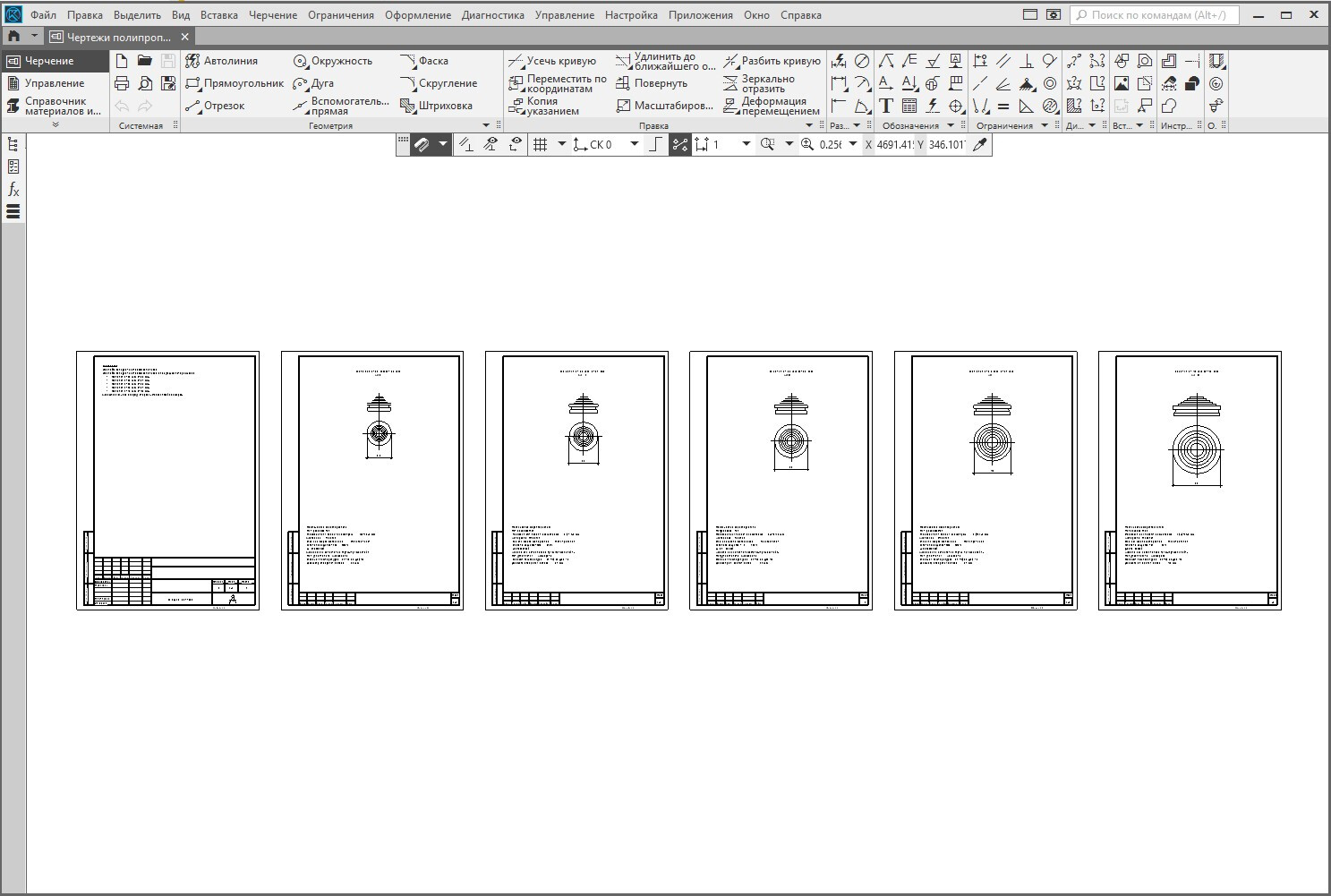

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

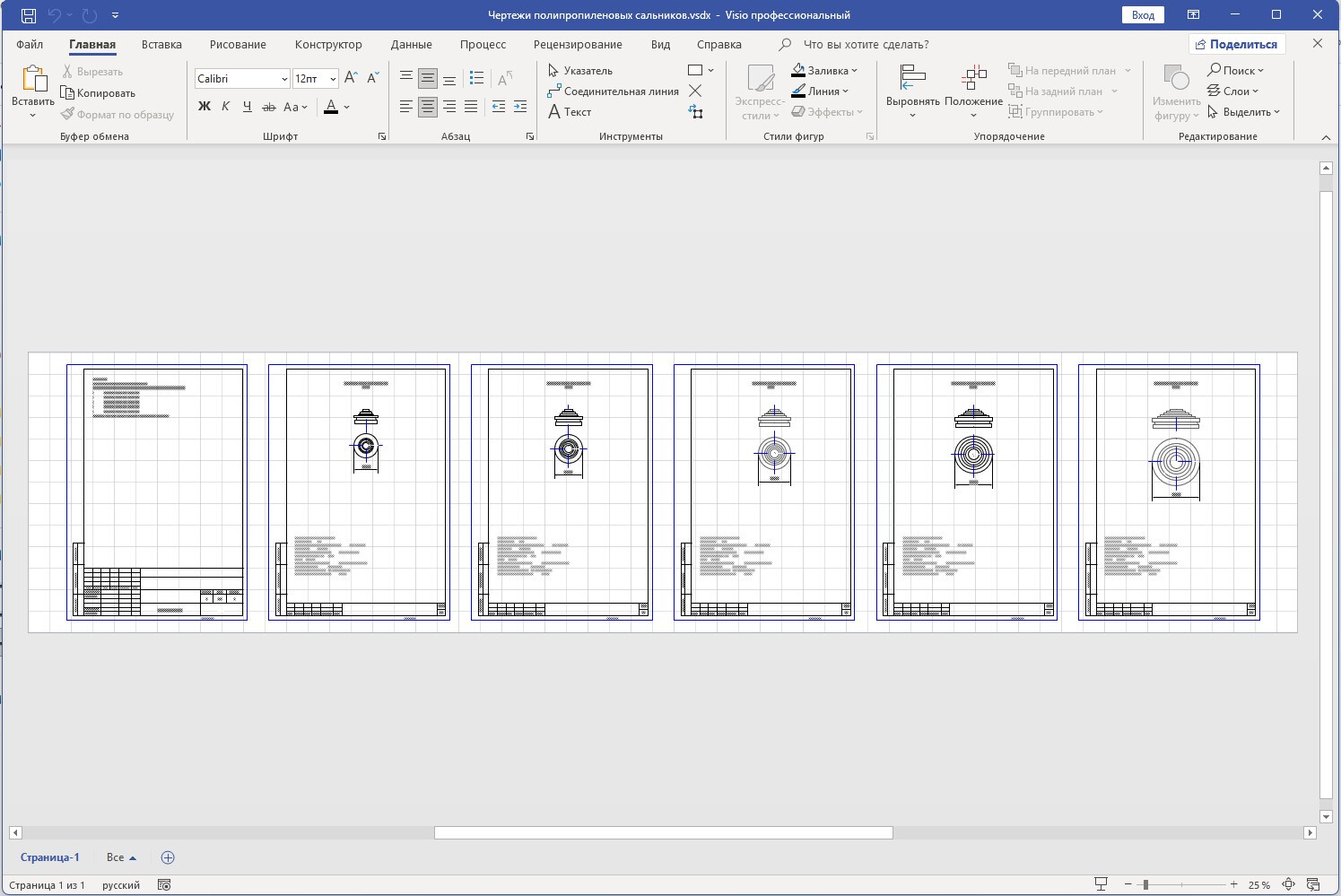

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
