Обозначение приборов по ГОСТ 2.781-96

Стандартизация обозначений в проектной документации

При разработке технической документации критически важно соблюдать единые стандарты отображения оборудования. В России для этого действует ГОСТ 2.781‑96 — норматив, регламентирующий условно‑графические обозначения контрольно‑измерительных устройств.

Какие приборы охватываются стандартом?

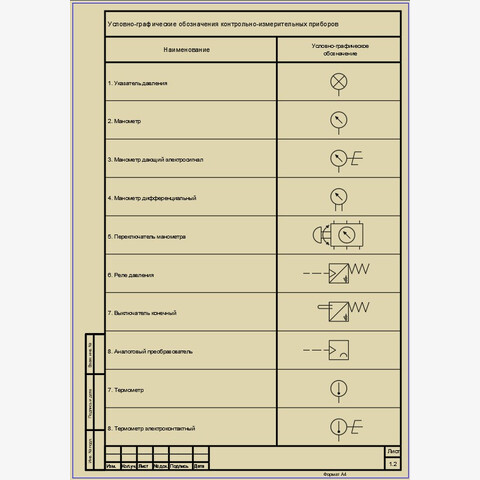

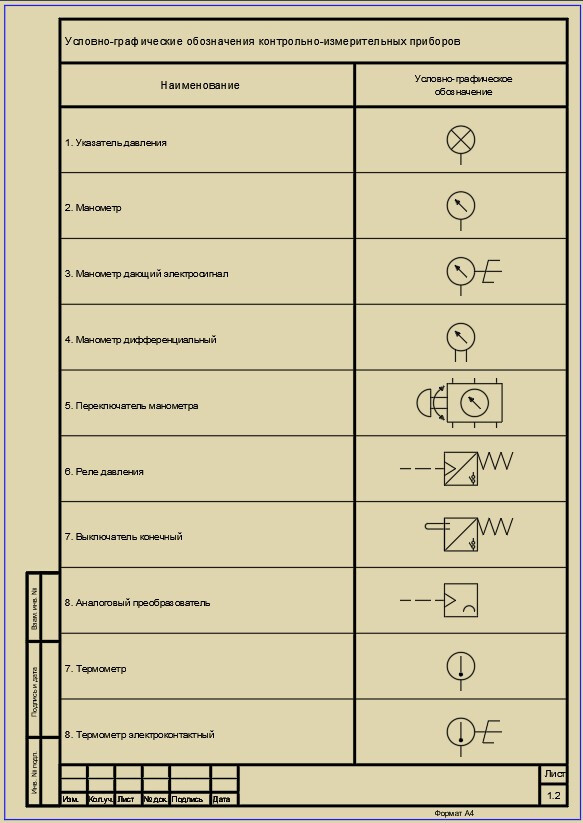

ГОСТ 2.781‑96 унифицирует символы для широкого спектра измерительного оборудования, включая:

• приборы для измерения давления (манометры);
• устройства контроля температуры (термометры);
• датчики уровня заполнения ёмкостей (указатели уровня);
• инструменты учёта расхода веществ (расходомеры);
• прочие контрольно‑измерительные устройства.

Оптимизация работы в AutoCAD: создание библиотек элементов

Чтобы ускорить проектирование и обеспечить соответствие стандартам, рекомендуется сформировать собственную библиотеку графических элементов в среде AutoCAD.

Пошаговая инструкция:

1. Используя встроенные инструменты AutoCAD, преобразуйте стандартизированные обозначения из ГОСТ 2.781‑96 в блоки — повторно используемые элементы чертежа.
2. Сгруппируйте созданные блоки по категориям (например, «Давление», «Температура», «Расход»).

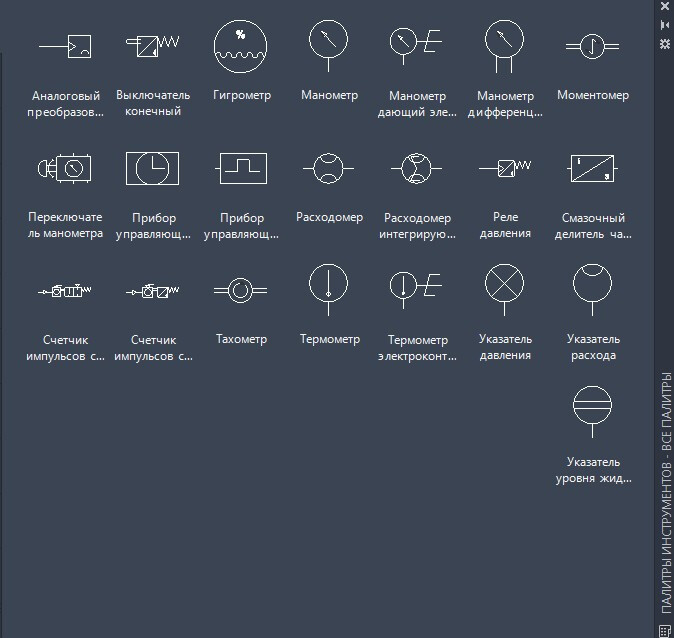

3. Добавьте сформированные группы в инструментальную палитру AutoCAD — это позволит:
   • мгновенно вставлять нужные символы в чертежи;
   • гарантировать единообразие обозначений во всех проектах;
   • сократить время на оформление документации.

Такой подход не только повышает производительность, но и минимизирует риск ошибок, связанных с ручным рисованием условных знаков.

Форматы файлов:

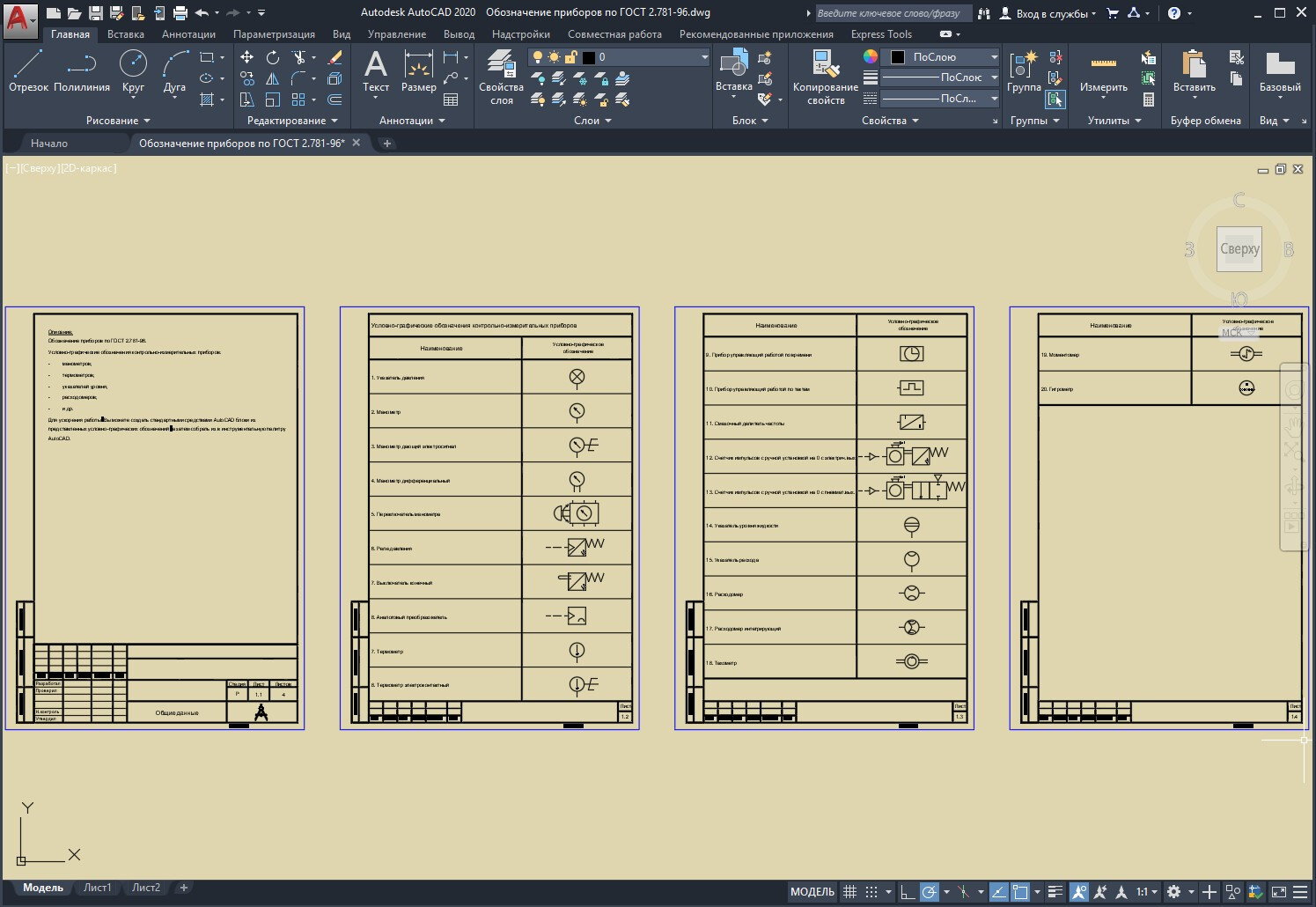

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

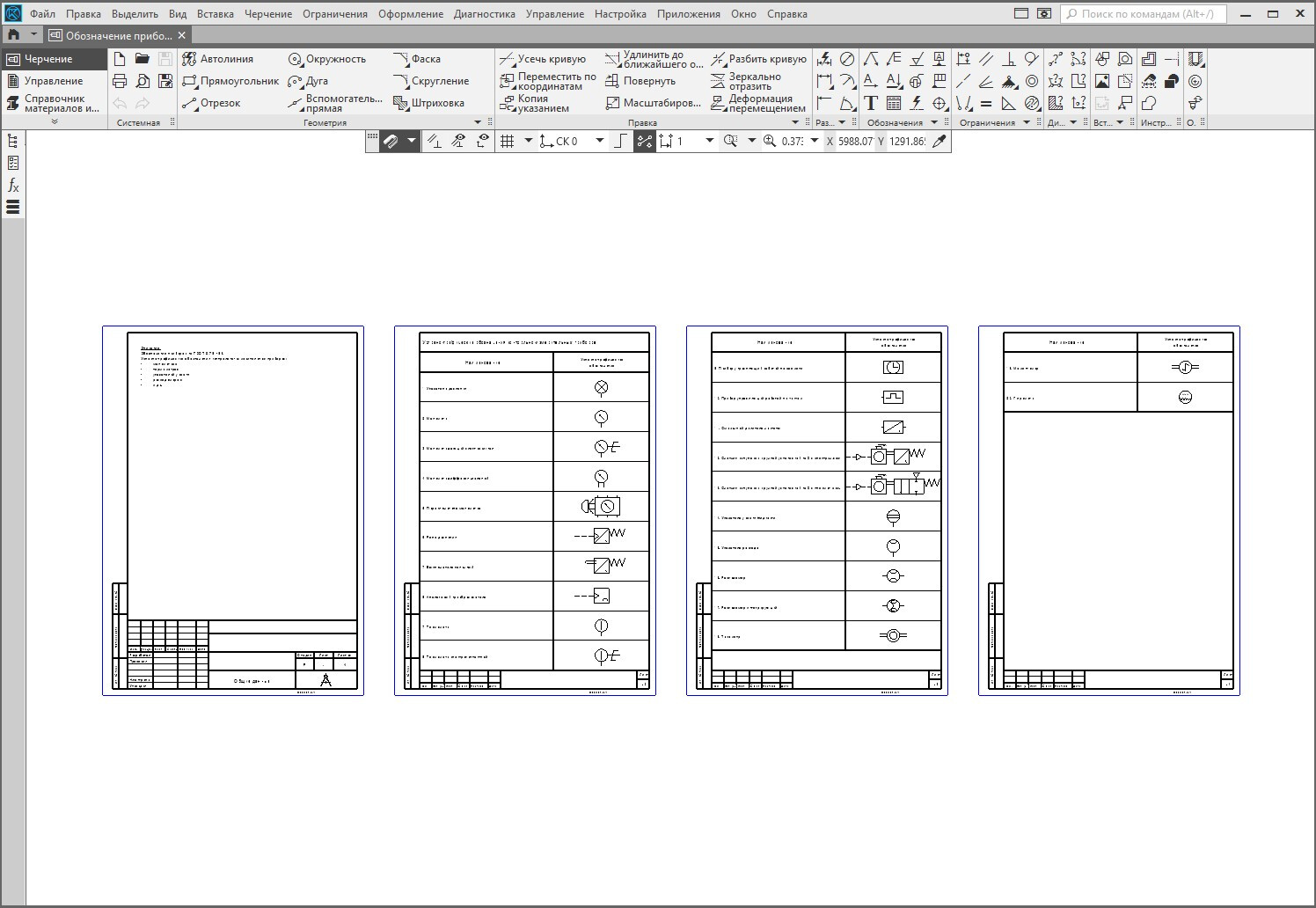

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

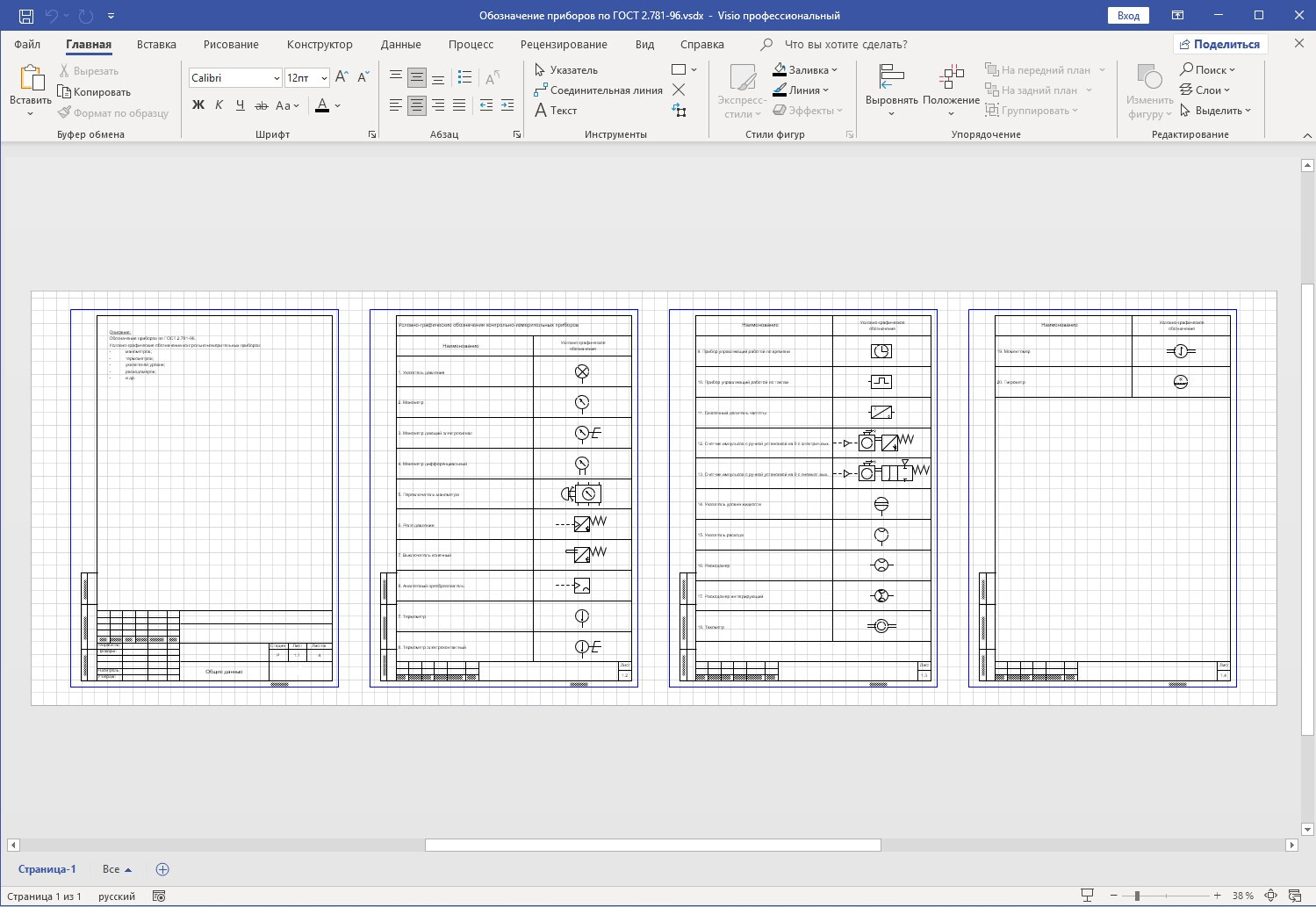

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
