Обозначение ЧРП на схемах

Как изображают ЧРП на схемах: обзор нормативных требований

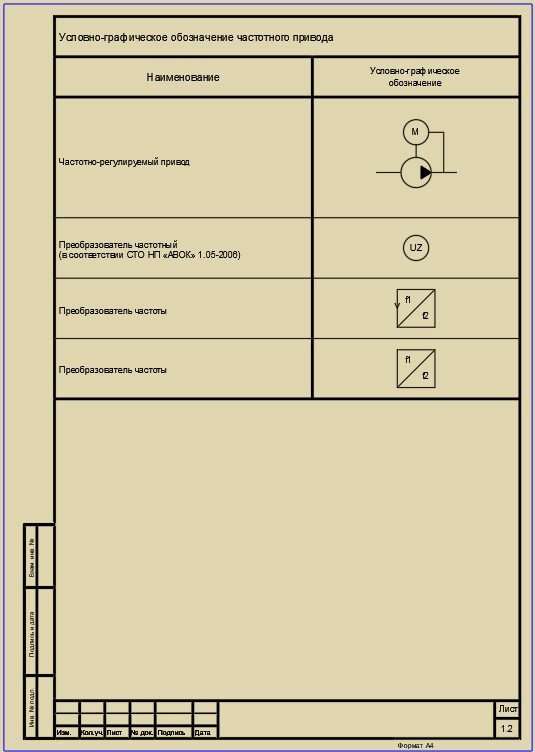

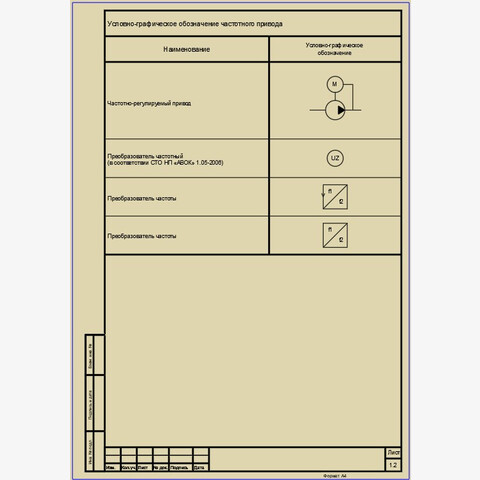

Преобразователь частоты (частотно-регулируемый привод, или ЧРП) на технической документации отображают с помощью специального графического символа. Его вид не произволен — он закреплён в ряде нормативно-технических документов, которые задают единый подход к оформлению схем и чертежей.

Какие стандарты регламентируют обозначение

Правила изображения преобразователя частоты зафиксированы сразу в нескольких нормативных актах. В их числе — СТО НП «АВОК» 1.05-2006, который задаёт чёткие требования к условным обозначениям в соответствующей области. Следование этим нормам обеспечивает однозначность чтения схем как для проектировщиков, так и для монтажников и эксплуатационного персонала.

Единообразие обозначений критически важно при разработке проектной документации, согласовании решений и последующем обслуживании оборудования: оно исключает разночтения и снижает риск ошибок на всех этапах работы.

Форматы файлов:

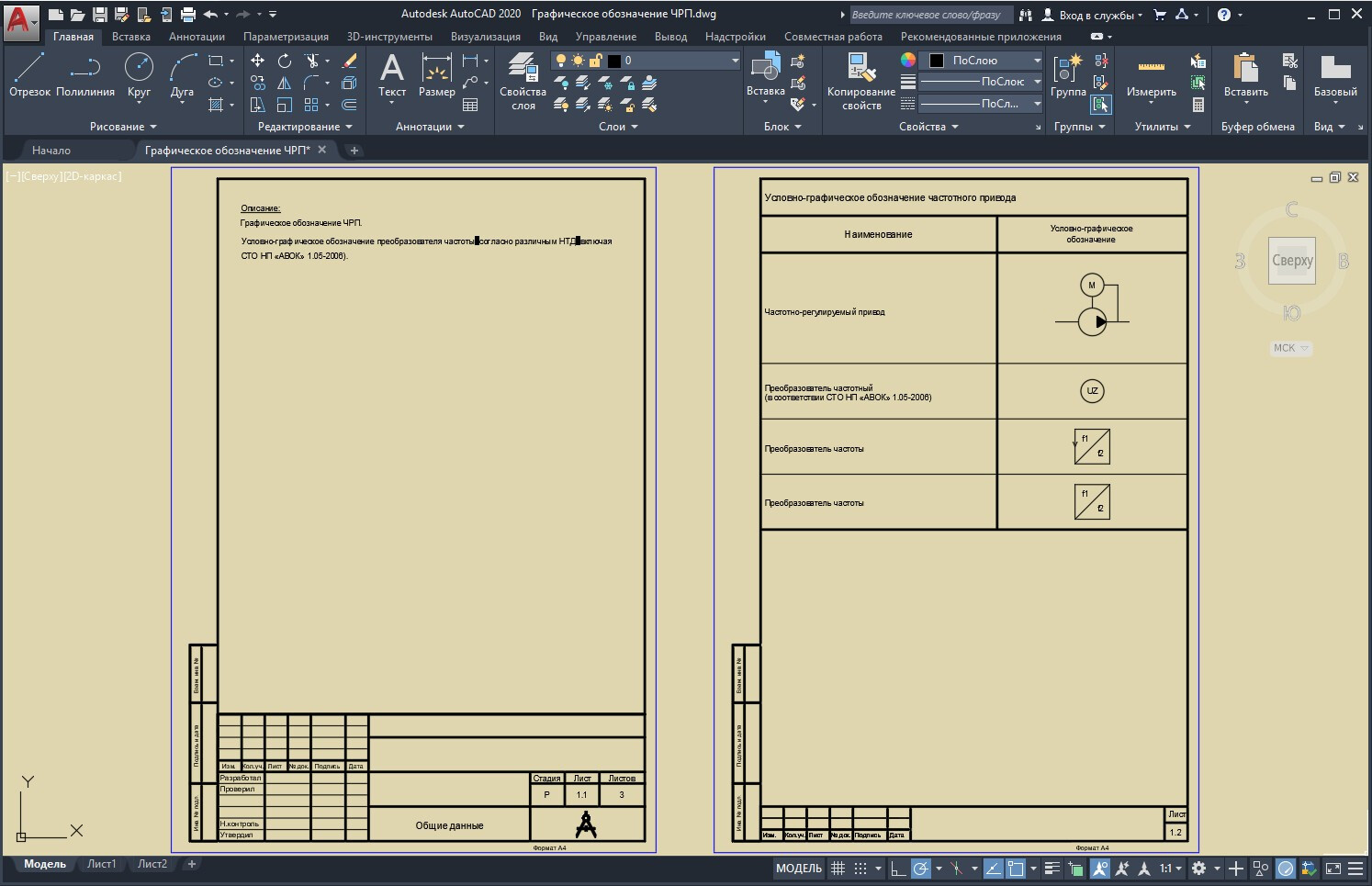

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

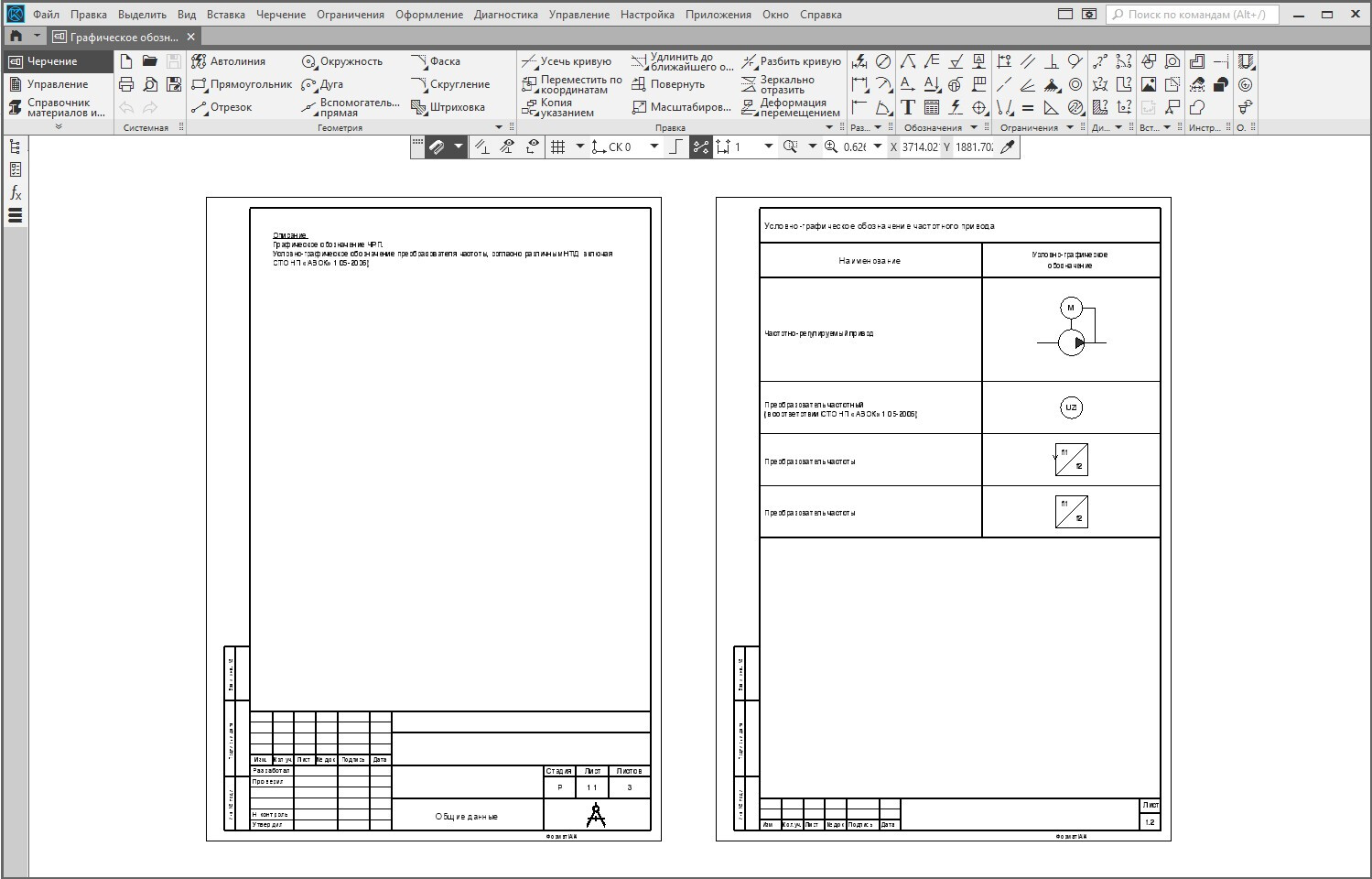

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

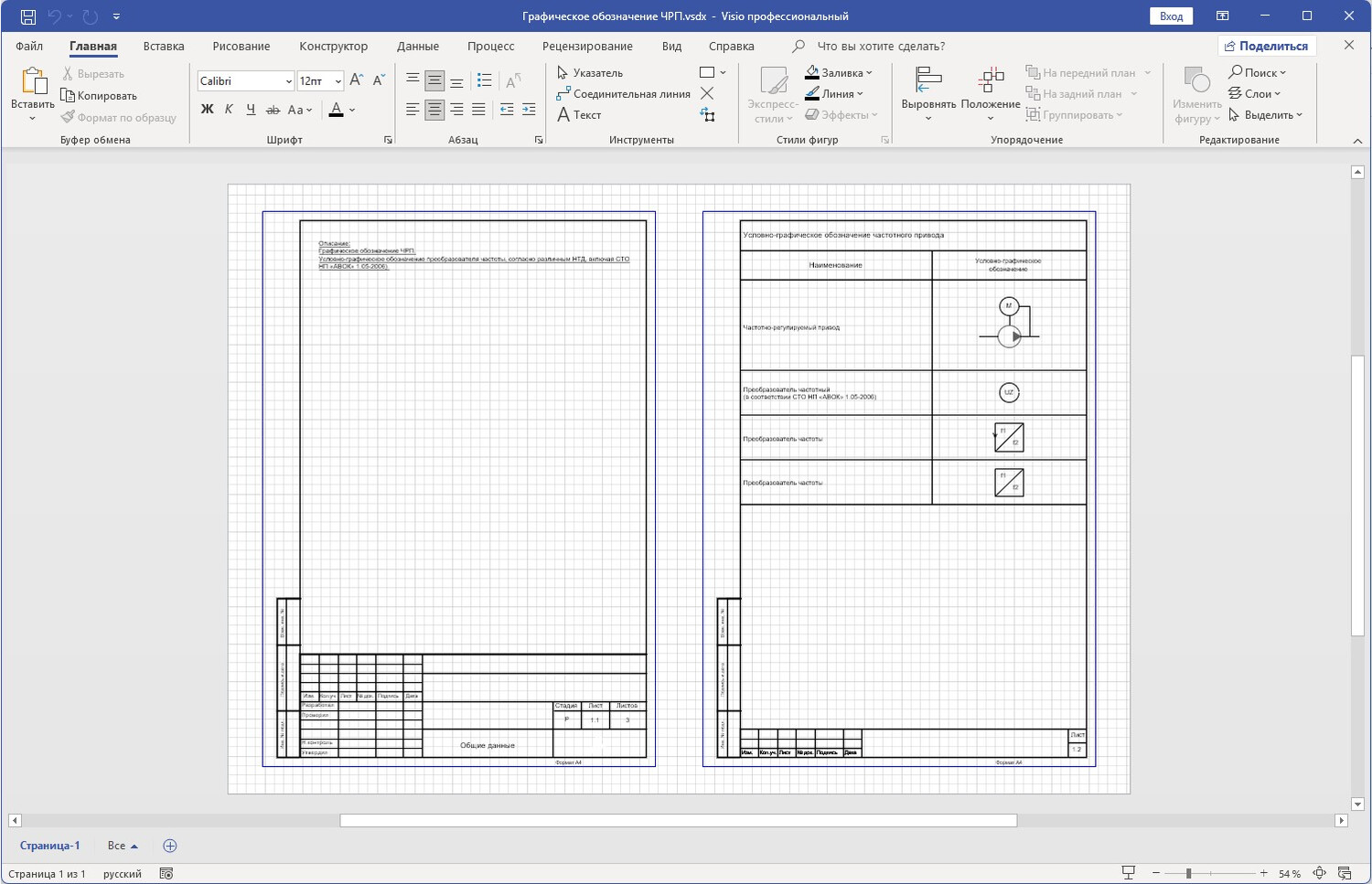

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
