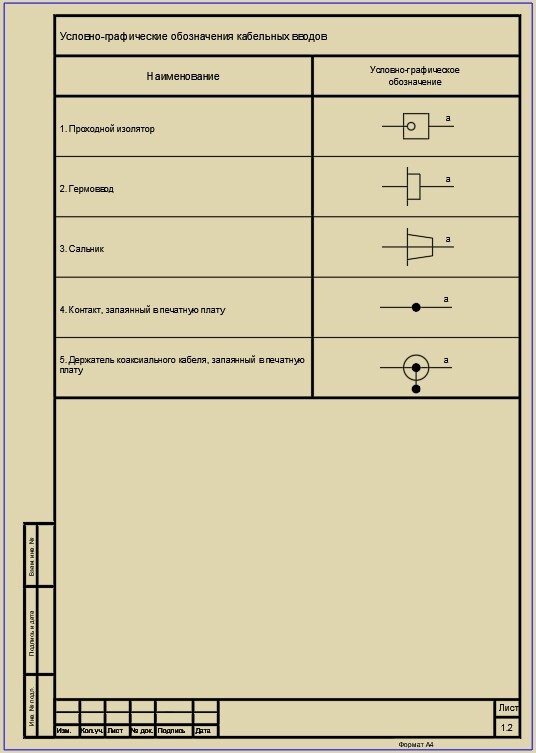

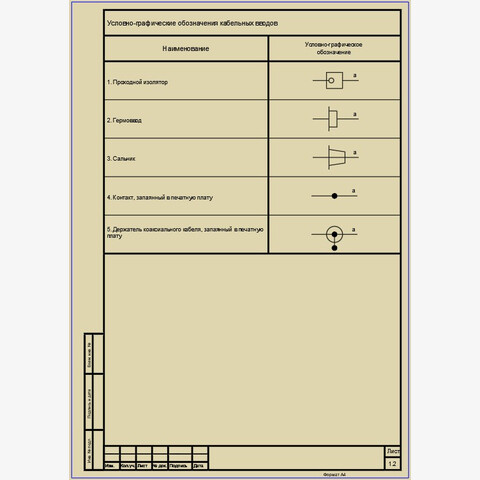

Обозначение кабельных вводов

Как обозначаются кабельные вводы

При разработке технических схем важно придерживаться единых правил отображения различных элементов — в том числе кабельных вводов. Их визуальное представление на чертежах не может быть произвольным: оно подчиняется утверждённым стандартам.

Нормативная база для графических обозначений

Для унификации проектной документации в России действует система стандартов. В частности, правила изображения кабельных вводов регламентируются ГОСТ 2.702‑2011. Этот норматив устанавливает:

• единый набор условно‑графических символов;
• требования к их начертанию;
• правила размещения обозначений на схемах.

Значение стандартизации в проектировании

Использование унифицированных обозначений критически важно для:

• обеспечения однозначного понимания схем всеми участниками проекта — от инженеров до монтажников;
• сокращения риска ошибок при реализации электроустановок;
• упрощения согласования и проверки технической документации;
• совместимости проектов между разными организациями и регионами.

Следование ГОСТ 2.702‑2011 позволяет создать чёткий, информативный и юридически корректный документ, который будет корректно интерпретирован на всех этапах работы с объектом.

Форматы файлов:

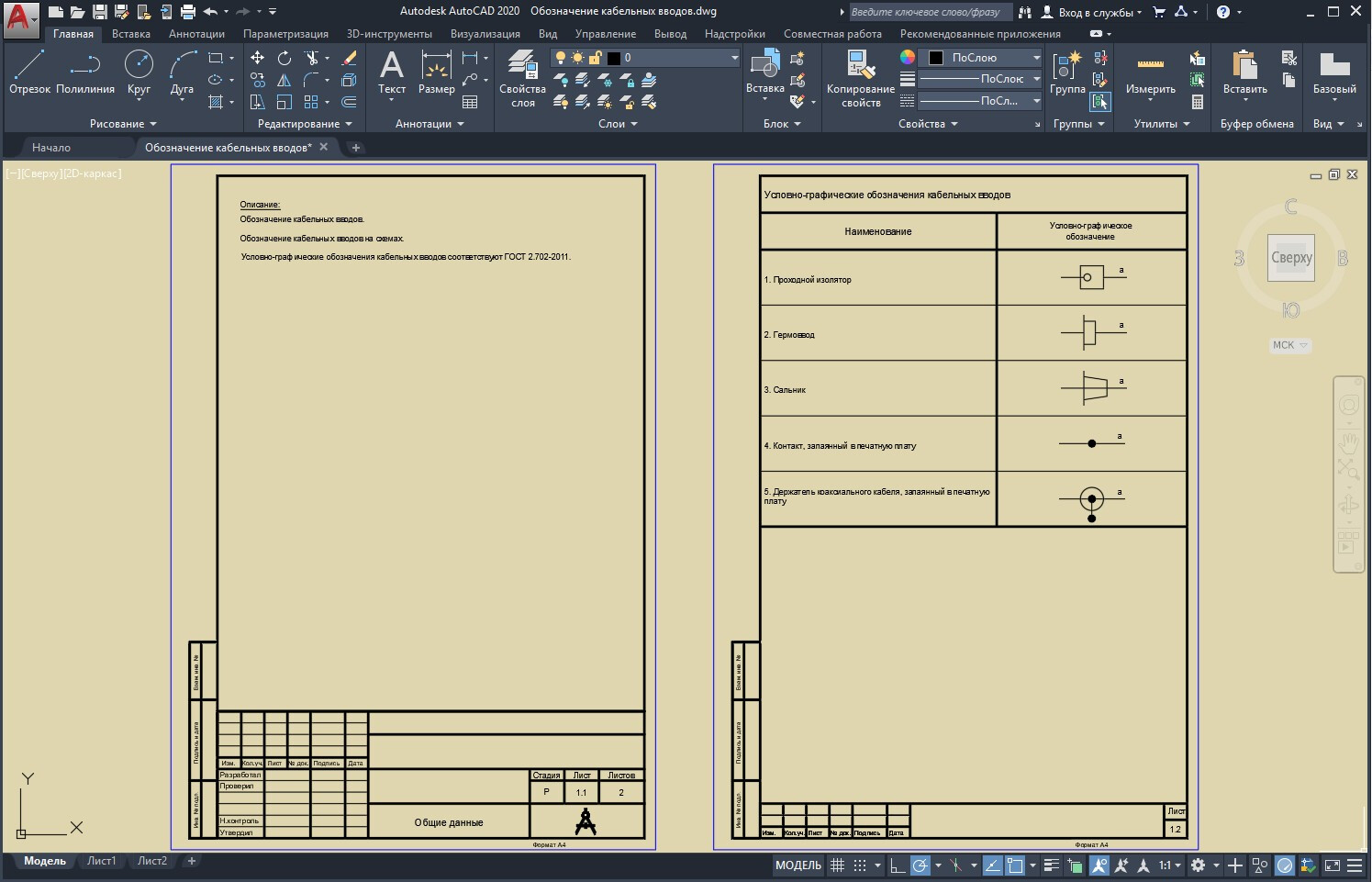

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

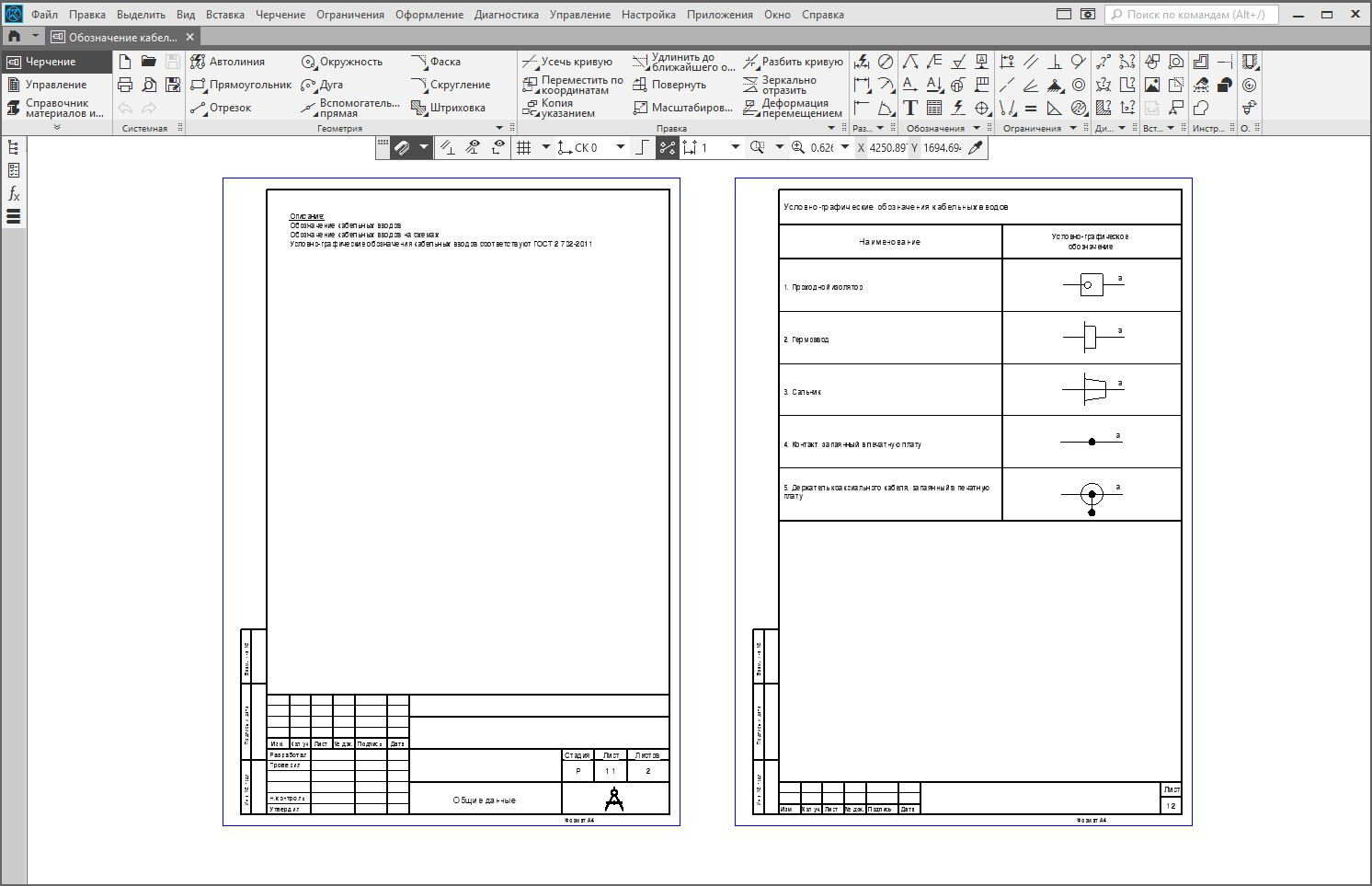

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

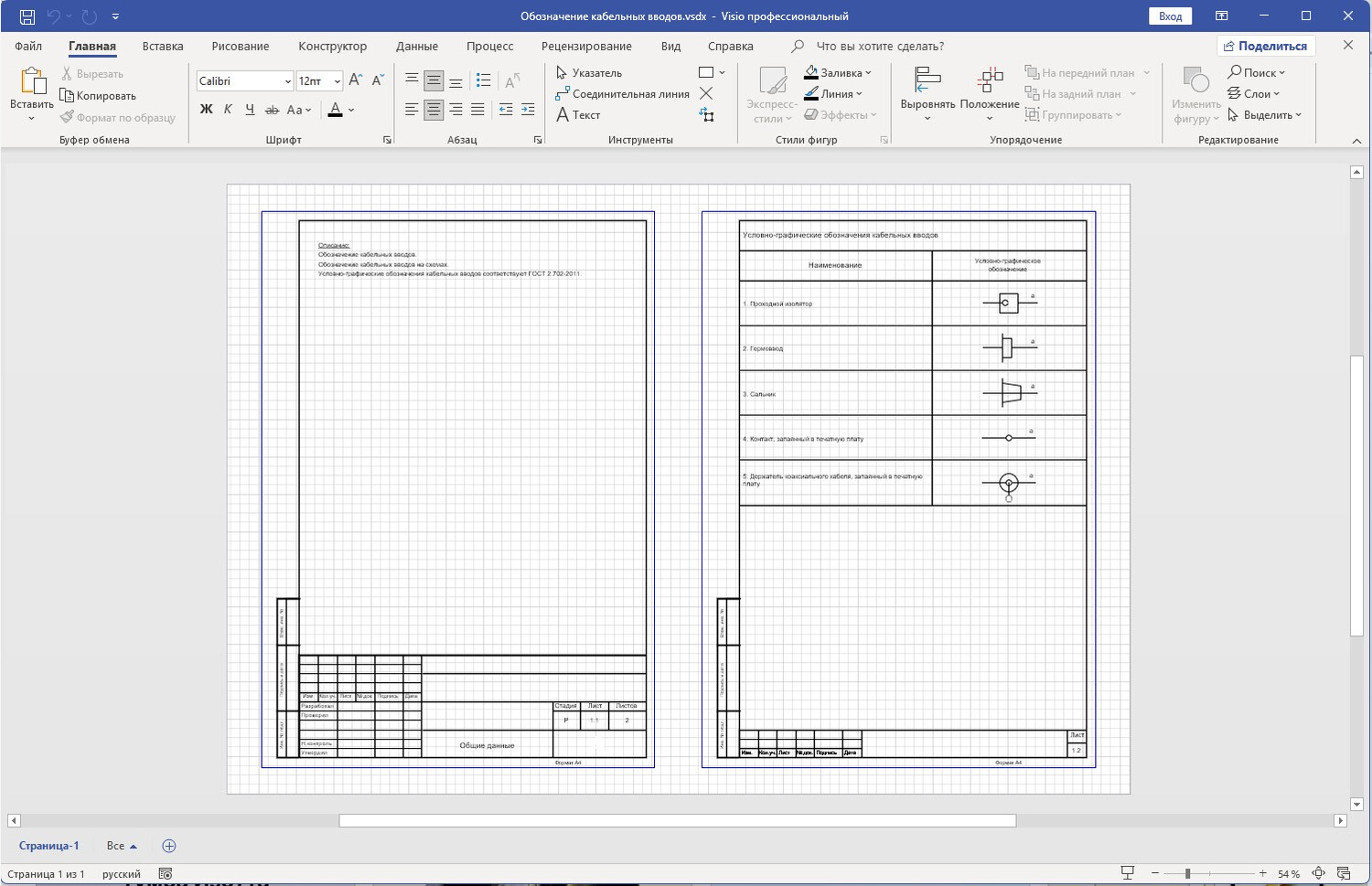

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
