Обозначение заземления на схемах

Графическое отображение элементов заземления — важный элемент проектирования и чтения электрических схем. Чёткие и унифицированные символы позволяют специалистам быстро ориентироваться в документации, исключать ошибки и обеспечивать безопасность электроустановок.

Нормативная база для обозначений заземления

В современной практике проектирования используются несколько ключевых стандартов, регламентирующих, как именно следует изображать заземление и связанные с ним элементы на схемах. Рассмотрим основные из них.

Международный подход в российской практике: ГОСТ Р МЭК 60617‑DB‑12M‑2015

Один из актуальных стандартов опирается на международные нормы МЭК. ГОСТ Р МЭК 60617‑DB‑12M‑2015 задаёт правила нанесения символов заземления на электрических схемах, обеспечивая совместимость отечественной документации с зарубежными аналогами. Это особенно важно для проектов с участием международных подрядчиков и при использовании импортного оборудования.

Традиции ЕСКД: ГОСТ 2.721‑74

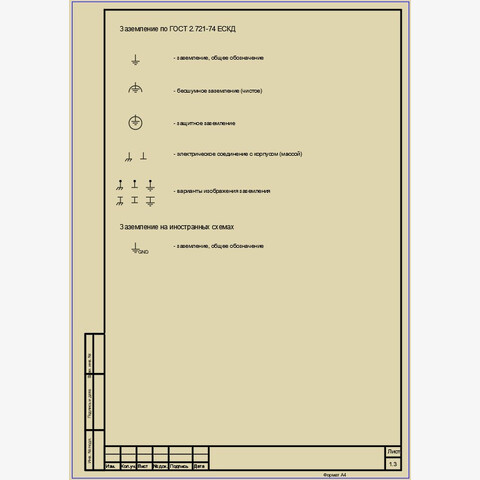

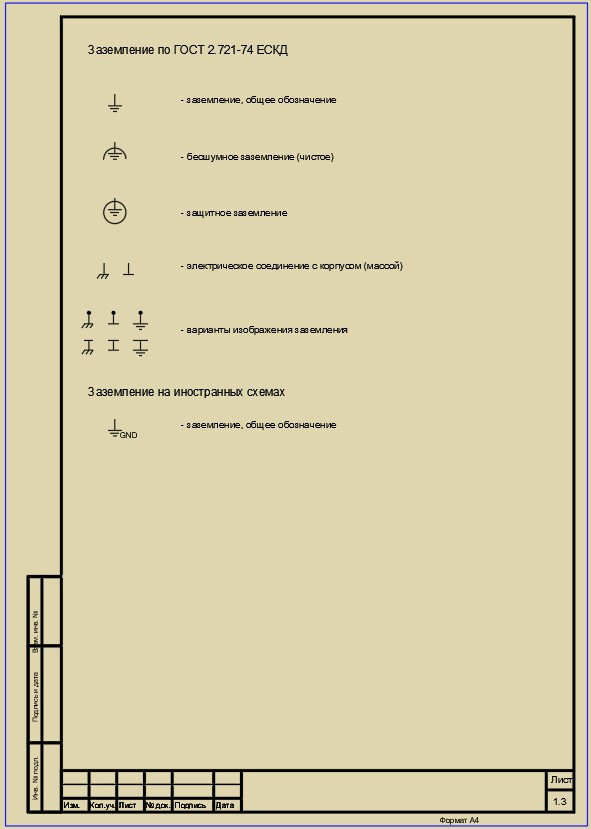

Долгое время основным ориентиром для инженеров служил ГОСТ 2.721‑74 в рамках Единой системы конструкторской документации (ЕСКД). Этот стандарт определяет базовые графические символы, в том числе способы обозначения заземления. Несмотря на появление более новых нормативов, многие организации продолжают опираться на положения данного документа, особенно при работе с ранее разработанной документацией.

Строительные и монтажные проекты: ГОСТ 21.408‑2013

Отдельный блок требований касается обозначений защитных проводников. В строительной отрасли и при разработке монтажных схем применяется ГОСТ 21.408‑2013. Стандарт уточняет, как правильно отображать на чертежах защитные проводники, связанные с системой заземления, что критично для корректного монтажа электроустановок в зданиях и сооружениях.

Исторический контекст: обозначения времён СССР

Особую категорию составляют схемы, созданные в советский период. В них использовались собственные условные обозначения заземления, которые могут отличаться от современных. Знание этих символов необходимо при реконструкции и модернизации старых объектов: без понимания исторической системы обозначений чтение исходной документации становится затруднительным.

Форматы файлов:

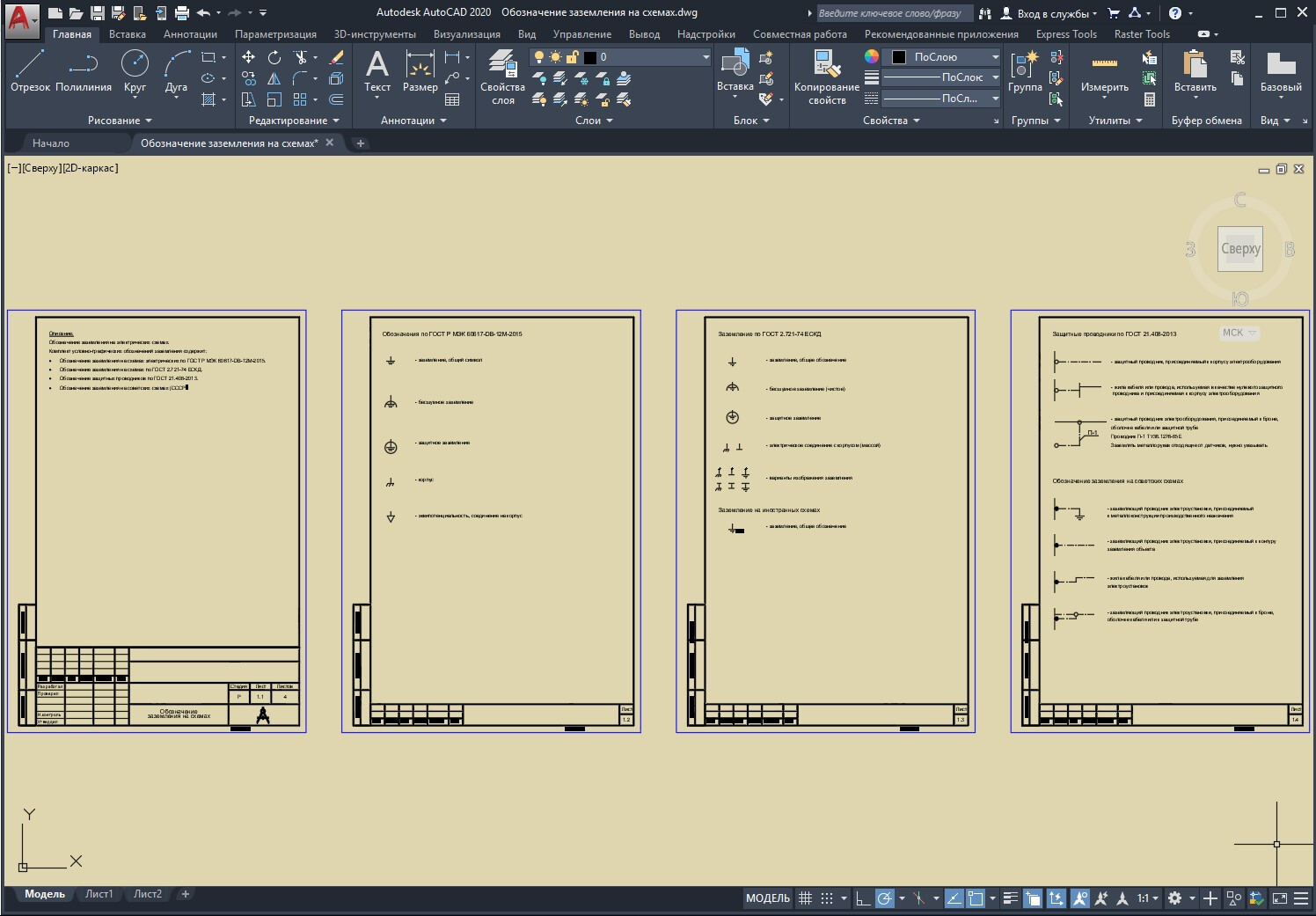

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

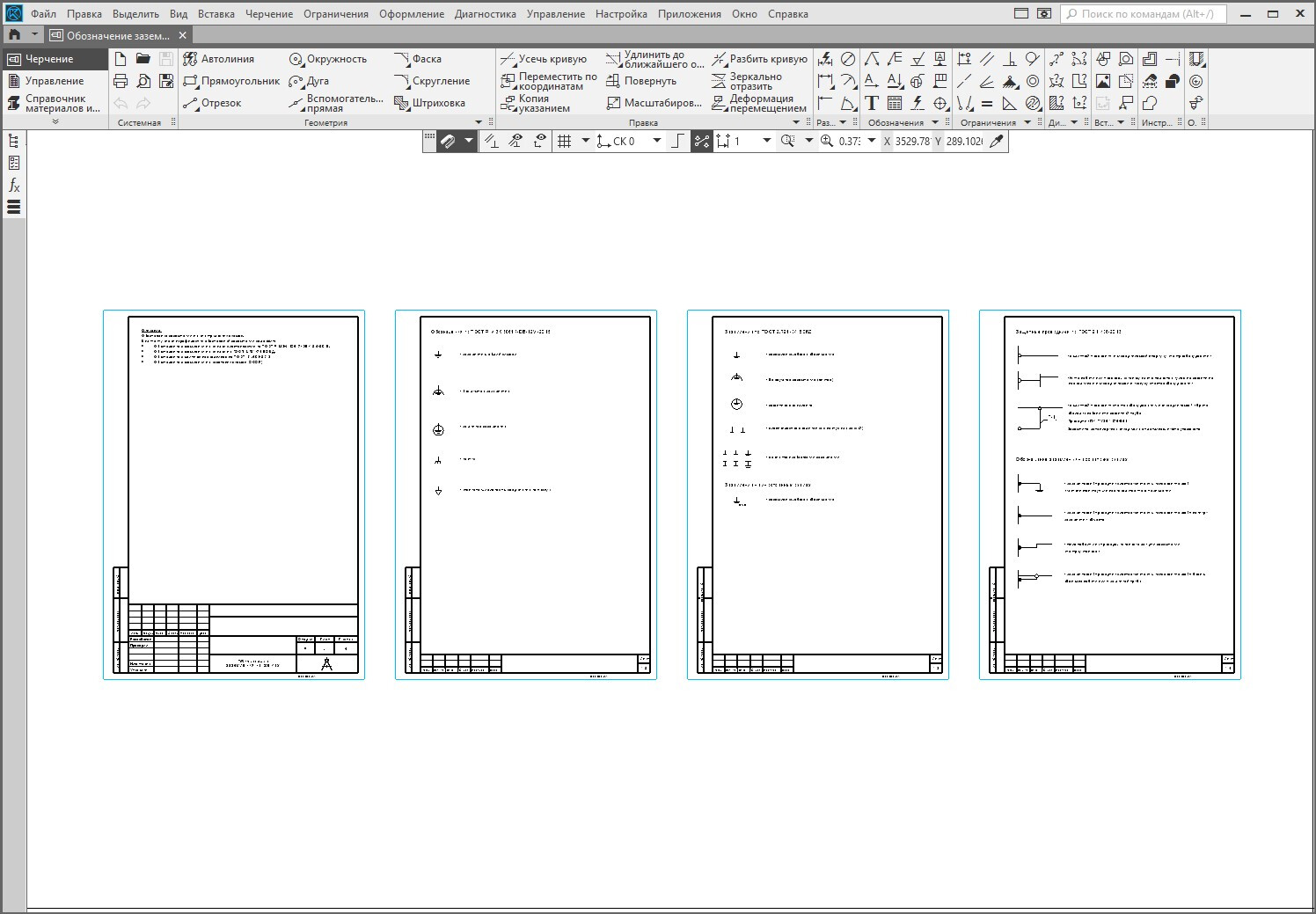

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

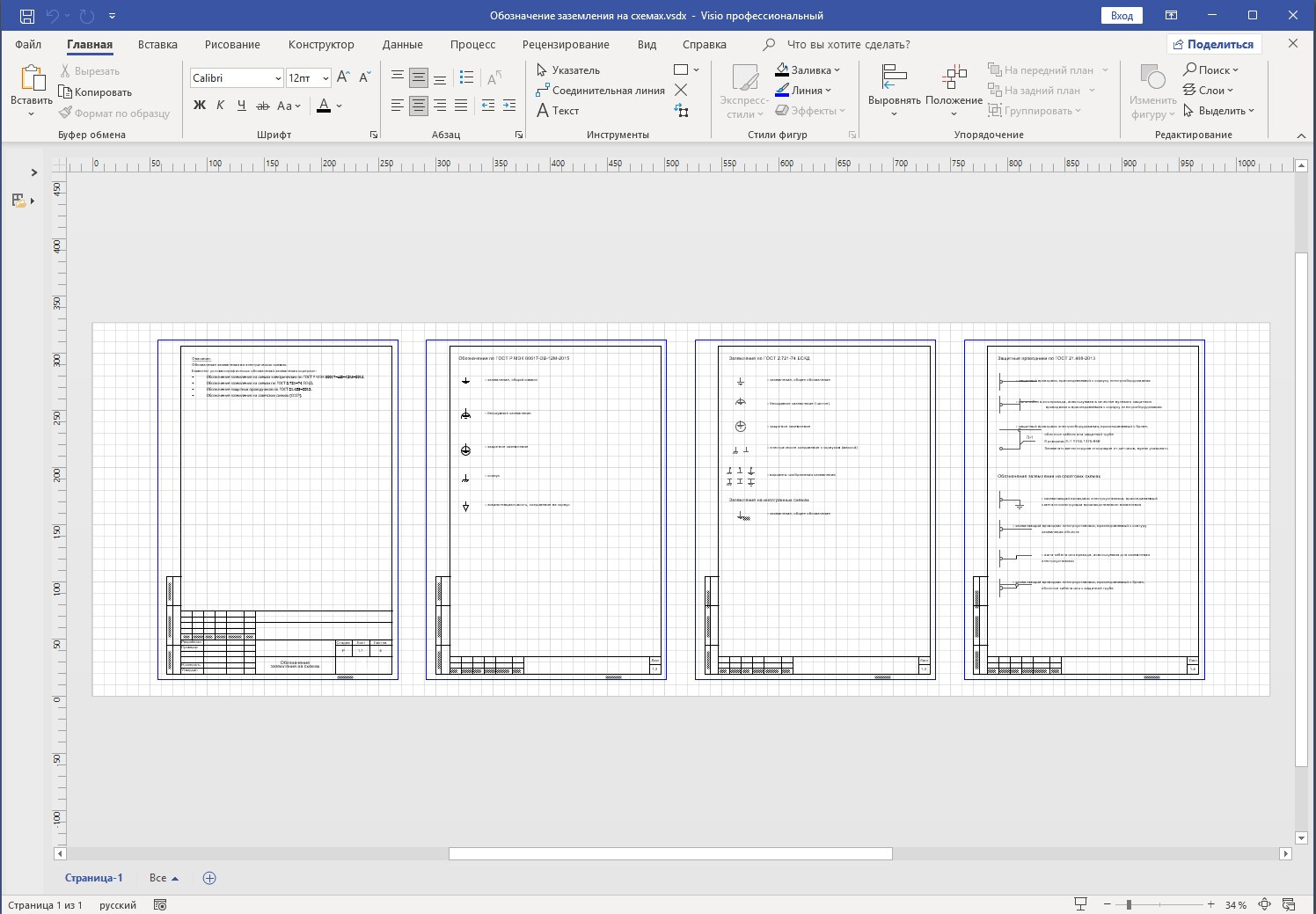

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
