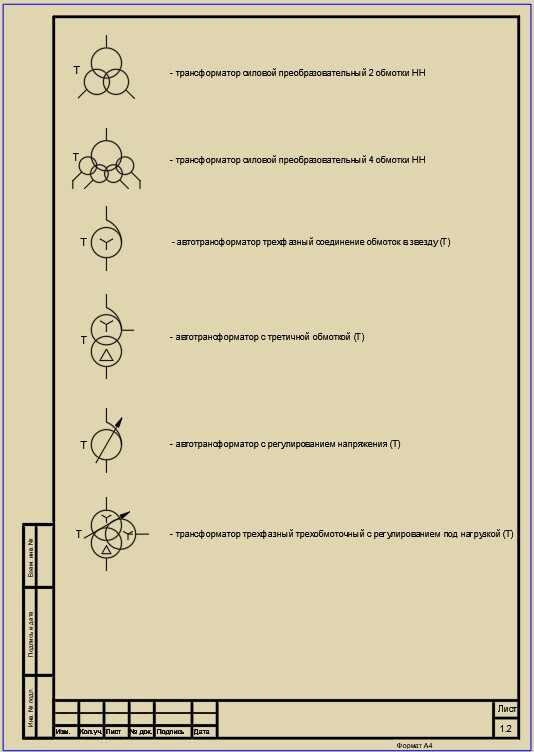

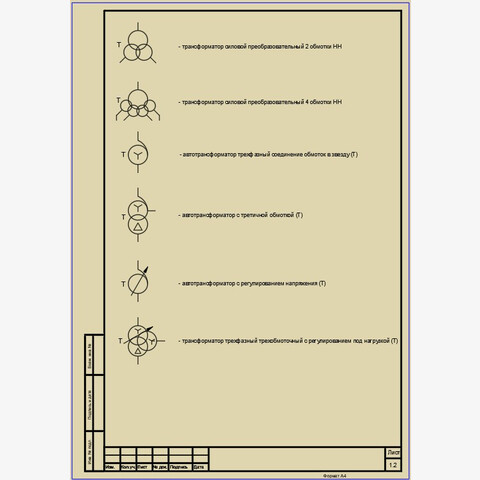

Условно-графические обозначения силовых трансформаторов

Типы трансформаторов и их символьное представление

В электротехнических схемах применяются стандартизированные графические обозначения для различных типов силовых трансформаторов. Рассмотрим основные категории и особенности их изображения.

Разнообмоточные трансформаторы

Устройства с несколькими обмотками разного назначения отображаются с чётким разделением витков. На схеме показываются все обмотки, что позволяет определить их взаимное расположение и функциональные особенности.

Трансформаторы со средней точкой

Эти устройства имеют вывод от средней части обмотки. На графическом обозначении это отражается специальным символом — точкой в центральной зоне обмотки, указывающей на наличие дополнительного вывода.

Автотрансформаторы

В отличие от классических трансформаторов, автотрансформаторы имеют единую обмотку с отводами. На схемах это изображается единой линией с указанием точек подключения, подчёркивая электрическую связь между первичной и вторичной цепями.

Форматы файлов:

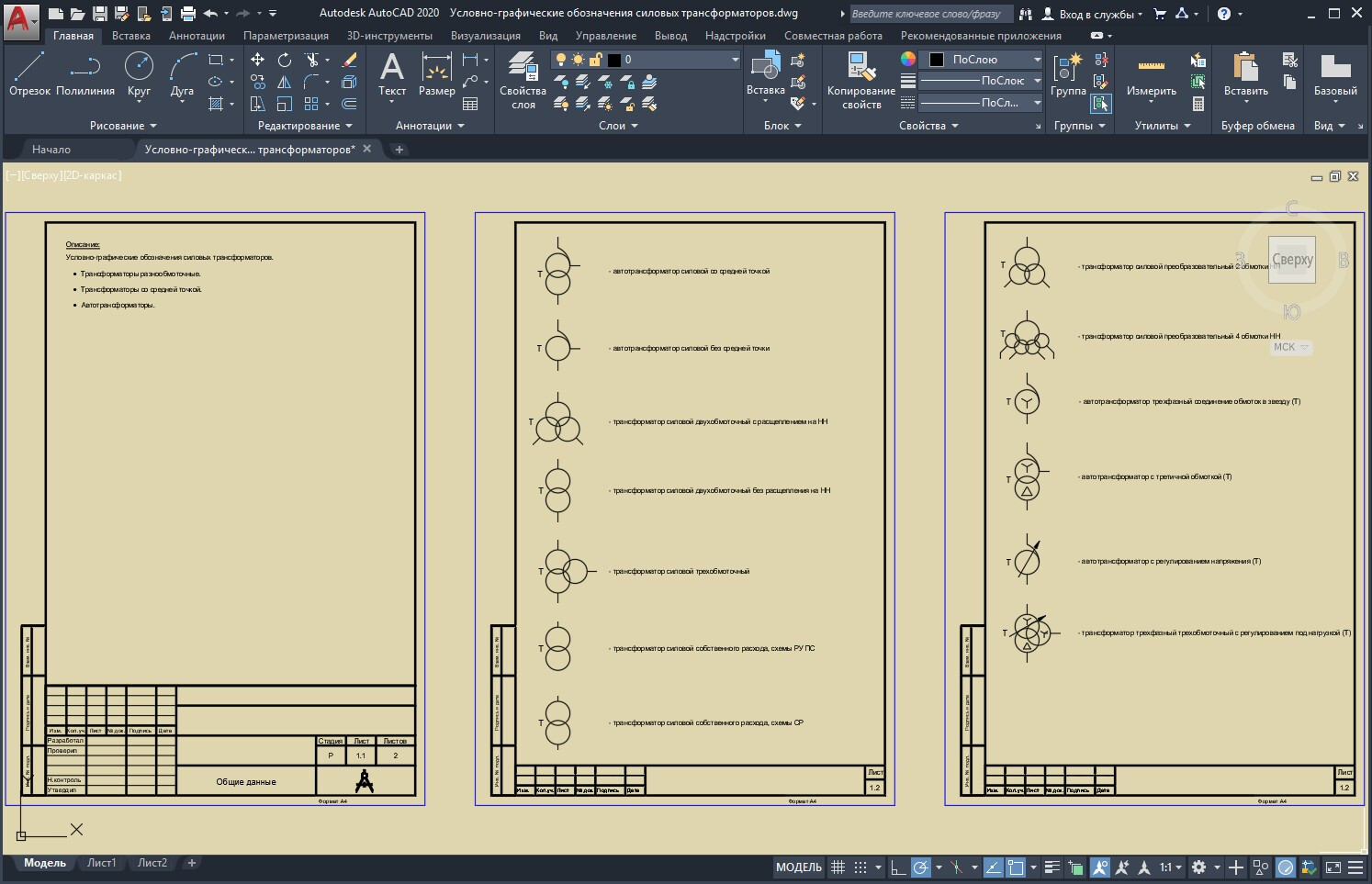

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

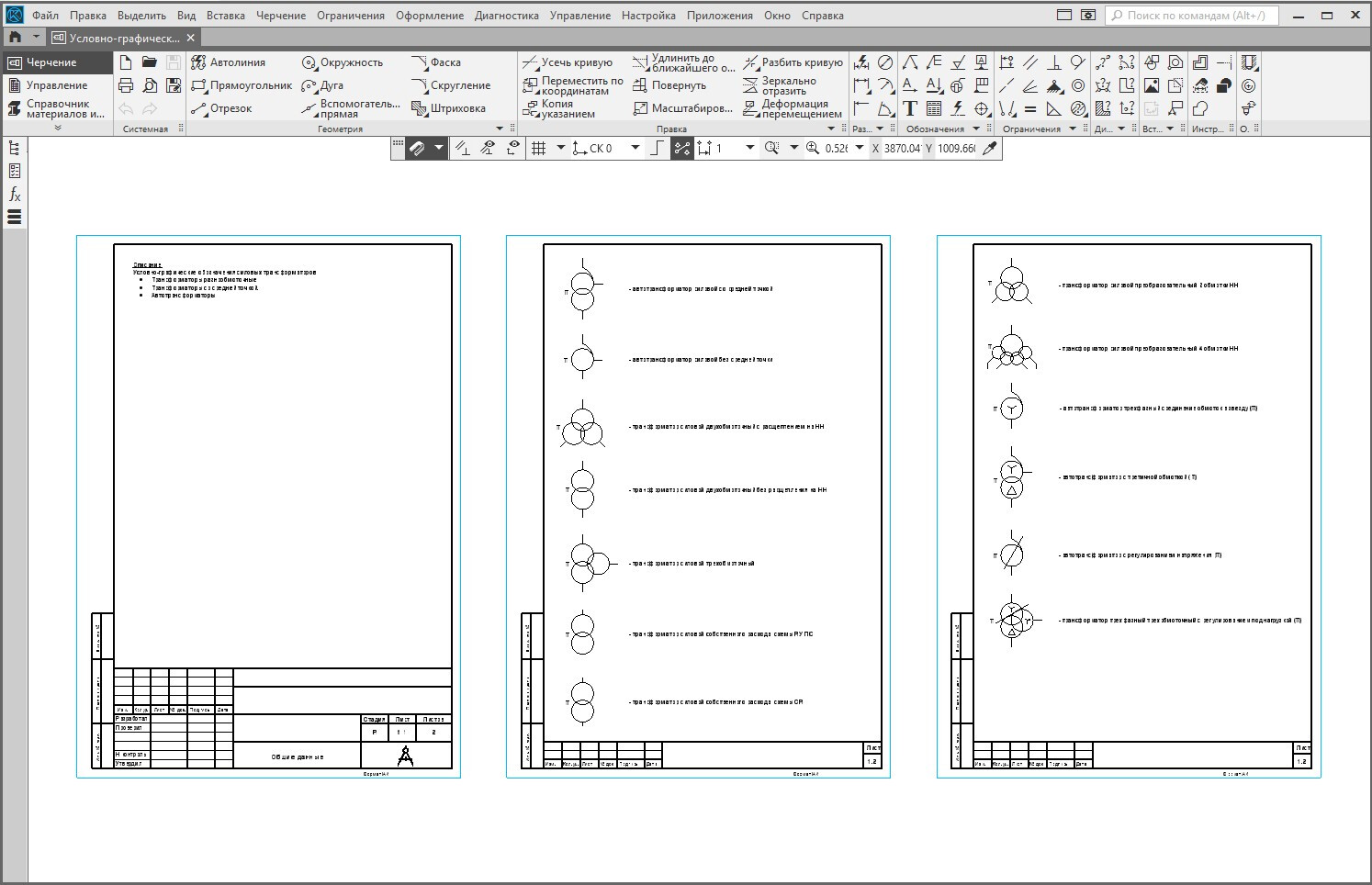

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

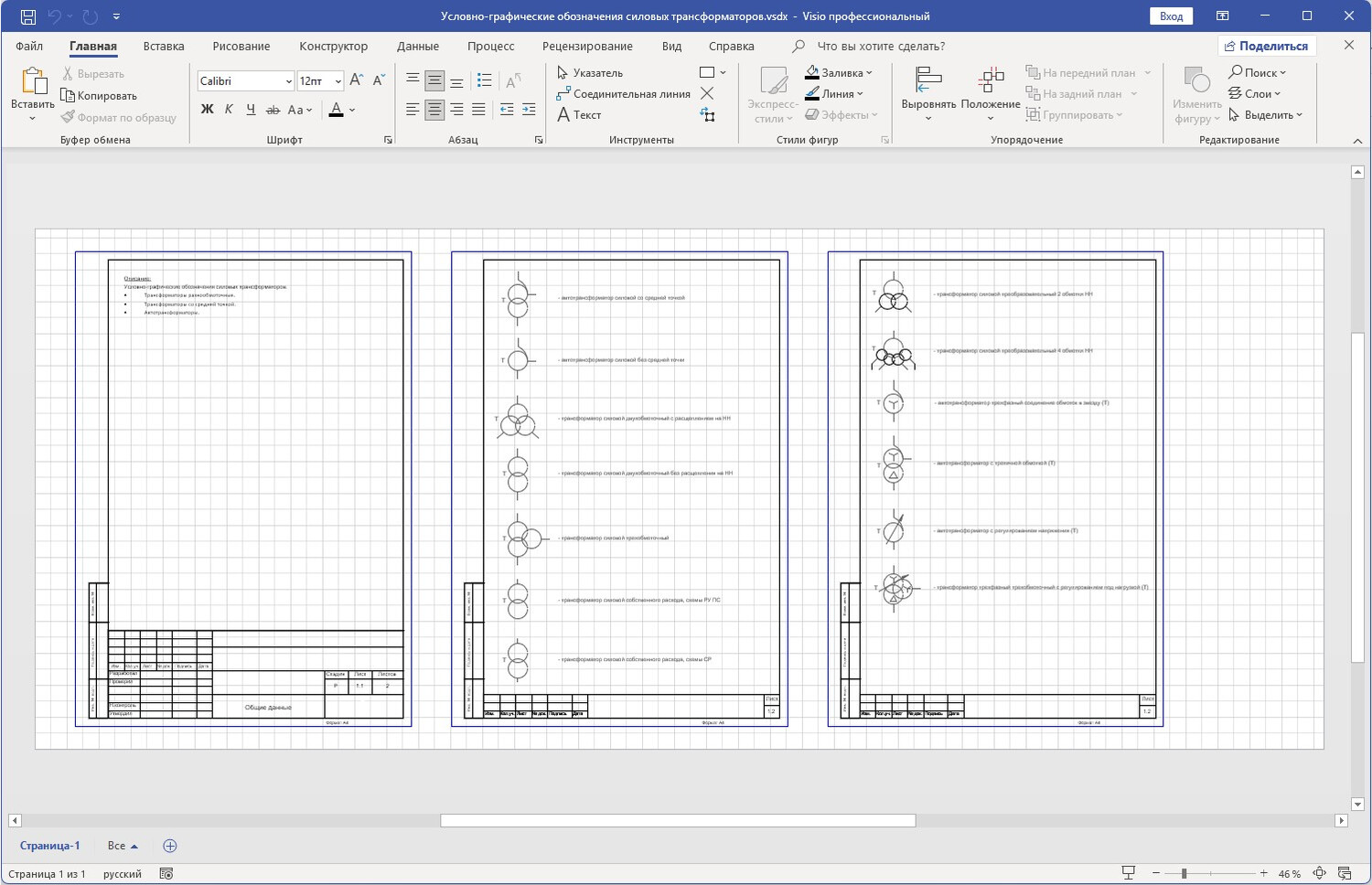

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
