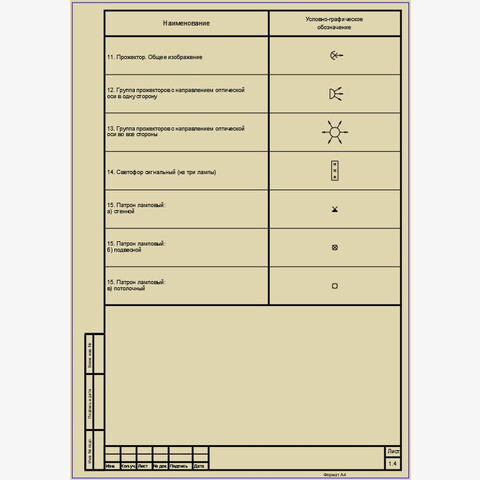

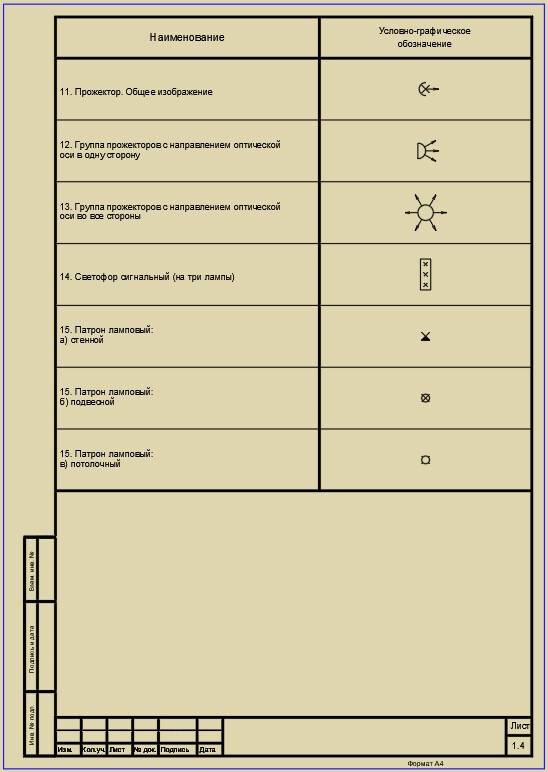

Обозначения светильников по ГОСТ 21.210-2014

Назначение и сфера применения стандартов

ГОСТ 21.607‑2014 устанавливает унифицированные формы документации для проектирования систем наружного электрического освещения. Стандартизированные шаблоны позволяют обеспечить:

• единообразие оформления технической документации;
• чёткость и прозрачность структуры данных;
• соответствие отраслевым нормативам;
• удобство обмена данными между проектировщиками, подрядчиками и заказчиками;
• сокращение времени на подготовку и согласование проектов.

Состав типовых заготовок таблиц по стандарту

Ведомость опор и прожекторных мачт

• номера и типы опор и мачт;
• характеристики размещённых осветительных приборов;
• высотные отметки установки оборудования;
• привязки к координатной сетке или ориентирам на местности;
• сведения о дополнительных элементах (кронштейнах, креплениях и т. д.).

Боковик принципиальной схемы питания освещения территории

• перечень задействованных электротехнических устройств;
• параметры питающих линий;
• данные о защитных и коммутационных аппаратах;
• указания по режимам работы системы;
• примечания и особые условия эксплуатации.

Боковик принципиальной схемы магистрального и группового щитка освещения

• состав оборудования щитка (автоматы, УЗО, контакторы и пр.);
• схемы подключения групп освещения;
• номинальные токи и напряжения;
• маркировка и обозначения линий;
• сведения о резервировании и аварийных режимах.

Кабельный журнал для сети освещения

• марки и сечения кабелей;
• длины трасс и способы прокладки;
• точки подключения (от щитка до светильников);
• номера кабельных линий и их назначение;
• данные о муфтах и соединениях;
• замечания по монтажу и эксплуатации.

Форматы файлов:

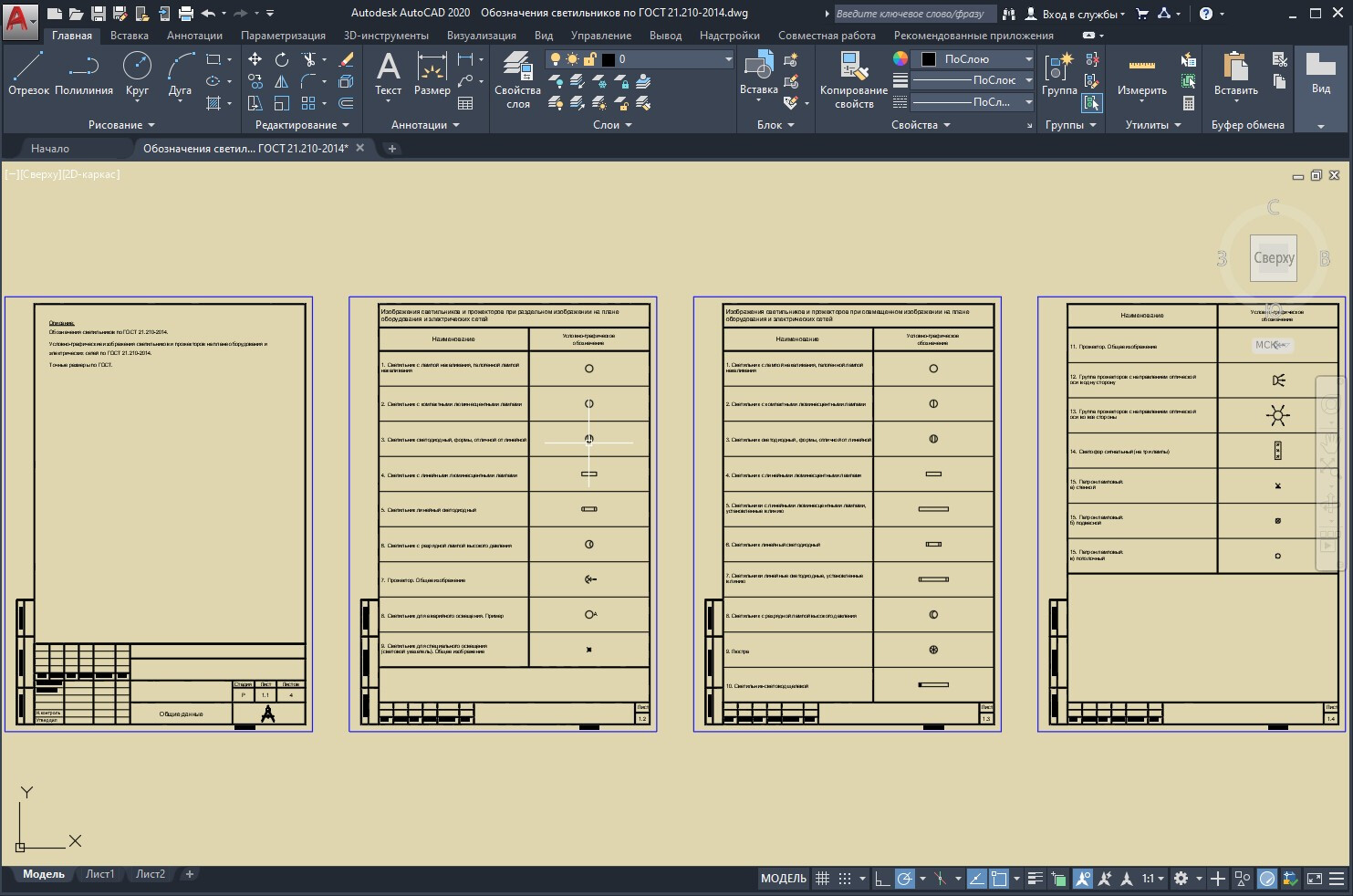

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

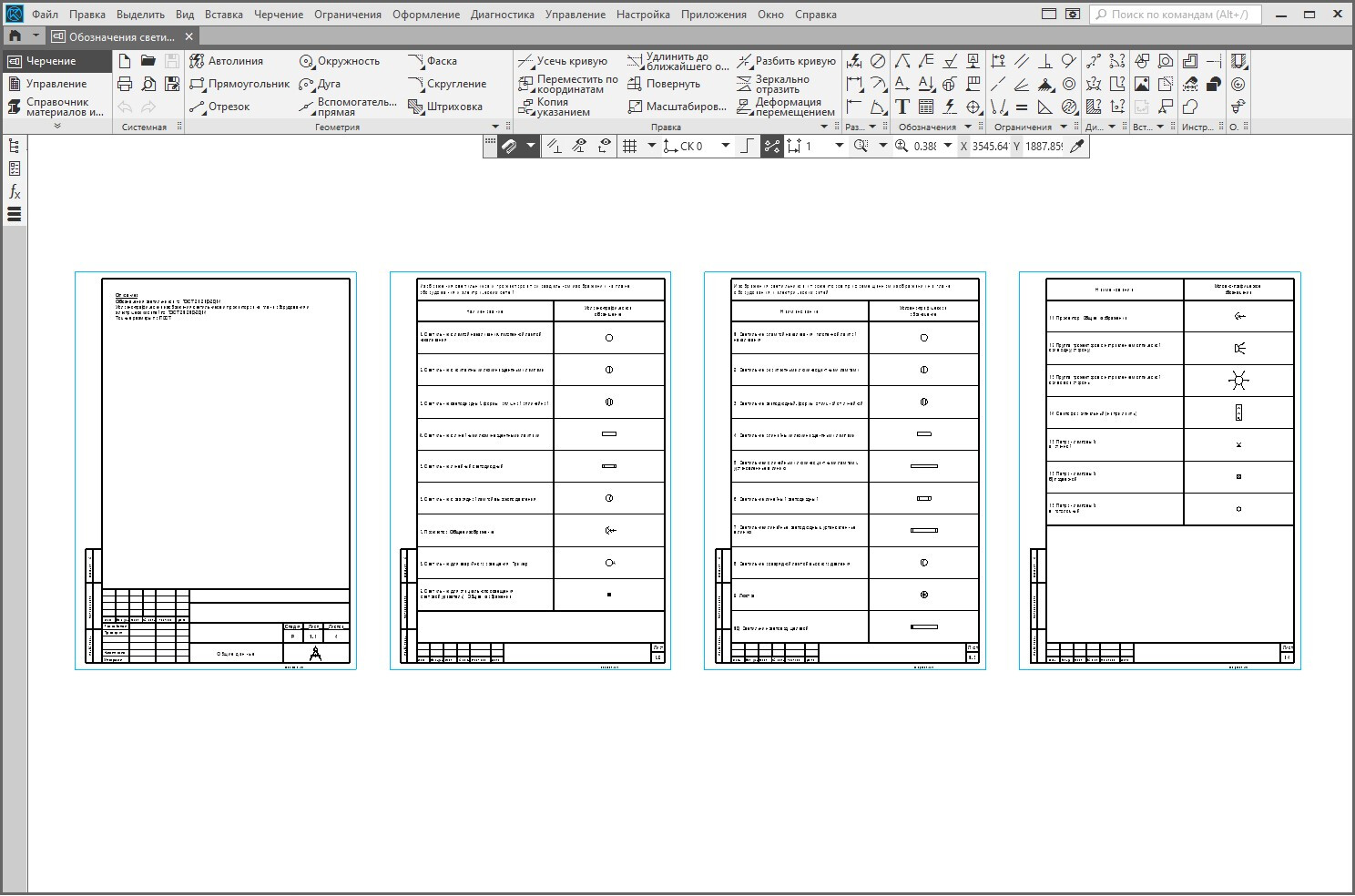

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

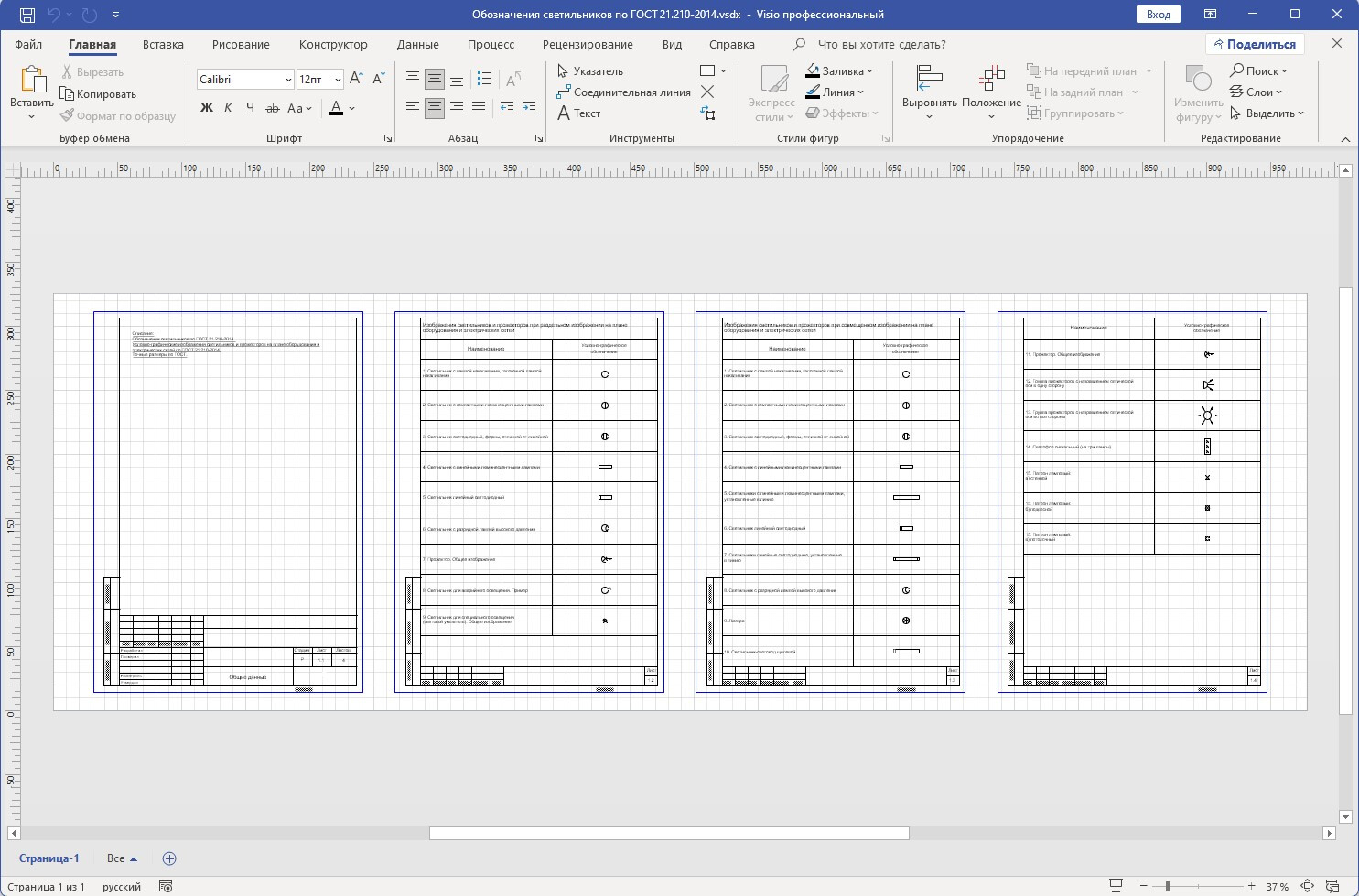

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
