Обозначения по ГОСТ Р 56303-2014

Назначение и область применения УГО по ГОСТ Р 56303‑2014

Представленный материал формирует единую систему графических символов, предназначенных для разработки однолинейных (нормальных) электрических схем объектов электроэнергетики. Стандартизация обозначений позволяет обеспечить:

• однозначное восприятие технической информации;
• унификацию проектной документации;
• сокращение ошибок при чтении и интерпретации схем;
• соответствие отраслевым нормативам.

Состав комплекта

В сборник включены все необходимые элементы для грамотного оформления электротехнических схем в соответствии с требованиями ГОСТ Р 56303‑2014.

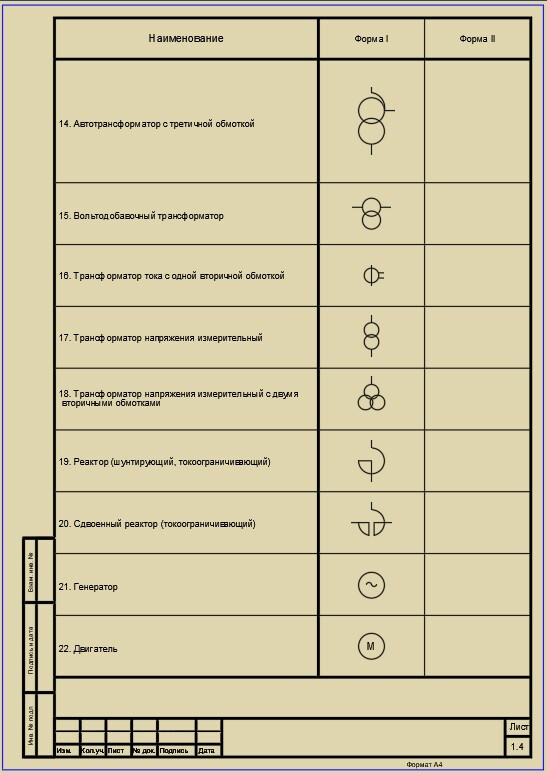

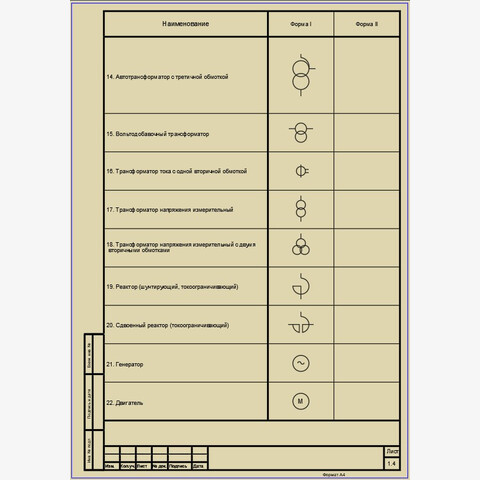

Коллекция условно‑графических обозначений

Набор стандартизированных символов охватывает широкий спектр электрооборудования и элементов сети, используемых при проектировании и эксплуатации объектов электроэнергетики. Каждое обозначение:

• выполнено в соответствии с нормативными требованиями;
• имеет чёткую визуальную идентификацию;
• позволяет однозначно определить тип и назначение элемента на схеме.

Шаблон основной надписи

Материал также содержит готовый шаблон оформления основной надписи для нормальных (в т. ч. временных нормальных) схем. Использование унифицированного бланка обеспечивает:

• соблюдение требований к реквизитам документа;
• корректное указание данных об объекте, исполнителе, дате разработки;
• возможность внесения изменений и отметок о согласовании;
• единообразие оформления всей проектной документации.

Форматы файлов:

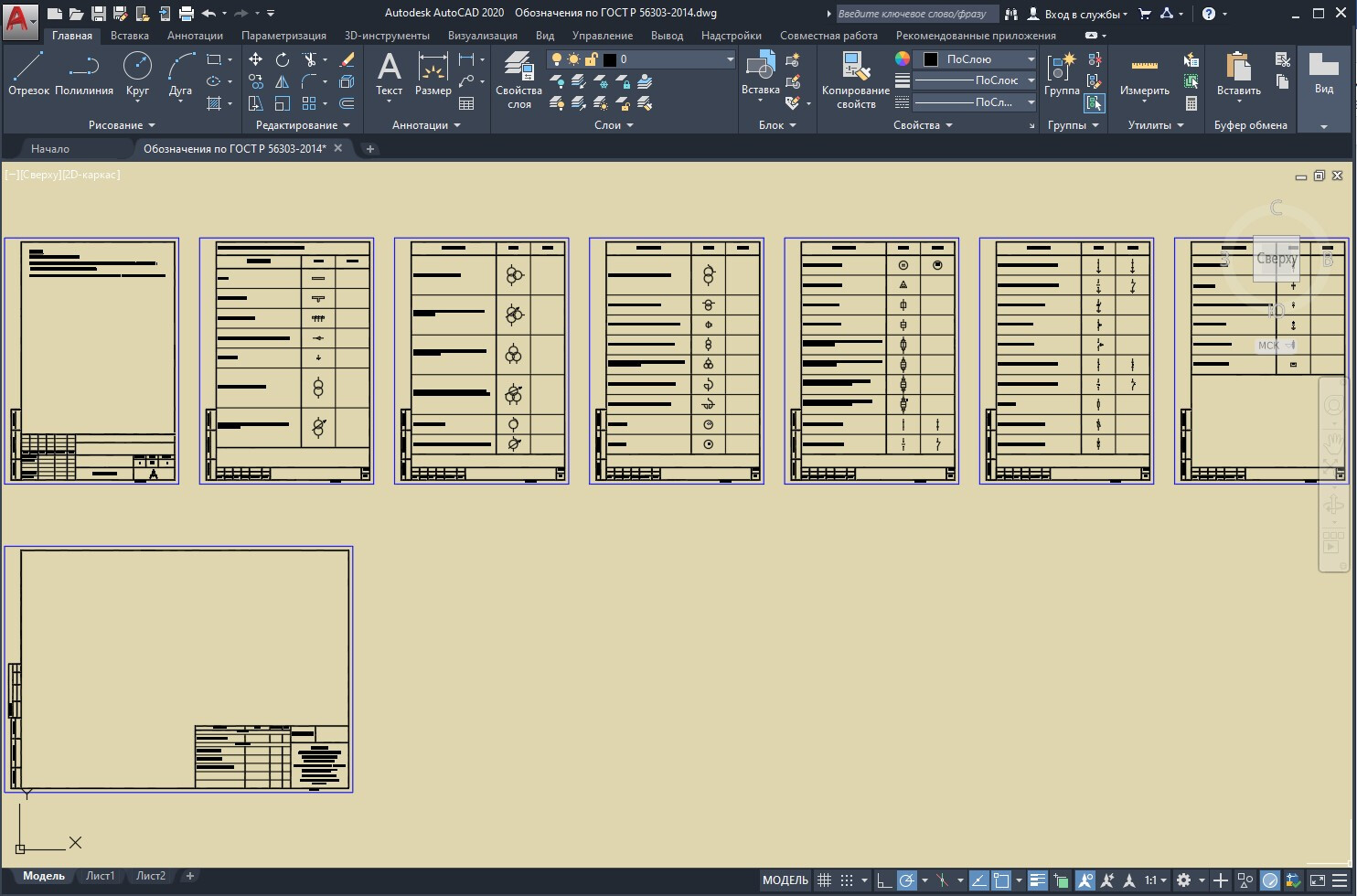

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

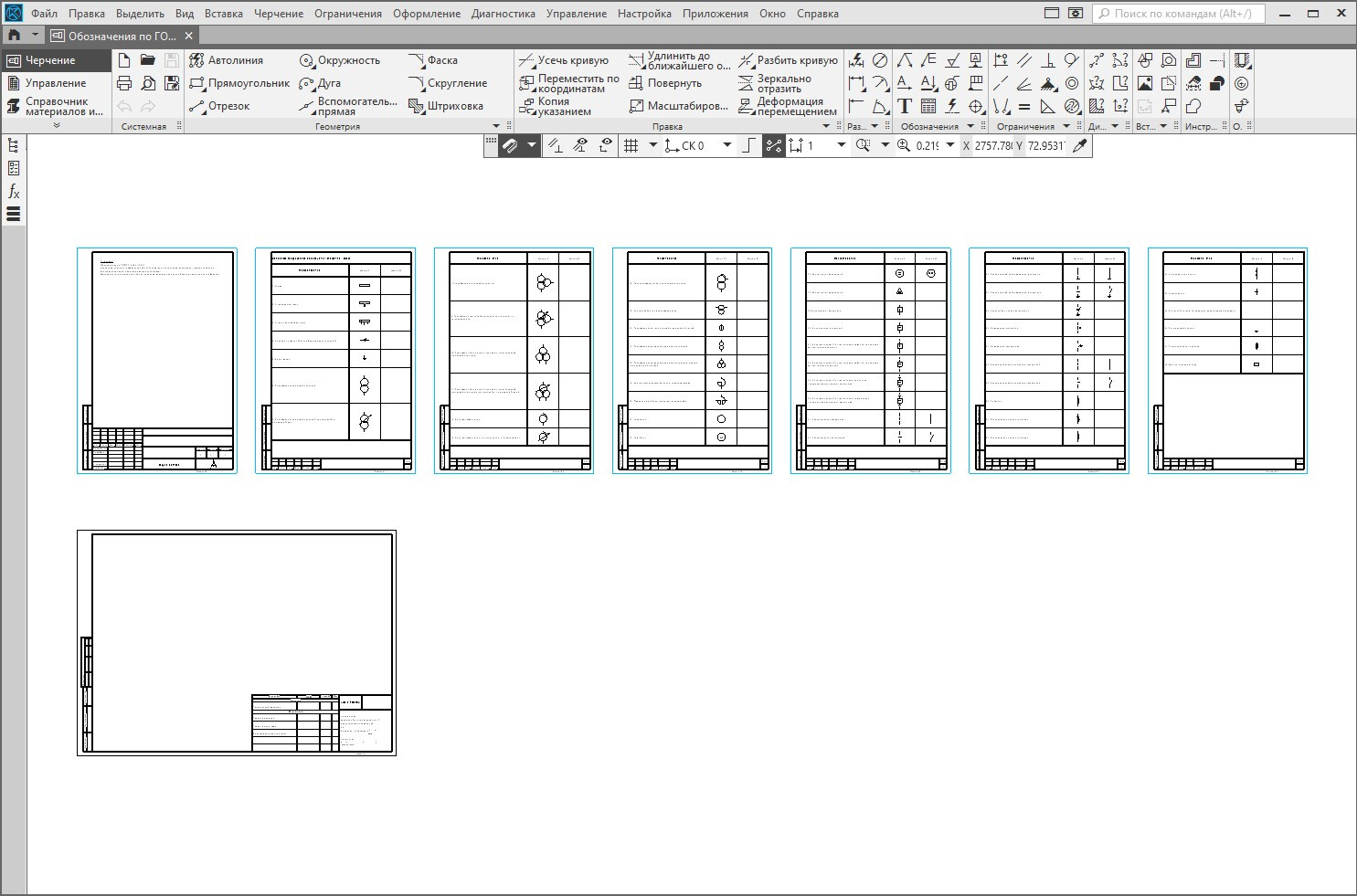

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

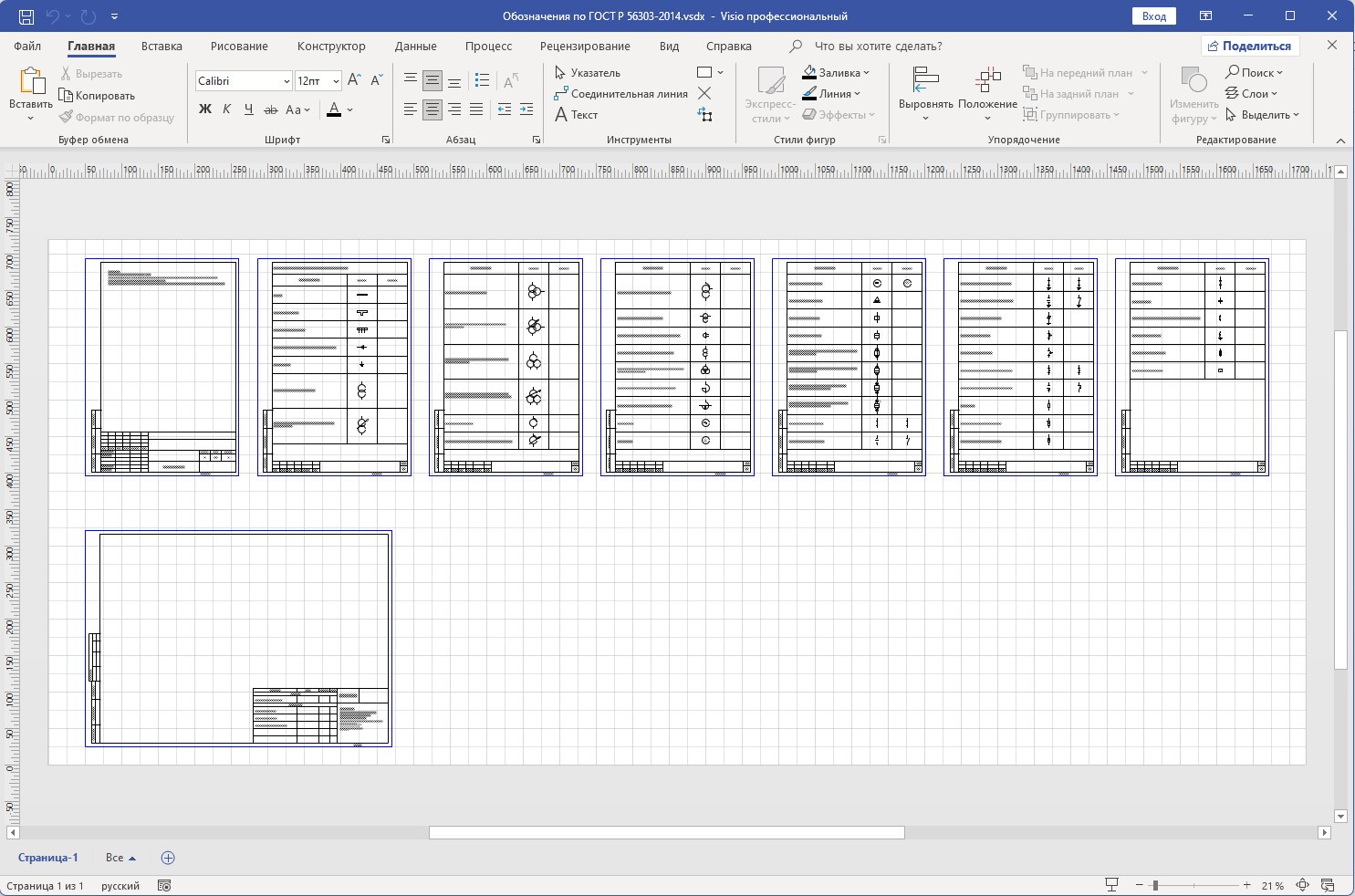

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
