Чертежи жалюзийных решеток
329.00 руб.
Конструкторская документация на жалюзийные решётки
- Автор: BASEcad
- Артикул: ВТ_0001
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Состав комплекта чертежей на жалюзийные решётки
Комплект конструкторских чертежей охватывает линейку неподвижных жалюзийных решёток — от модели № 1 до модели № 10 включительно. В документацию входят два ключевых графических документа:Чертеж конструкции металлической решётки

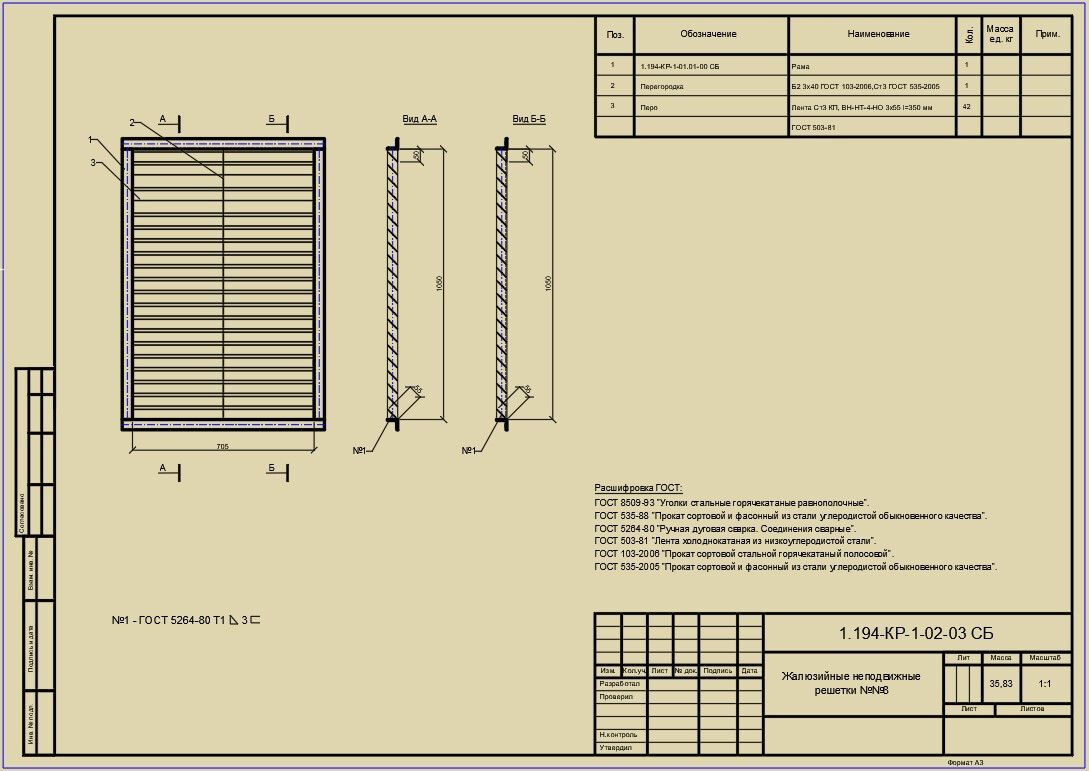

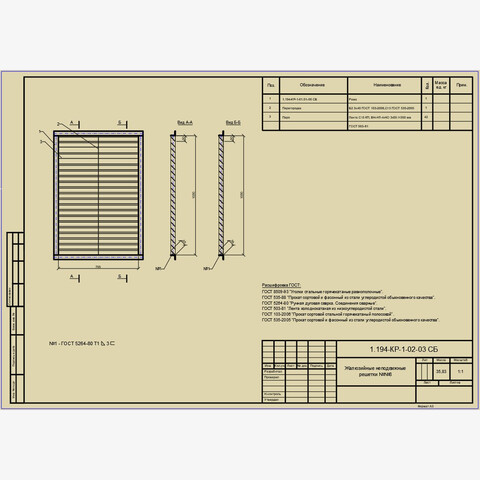

Отражает геометрию и детализацию собственно жалюзийного элемента — расположение ламелей, их форму, шаг установки и прочие конструктивные особенности.Чертеж рамы решётки
Демонстрирует несущую конструкцию — раму, обеспечивающую монтаж и фиксацию жалюзийного блока. На схеме указаны узлы крепления, габаритные и посадочные размеры, элементы сопряжения с монтажной поверхностью.Базовые параметры и особенности исполнения
Разработка чертежей выполнена с опорой на утверждённый типовой проект — серию 1.194‑КР‑1 «Типовые конструкции вентиляции». Это гарантирует соответствие отраслевым нормам и возможность интеграции изделий в стандартные вентиляционные системы.
Ключевые характеристики документации:- масштаб: 1:1 — чертежи выполнены в натуральную величину, что обеспечивает максимальную точность при изготовлении и монтаже;
- состав графических материалов: включены виды (фасад, план, боковые проекции) и разрезы, позволяющие оценить конструкцию в разрезе и понять взаимное расположение элементов;
- детализация: все чертежи содержат исчерпывающие размерные цепи — габаритные, присоединительные, межосевые и локальные размеры, необходимые для производства и сборки.

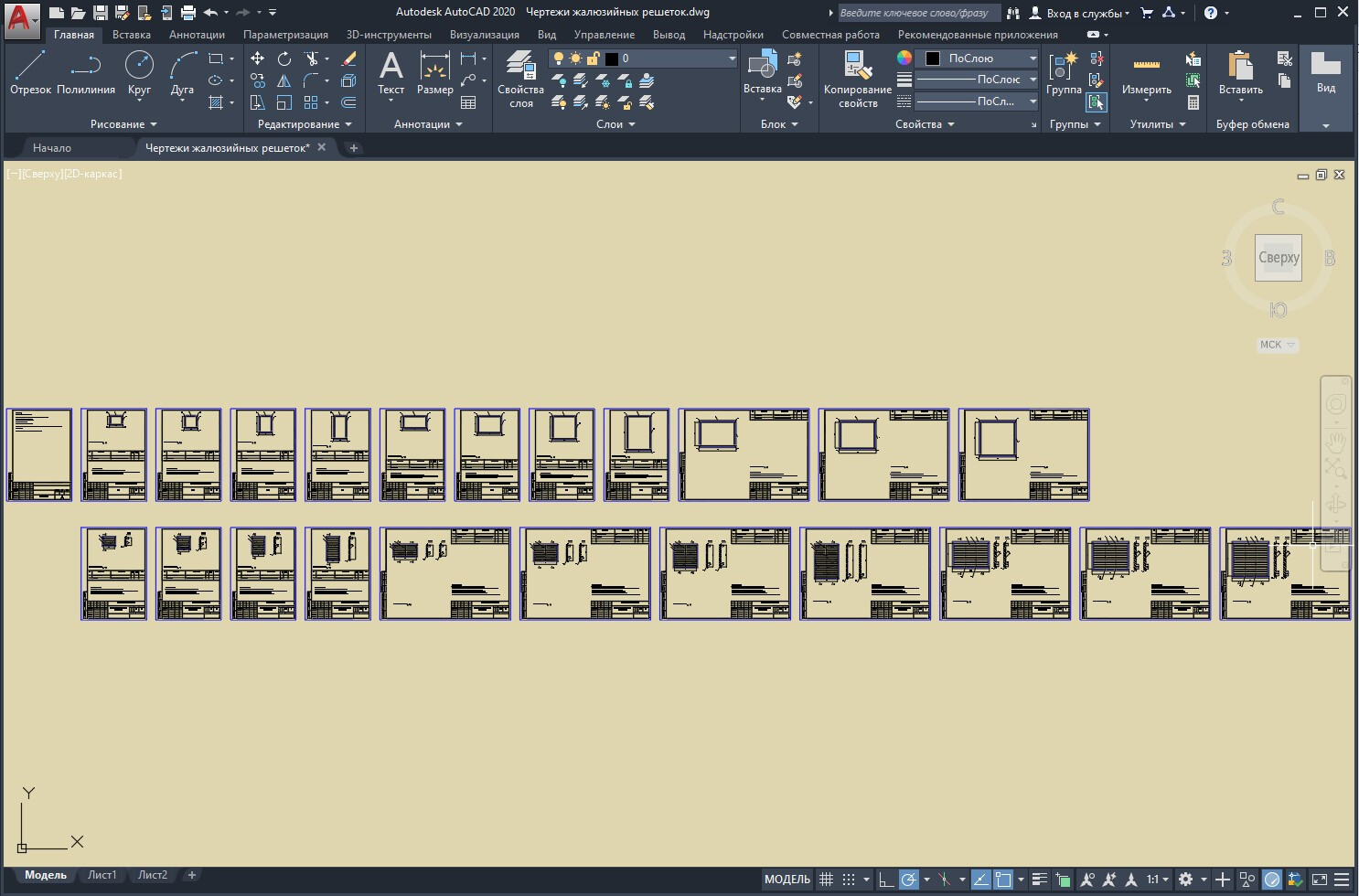

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

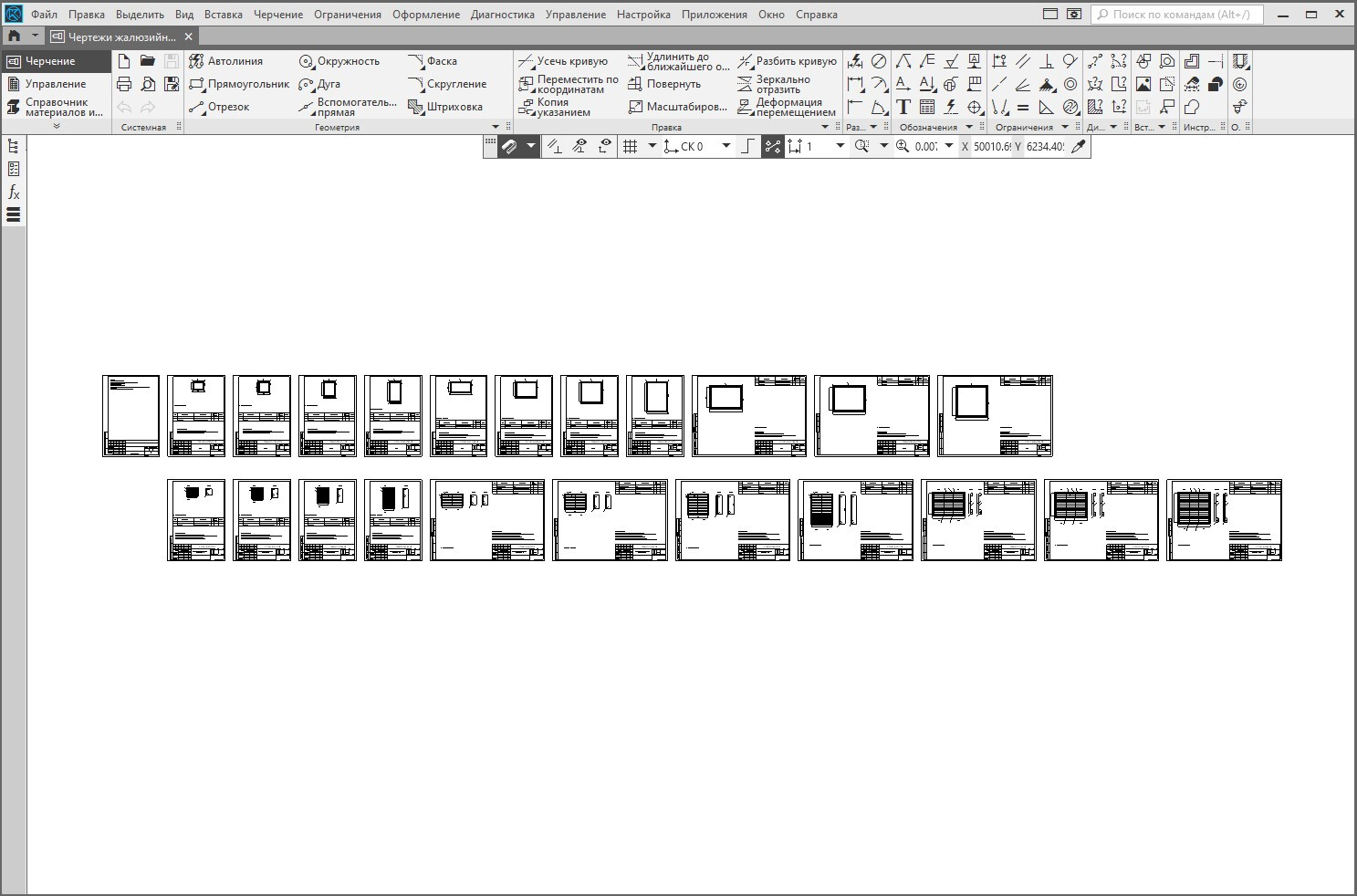

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

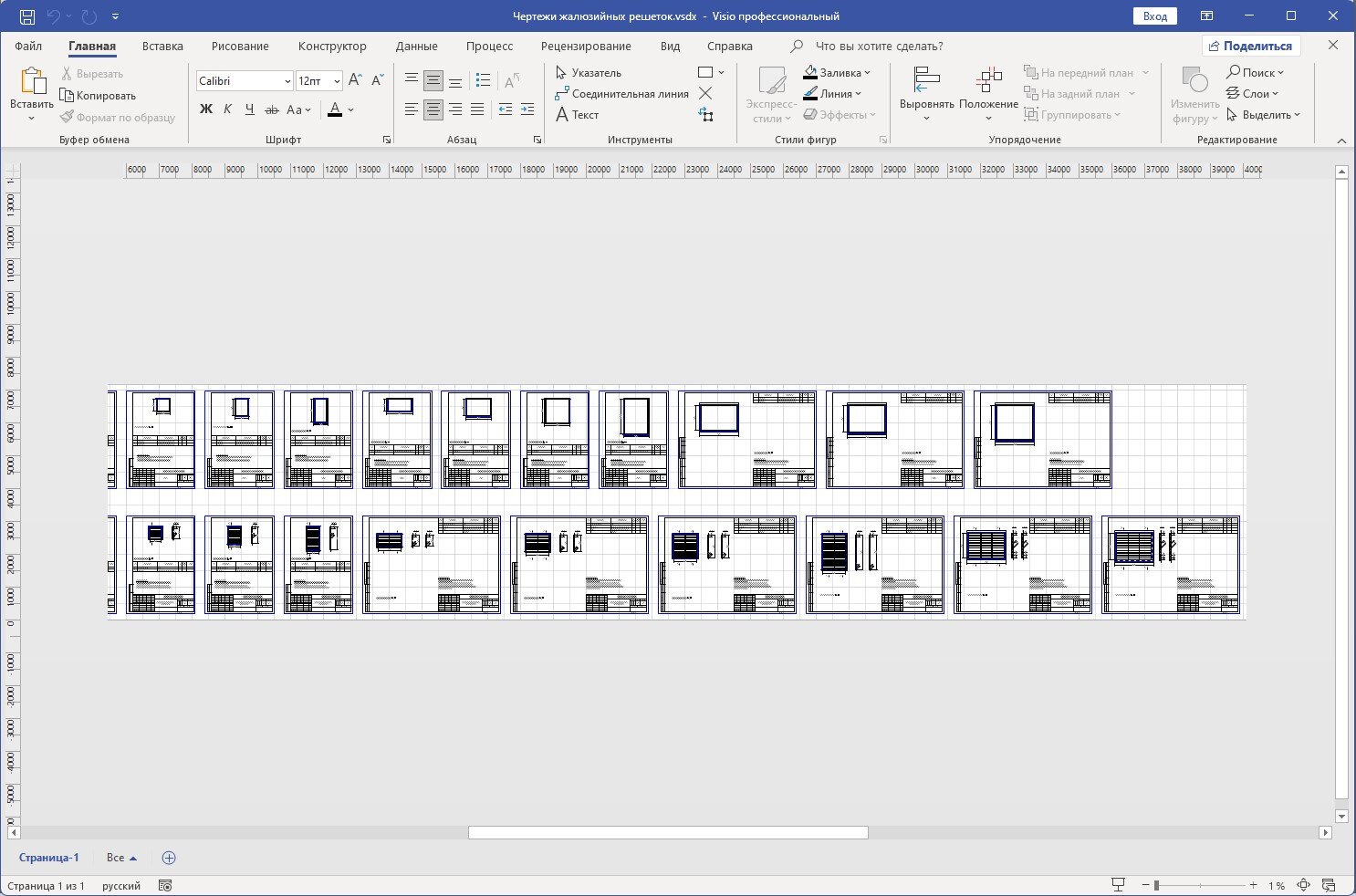

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
