Чертеж вентиляционной шахты

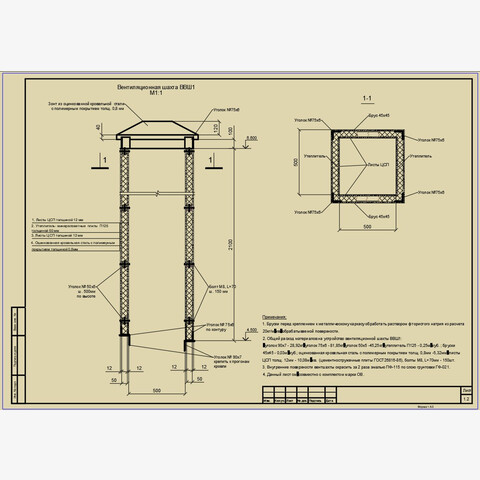

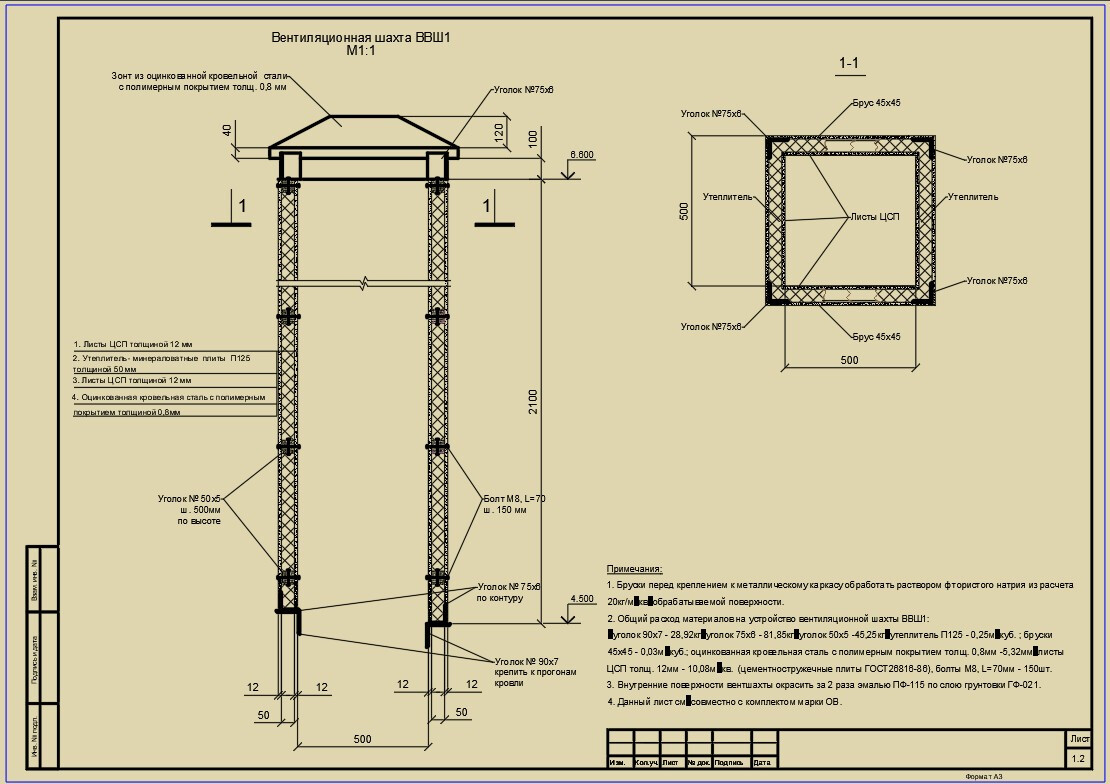

Профессиональный чертёж вентиляционной шахты: надёжное решение для объектов гражданского назначения

Предлагаем готовый комплект чертежей вентиляционной шахты с защитным зонтом — оптимальное решение для зданий гражданского назначения. Документация разработана с учётом действующих строительных норм и обеспечивает точность реализации проекта на всех этапах: от закупки материалов до финальной установки конструкции.

Состав комплекта чертежей

В комплект входят:

• детальные виды вентиляционной шахты с разных ракурсов — позволяют оценить общий облик конструкции и её взаимодействие с элементами здания;
• точные размеры всех компонентов — дают возможность грамотно рассчитать объём материалов и избежать перерасхода;
• спецификация элементов — структурированный перечень всех деталей с указанием материалов, габаритов и количества;
• указания по монтажу — пошаговое руководство по установке шахты и зонта, включая требования к несущим конструкциям, креплениям и герметизации;
• чертёж в масштабе 1:1 — гарантирует полное соответствие проектных данных реальным размерам, исключая необходимость дополнительных пересчётов и корректировок.

Сферы применения вентиляционной шахты с зонтом

Разработанная конструкция подходит для:

• жилых многоквартирных домов;
• частных коттеджей и загородных домов;
• административных зданий и офисных центров;
• образовательных учреждений (школ, детских садов);
• медицинских организаций (поликлиник, больниц);
• торговых и развлекательных комплексов;
• объектов социальной инфраструктуры.

Защитный зонт в составе конструкции предотвращает попадание осадков, мусора и посторонних предметов внутрь вентиляционного канала, продлевая срок службы системы и поддерживая её эффективность на высоком уровне.

Форматы файлов:

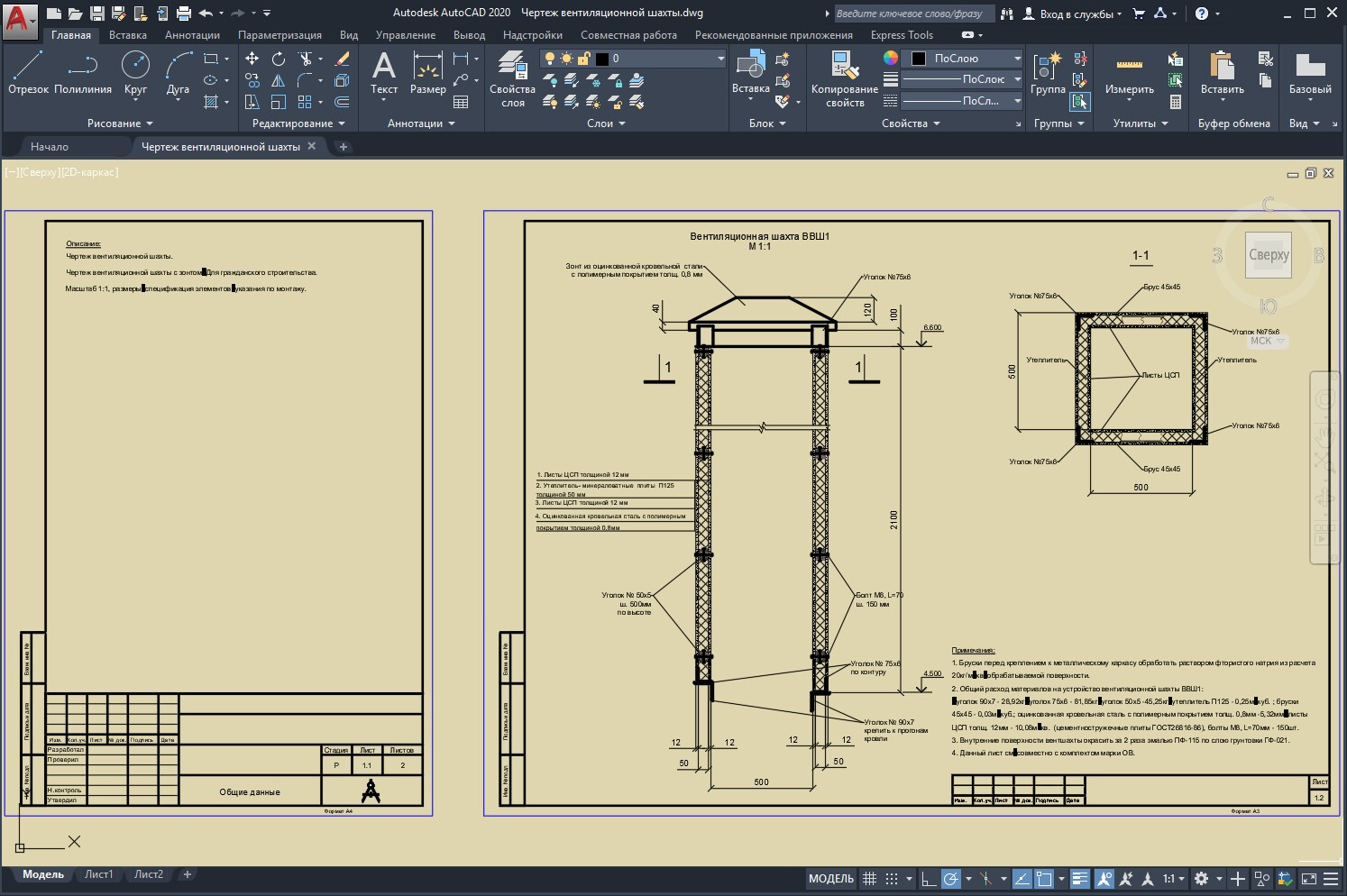

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

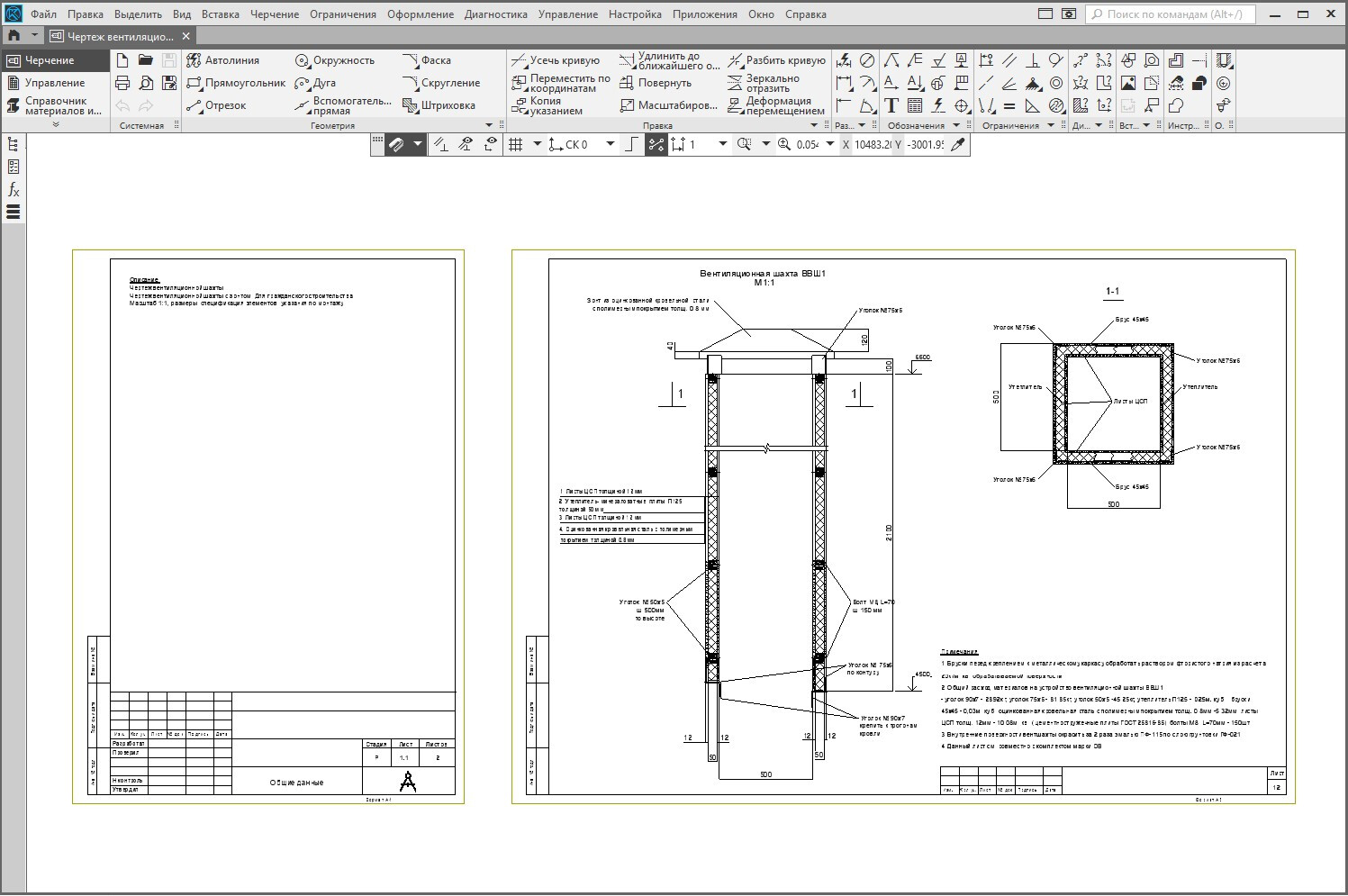

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

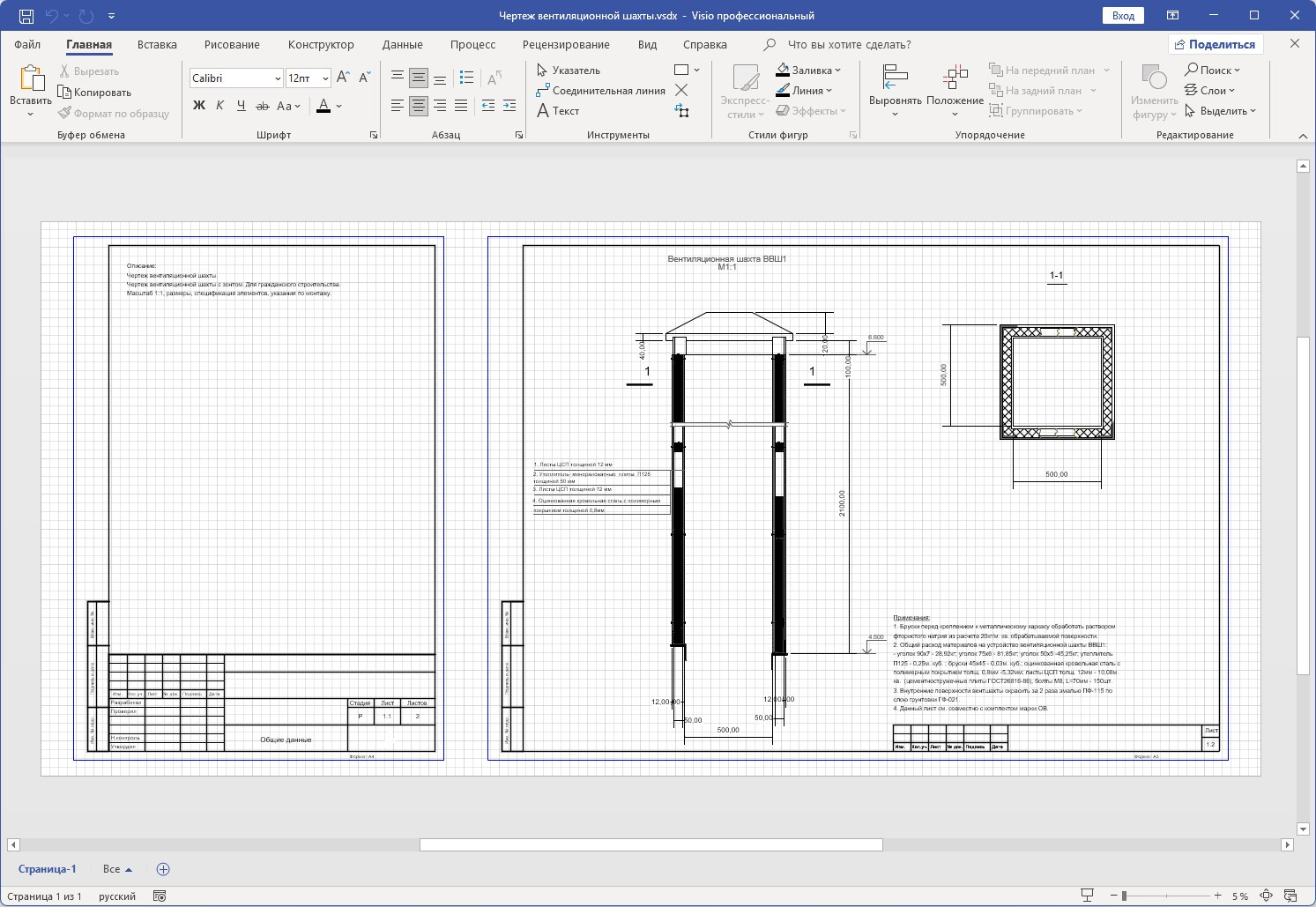

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
