Чертеж флюгарки

Технический чертёж флюгарки: полное описание конструкции

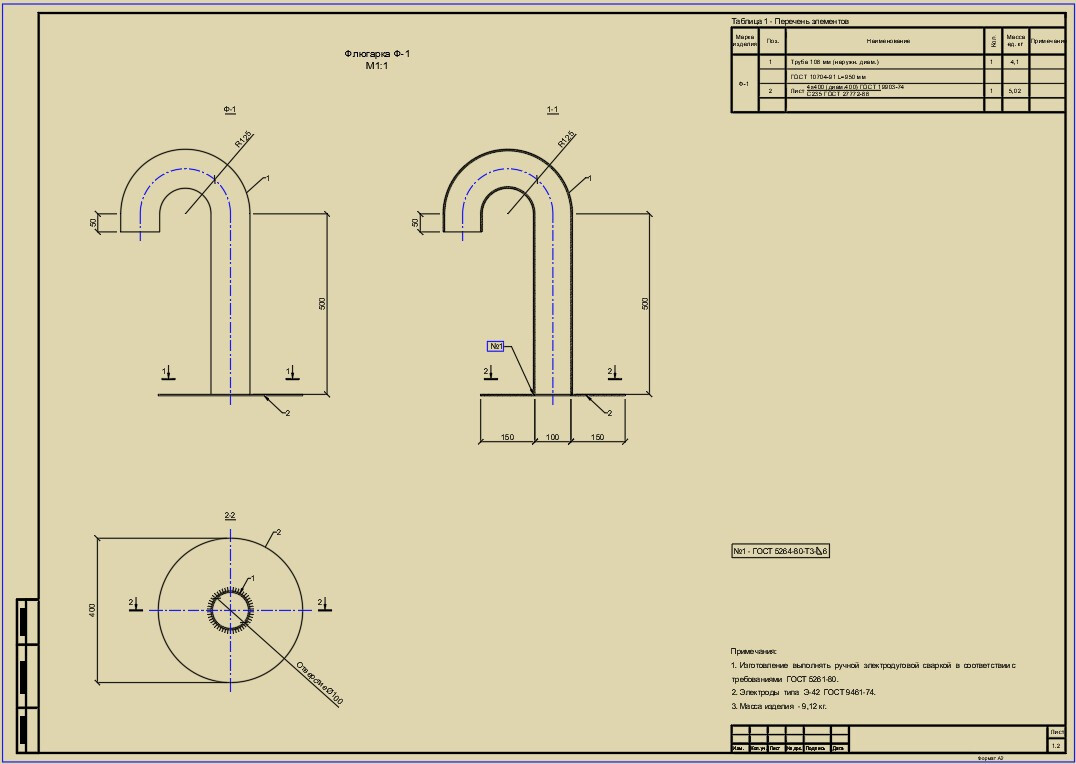

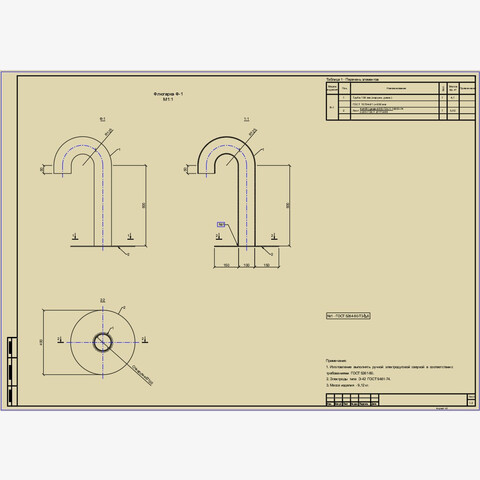

Предлагаем детальный чертёж флюгарки, созданной на основе стальной трубы диаметром 108 мм. Изделие изготавливается с применением сварочных технологий — это обеспечивает высокую прочность и долговечность готовой конструкции.

Ключевые особенности чертежа

Документ включает:

• полные виды изделия с разных ракурсов — позволяет оценить внешний облик и общие габариты флюгарки;
• необходимые разрезы — дают чёткое представление о внутренней структуре и точках соединения элементов;
• масштаб 1:1 — гарантирует точное соответствие размеров на чертеже реальным параметрам изделия, что критично для корректного изготовления.

Область применения флюгарки

Конструкция подходит для:

• защиты вентиляционных каналов;
• оборудования дымоходов;
• использования в системах отвода газов;
• монтажа на промышленных и гражданских объектах.

Форматы файлов:

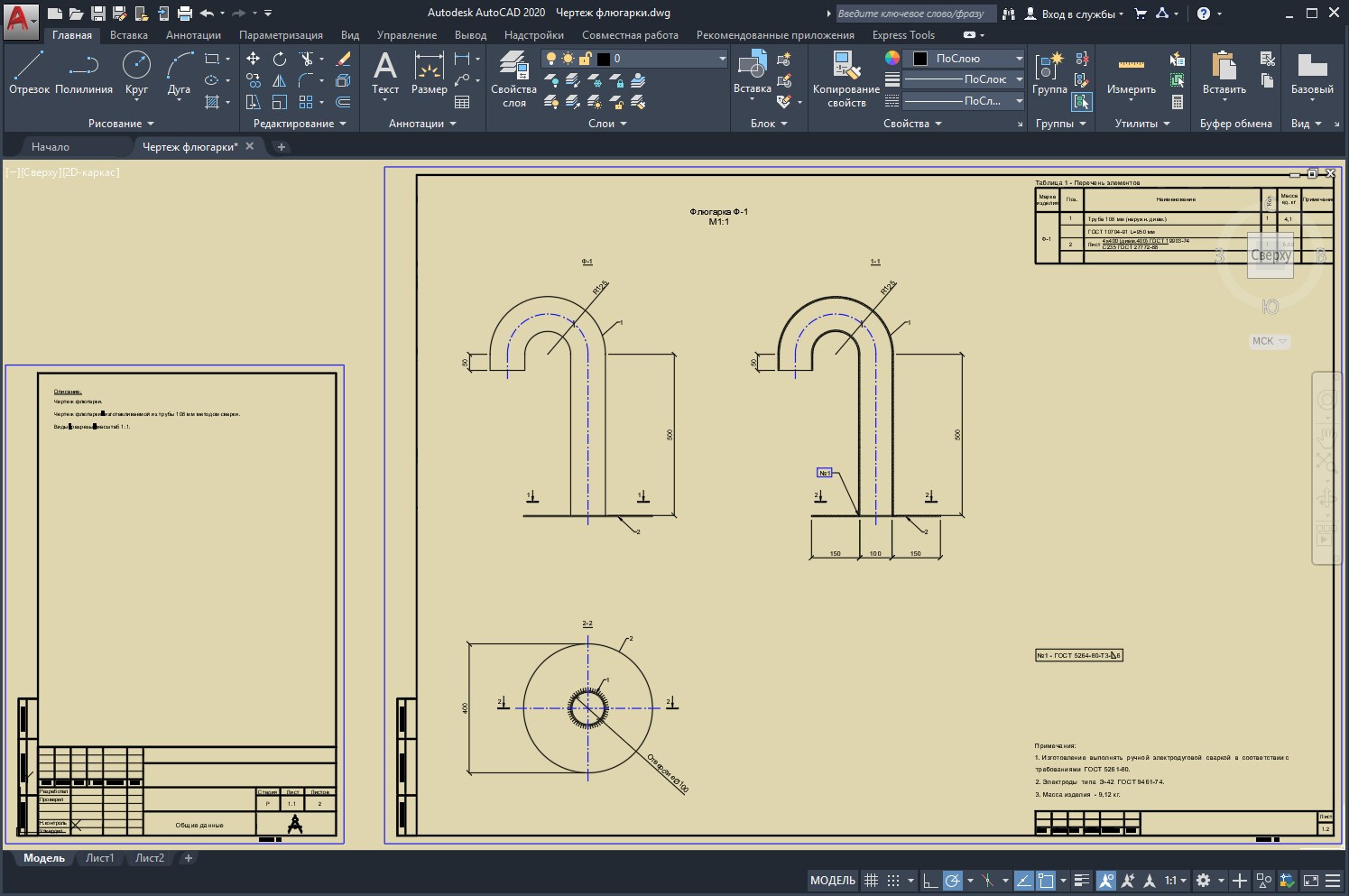

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

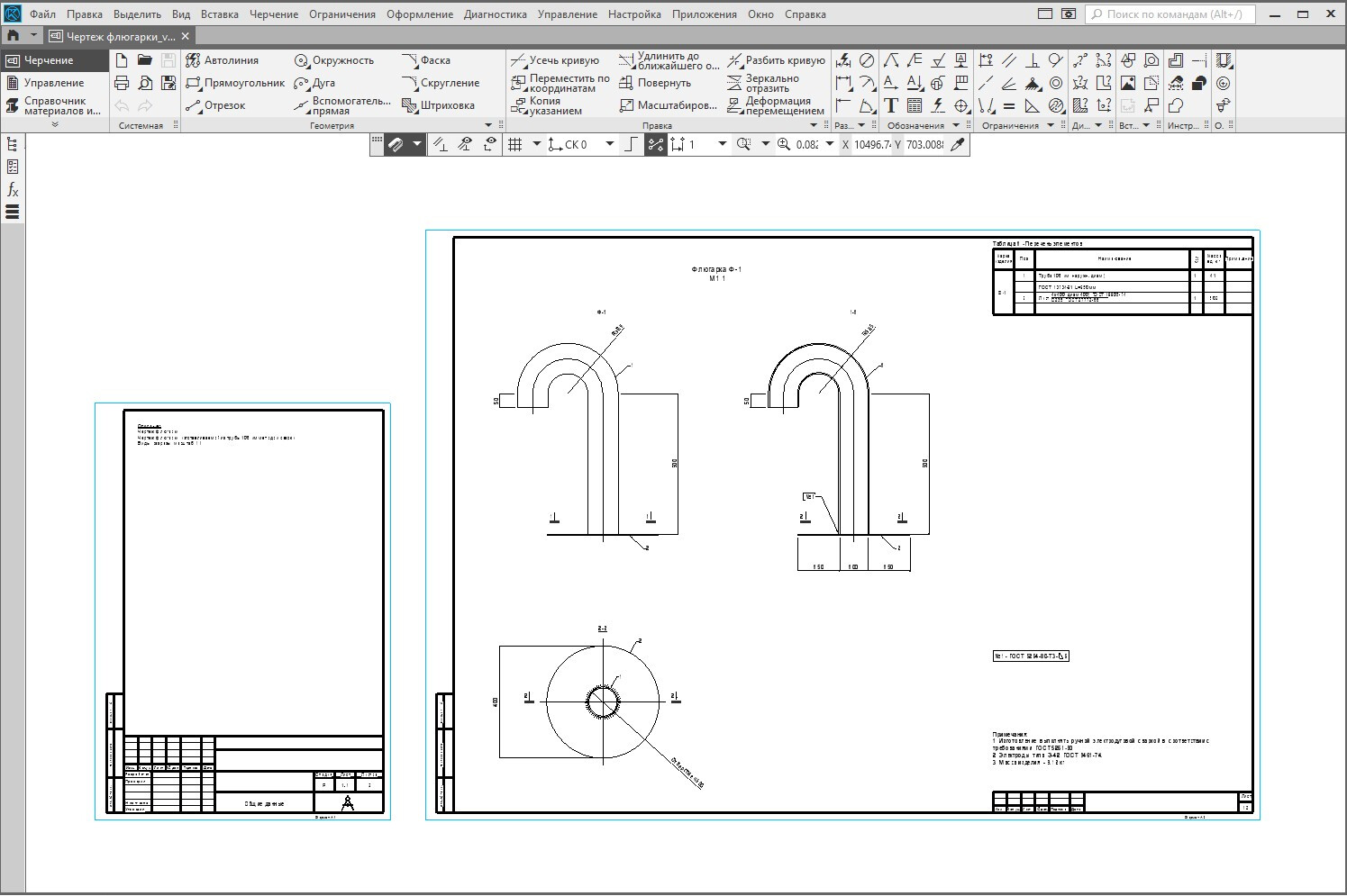

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

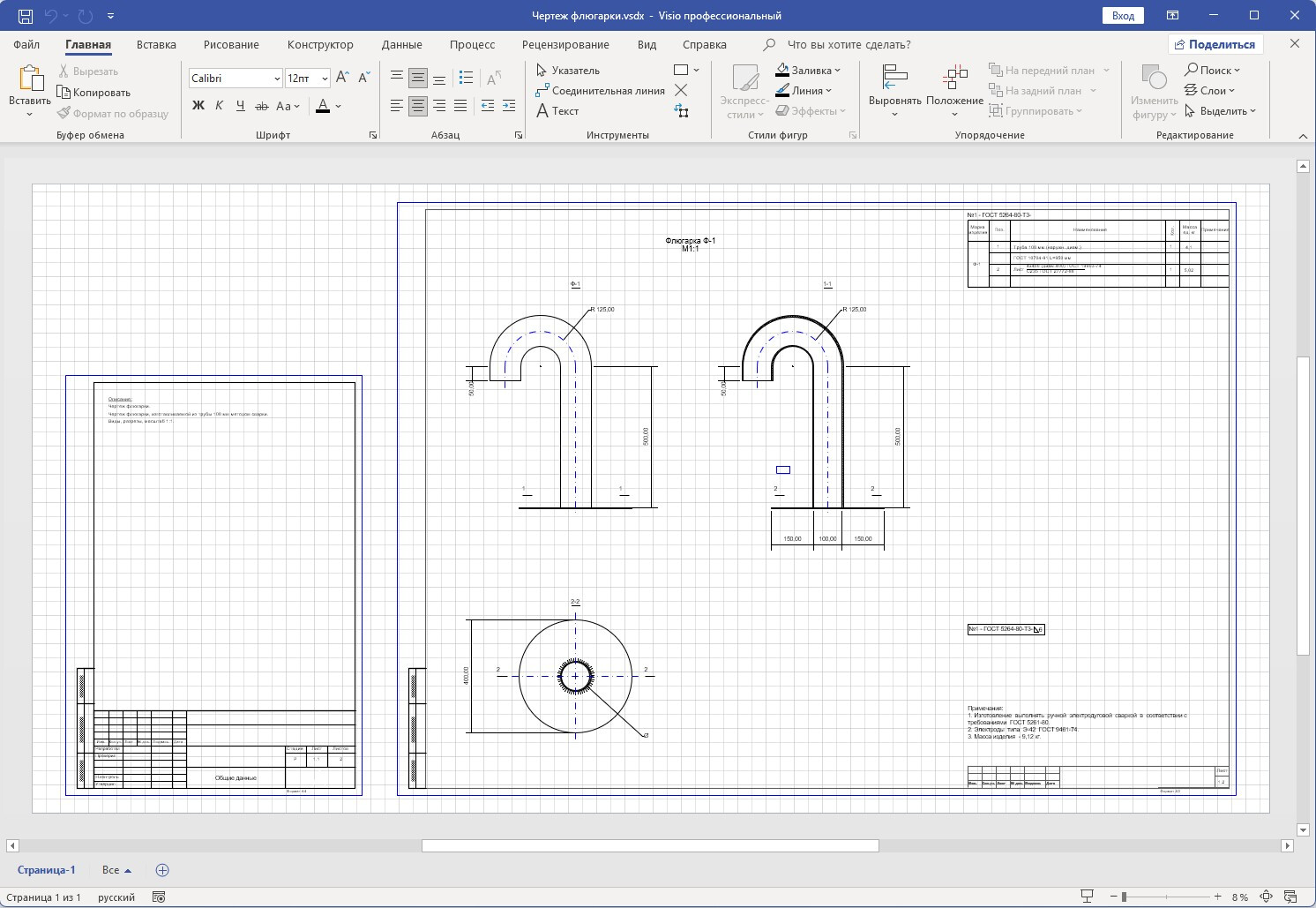

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
