Чертежи тросовых электропроводок

239.00 руб.

Чертежи элементов для тросовой прокладки электропроводок

  • Автор: BASEcad
  • Артикул: ЭС_0012
  • ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
  • Форматы: dwg, frw, vsdx
  • Теги: электропроводки
В корзину Задать вопрос
Сравнить
Описание Характеристики Отзывы

  • Общий обзор документации

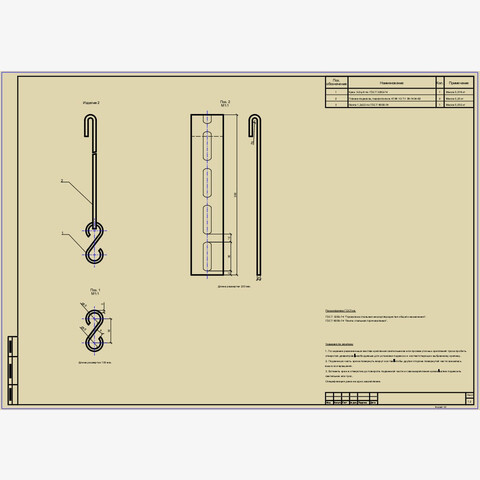

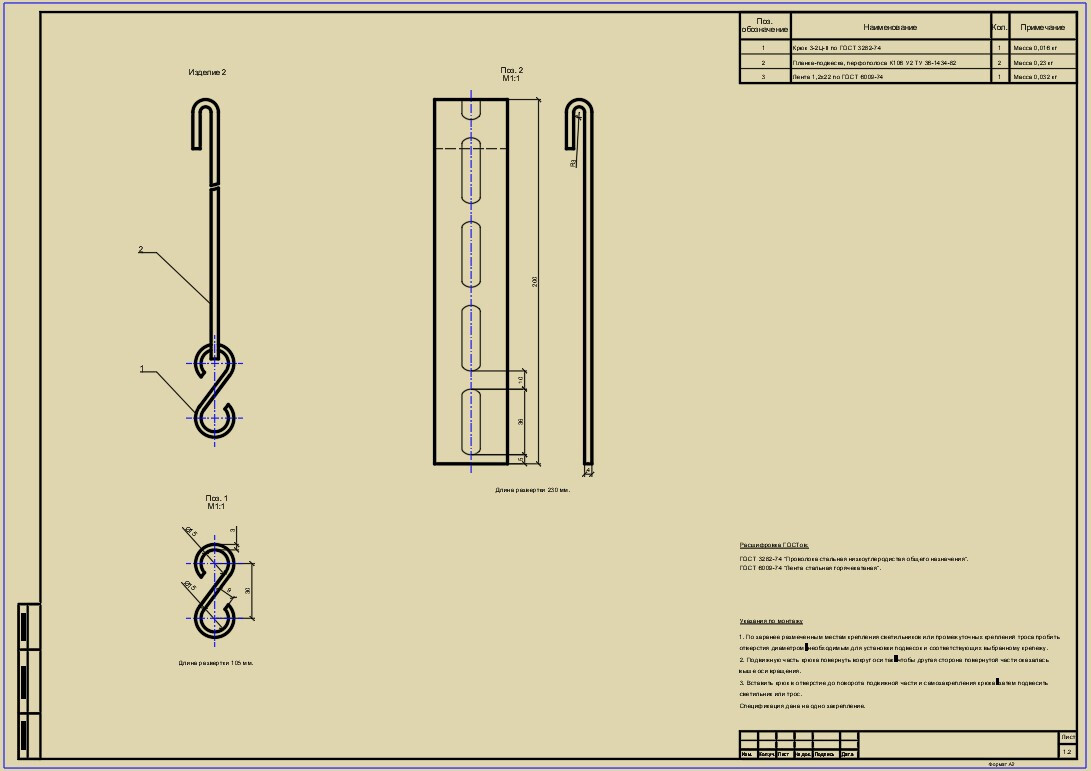

    Представленный комплект чертежей посвящён элементам конструкции для организации тросовых электропроводок. В документации детально проработаны изделия из стандартного металлопроката — они служат основой для надёжной прокладки проводов и кабелей по несущим тросам.

    Ассортимент конструктивных решений по тросовым электропроводкам

    В рамках проекта разработано три варианта монтажных элементов, каждый из которых оптимизирован для определённых условий эксплуатации и требований к монтажу:
    • крюки — предназначены для точечного крепления тросов к несущим конструкциям, обеспечивают быстрый монтаж и надёжную фиксацию;
    • планки‑подвески — позволяют организовать равномерное распределение нагрузки вдоль линии прокладки, подходят для протяжённых участков электропроводки.

    Особенности графических материалов

    Все чертежи выполнены с соблюдением строгих требований к детализации:
    • масштаб 1:1 — точное соответствие реальных размеров элементам на чертеже, что исключает погрешности при изготовлении и монтаже;
    • проработка размеров — указаны все ключевые габариты, включая монтажные и присоединительные параметры;
    • подробное изображение — каждая деталь отображена с учётом конструктивных особенностей, показаны места соединений, отверстия, изгибы и прочие элементы, важные для корректной сборки.
    Такая степень детализации позволяет использовать чертежи как для производства комплектующих, так и для разработки монтажных схем на объектах различного назначения.

    Форматы файлов:

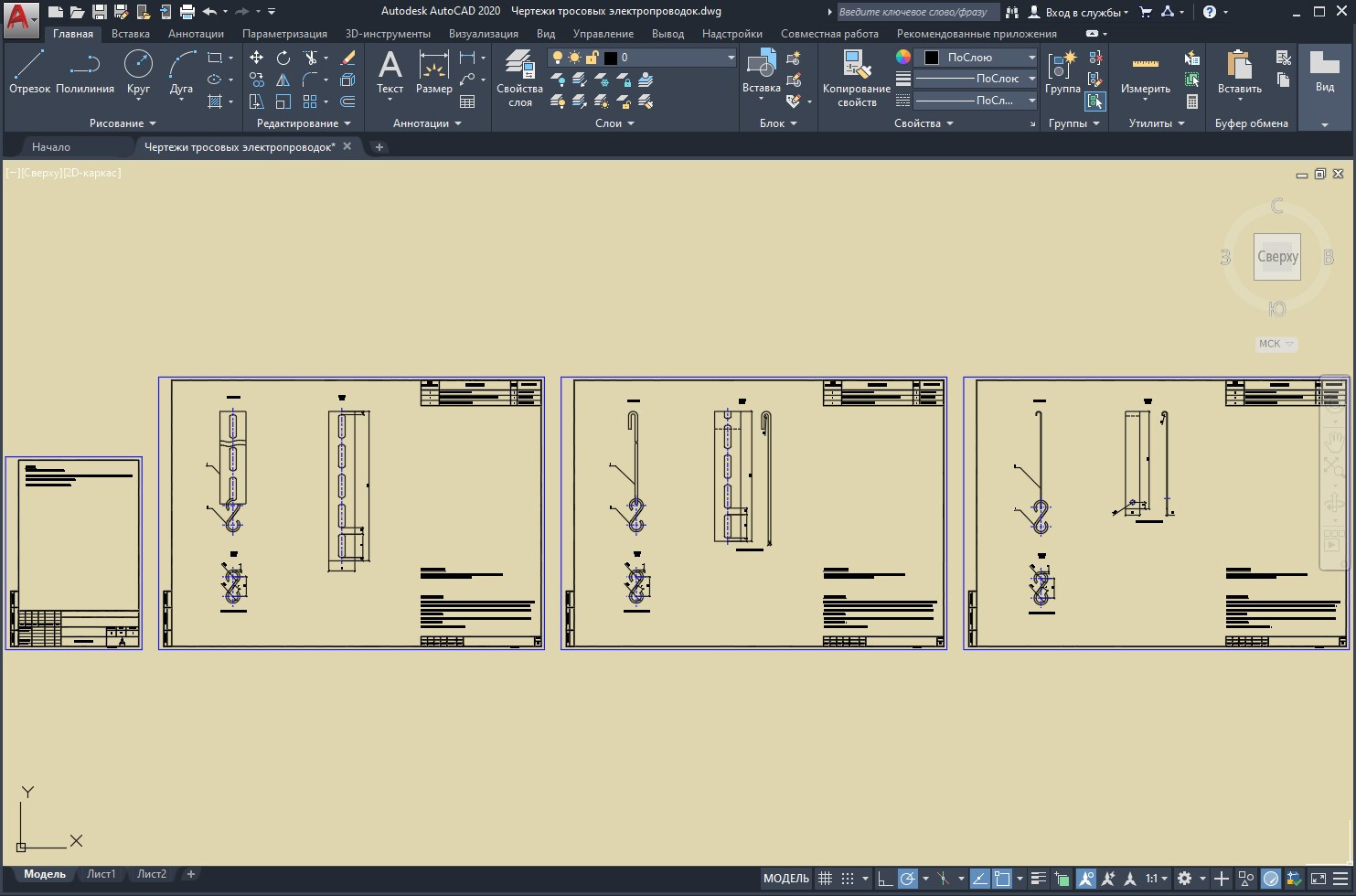

    • AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

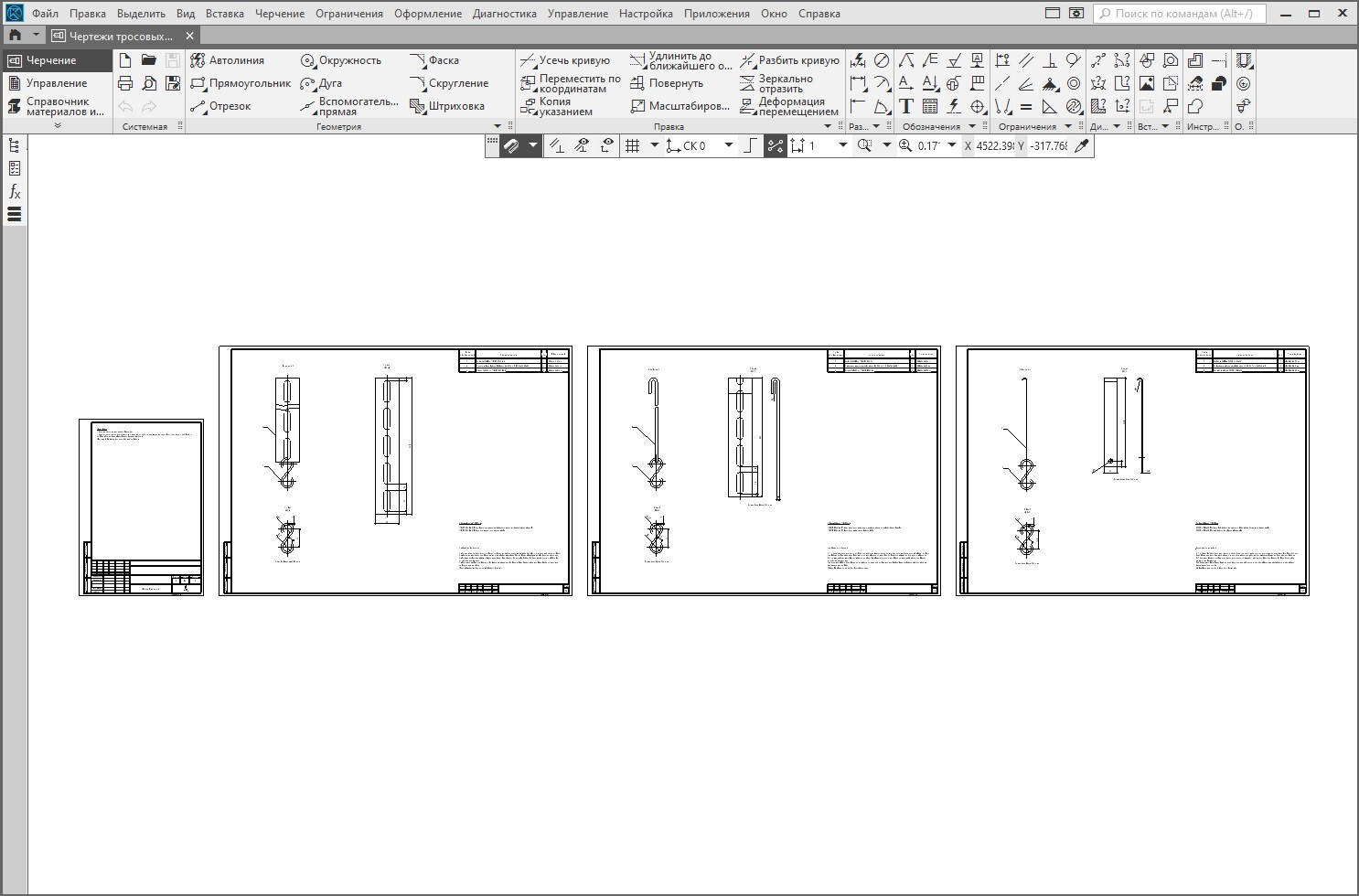

    • КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

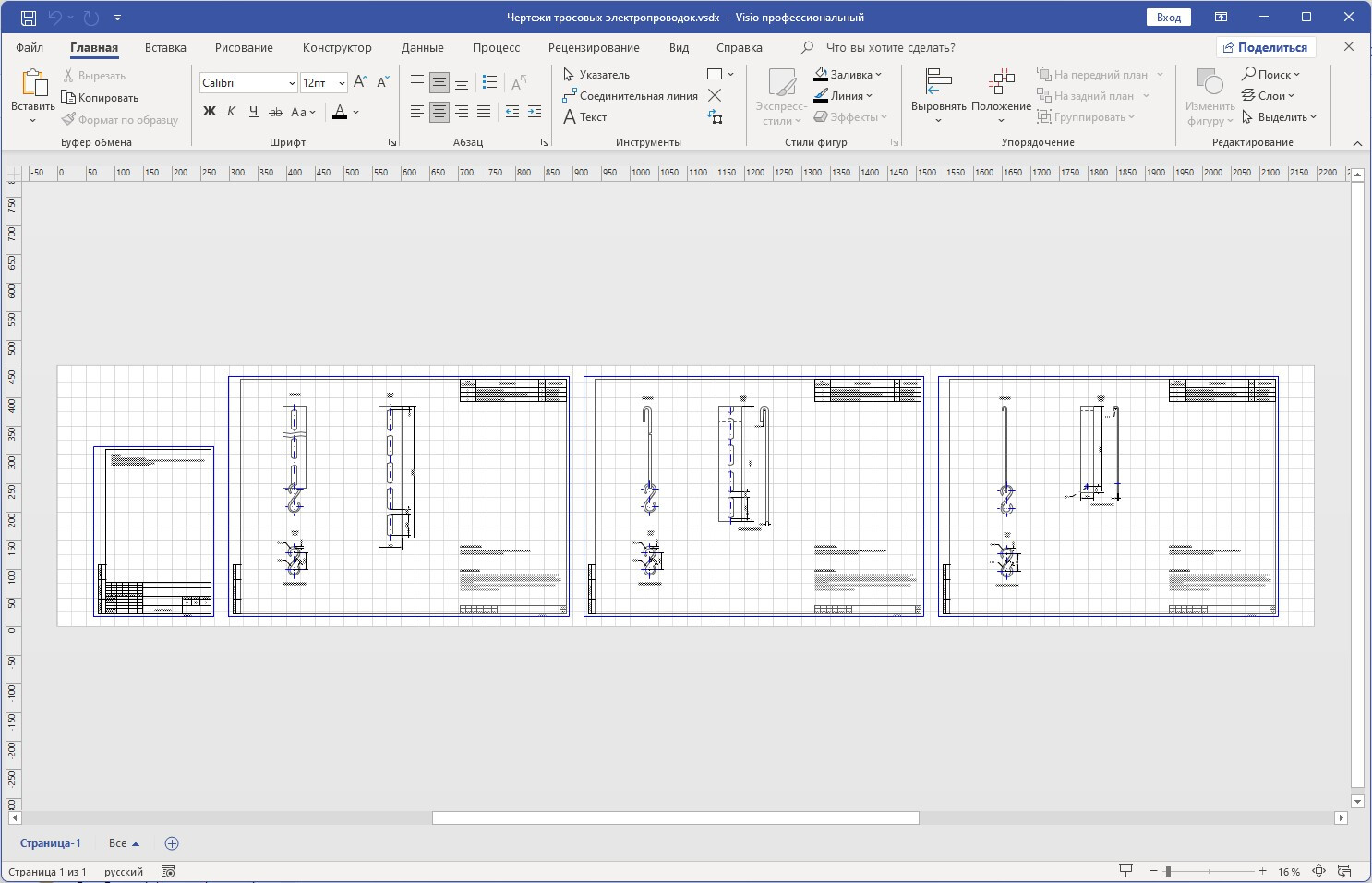

    • MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

    Просмотреть страницу – «Как скачать?»
    Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!


  • Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw)
    Тип файла: технический чертеж
