Чертежи заземляющих электродов

Предлагаем набор рабочих чертежей заземляющих электродов, изготовленных из различных видов металлопроката. Документация разработана в соответствии с требованиями серии 5.407‑153 «Детали и узлы внутренних осветительных и силовых электропроводок производственных, административных, бытовых и жилых помещений в сельской местности».

Доступные чертежи заземляющих электродов

В комплект включены чертежи трёх типов заземляющих электродов — каждый оптимизирован для конкретных условий монтажа и эксплуатационных требований:

- Заземляющий электрод на основе стального уголка

Исполнение: уголок 40×40×4 мм. Подходит для создания надёжных заземляющих контуров в условиях ограниченного пространства, обеспечивает хорошую адгезию с грунтом и устойчивость к механическим нагрузкам.

- Заземляющий электрод круглого сечения

Исполнение: пруток диаметром 12 мм. Отличается простотой монтажа, подходит для плотных грунтов и обеспечивает стабильное электрическое соединение. Оптимален для участков с высокой коррозионной активностью среды.

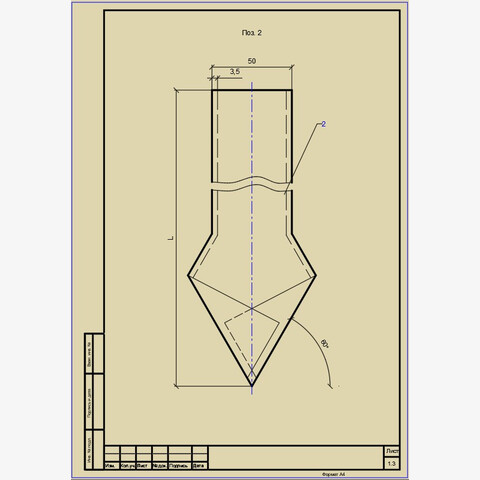

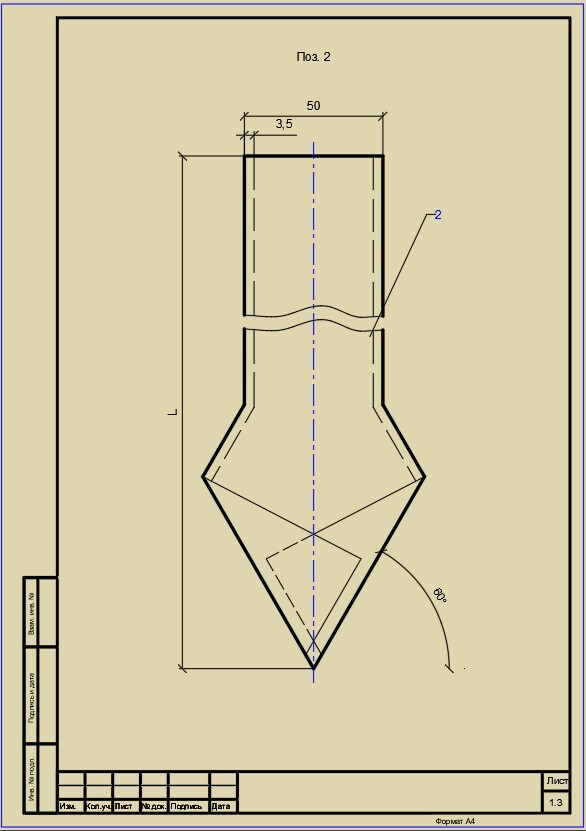

- Трубчатый заземляющий электрод

Исполнение: труба 50×3,5 мм. Конструкция обеспечивает повышенную механическую прочность и увеличенную площадь контакта с грунтом. Рекомендуется для ответственных объектов и зон с повышенными требованиями к надёжности заземления.

Форматы файлов:

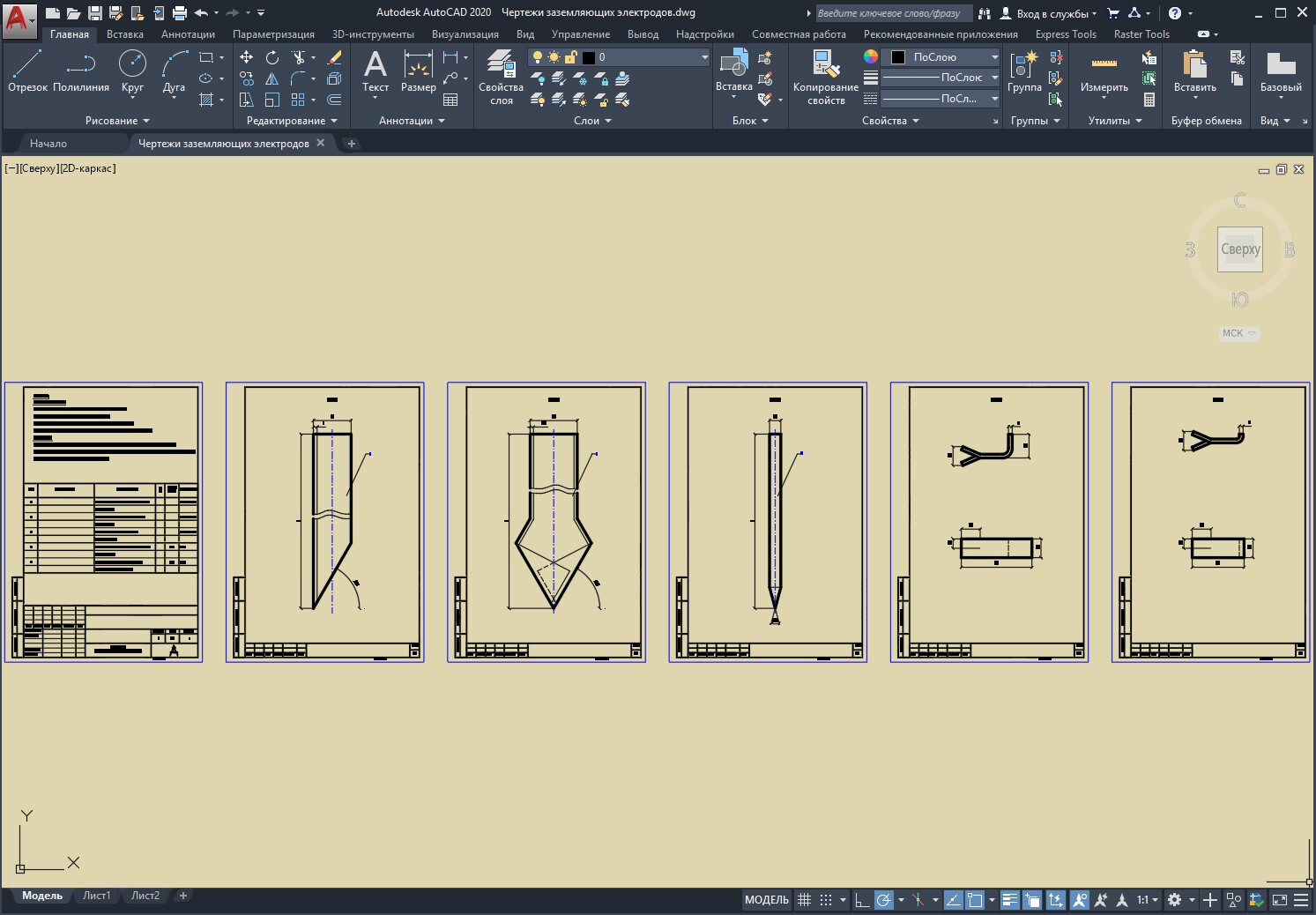

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

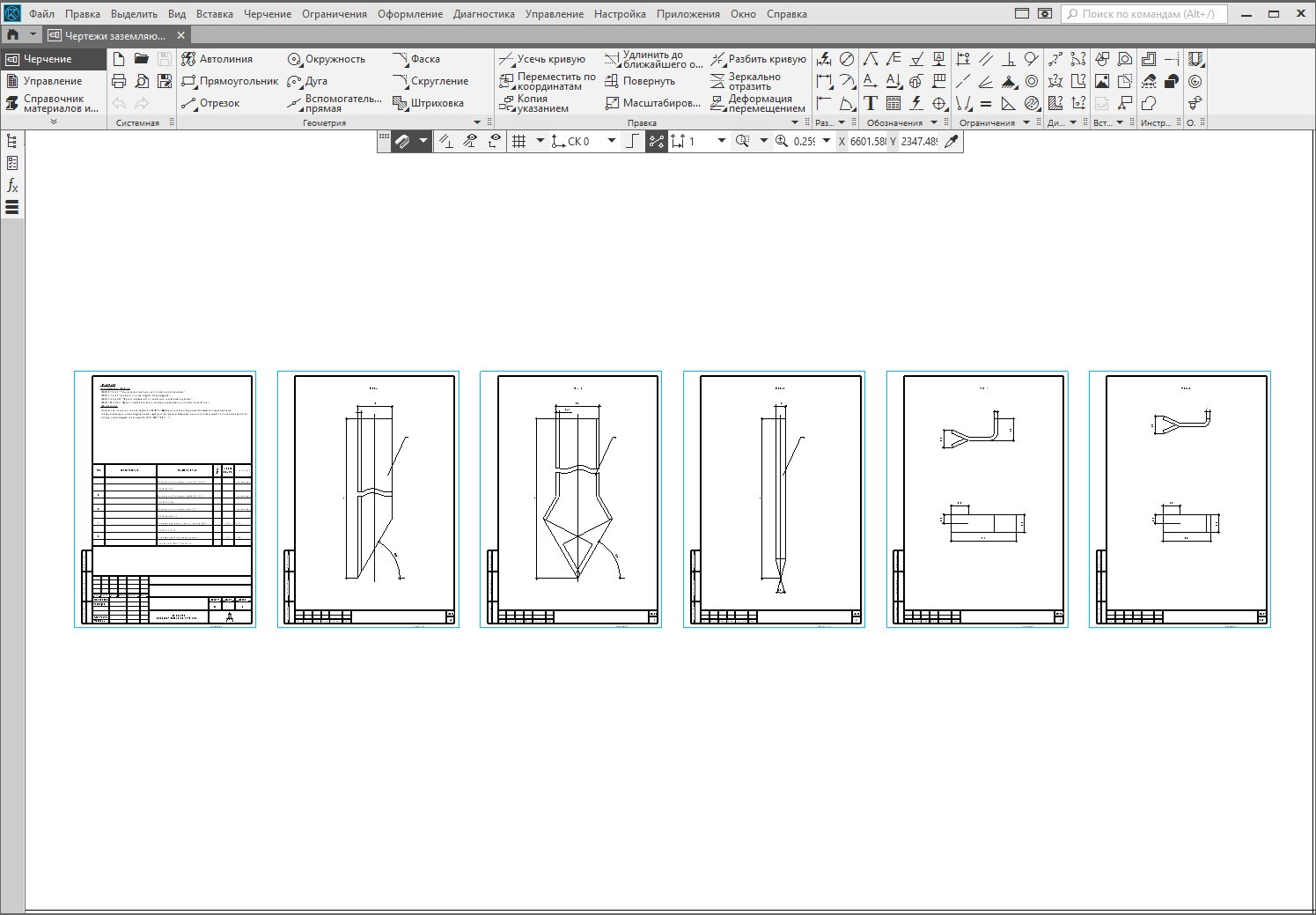

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

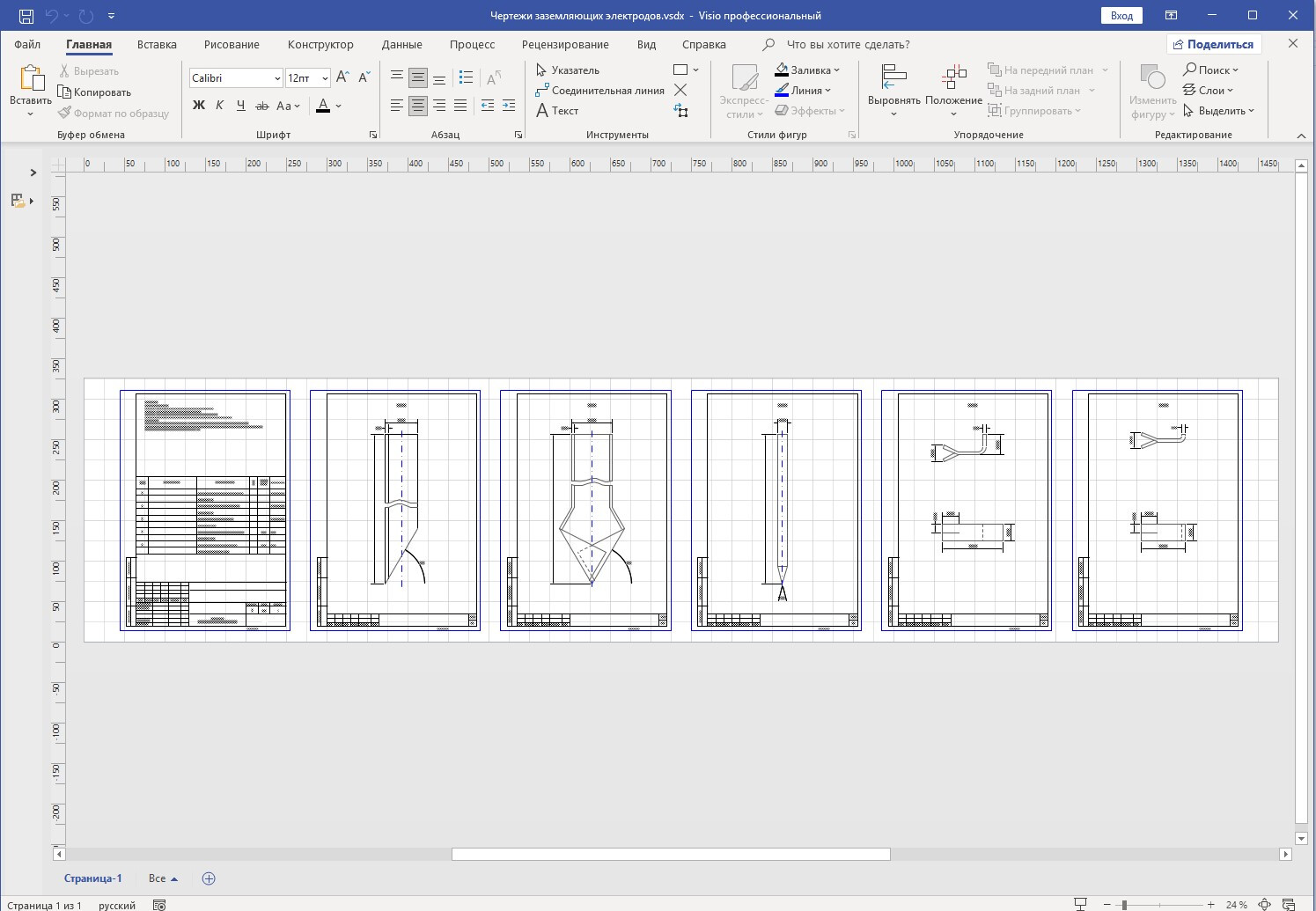

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
