Чертежи заземления частного дома

Варианты схем заземления для частных домов: типовые проектные решения

Обеспечение электробезопасности жилого дома невозможно без грамотно спроектированной системы заземления. Представленные типовые чертежи позволяют реализовать надёжные и соответствующие нормативам решения для разных типов электроснабжения. Документация разработана на базе проверенной типовой серии 5.407‑153.1 «Детали и узлы внутренних осветительных и силовых электропроводок» — это гарантирует совместимость с действующими стандартами и упрощает согласование проекта с энергоснабжающими организациями.

Повторное заземление нулевого рабочего провода: схемы для разных вводов

В зависимости от конфигурации питающей сети применяются различные варианты устройства повторного заземления:

• Для двухпроводного ввода в жилой дом — предусмотрена схема повторного заземления нулевого рабочего провода, обеспечивающая снижение потенциала на открытых проводящих частях при повреждении изоляции. Решение оптимизировано для однофазных сетей и учитывает особенности распределения токов замыкания на землю.
• Для четырёхпроводного ввода в жилой дом — реализована схема, учитывающая специфику трёхфазных сетей с глухозаземлённой нейтралью. Конструкция узла повторного заземления обеспечивает надёжное соединение с контуром заземления и минимизирует риски поражения электрическим током при аварийных режимах.

Конструкции заземлителей: чертежи типовых решений

Для организации основного заземляющего устройства предлагаются два распространённых варианта исполнения, каждый из которых имеет свои преимущества в зависимости от характеристик грунта и условий монтажа:

• Двухэлектродный заземлитель диаметром 12 мм — компактное решение, оптимальное для участков с ограниченной площадью. Конструкция обеспечивает требуемое сопротивление растеканию тока при условии корректного расчёта глубины заложения и расстояния между электродами.
• Двухэлектродный заземлитель из уголка — вариант, отличающийся повышенной механической прочностью и долговечностью. Применение стального уголка позволяет эффективно использовать площадь контакта с грунтом и обеспечивает стабильность параметров заземления в течение всего срока эксплуатации.

Дополнительно в комплект входят чертежи конструкций заземлителей, содержащие деталировку узлов, спецификации материалов и рекомендации по монтажу.

Форматы файлов:

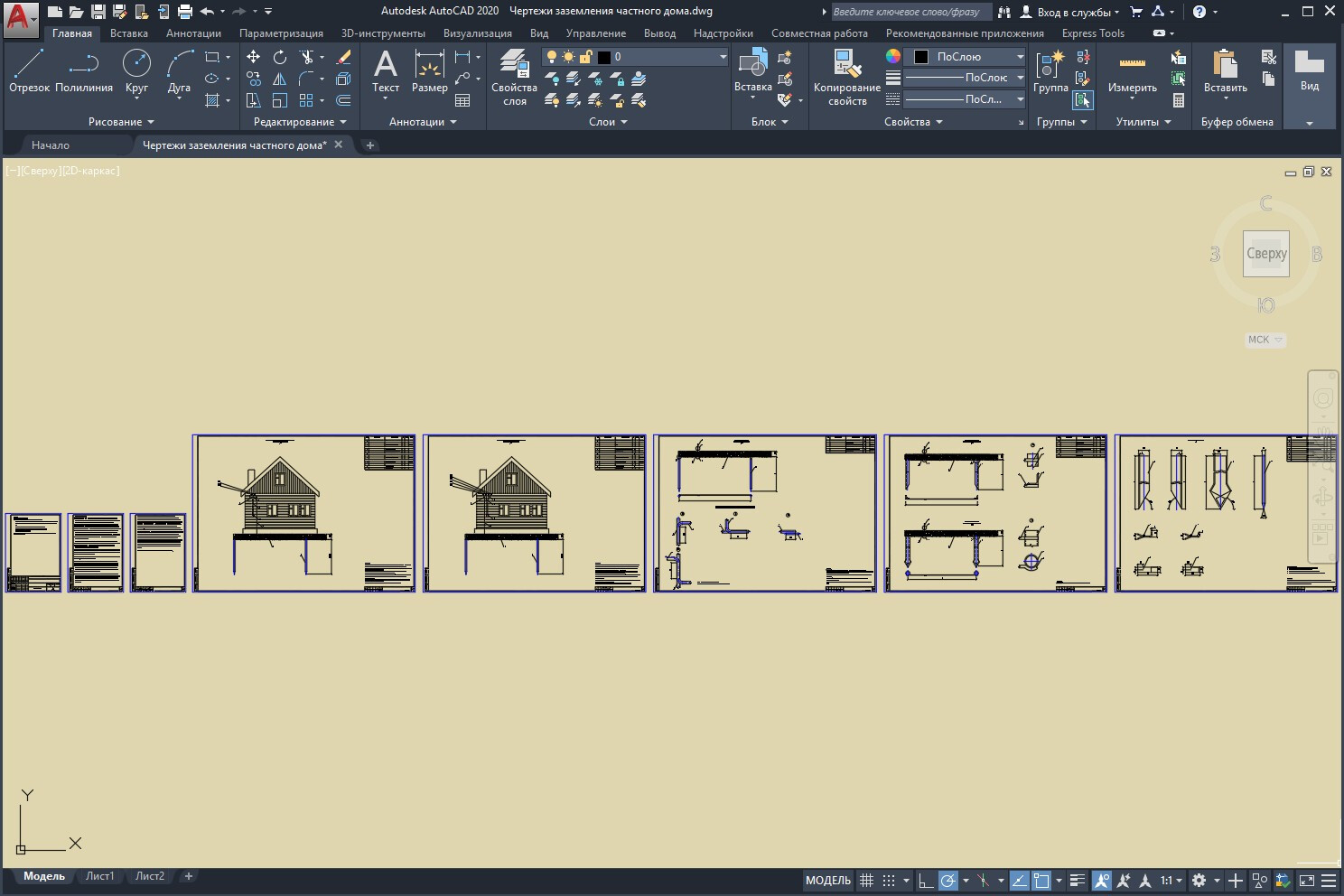

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

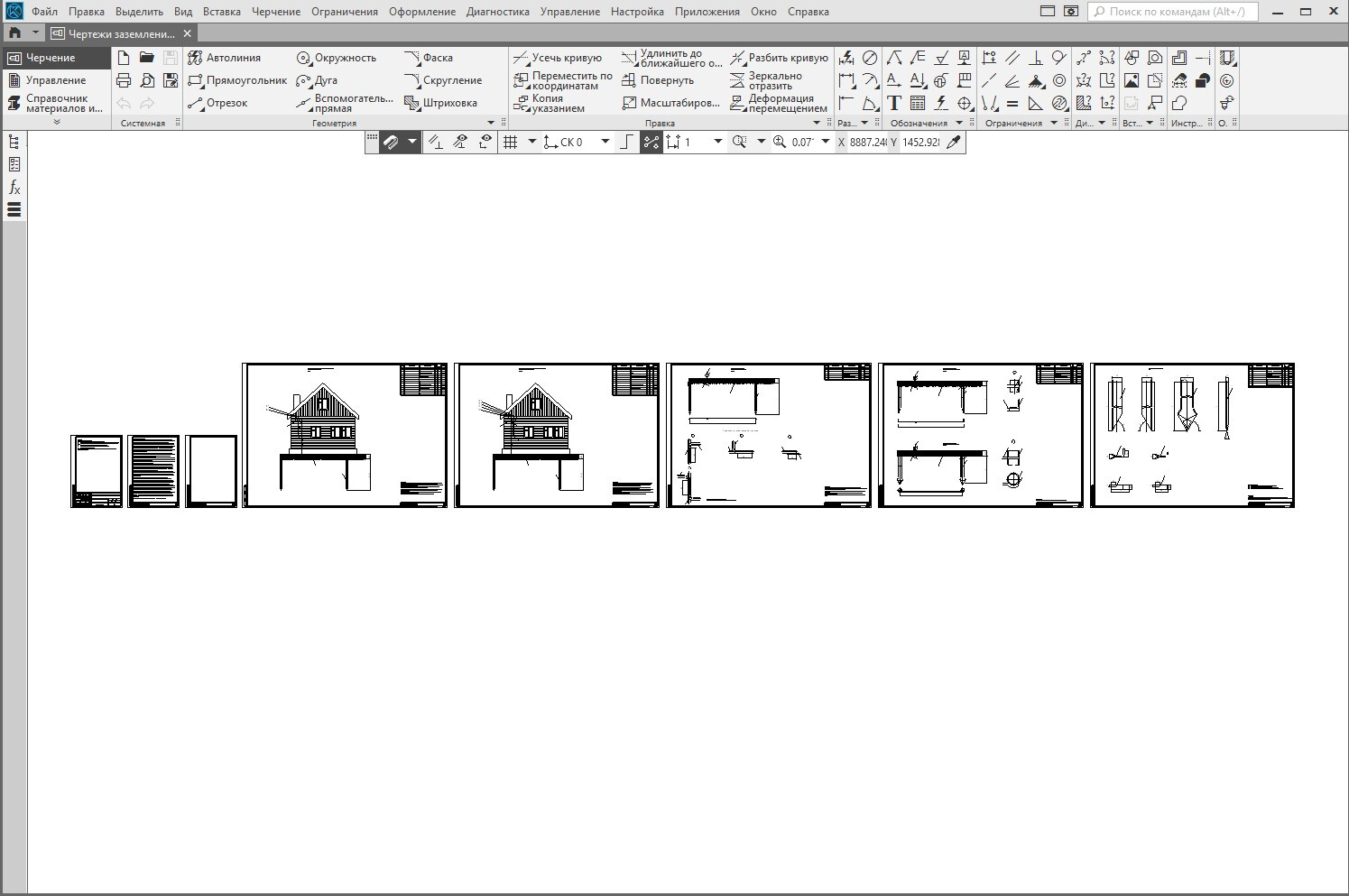

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

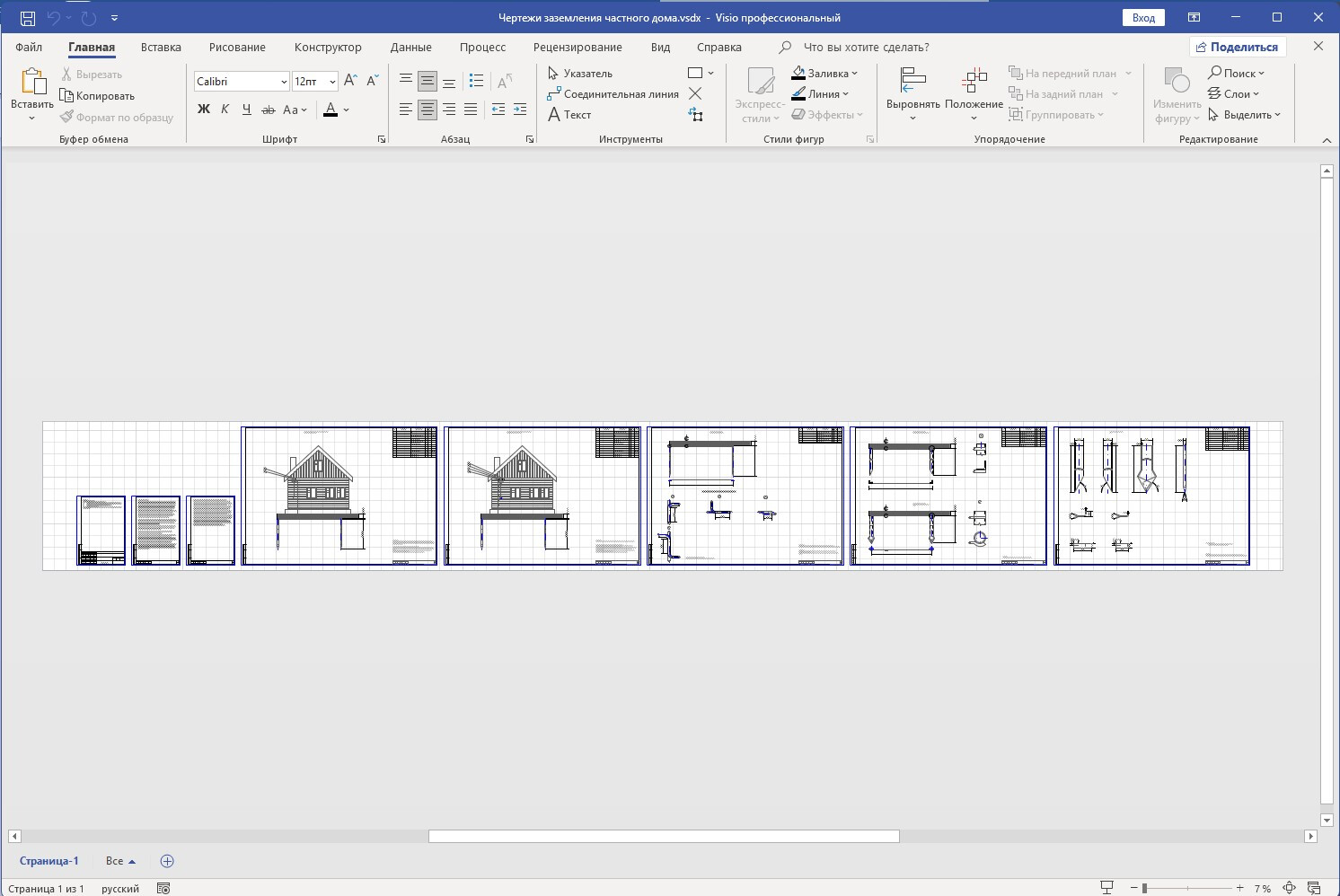

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
