3D модель пускателя ПМЛ

Твёрдотельная модель пускателя ПМЛ для установки на монтажную плату

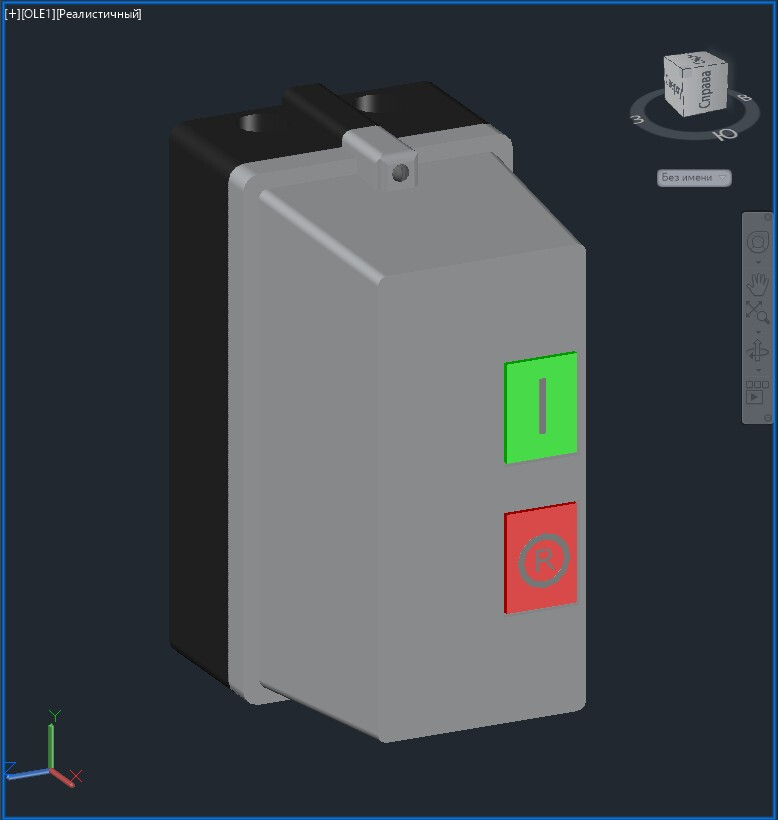

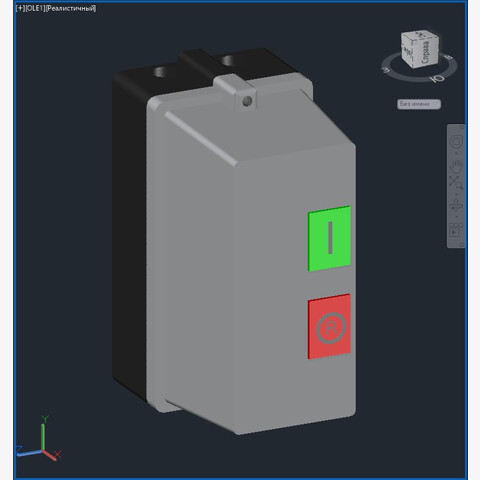

Трёхмерная модель силового электромагнитного пускателя серии ПМЛ — практичное решение для проектировщиков низковольтных распределительных устройств и шкафов управления. Изделие рассчитано на монтаж непосредственно на монтажную плату, что упрощает компоновку в щитах и обеспечивает надёжную фиксацию оборудования. Модель выполнена в формате твёрдотельного моделирования (тип «ТЕЛО»), благодаря чему геометрия корректно участвует во всех проектных операциях: от простой вставки в сборку до проверки пересечений, построения разрезов и расчёта монтажных зазоров.

Ключевые особенности модели

• Тип моделирования — «ТЕЛО»: объёмная структура позволяет выполнять булевы операции, строить корректные сечения и рассчитывать габариты — это важно при формировании спецификаций и ведомостей материалов;
• Проработка монтажных зон: учтены крепёжные отверстия, габариты корпуса и минимальные отступы — это помогает избежать коллизий при плотной компоновке оборудования в шкафах и на стойках;
• Детализация конструктивных элементов: в модели отражены технологические выступы, зоны подключения и обслуживания, что упрощает проверку эргономики и доступности узлов при эксплуатации.

Интеграция в САПР и подготовка конструкторской документации

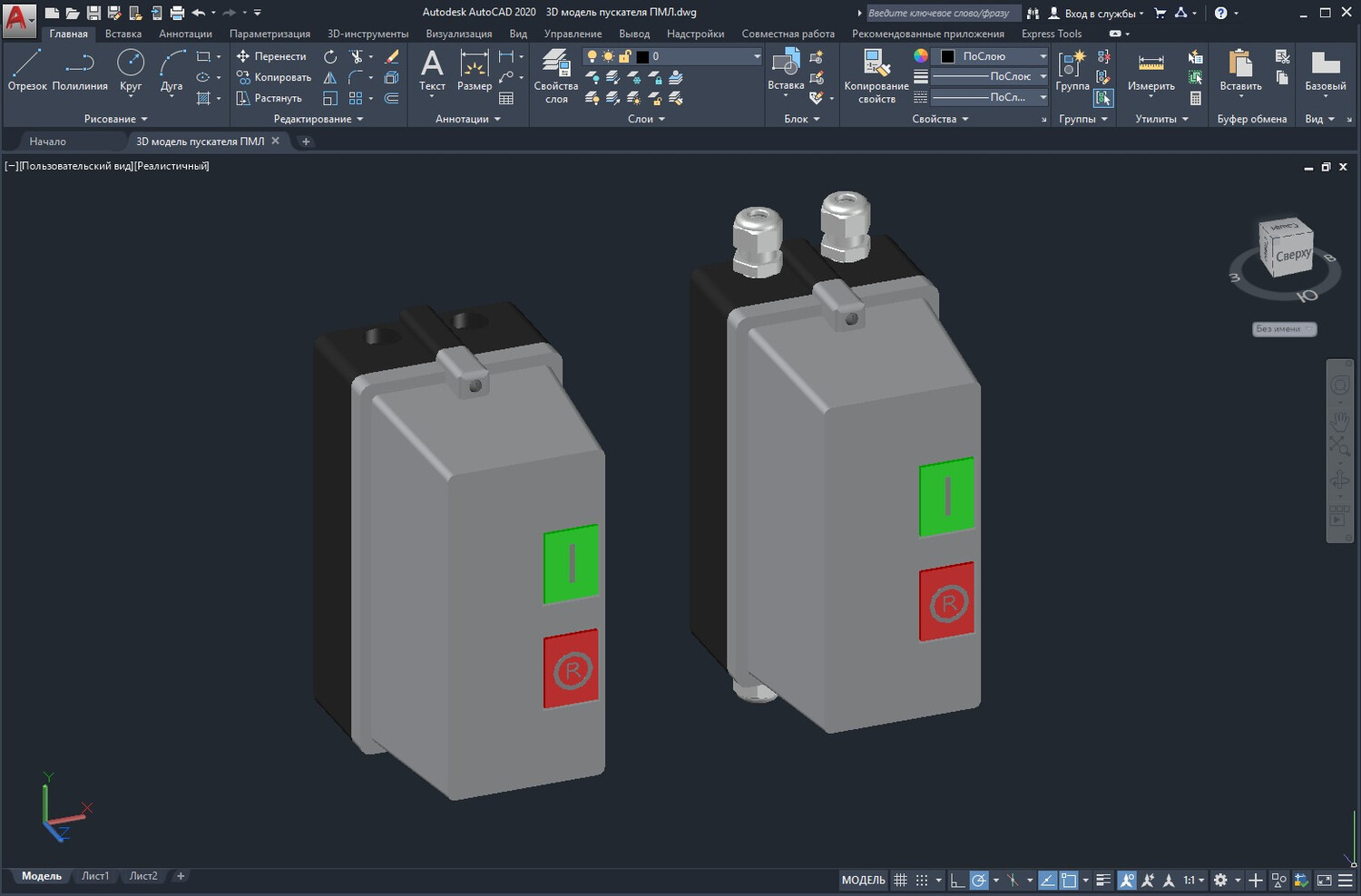

Модель адаптирована для бесшовной работы в популярных инженерных средах. С помощью штатных средств экспорта можно выполнять следующие операции:

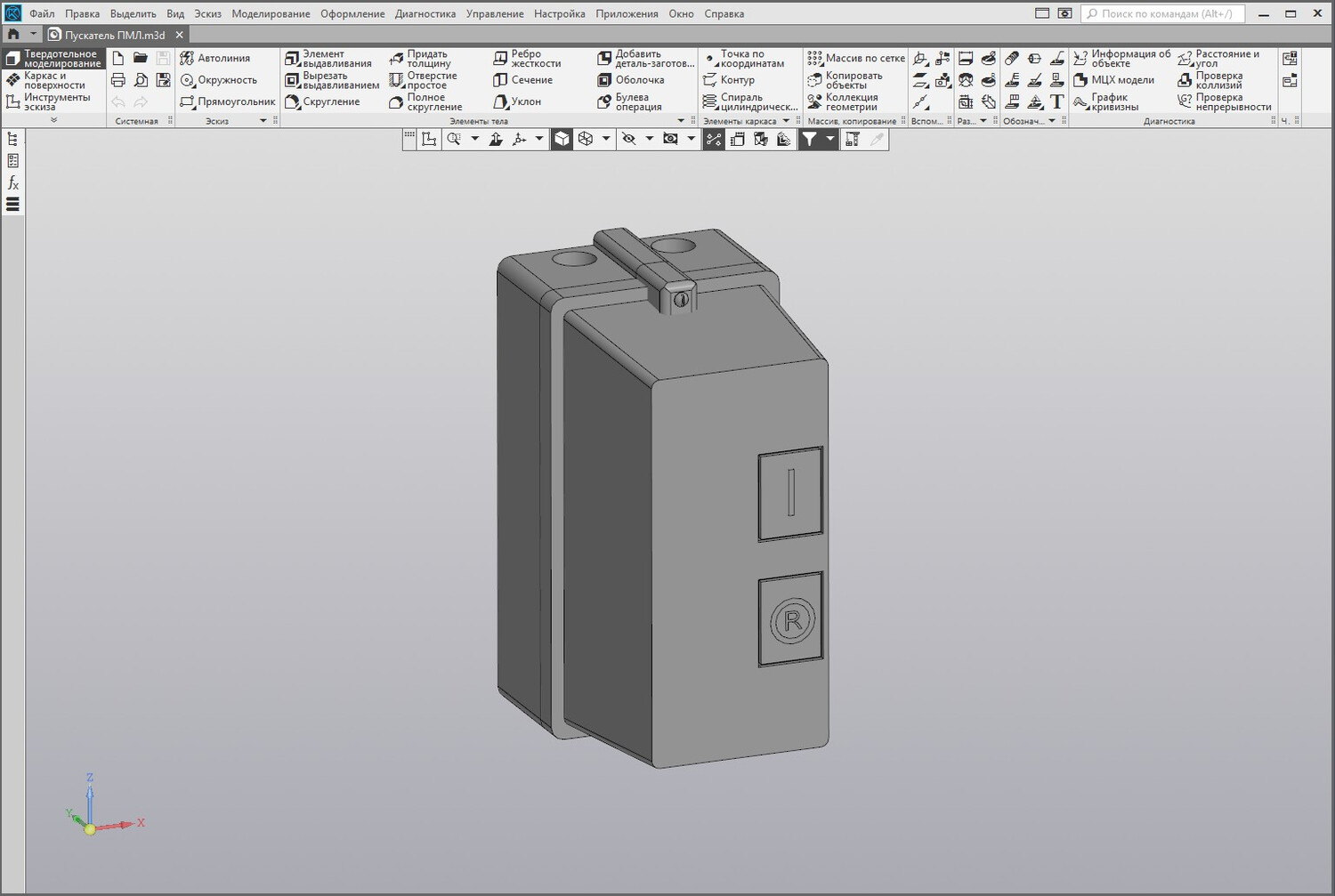

• Перенос 3D‑геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

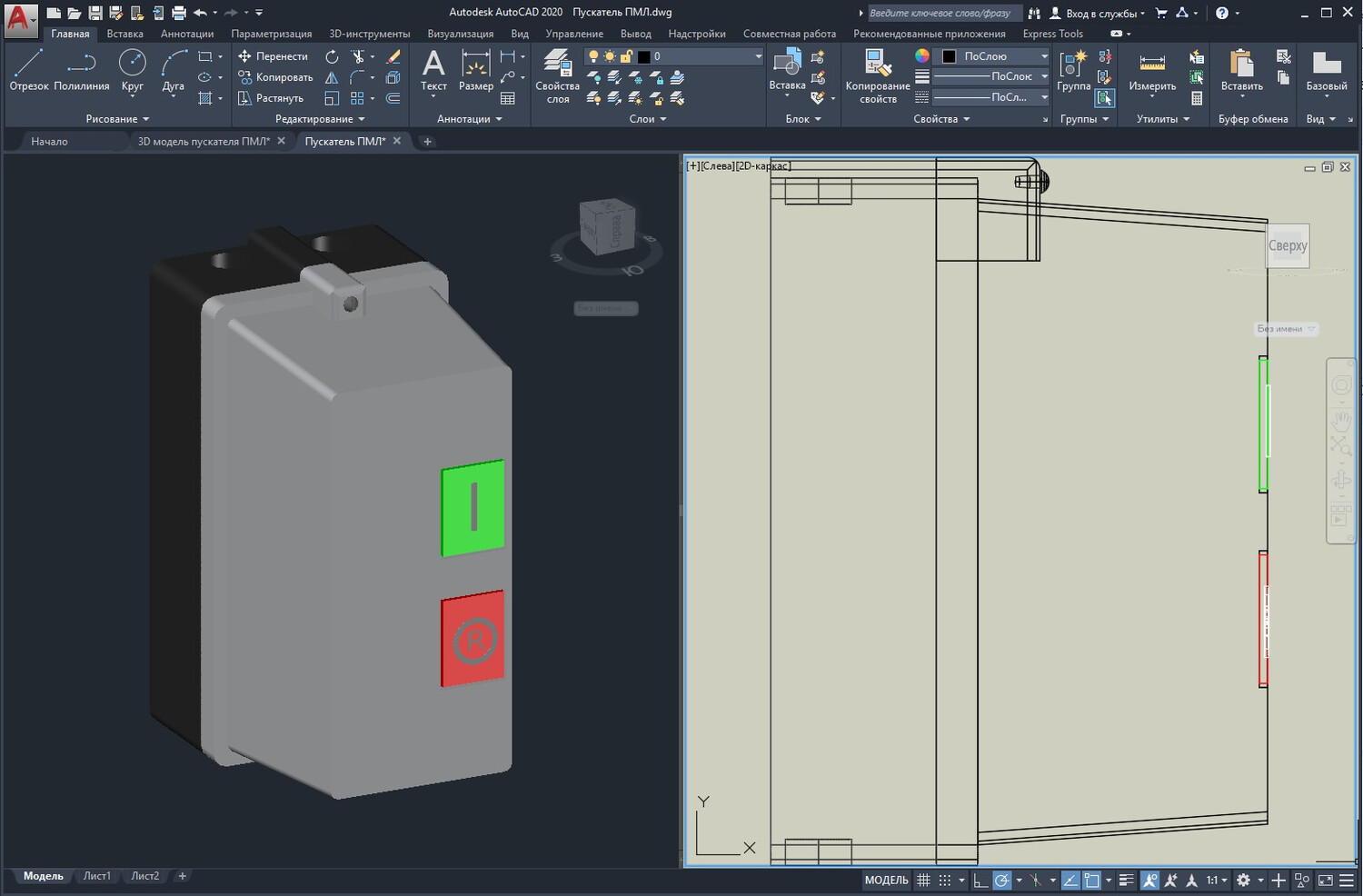

• Формирование 2D‑чертежей на базе трёхмерной модели для оформления рабочей документации;
• Построение разрезов и сечений для детализации узлов крепления и проверки совместимости с соседним оборудованием;
• Встраивание пускателя в сборочные единицы, спецификации и ведомости оборудования, а также проведение проверок на коллизии в плотных компоновках.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
