3D модели выключателей АП-50

Цифровая библиотека защитных аппаратов в литом корпусе и монтажного элемента

Систематизированная коллекция трёхмерных моделей автоматических выключателей серии АП‑50 — коммутационных устройств в литом корпусе, обеспечивающих защиту электрических цепей от токов перегрузки и короткого замыкания. В отличие от типовых наборов, данный комплект дополнительно включает 3D‑модель крепёжного кронштейна, изготавливаемого по типовому проекту из стальной полосы. Это позволяет проектировать узел установки аппарата целиком, без необходимости моделировать вспомогательные крепления самостоятельно.

Состав комплекта

В библиотеку входят следующие элементы:

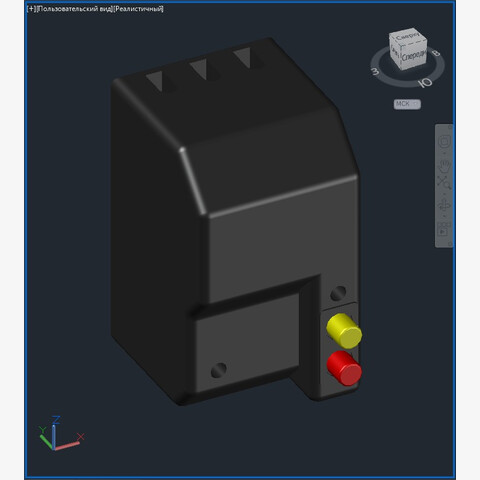

• Выключатель типоразмера 2МТ — двухполюсное исполнение для однофазных цепей и линий постоянного тока. Компактные габариты подходят для щитов с ограниченным внутренним объёмом.

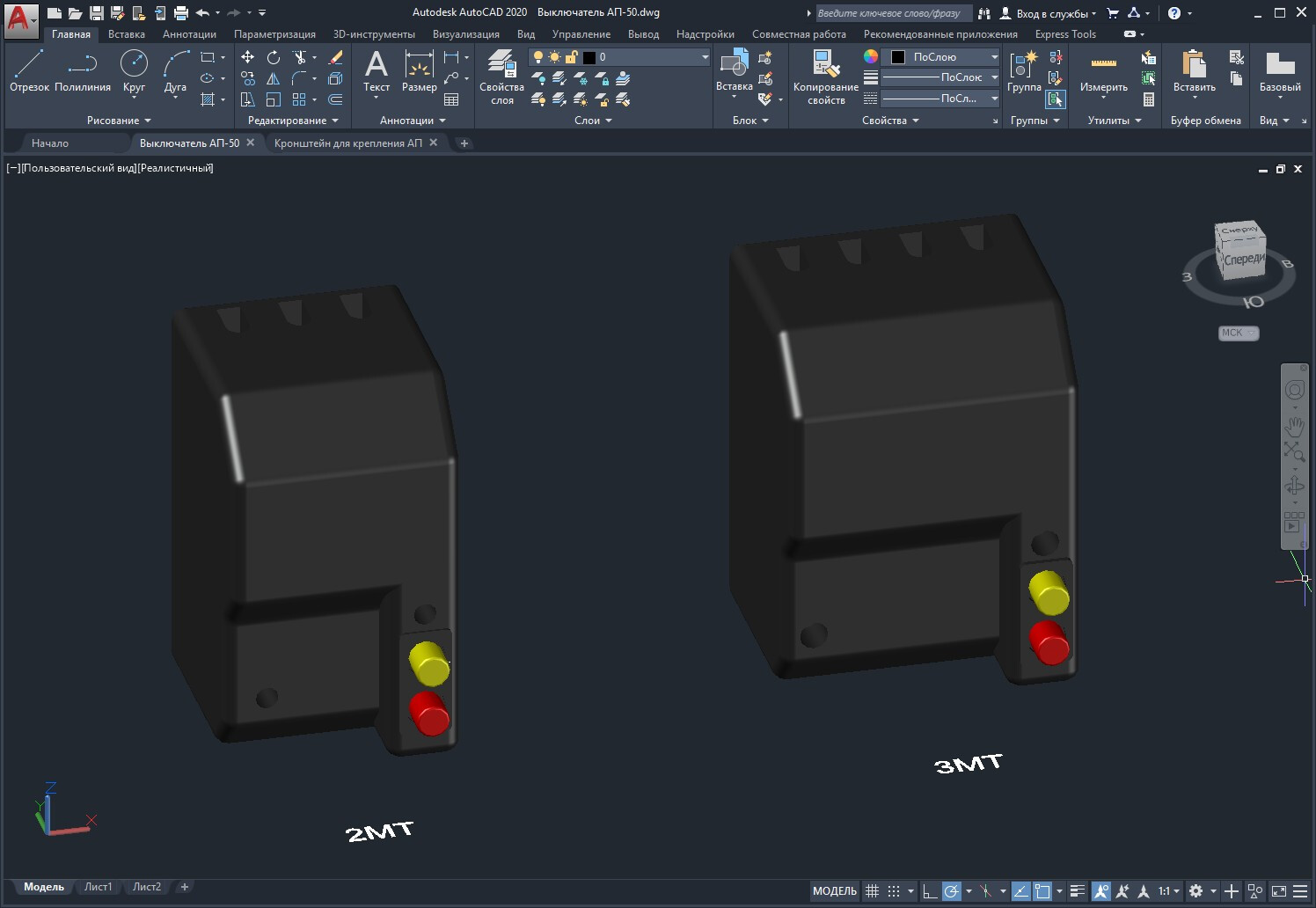

• Выключатель типоразмера 3МТ — трёхполюсное исполнение для защиты трёхфазных цепей переменного тока с одновременным отключением всех фаз при аварии.

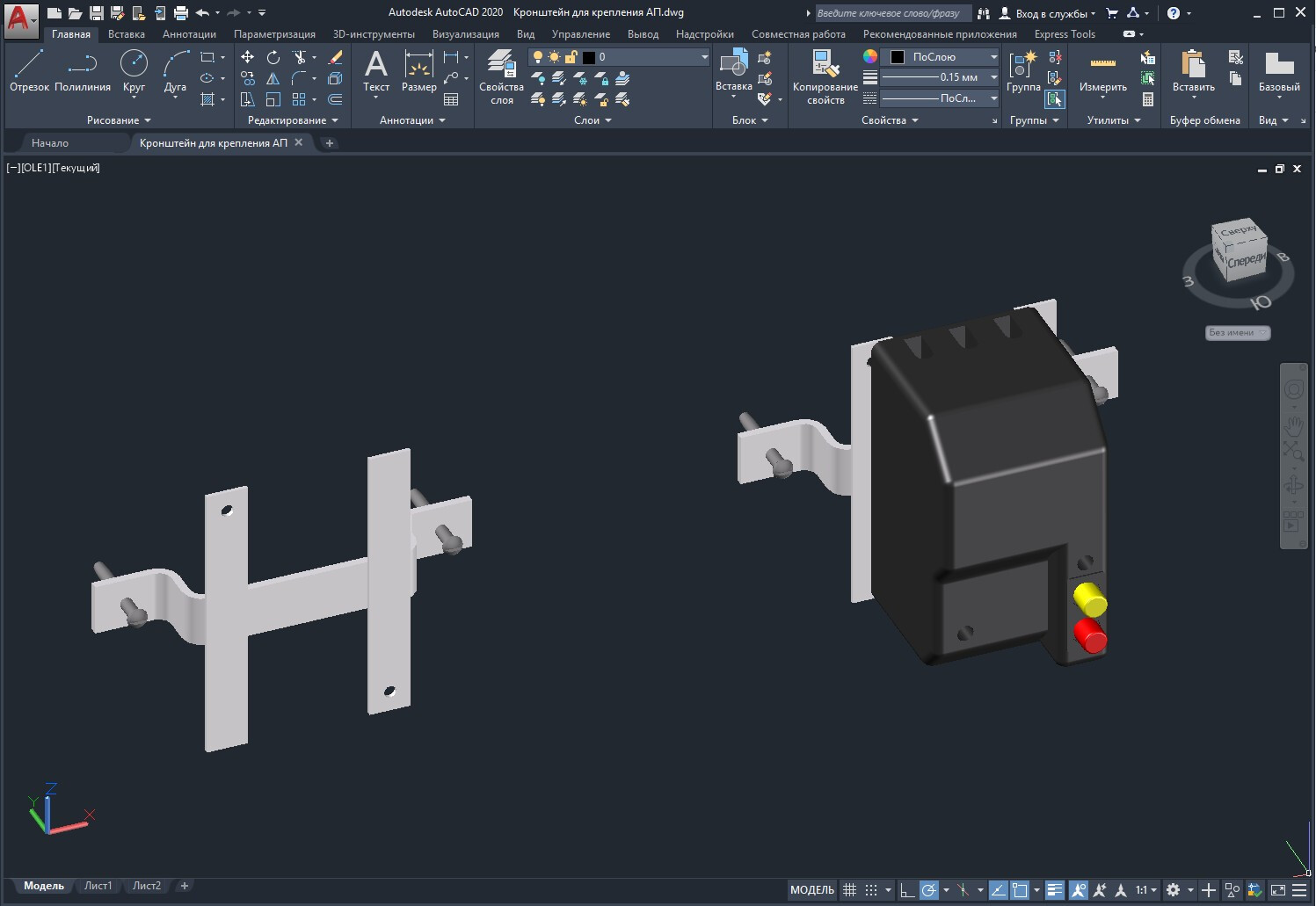

• Кронштейн крепления — монтажный элемент типового проекта, выполненный из стальной полосы. Обеспечивает надёжную фиксацию корпуса выключателя на панели или конструкции шкафа.

Особенности построения геометрии

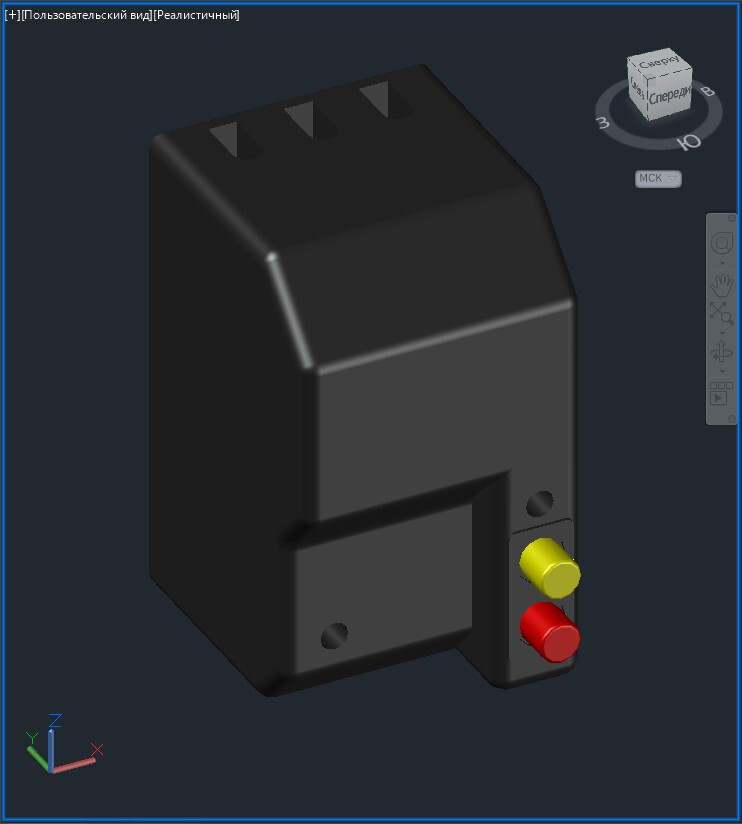

Все модели в наборе реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждый элемент построен как замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Внешний корпус, рукоятка управления, клеммные зажимы, а также геометрия кронштейна — отверстия, отгибы, радиусы — воспроизведены в соответствии с реальными изделиями. Это критично для проверки собираемости монтажного узла, расчёта нагрузок на несущую панель и подготовки достоверной конструкторской документации.

Интеграция в САПР и экспорт

Файлы подготовлены для работы в распространённых средах проектирования. Через штатные инструменты, доступные в большинстве систем автоматизированного проектирования, пользователь может:

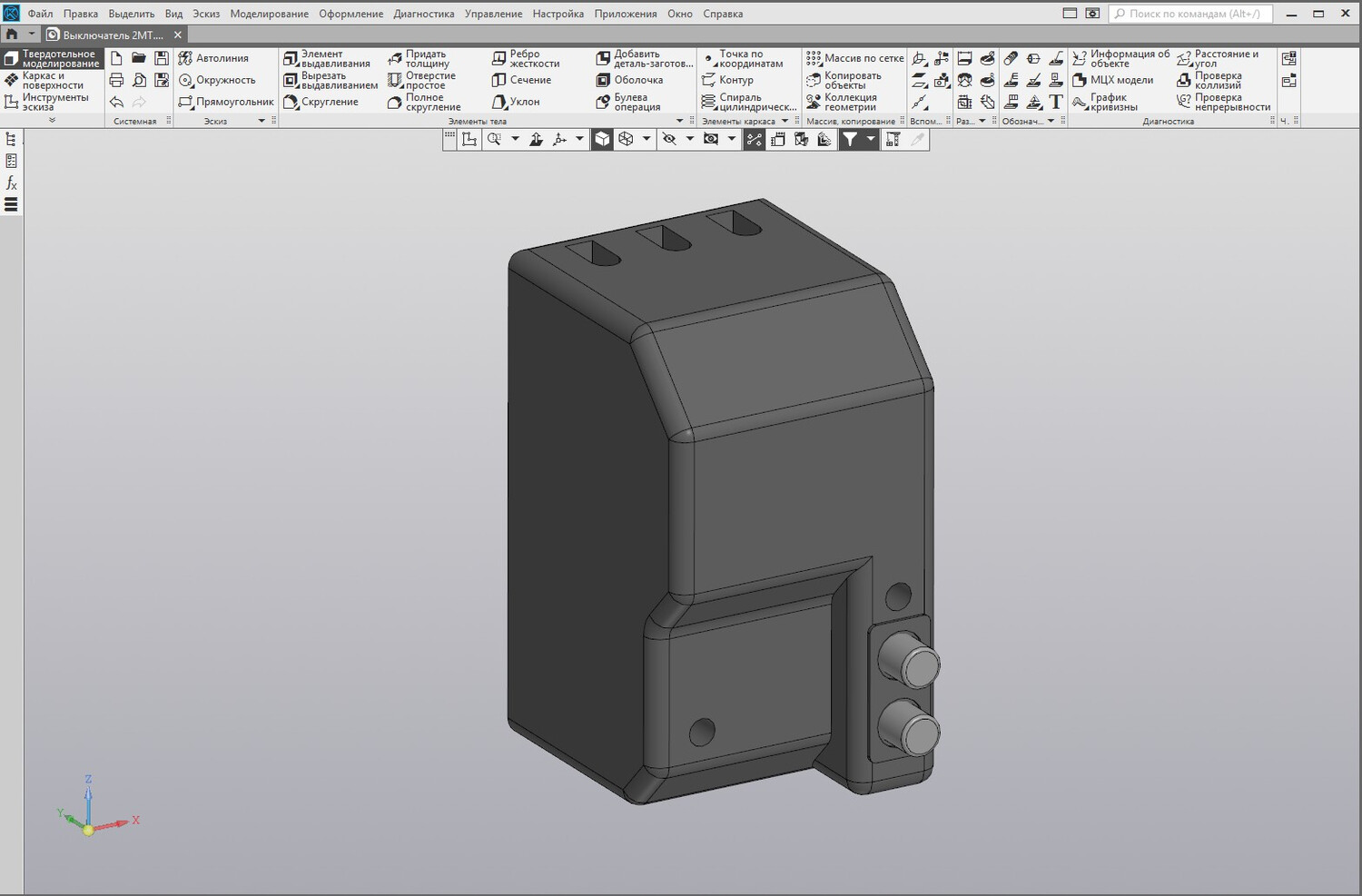

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

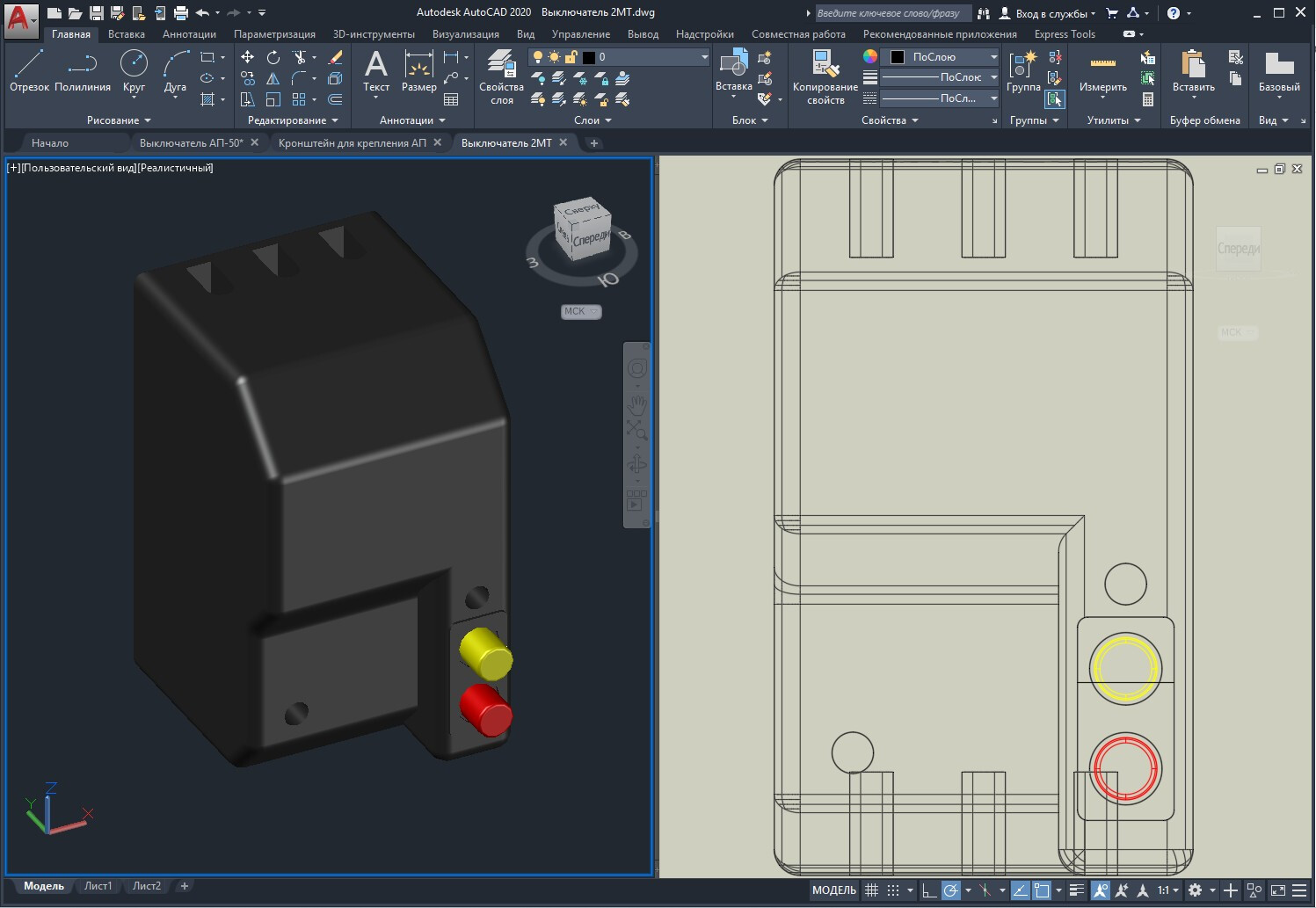

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить вырезы для анализа внутренних полостей и проверки посадки аппарата в составе монтажного узла с кронштейном.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
