3D модели ящиков силовых ЯБПВУ

Цифровая библиотека ящиков ЯБПВ‑100У3, ЯБПВ‑250У3 и ЯБПВ‑400У3 в формате твердотельного моделирования

Предлагаем комплект 3D-моделей силовых ящиков ЯБПВУ — вводно‑распределительных устройств открытого исполнения, применяемых в силовых сетях промышленных объектов, строительных площадок и бытовых помещений. Ящики этого типа объединяют ввод питающей линии, коммутационную аппаратуру и защиту отходящих групп: внутри размещаются рубильники, предохранители, автоматические выключатели, клеммные зажимы. Корпус рассчитан на навесной монтаж и обеспечивает защиту персонала от токоведущих частей при эксплуатации.

Охват типоразмеров

В комплект вошли модели трёх типоразмеров, различающихся номинальным током и габаритами:

• ЯБПВ‑100У3 — компактное исполнение для небольших групп потребителей: освещение, ручной инструмент, бытовые нагрузки;
• ЯБПВ‑250У3 — среднее звено для питания станков, силовых розеточных групп и небольших двигателей;
• ЯБПВ‑400У3 — исполнение повышенной мощности для вводов цехов, подключения сварочного оборудования и энергоёмких установок.

Технология моделирования

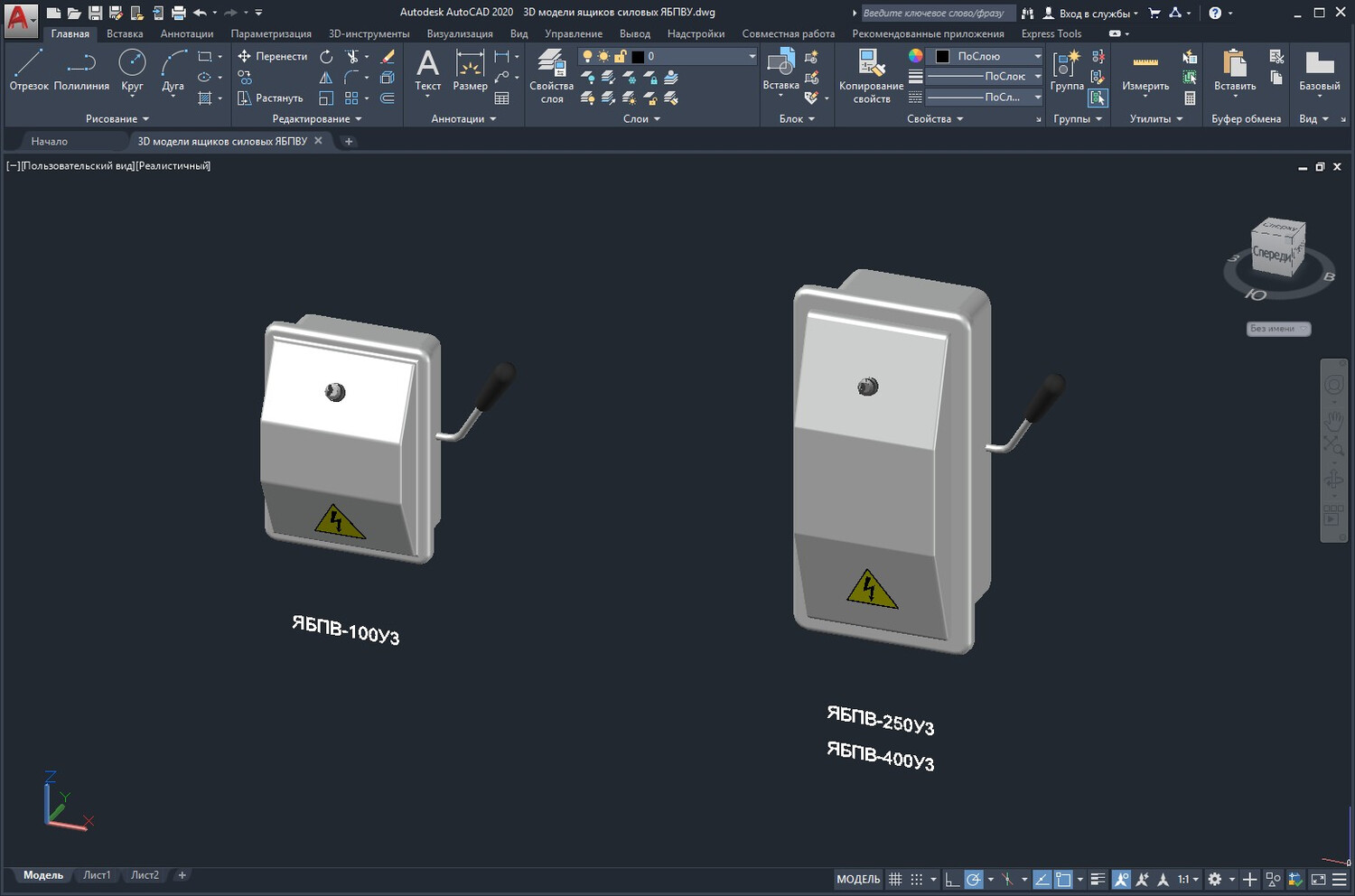

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

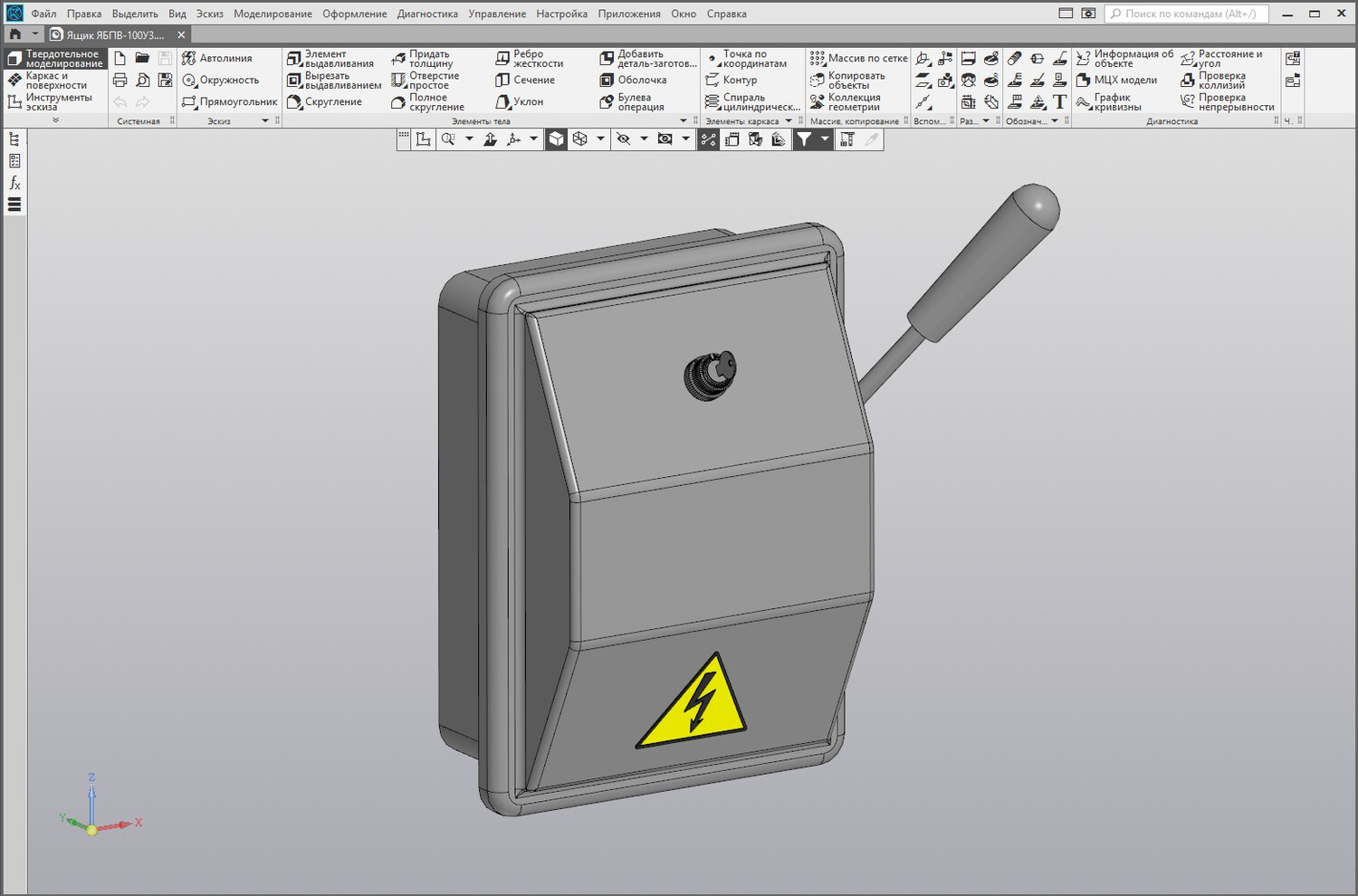

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;

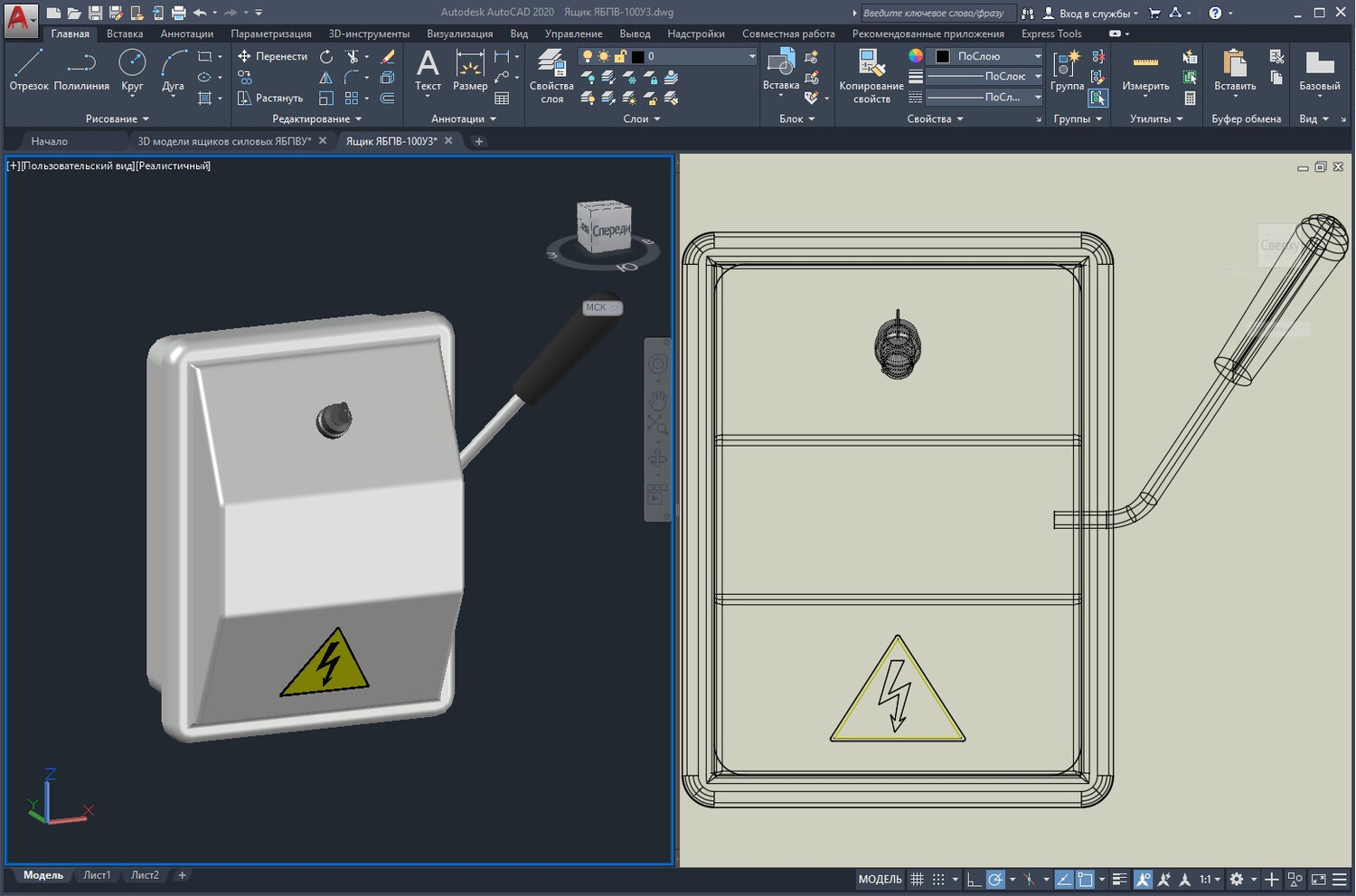

• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщины стенок корпуса, компоновки внутреннего объёма и зон обслуживания.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
