3D модель розетки на DIN рейку

Твёрдотельная модель электроустановочного изделия для монтажа на DIN‑рейку

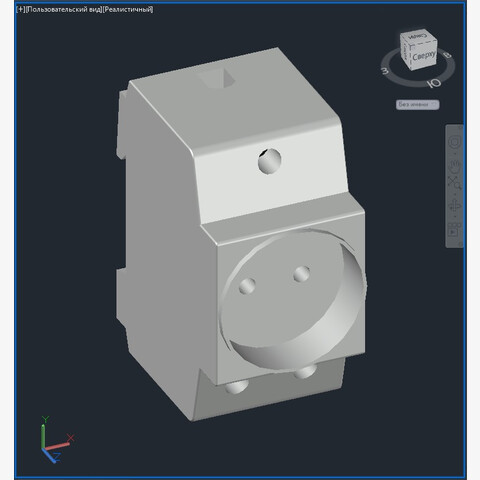

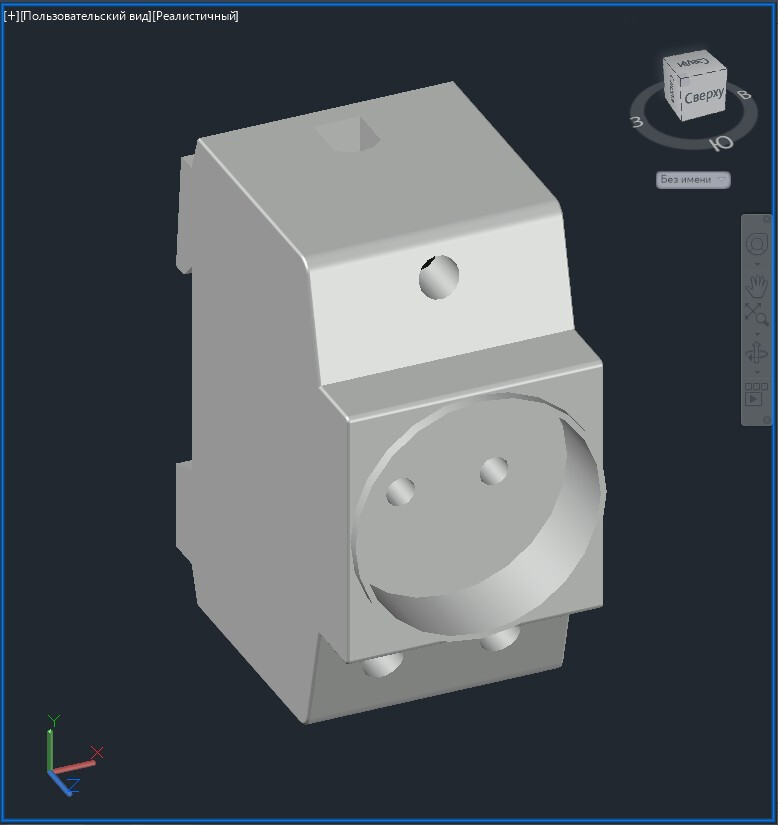

Трёхмерная модель розетки, предназначенной для установки на стандартную DIN‑рейку, — практичный инструмент для проектировщиков электрических щитов и шкафов. Модель выполнена в формате твёрдотельного моделирования (тип «ТЕЛО»), что обеспечивает корректную работу с геометрией при любых проектных операциях: от простой вставки в сборку до построения сложных разрезов и проверки габаритных зазоров.

Ключевые особенности модели

• Тип моделирования — «ТЕЛО»: геометрия сохраняет физические свойства объекта, позволяя рассчитывать пересечения, вычитать объёмы и формировать корректные сечения;
• Точная проработка крепёжных элементов: посадочные места и фиксаторы соответствуют типовым DIN‑рейкам, что упрощает компоновку в щитах и шкафах управления;
• Полная детализация корпуса: учтены технологические выступы, пазы и зоны доступа — это важно при проверке эргономики и обслуживания оборудования.

Возможности интеграции в САПР

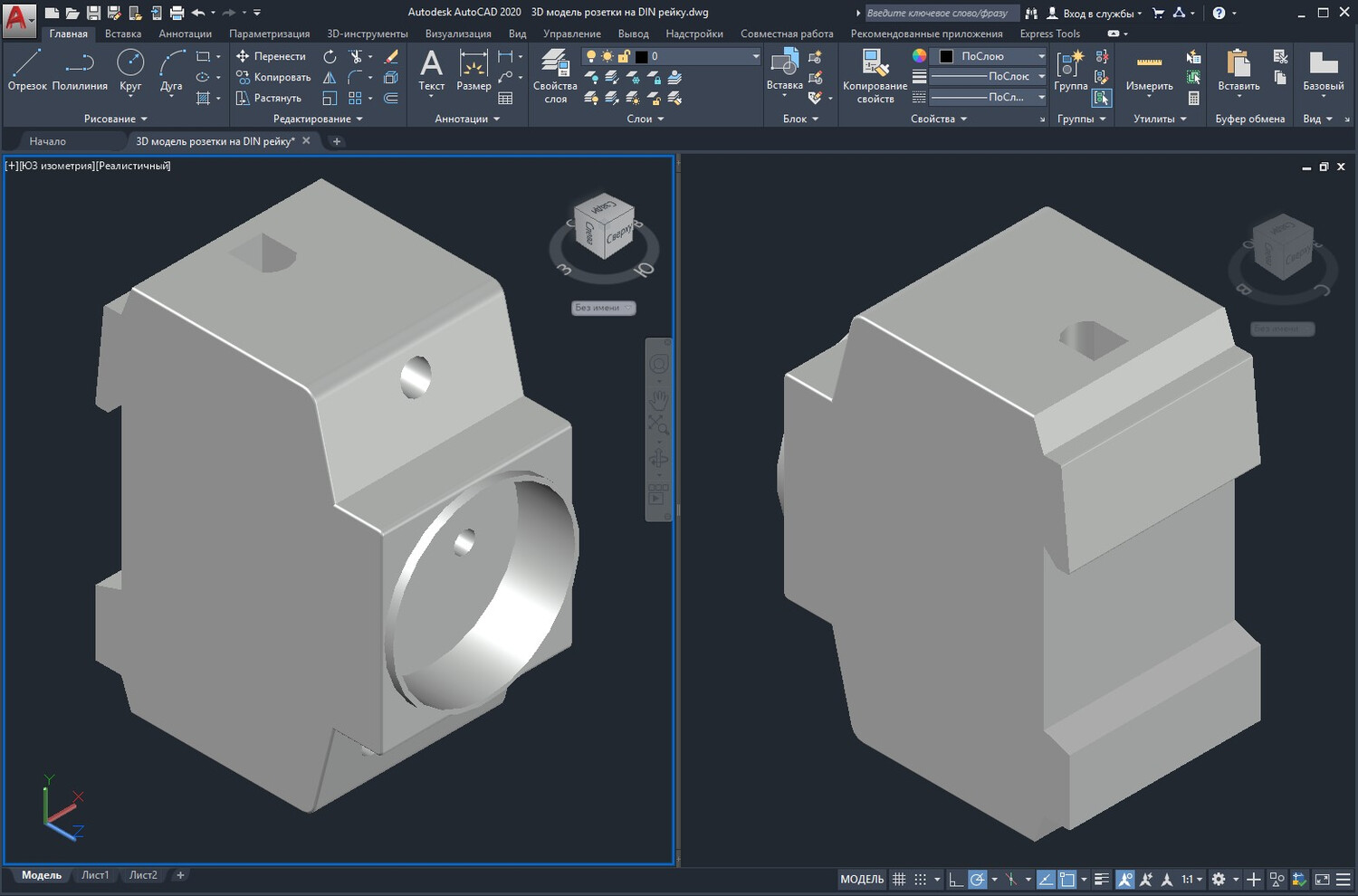

Модель адаптирована для работы в популярных инженерных средах. С помощью штатных средств экспорта можно:

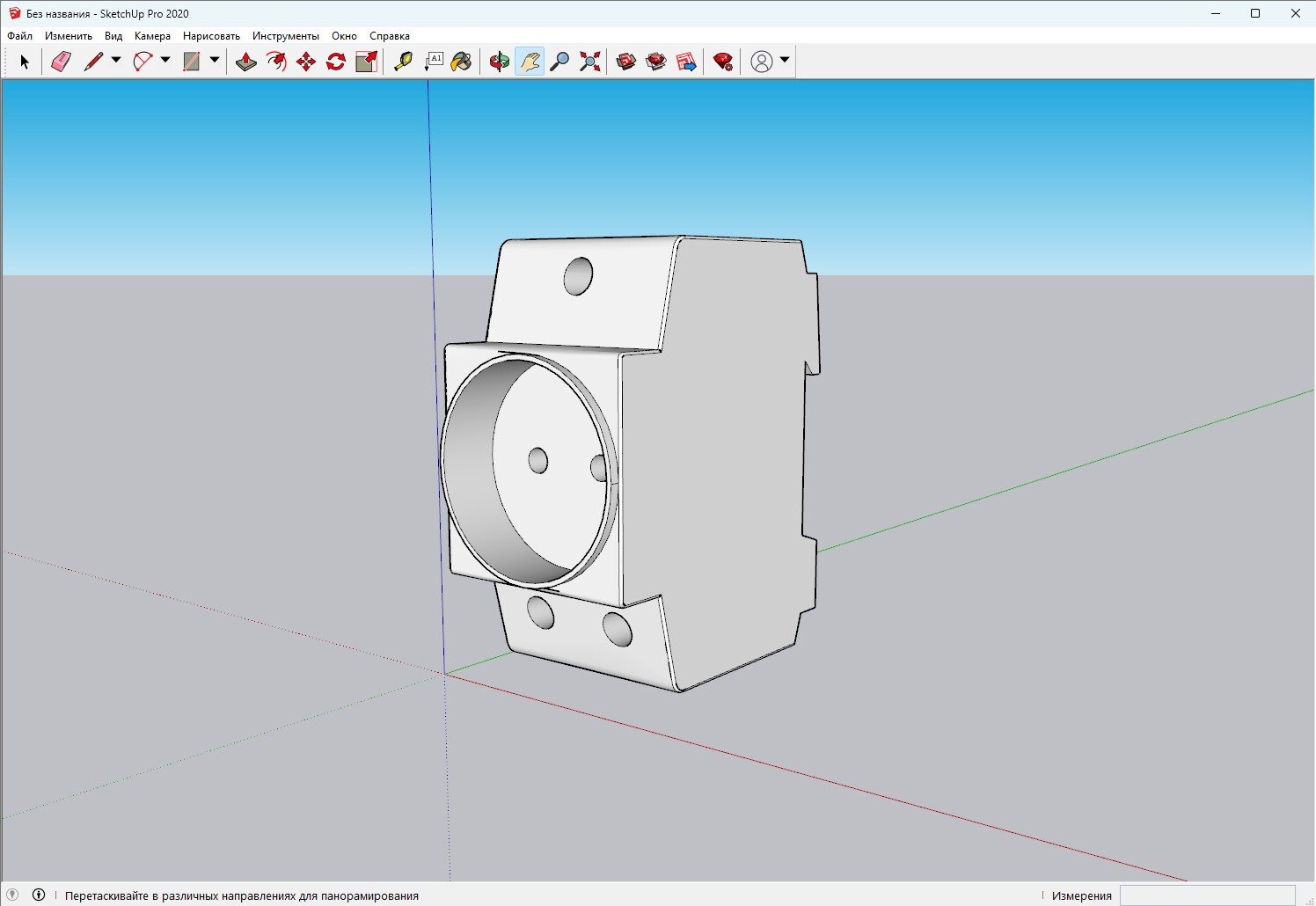

• Перенести 3D‑геометрию в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

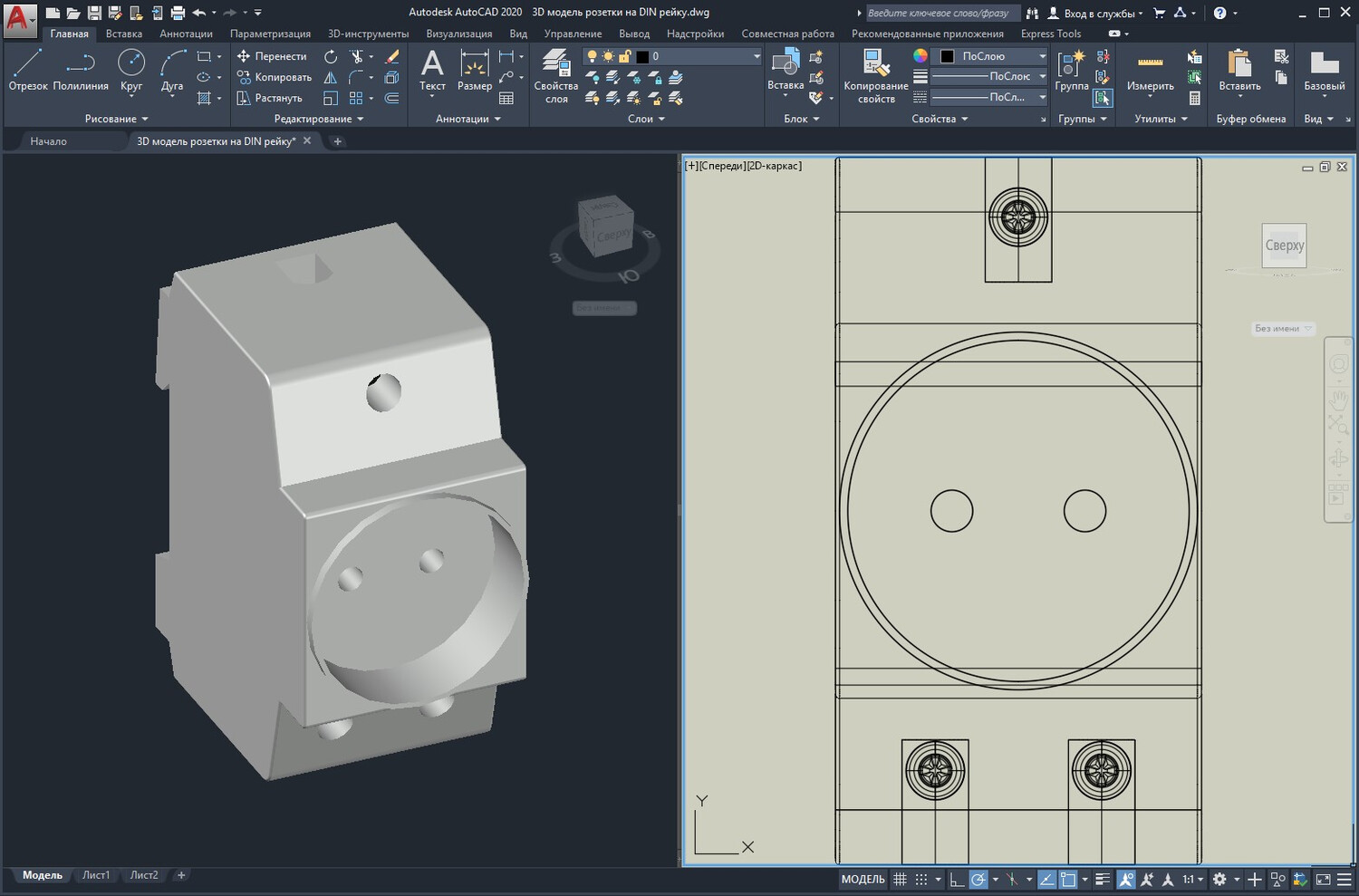

• Сформировать 2D‑чертежи непосредственно на базе трёхмерной модели для оформления рабочей документации;
• Построить разрезы и сечения для детализации узлов крепления и согласования с соседним оборудованием;
• Встраивать розетку в сборочные единицы щитов, спецификации и ведомости материалов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
