3D модели сосудов разделительных

Назначение и сфера применения

Комплект включает трёхмерные модели сосудов разделительных типа СР — оборудования, которое широко используют в системах контроля и измерения параметров технологических сред. Такие сосуды защищают чувствительные элементы измерительных приборов (в первую очередь манометров и датчиков давления) от воздействия агрессивных, высокотемпературных или загрязнённых сред, а также обеспечивают корректную передачу давления через разделительную жидкость.

Нормативная база и охват номенклатуры

Конструкция и габаритные размеры всех моделей соответствуют действующим техническим условиям (ТУ). В библиотеку включена полная линейка типоразмеров, что позволяет подобрать изделие под конкретные требования проекта без необходимости доработки базовой геометрии.

Организация комплекта и удобство работы с параметрами

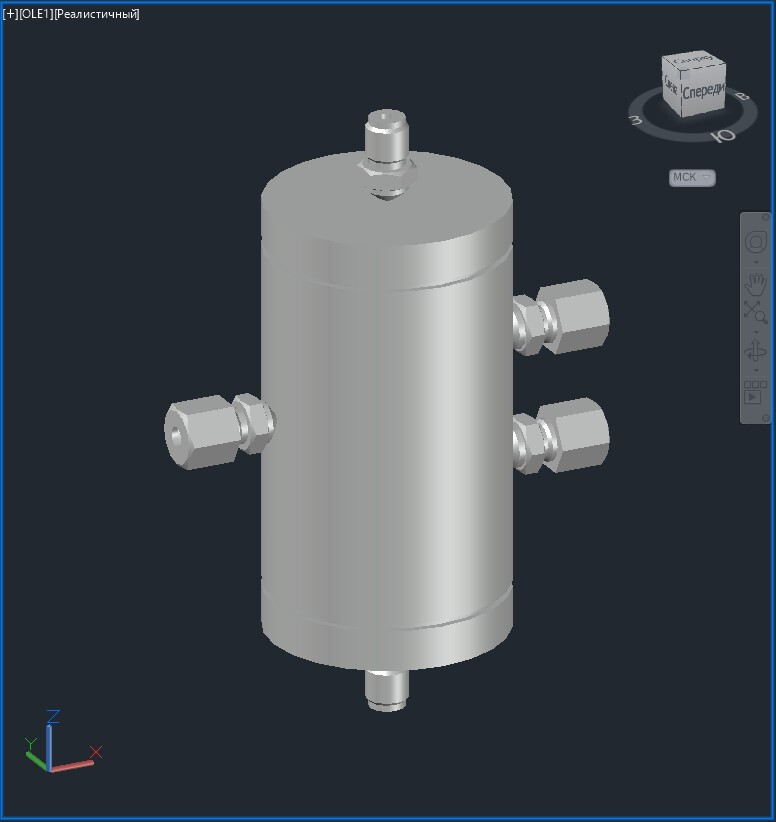

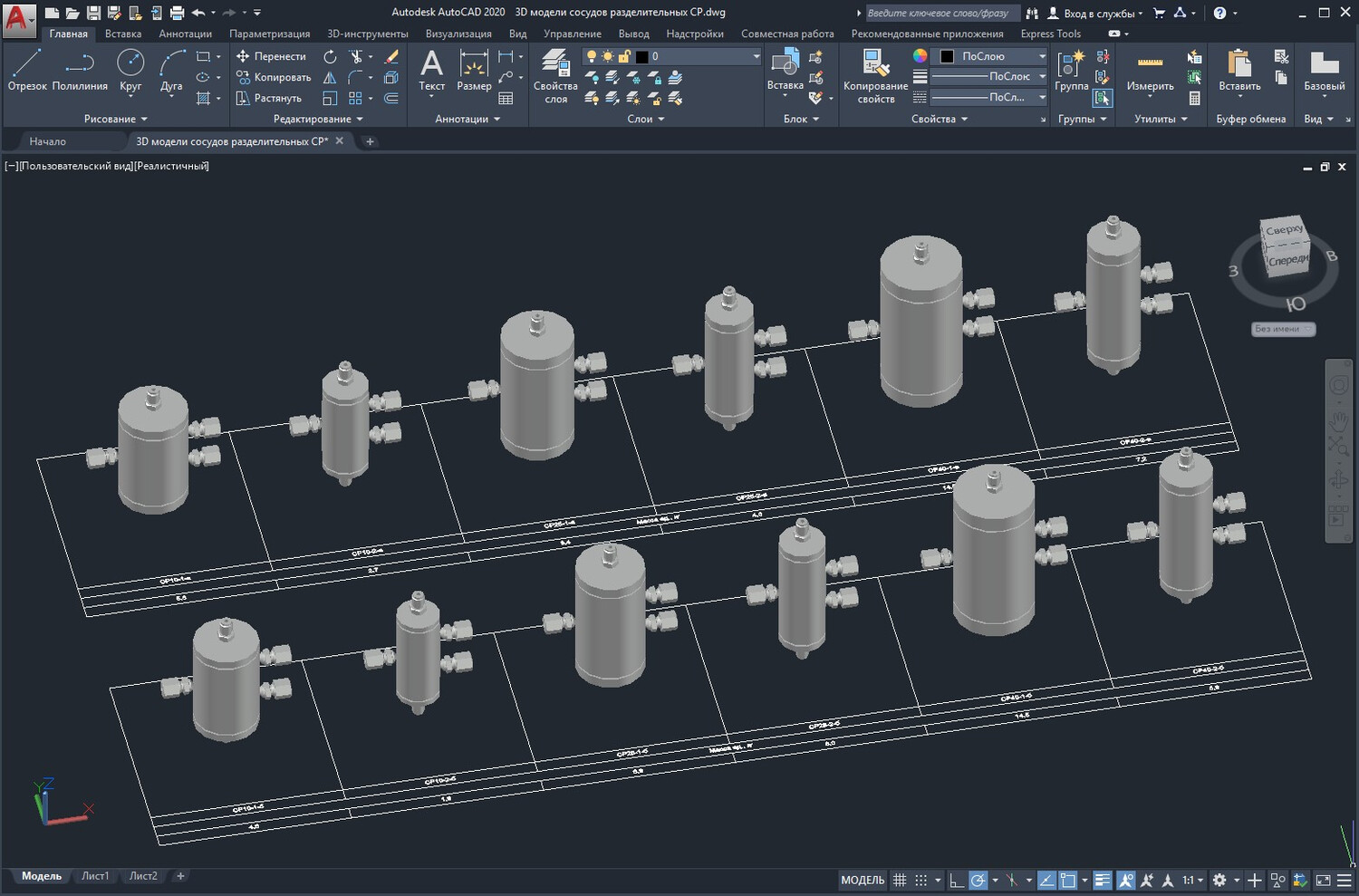

Каждая 3D‑модель размещена на информационной сетке — специальной подложке, которая упрощает визуальную идентификацию позиции. На сетке указаны:

• Типоразмер изделия согласно заводской классификации;
• Масса сосуда в базовом исполнении.

Особенности геометрического построения

Все модели в комплекте выполнены методом твердотельного моделирования (тип «ТЕЛО»). Это полноценные объёмные тела с замкнутой геометрией, а не поверхностные или каркасные представления.

Возможности интеграции в САПР и доработки

Модели совместимы со стандартными средствами систем автоматизированного проектирования и поддерживают полный цикл инженерной обработки:

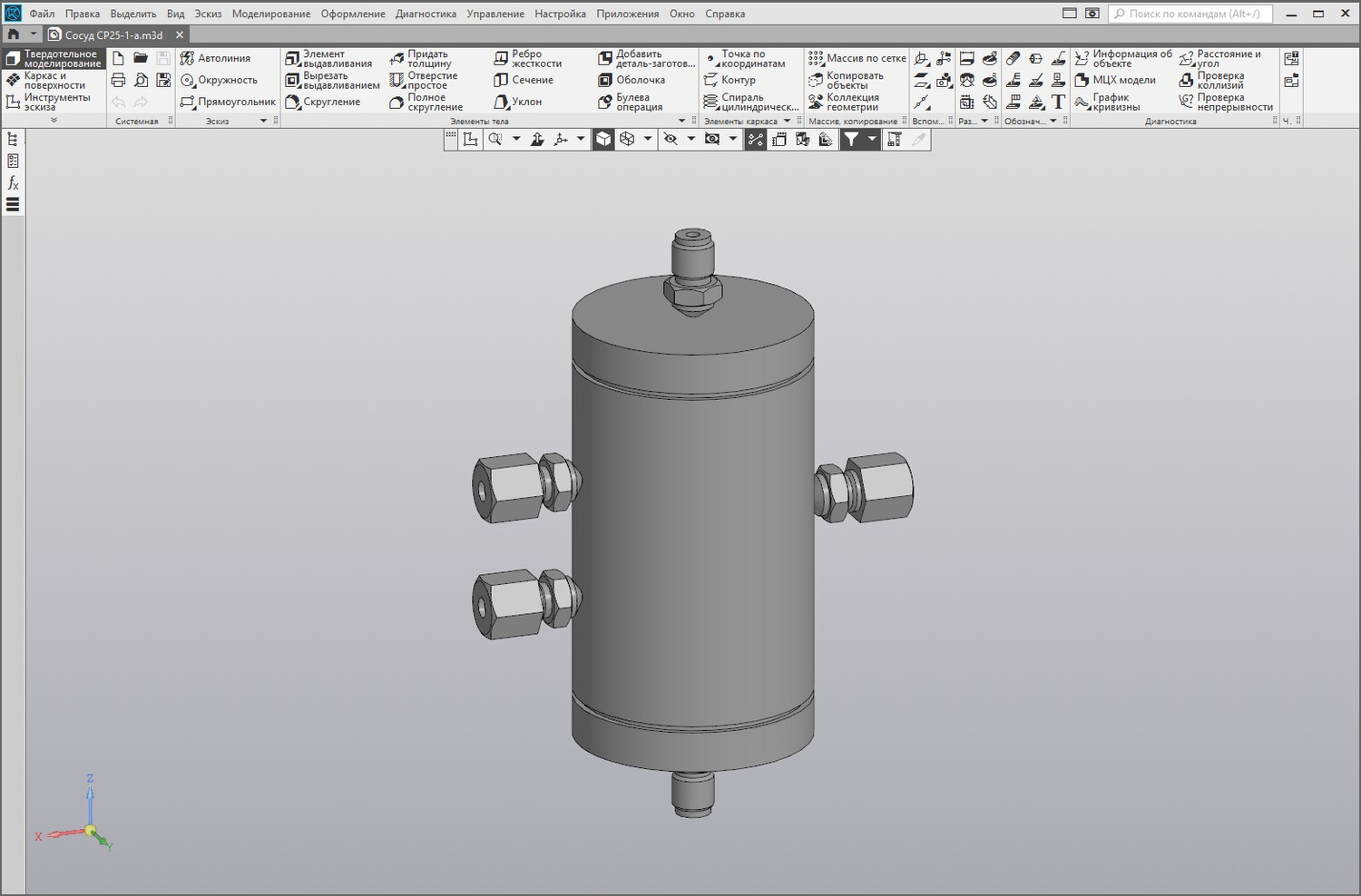

• Экспорт в сторонние программные пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие совместимые САПР;

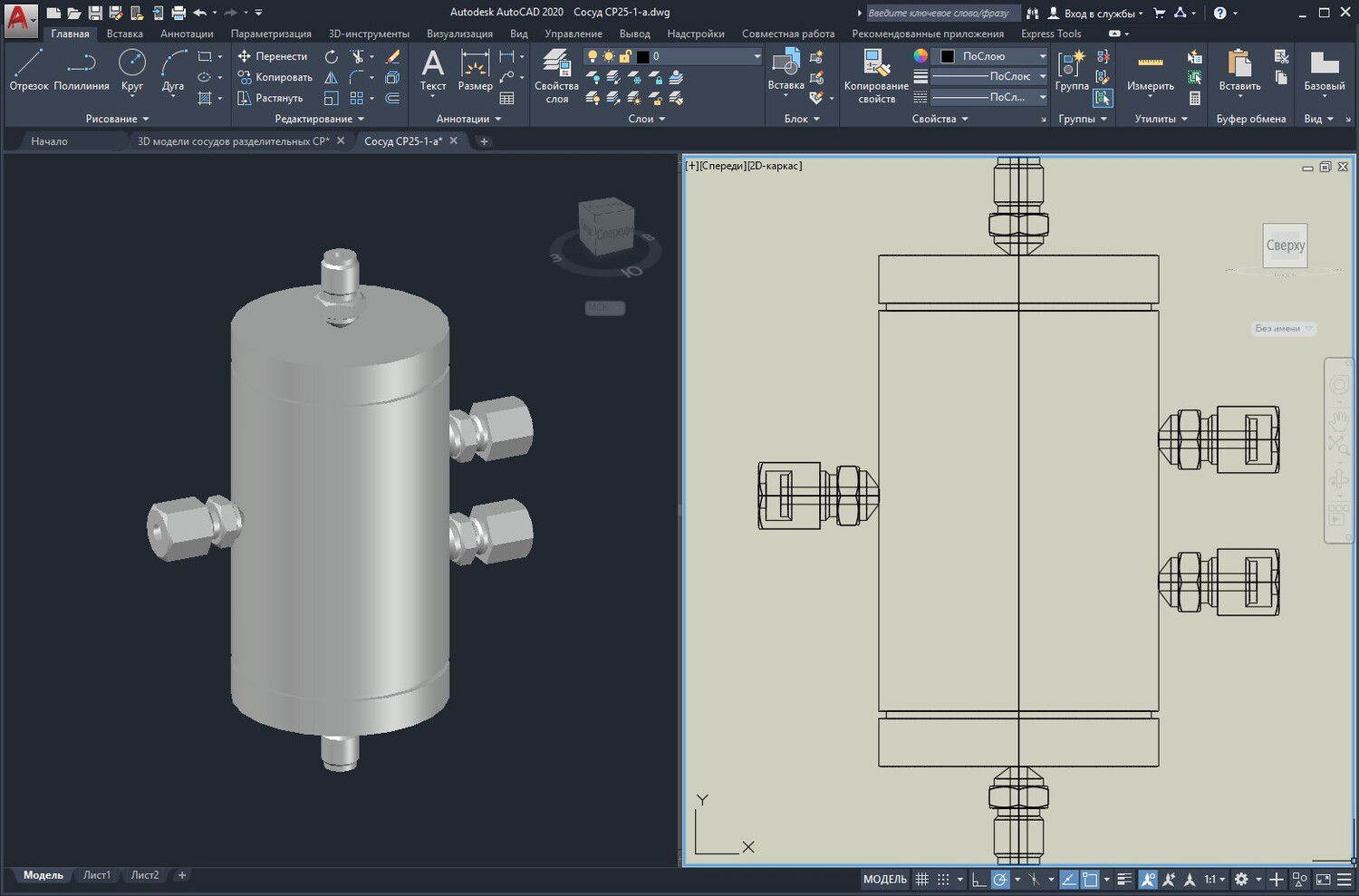

• Выгрузка 2D‑чертежей на основе трёхмерной геометрии с автоматической генерацией видов и проекций;
• Построение разрезов и сечений для детального анализа конструкции, проверки посадочных мест и монтажных узлов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
