3D модели сосудов уравнительных

Цифровая библиотека уравнительных сосудов высокого давления: 10, 25 и 40 МПа

Представляем профессиональный комплект 3D-моделей уравнительных сосудов типа СУ, предназначенный для инженеров-проектировщиков, конструкторов и технологов, работающих с емкостным оборудованием высокого давления. Уравнительные сосуды — элементы, сглаживающие пульсации давления в технологических линиях, стабилизирующие работу регулирующей арматуры и обеспечивающие корректные показания приборов контроля.

Охват типоразмеров

Комплект включает все типоразмеры сосудов СУ, рассчитанные на рабочее давление:

• 10 МПа — для линий среднего давления;
• 25 МПа — для участков с повышенным давлением;
• 40 МПа — для высоконапорных систем.

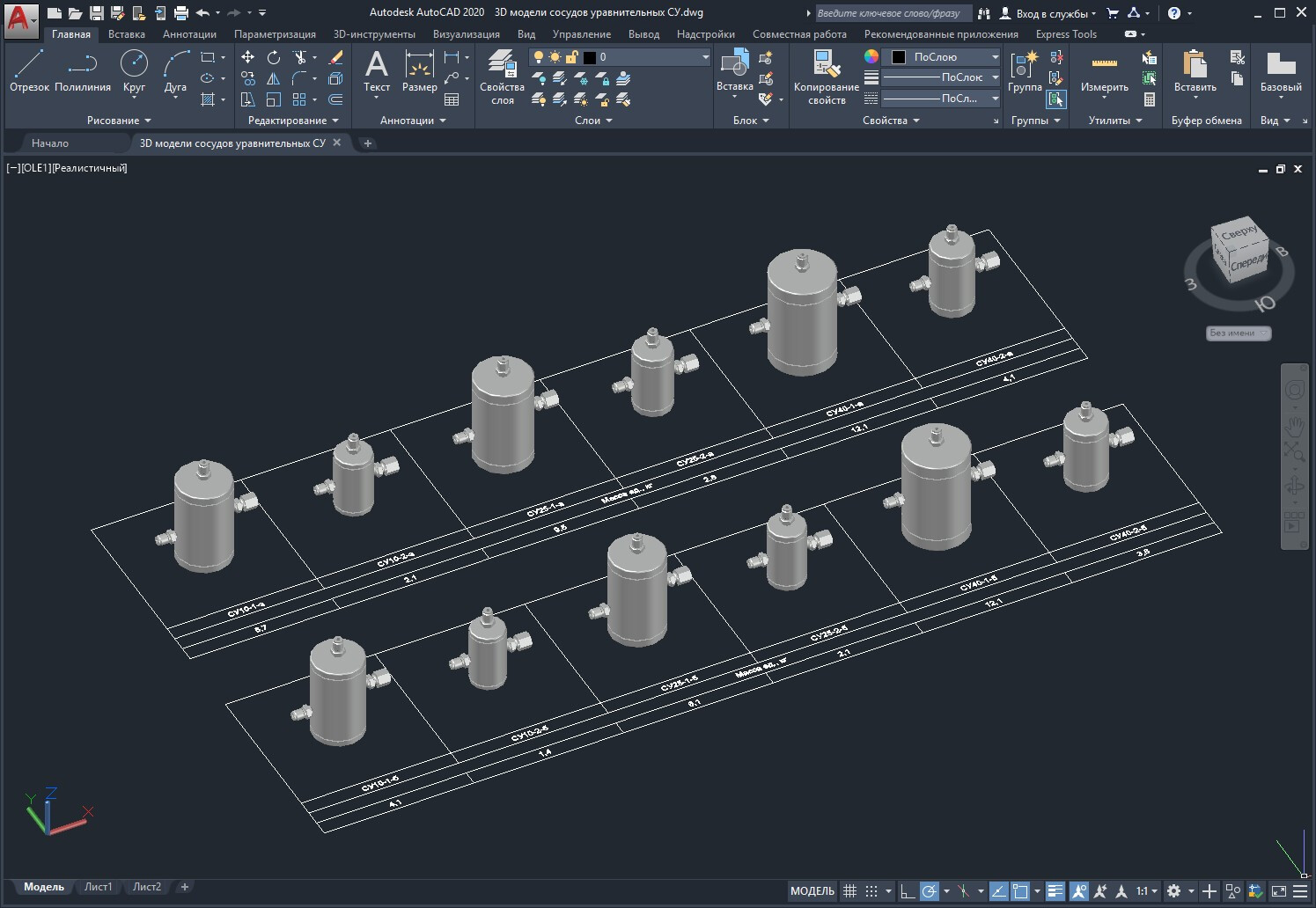

Организация на информационной сетке

Каждая модель размещена на информационной сетке — наглядном каталоге с данными для быстрого подбора. Для каждого сосуда указаны:

• типоразмер — обозначение по ТУ, однозначно определяющее исполнение и рабочее давление;
• масса изделия — справочное значение для расчёта нагрузок на опорные конструкции и формирования спецификаций.

Технология моделирования

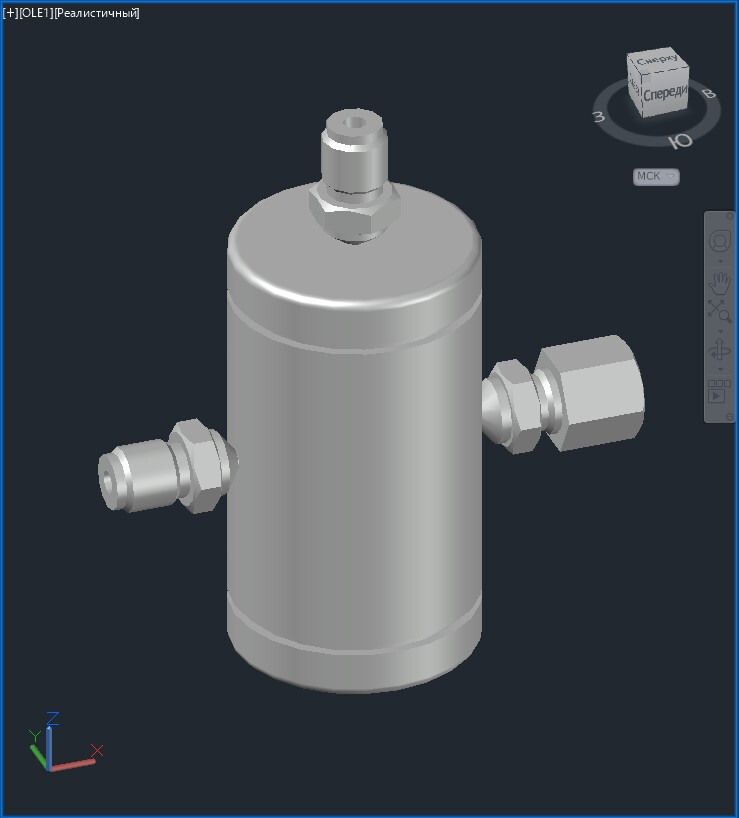

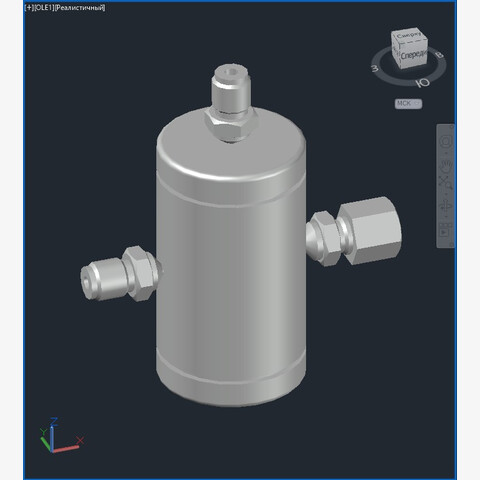

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через стандартные средства САПР пользователь может:

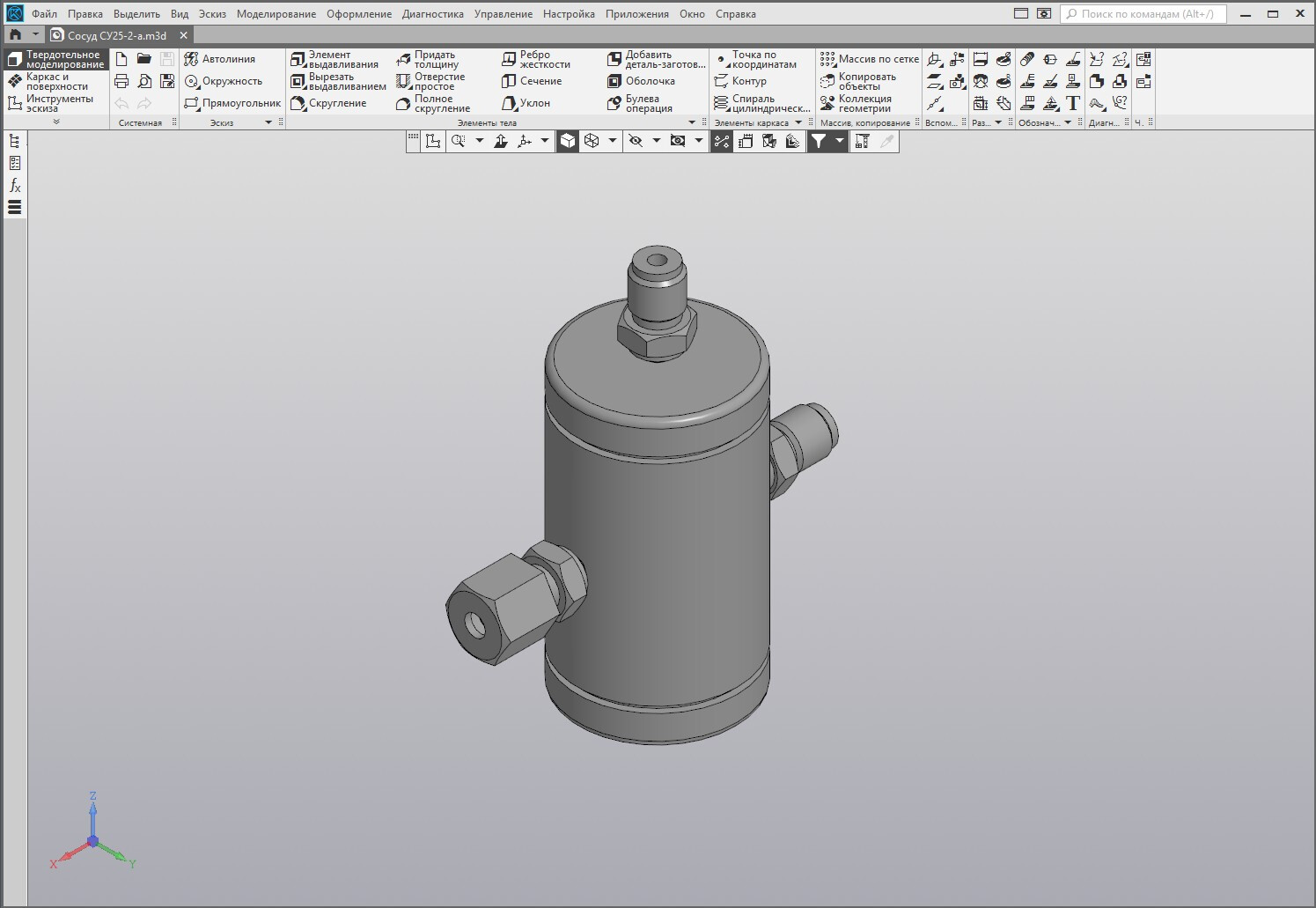

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;

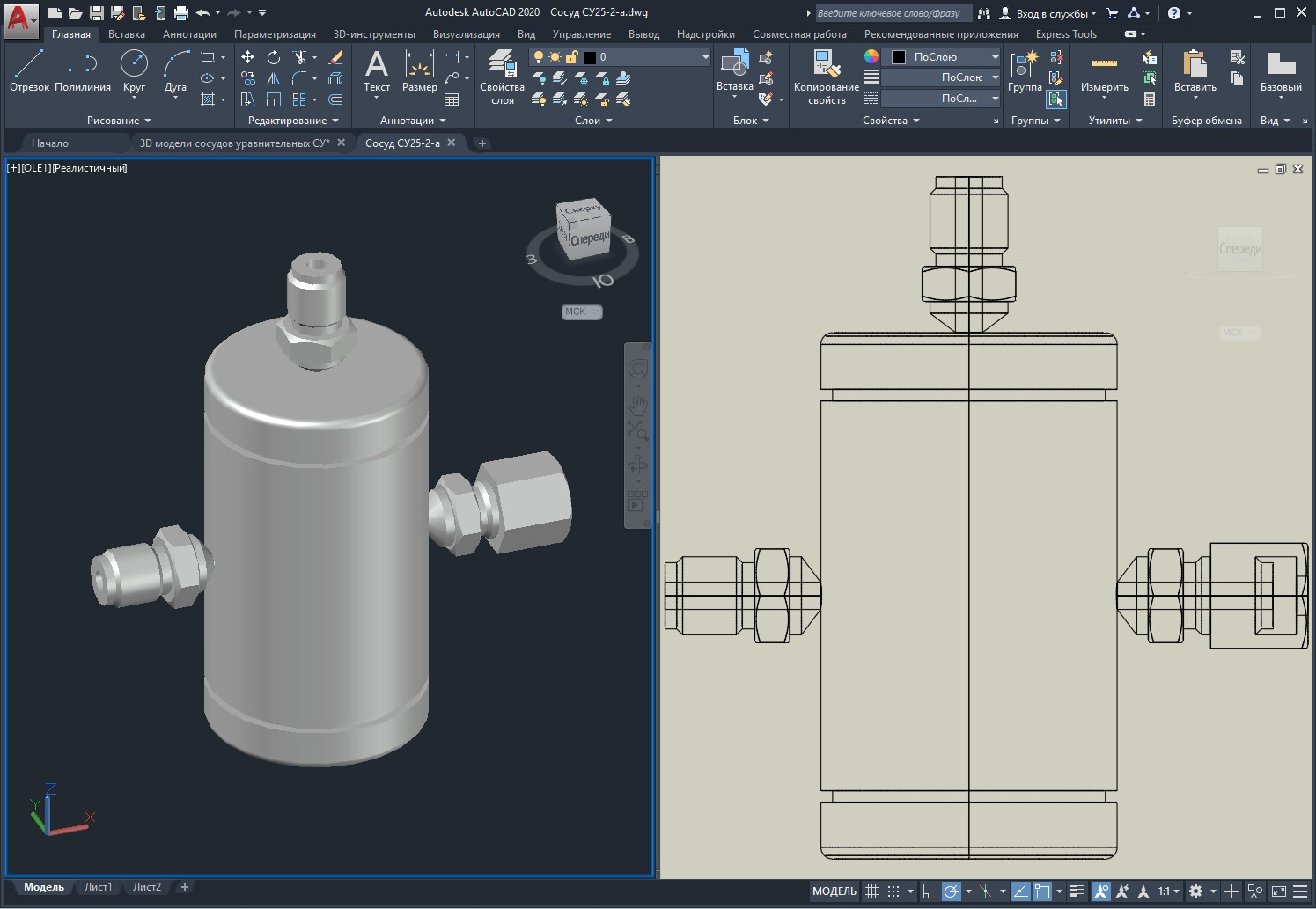

• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщин стенок, проверок врезок патрубков и посадок фланцевых соединений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
