3D модели сосудов конденсационных

Что входит в комплект 3D-моделей сосудов СК

Цифровой набор представляет собой коллекцию трёхмерных моделей конденсационных сосудов типа СК. Изделия этого класса применяются в теплоэнергетических и промышленных установках для сбора и накопления конденсата, образующегося при работе паровых систем.

Соответствие нормативной документации

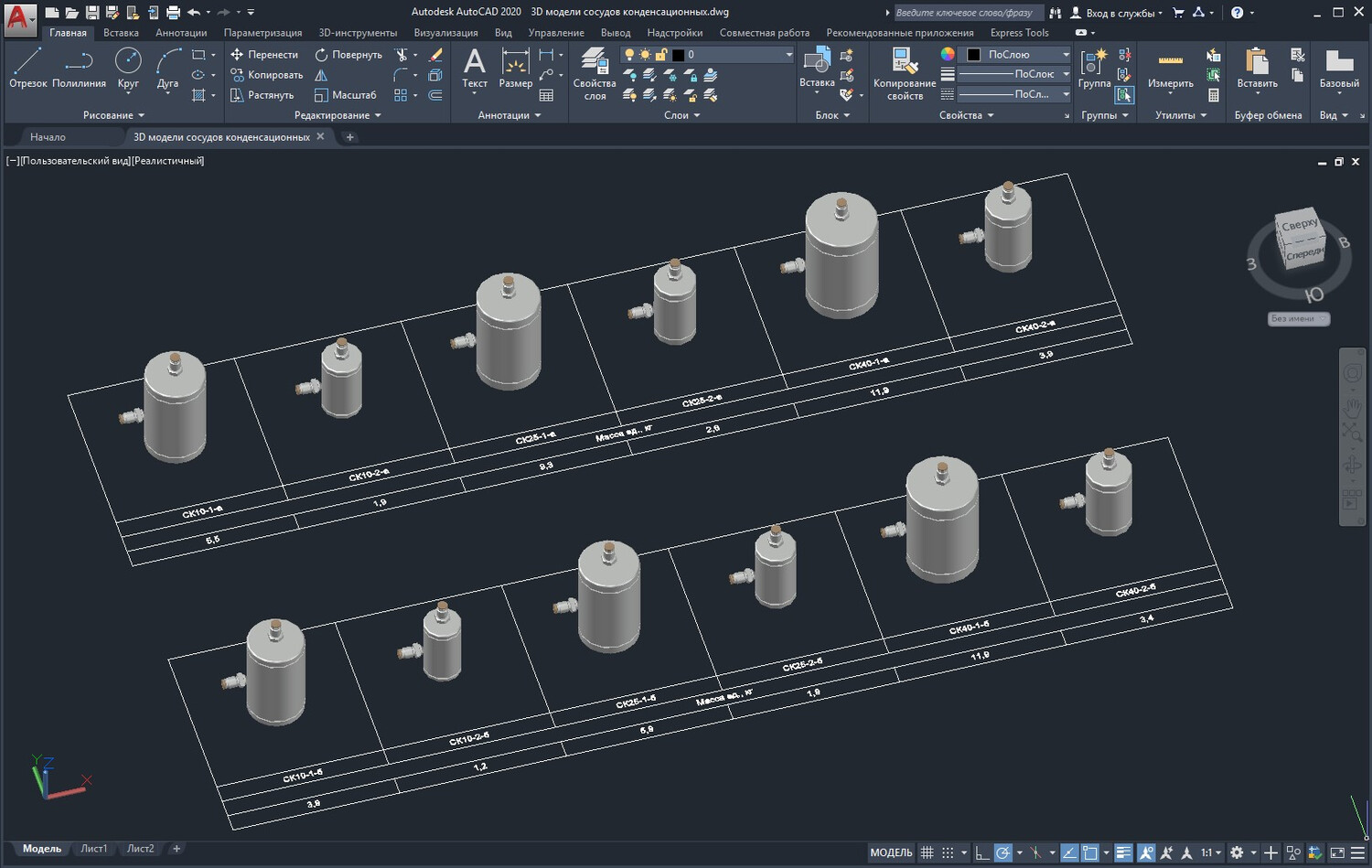

Конструктивное исполнение и габаритные размеры всех моделей выполнены в соответствии с техническими условиями (ТУ), действующими для данной группы оборудования. Комплект охватывает полную линейку типоразмеров — 1-а и 1-б, от минимального до максимального объёма, предусмотренного документацией.

Геометрия и метод построения

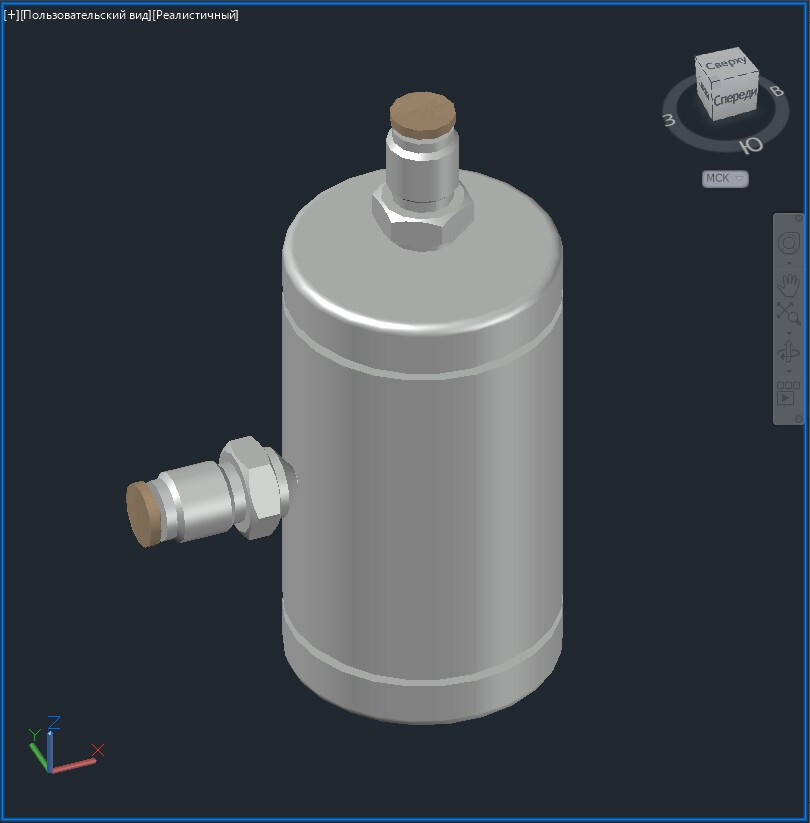

Все модели комплекта выполнены способом твердотельного моделирования (тип «ТЕЛО»). Это полноценные тела с замкнутым объёмом, а не поверхностные оболочки или каркасы.

Работа в САПР: экспорт и дополнительные возможности

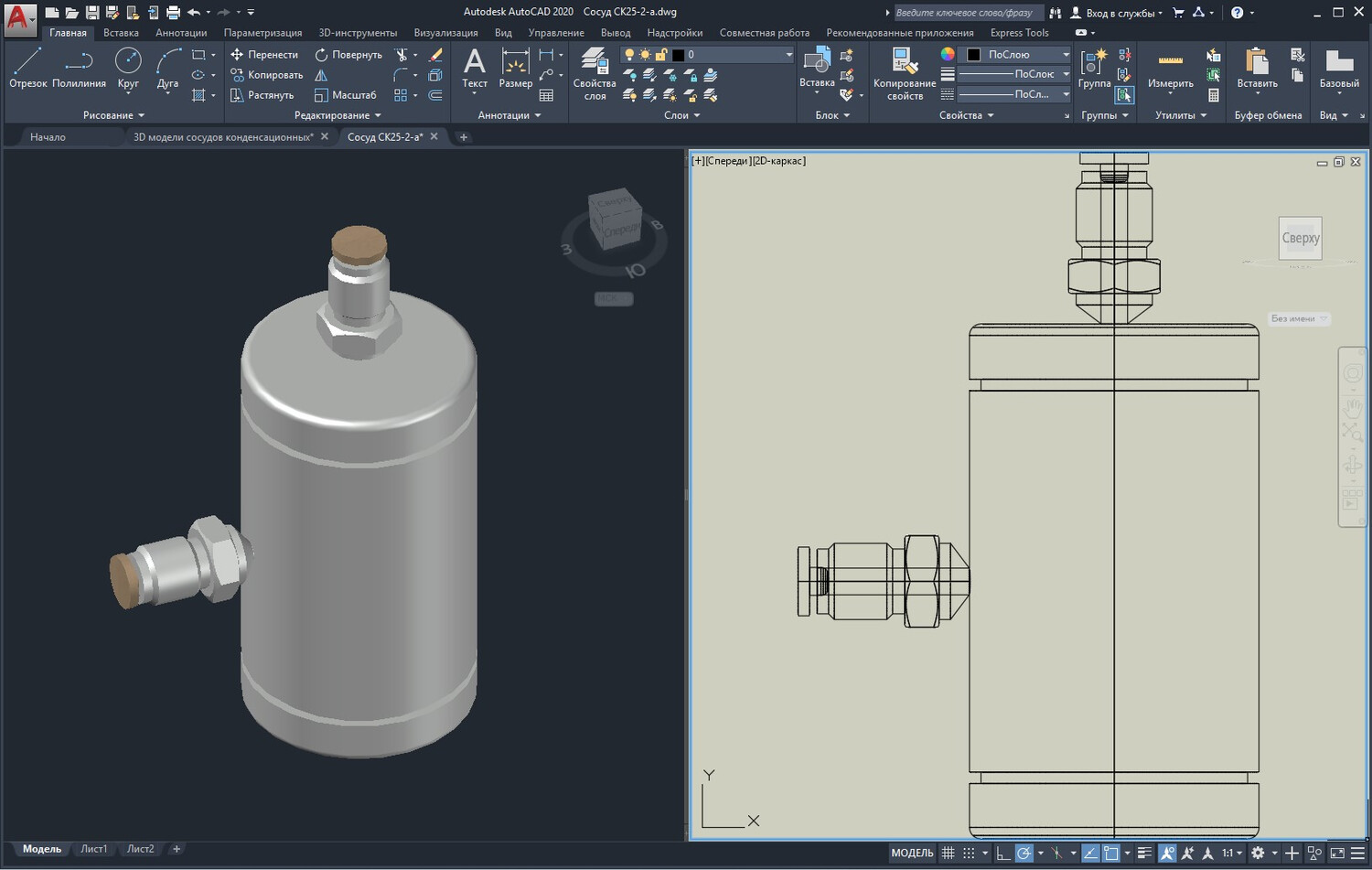

Модели открываются в стандартных средствах систем автоматизированного проектирования и дают полный набор рабочих опций:

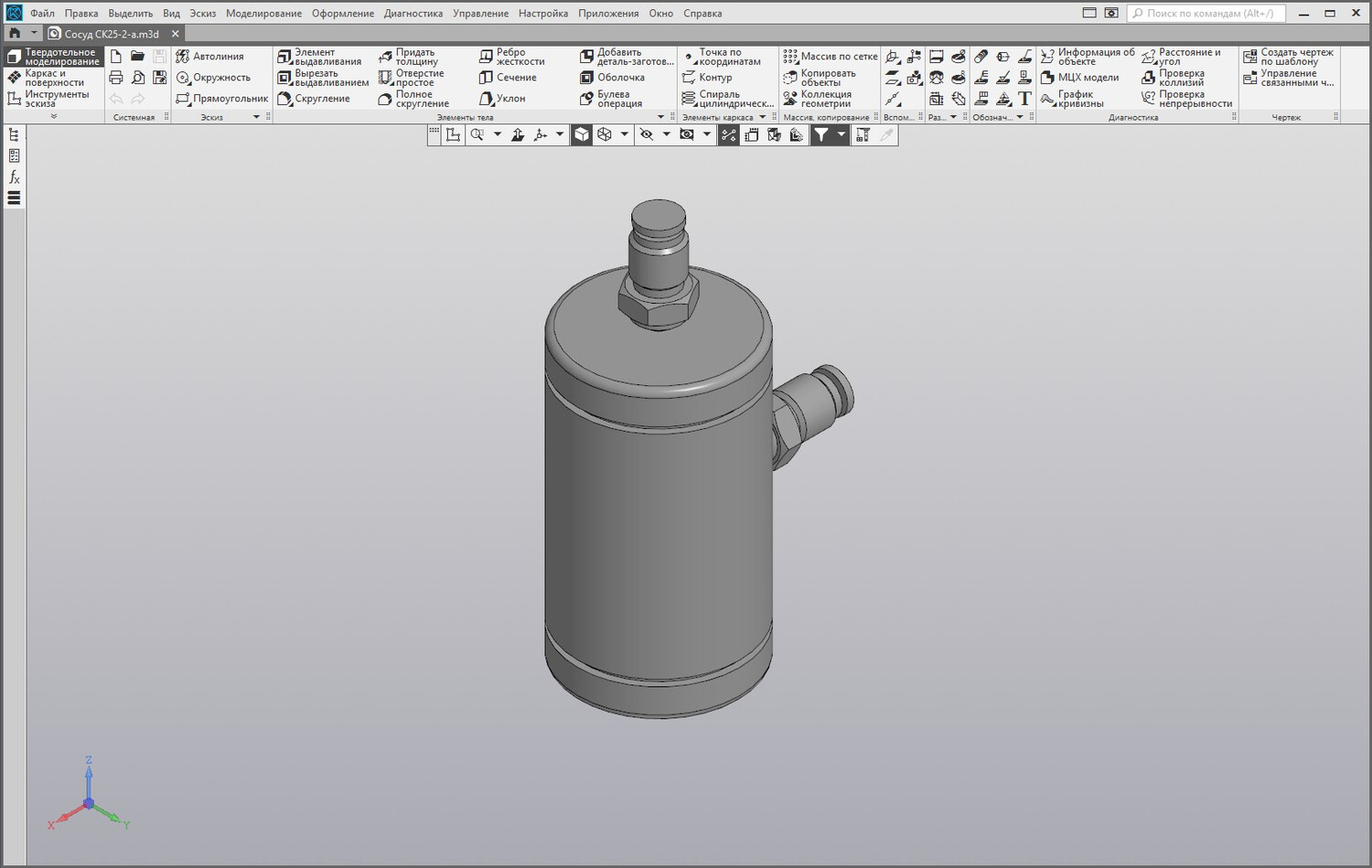

• Экспорт в другие программы — КОМПАС-3D, SketchUp, 3ds Max и прочее совместимое ПО;
• Формирование 2D-чертежей на базе трёхмерной геометрии;
• Построение разрезов и сечений для анализа внутреннего устройства сосуда и проверки посадочных размеров.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
