3D модели сжимов ответвительных

Что входит в комплект цифровых моделей кабельных сжимов

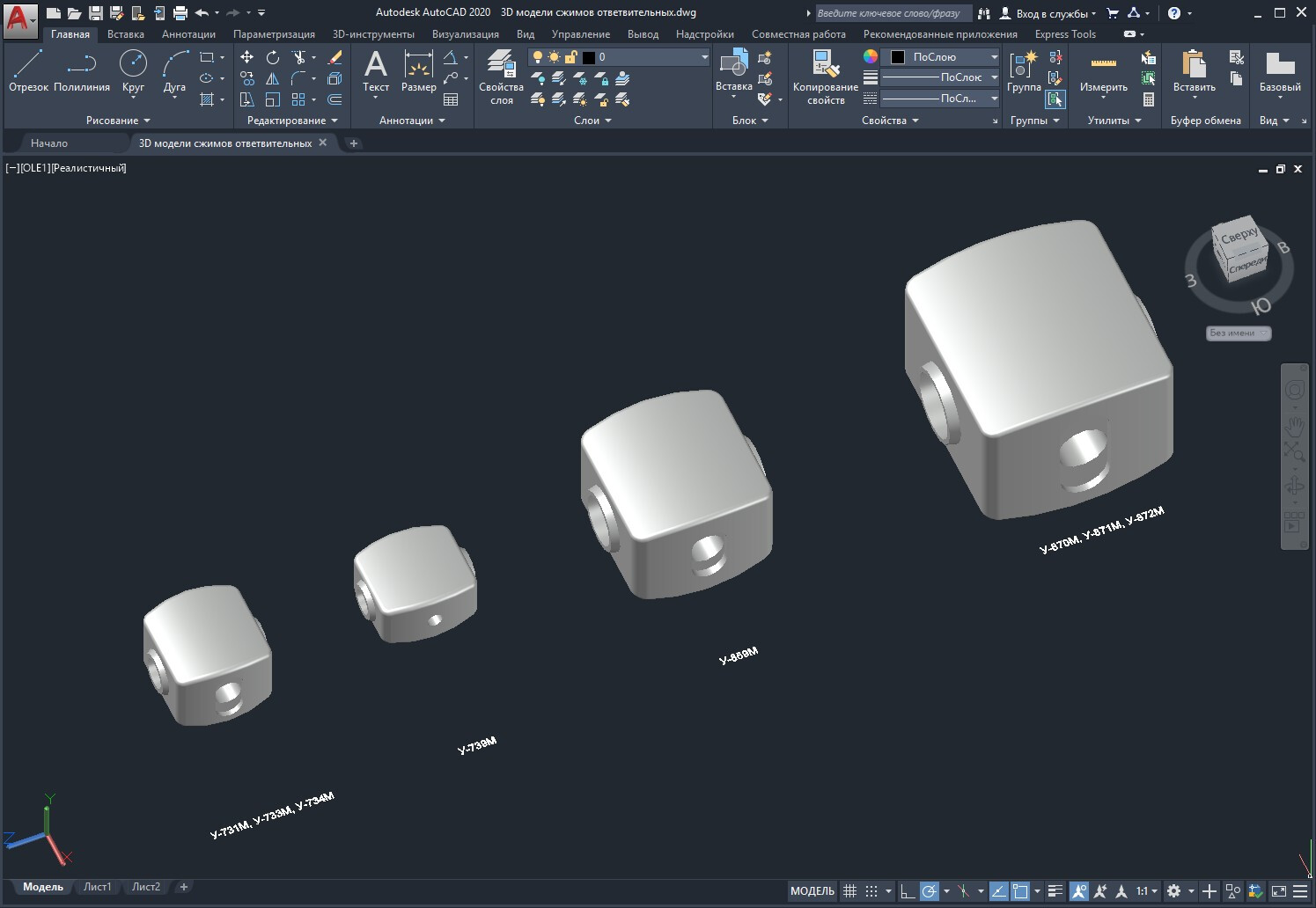

В наборе представлены 3D‑модели ответвительных сжимов для кабельных линий — надёжных элементов, обеспечивающих качественное соединение и отвод токоведущих жил. Комплект охватывает востребованные типоразмеры: У‑731М, У‑733М, У‑734М, У‑739М, У‑859М, У‑870М, У‑871М и У‑872М. Такой охват позволяет подобрать решение под конкретные задачи монтажа и компоновки распределительных узлов.

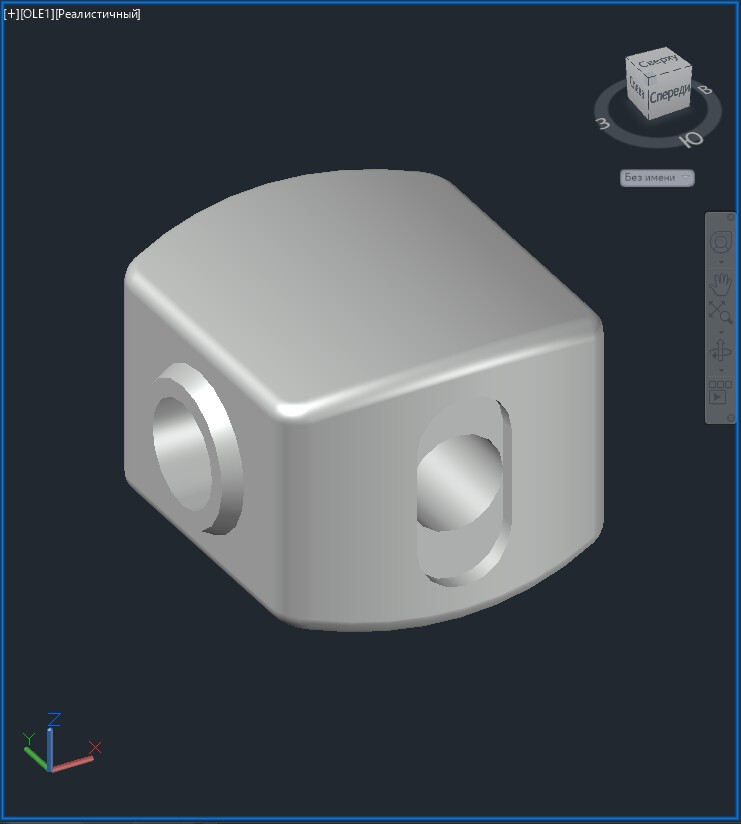

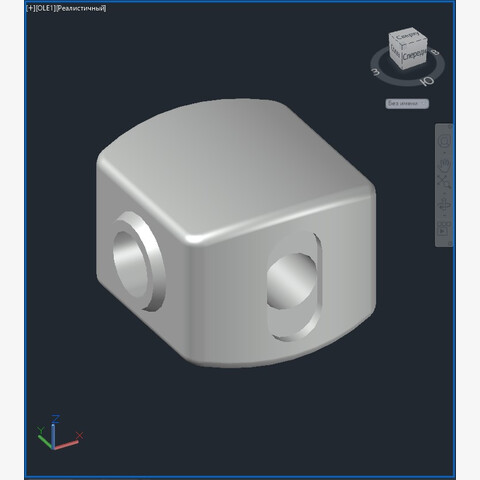

Все модели выполнены в формате «ТЕЛО» — это твердотельное моделирование, которое передаёт точную геометрию изделий без упрощений. Такой подход важен для корректной проверки сопряжений, оценки зазоров, расчёта установочных пространств и подготовки данных для производства.

Возможности работы в САПР и практическая польза для проекта

Комплект полностью адаптирован для работы в профессиональных системах автоматизированного проектирования. С помощью стандартных инструментов САПР вы можете:

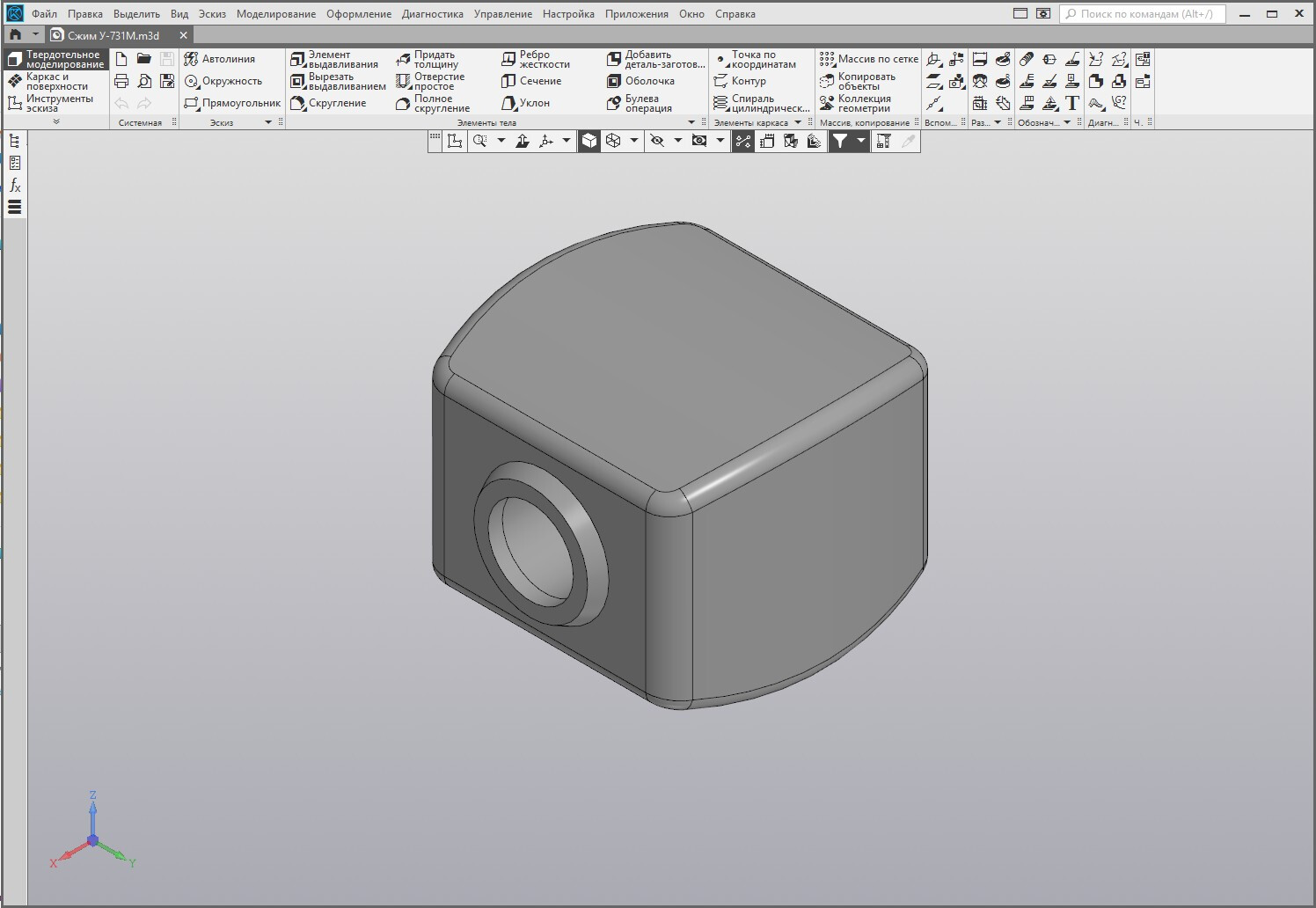

• экспортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие среды;

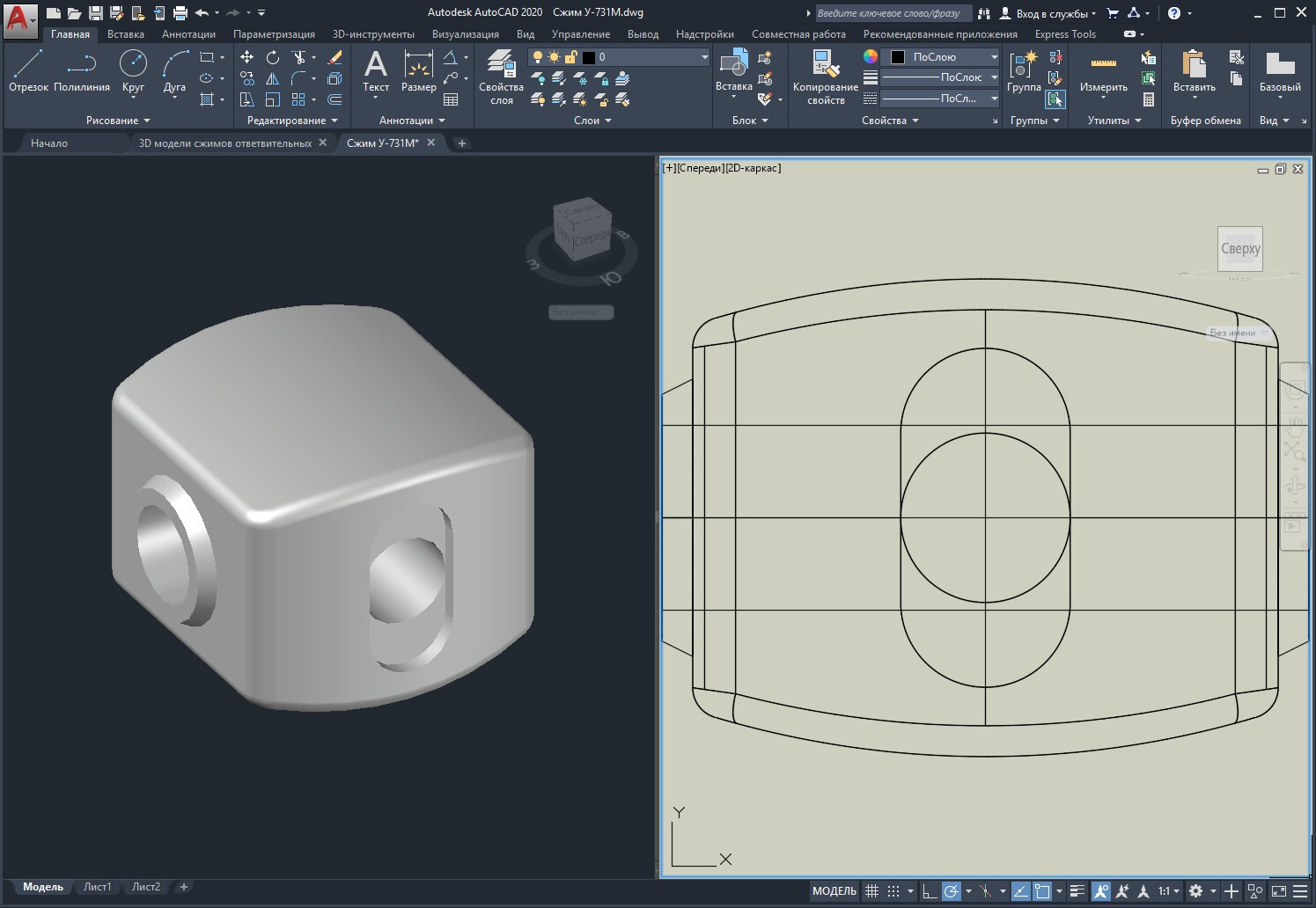

• выгружать 2D‑чертежи для включения в рабочую документацию;
• строить разрезы, сечения и проекции для деталировки монтажных узлов;
• интегрировать модели в сводные цифровые модели объектов и BIM‑среды;
• проверять собираемость и коллизии при плотной компоновке электрооборудования.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
