3D модели полок кабельных типа К

Цифровая библиотека кабельных полок К160–К164 и стоек К1150–К1155 в формате твердотельного моделирования

Предлагаем комплект 3D-моделей кабельных конструкций типа К — металлических изделий для прокладки кабельных трасс на промышленных и гражданских объектах. Полки кабельные служат основой для укладки силовых и контрольных кабелей: их крепят к стенам, колоннам и другим несущим элементам, а кабель укладывают на полки с фиксацией и раскладкой по маркам. Комплект включает не только сами полки, но и стойки — вертикальные профили, между которыми устанавливают полки и которые образуют готовую кабельную эстакаду.

Охват типоразмеров

В комплект вошли модели обоих видов конструкций:

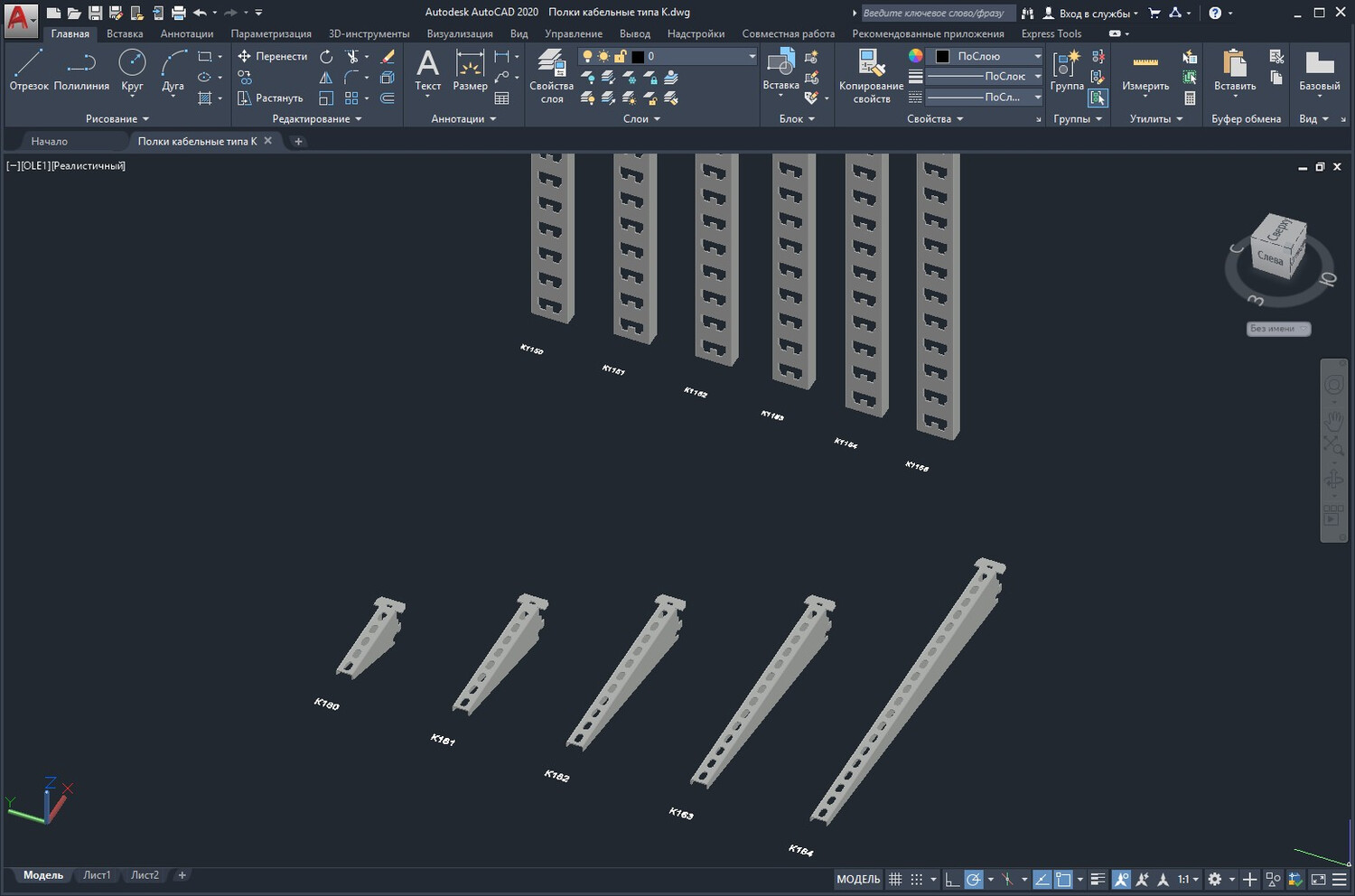

• полки — пять типоразмеров: К160, К161, К162, К163, К164. Ряд охватывает полки разной длины и ширины, что позволяет подобрать изделие под количество и вес прокладываемых кабелей — от одиночных трасс до плотных пучков на ответственных участках;
• стойки — шесть типоразмеров: К1150, К1151, К1152, К1153, К1154, К1155. Стойки различаются высотой и позволяют набрать кабельную трассу на одну или несколько ярусов прокладки с требуемым шагом между полками.

Сочетание полных рядов полок и стоек даёт возможность компоновать трассу целиком: смоделировать вертикальную раскладку, рассчитать шаг креплений и проверить заполнение полок ещё на стадии проектирования.

Технология моделирования

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

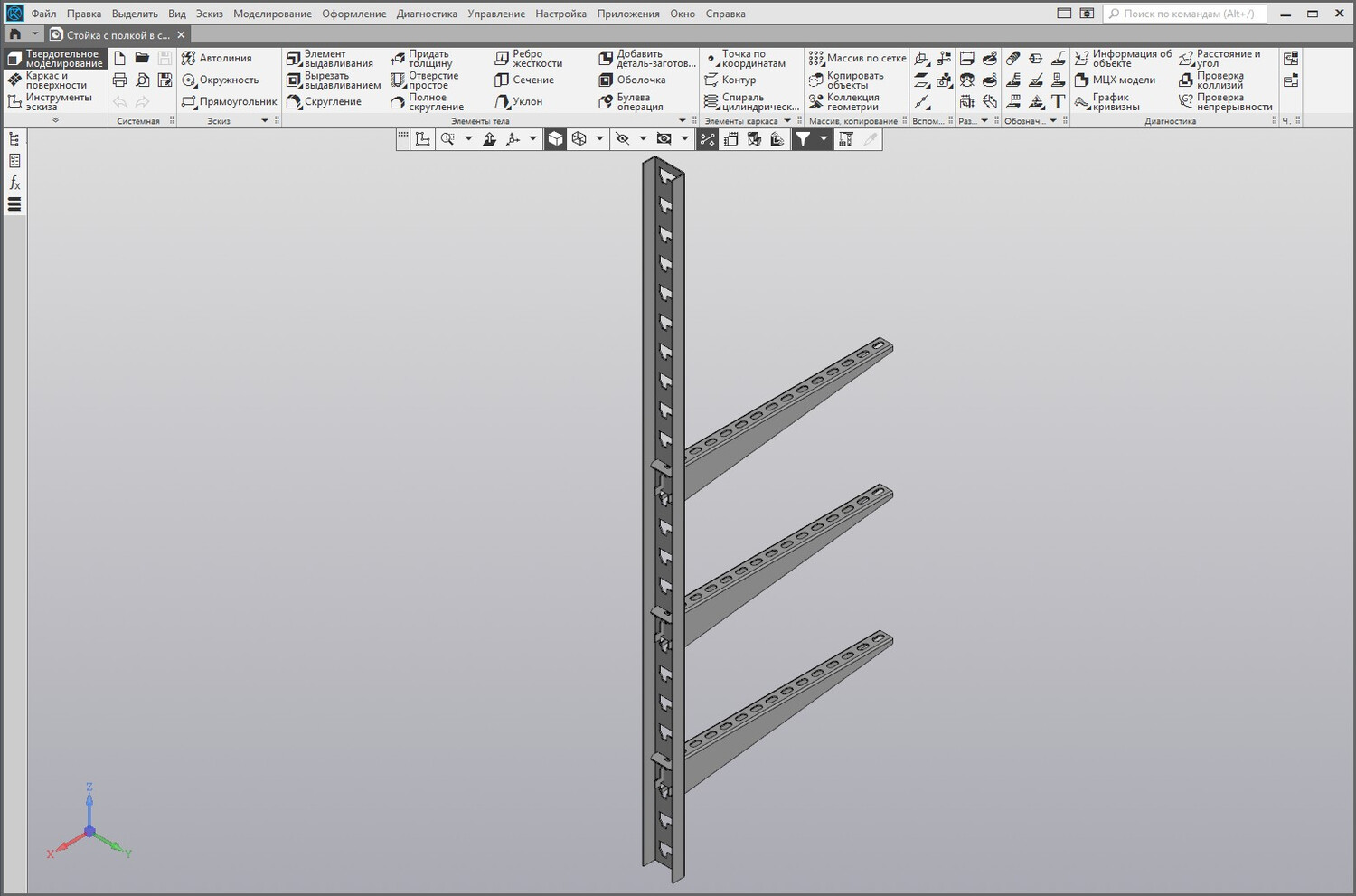

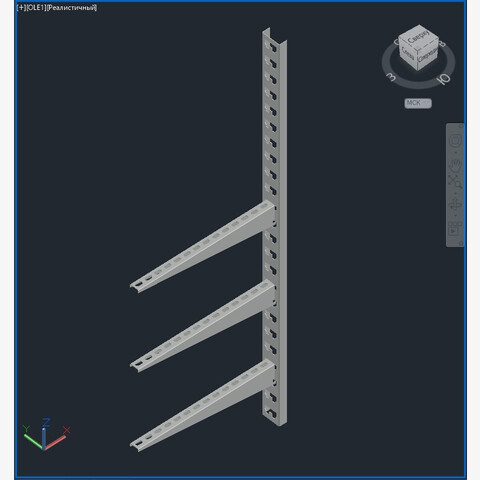

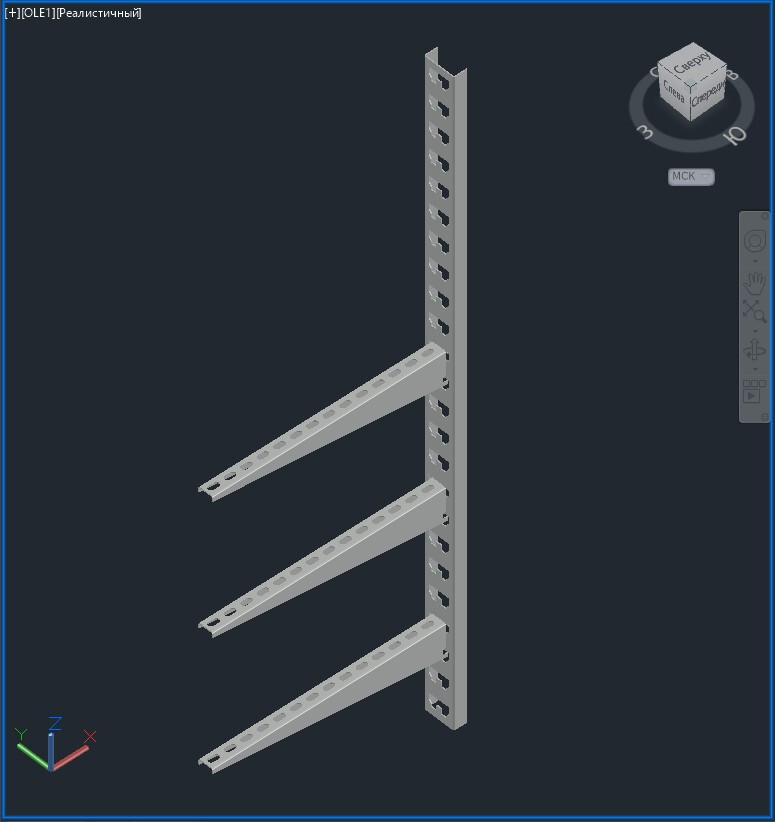

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;

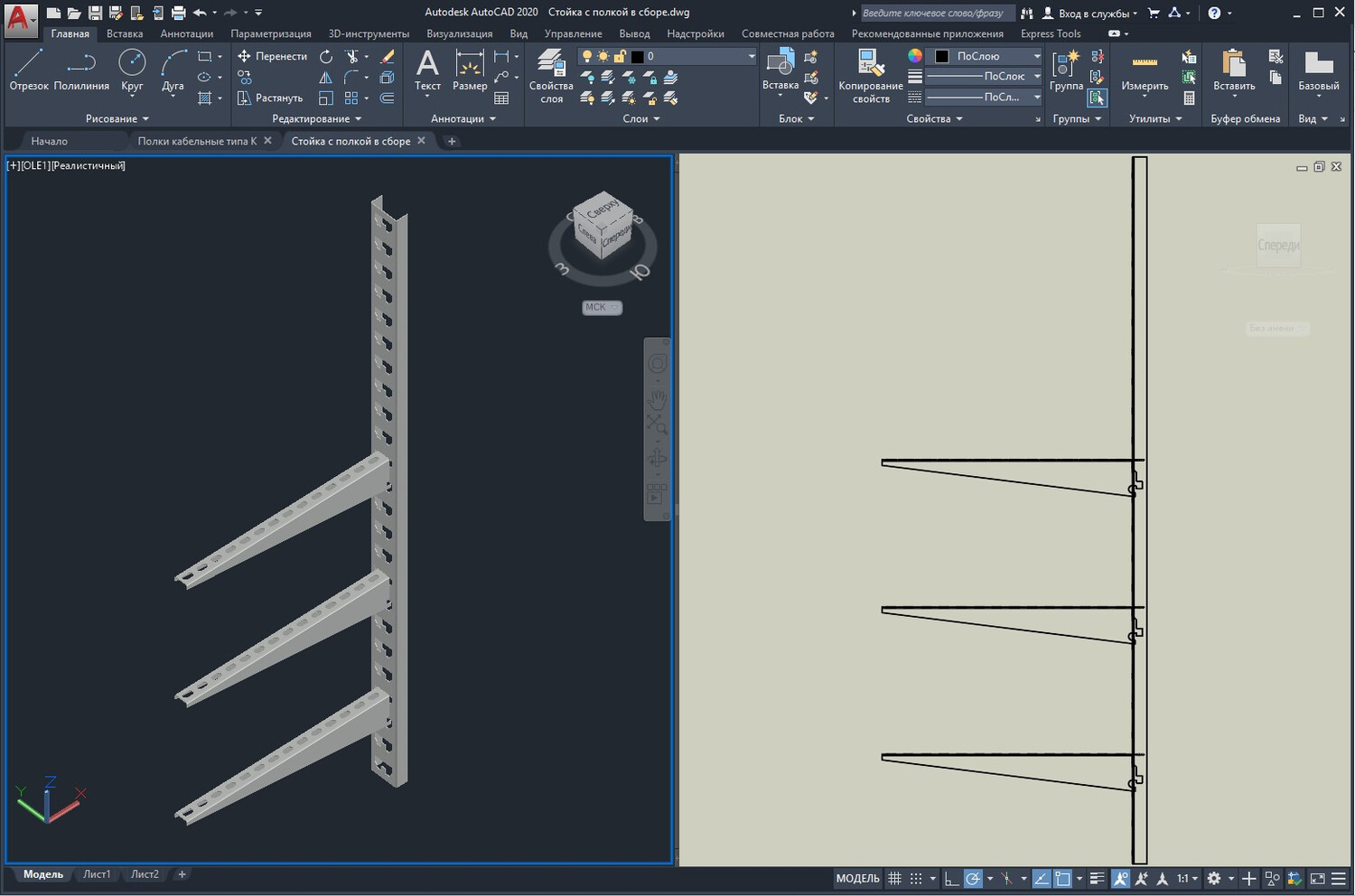

• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщины металла, проверки перфорации и узлов крепления.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
