3D модели тройников фланцевых по ГОСТ 5525-88

Цифровая библиотека чугунных литых фасонных частей для водопроводных и противопожарных сетей

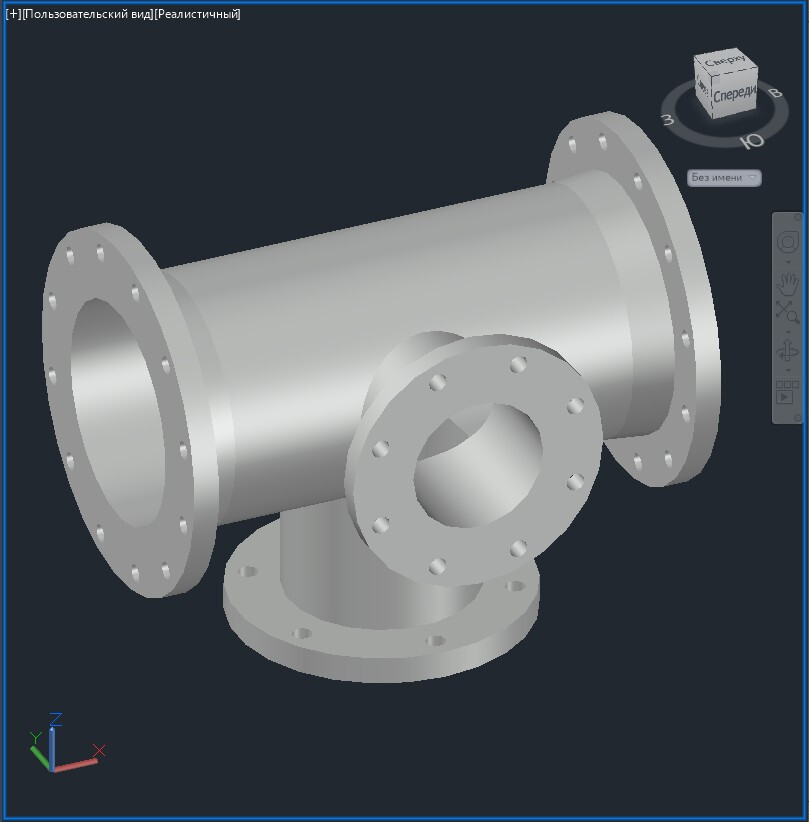

Представляем систематизированный набор трёхмерных моделей фланцевых тройников с пожарной подставкой, спроектированных в соответствии с нормативным документом ГОСТ 5525‑88. Эти фасонные элементы применяются на трубопроводах водоснабжения и противопожарных водоводах для организации ответвления магистральной линии и одновременно — для подключения пожарного гидранта. Тройник данного типа совмещает в одном изделии две функции: основную магистраль с фланцевыми присоединениями и дополнительный вертикальный отвод с фланцем под пожарный кран. Корпус изготавливается из чугуна методом литья в песчаные формы, что обеспечивает требуемую прочность, коррозионную стойкость и длительный срок службы в подземных и наземных инженерных сетях.

Охват типоразмеров

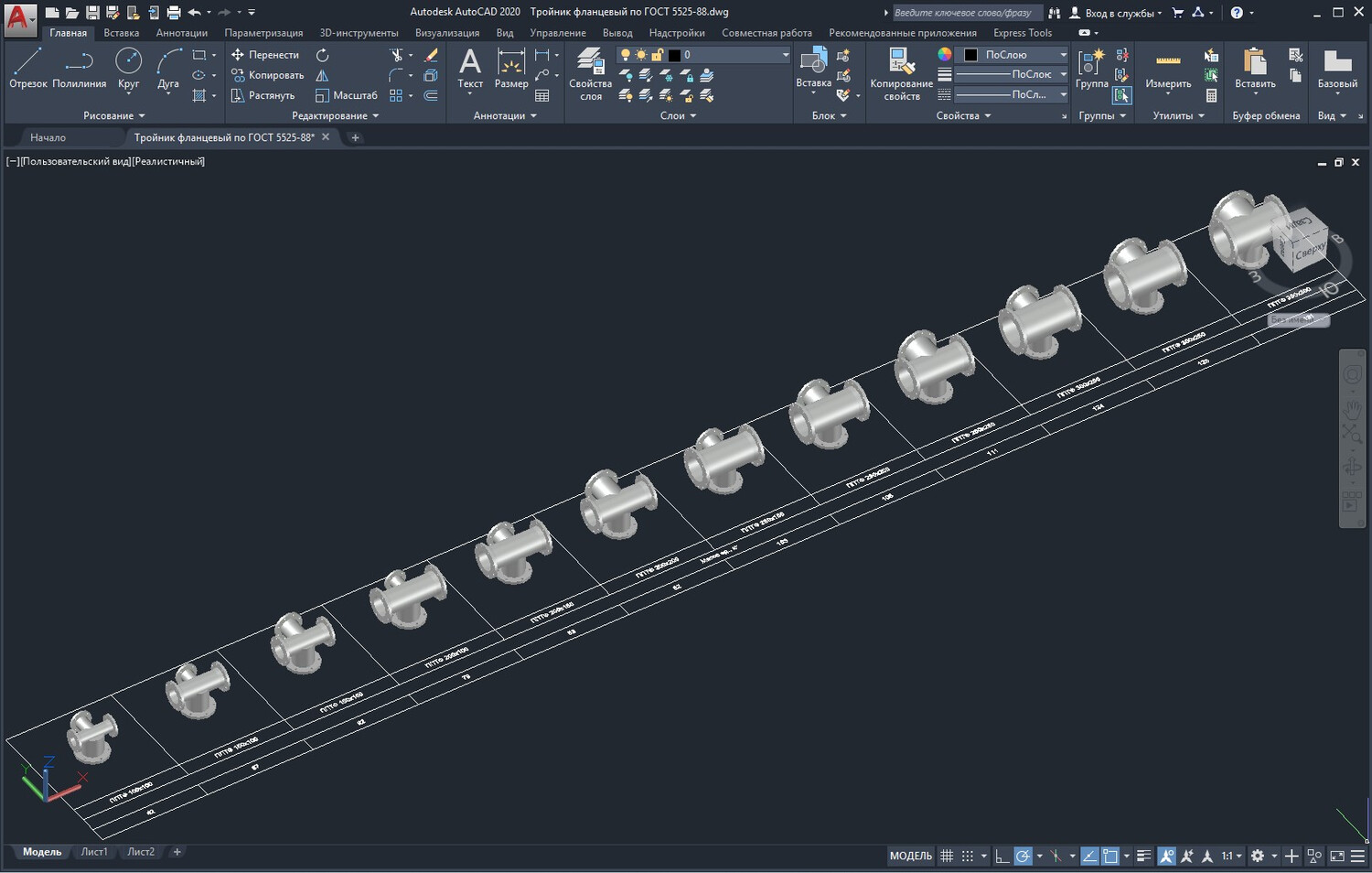

Комплект включает все типоразмеры, регламентированные стандартом для данного типа соединительных частей.

Технология построения геометрии

Все трёхмерные модели реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждый тройник представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость с CAD‑системами и экспорт данных

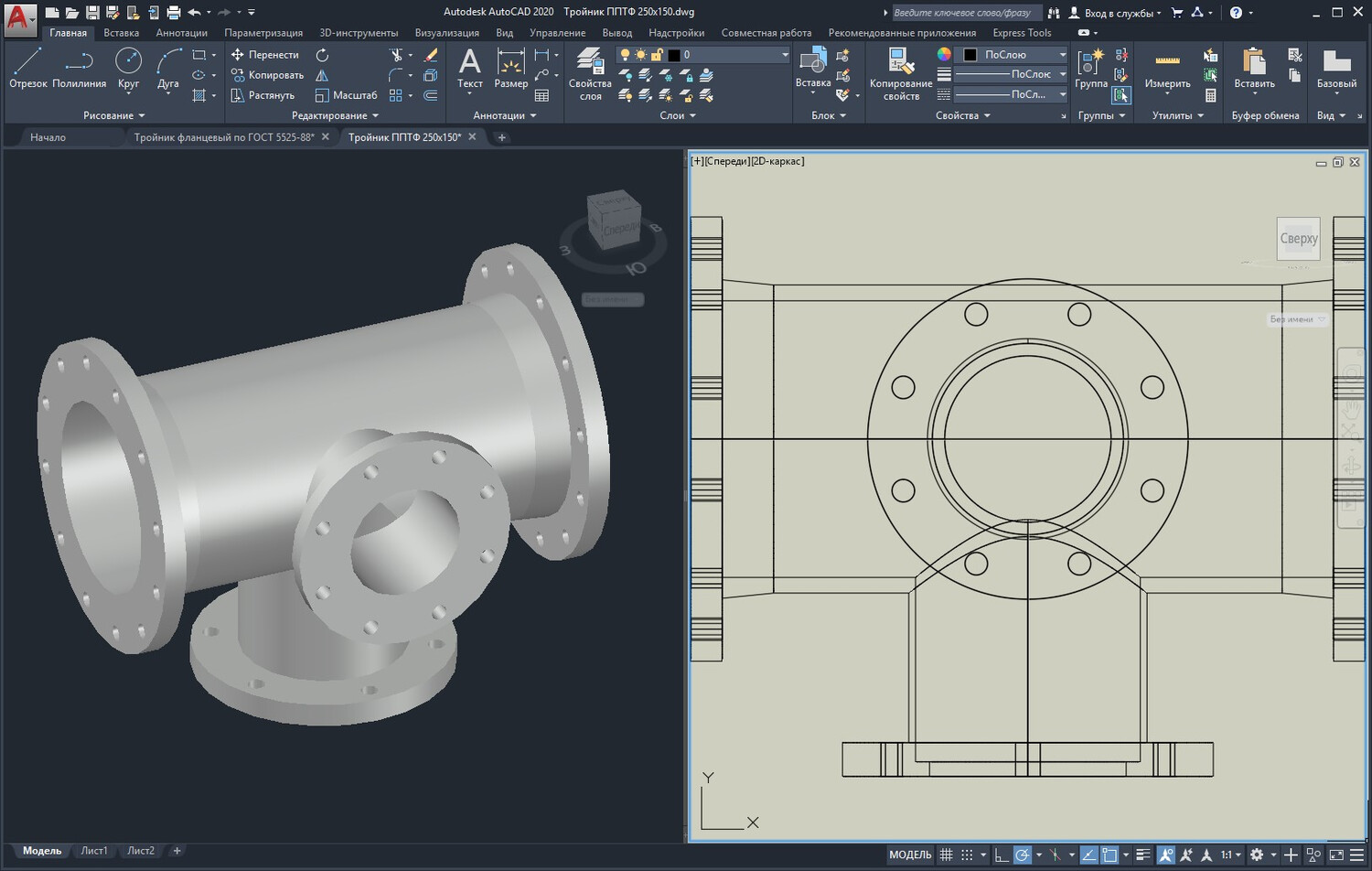

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

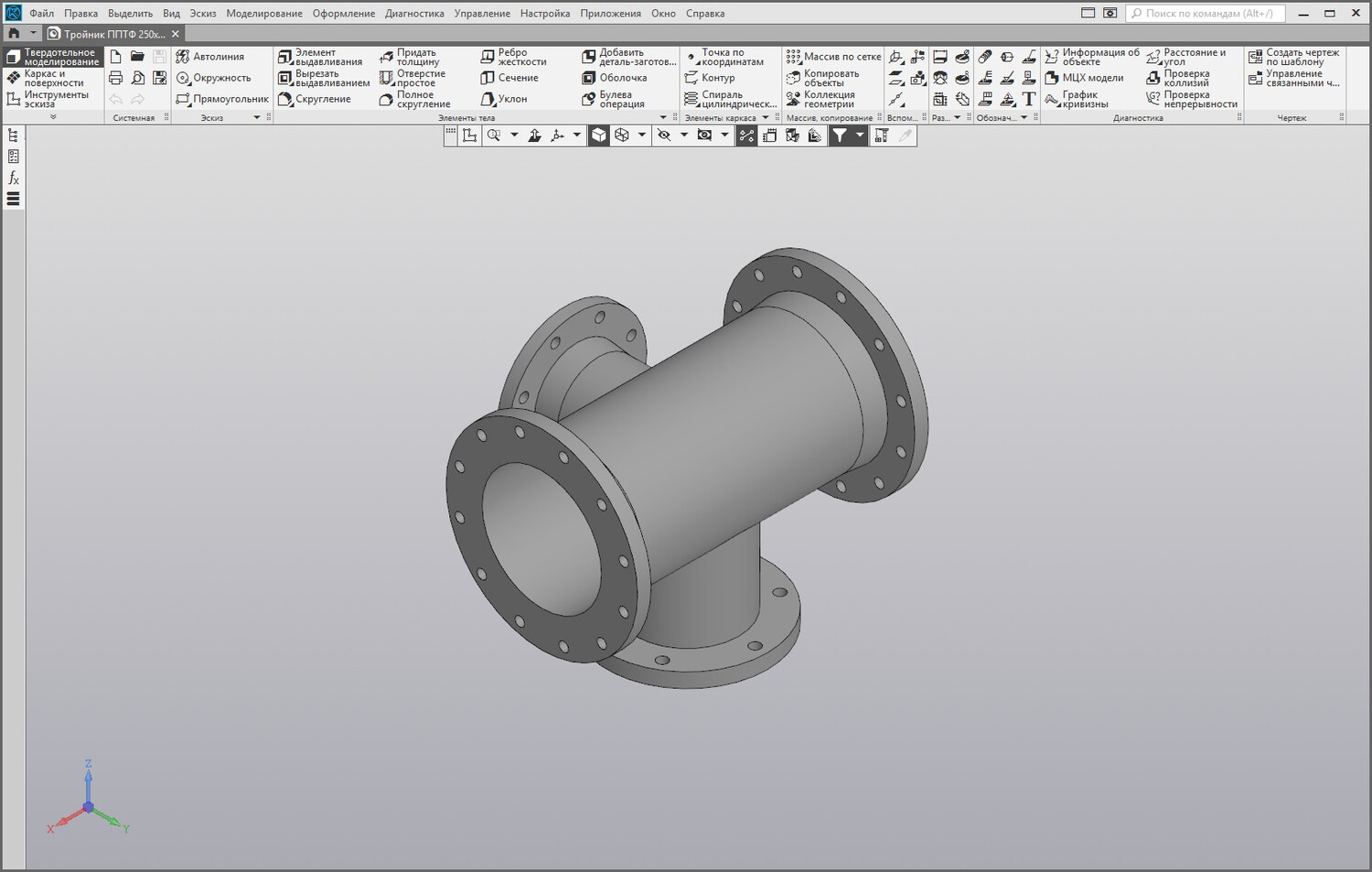

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа внутренней геометрии канала и верификации присоединительных размеров фланцев.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
