3D модель соединения тройникового НСТ

Разборная твёрдотельная модель тройника для импульсных трубопроводов

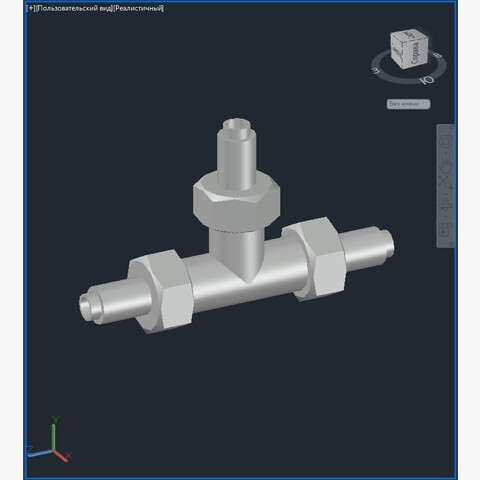

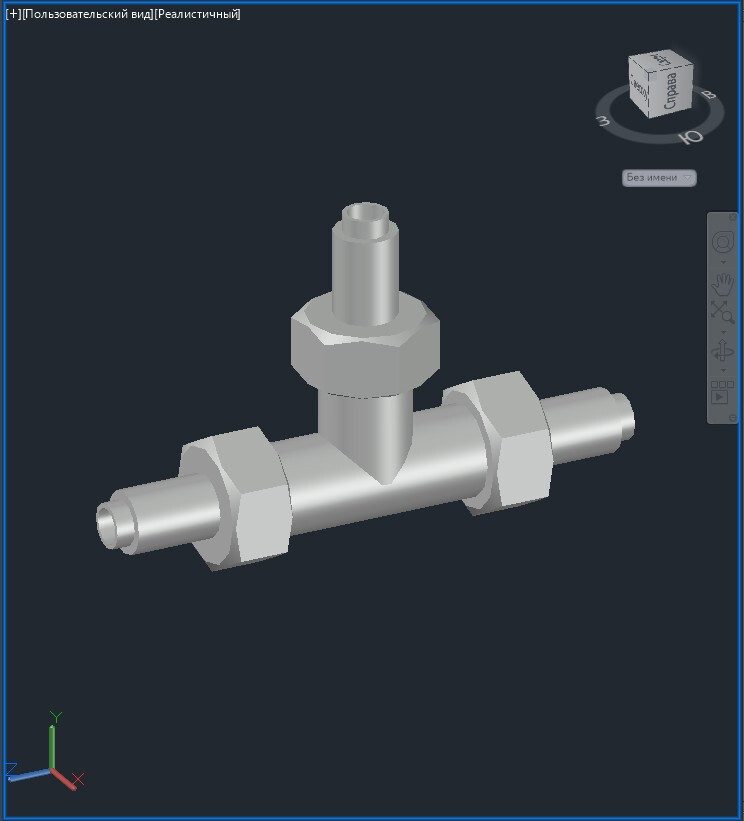

Трёхмерная модель тройникового соединения типа НСТ с размерами 14×М20×1,5 — фитинга, предназначенного для монтажа импульсных трубопроводных линий. Конструкция модели полностью разборная: каждый элемент представлен отдельной деталью, что позволяет изучать внутреннюю геометрию и собирать узел в любых конфигурациях.

Состав изделия

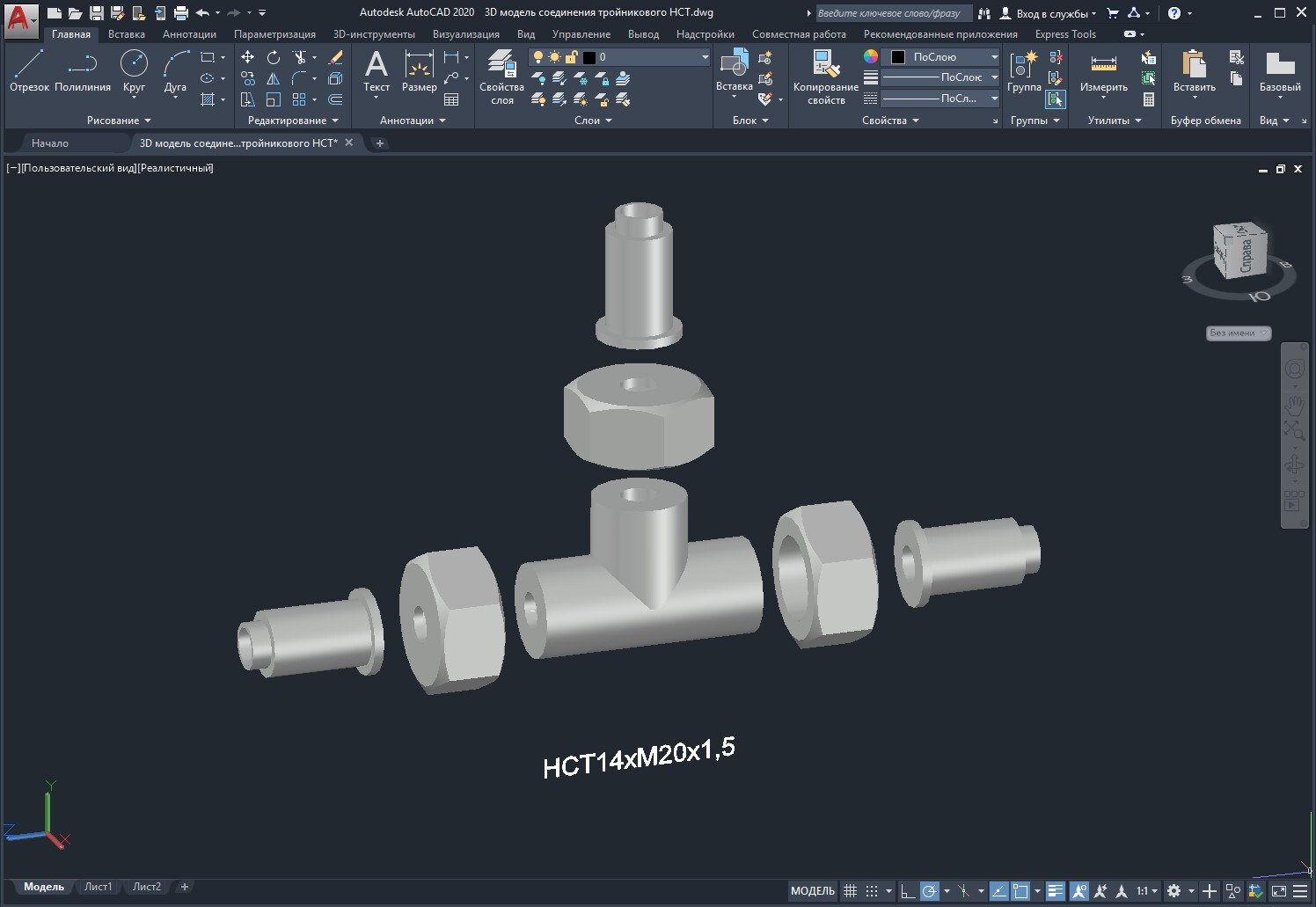

• Корпус — основная несущая деталь соединения;
• Ниппели — уплотнительные элементы, обеспечивающие герметичность стыка;
• Накидные гайки — крепёжный компонент для фиксации соединения.

Каждый компонент модели размещён на информационной сетке с указанием типоразмера, что упрощает идентификацию деталей при работе с каталогом.

Особенности моделирования

• Все элементы комплекта построены методом твёрдотельного моделирования (тип «ТЕЛО»);
• Разборная структура позволяет разделять узел на составляющие и использовать их по отдельности в сборках;
• Точная геометрия резьбовых соединений и посадочных поверхностей.

Совместимость с САПР и форматы экспорта

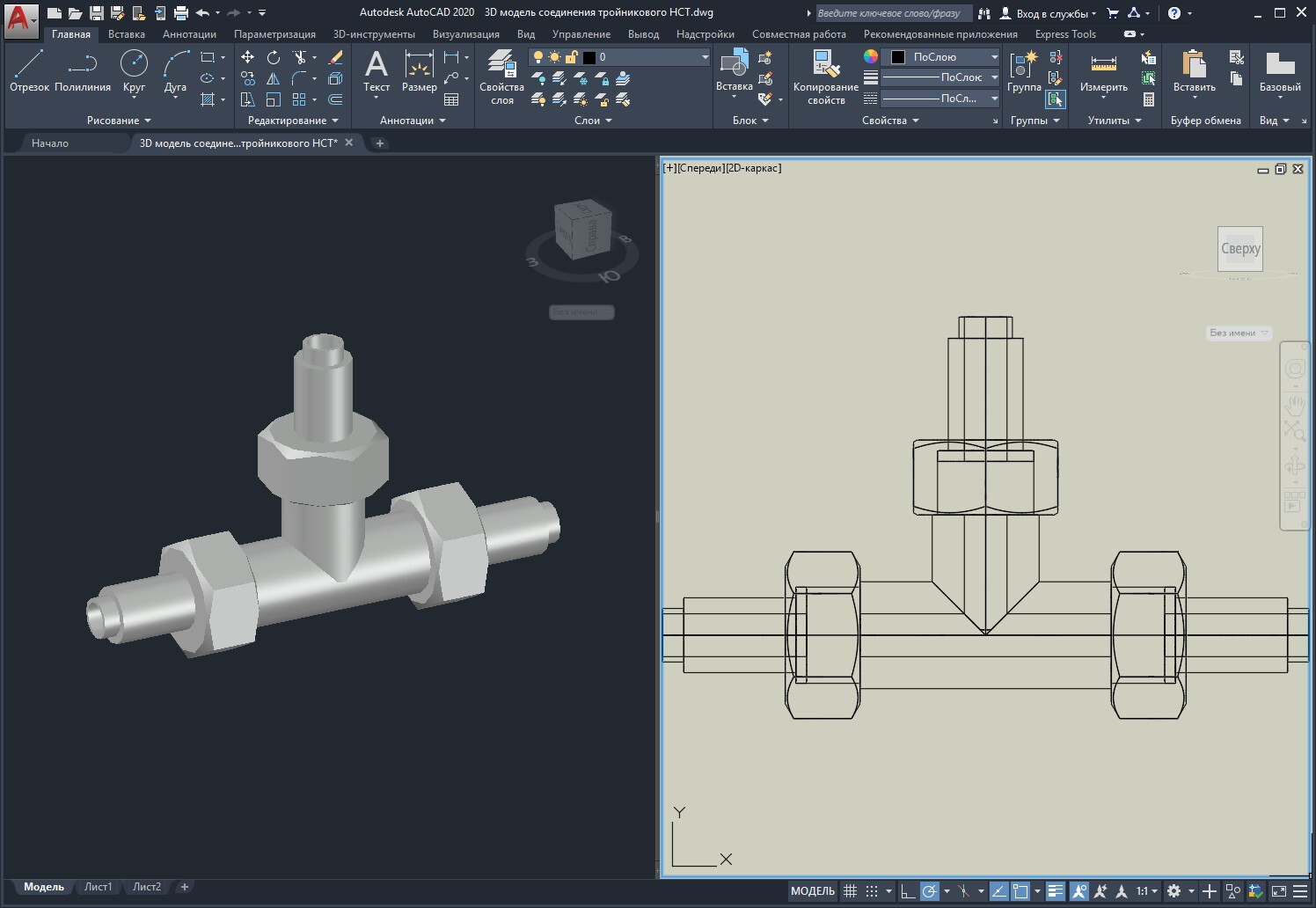

Модель подготовлена для интеграции в распространённые инженерные и архитектурные пакеты. Средствами штатного экспорта доступны:

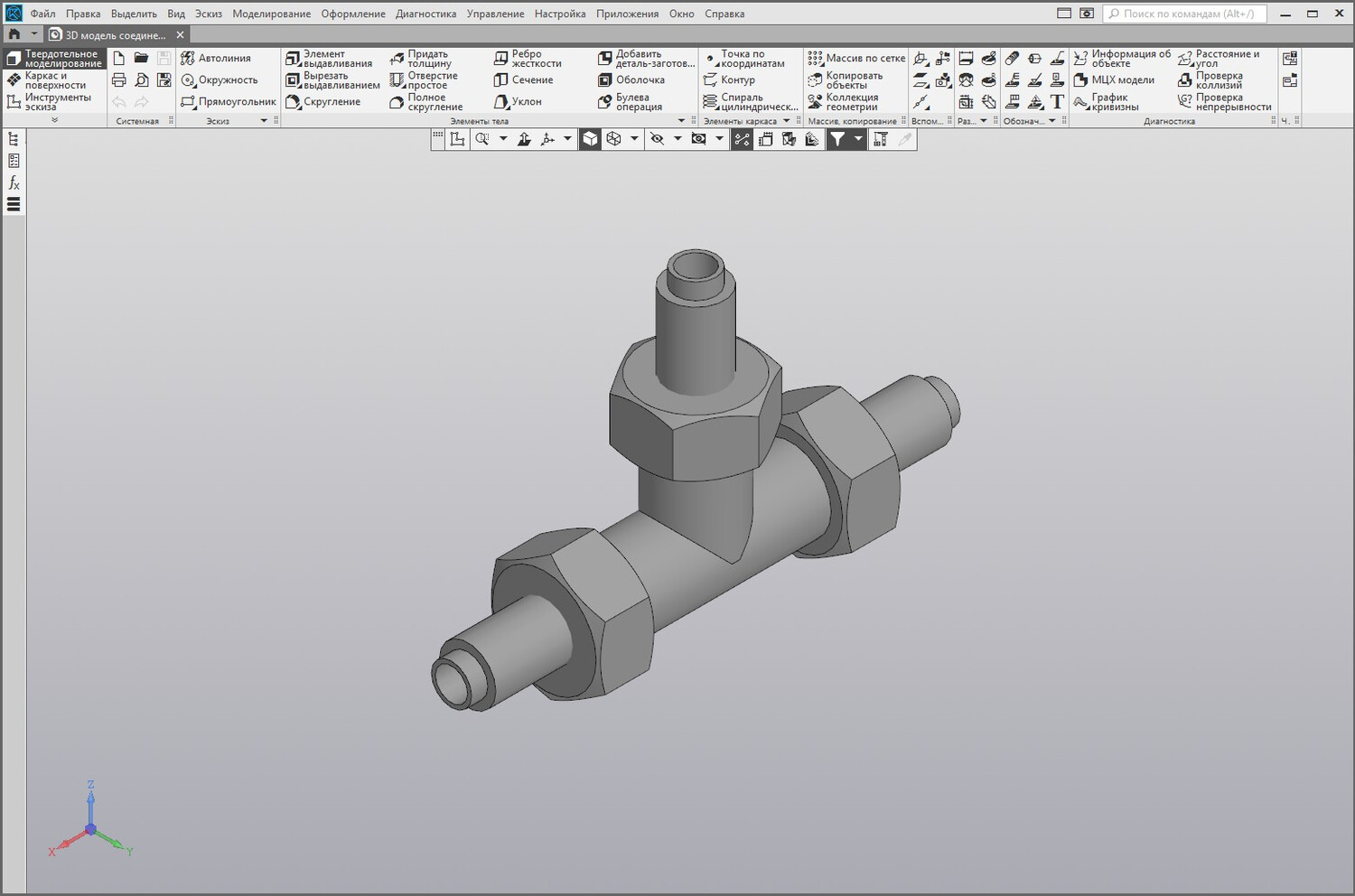

• Перенос геометрии в стороннее ПО — КОМПАС-3D, SketchUp, 3ds Max и другие;
• Создание 2D-чертежей на основе трёхмерной модели;
• Построение разрезов и сечений для подготовки конструкторской документации;
• Встраивание деталей в сборочные единицы и спецификации трубопроводной обвязки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
