3D модель светильника НСП

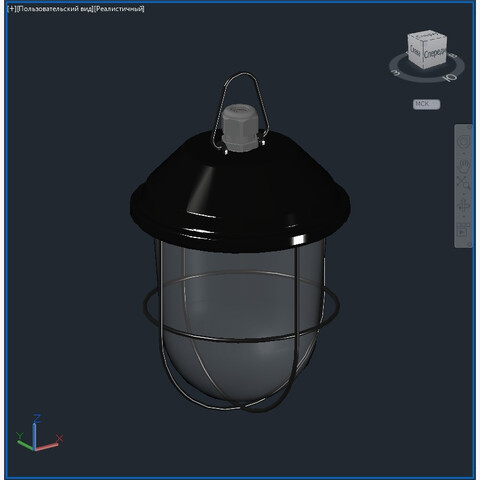

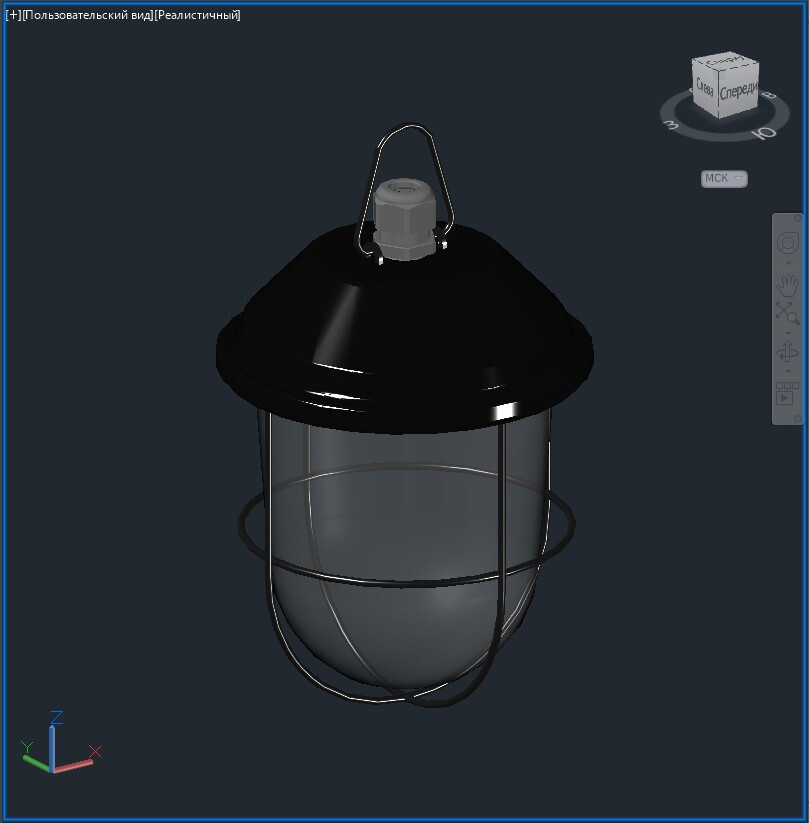

Цифровая твёрдотельная модель светильника НСП02 с крюком, сальниковым вводом и степенью защиты IP55

Готовая трёхмерная модель промышленного светильника серии НСП02 — настенного/потолочного светильника для ламп накаливания, широко применяемого в производственных, складских и вспомогательных помещениях. Конструкция снабжена крюком для подвеса, обеспечивающим быстрый монтаж к тросу, монтажной рейке или строительным конструкциям, а также сальниковым вводом, через который осуществляется кабельный подвод питания и герметизация места ввода. Степень защиты IP55 гарантирует полную пылезащиту и защиту от направленных струй воды, что допускает эксплуатацию светильника в условиях повышенной влажности, запылённости и на открытых площадках под навесом.


Метод построения геометрии

Модель реализована в формате твёрдотельного моделирования (тип — ТЕЛО) — это полноценный замкнутый объёмный объект с корректными массо‑инерционными характеристиками.


Интеграция в CAD‑системы и экспорт данных

Файл подготовлен для работы в распространённых средах автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

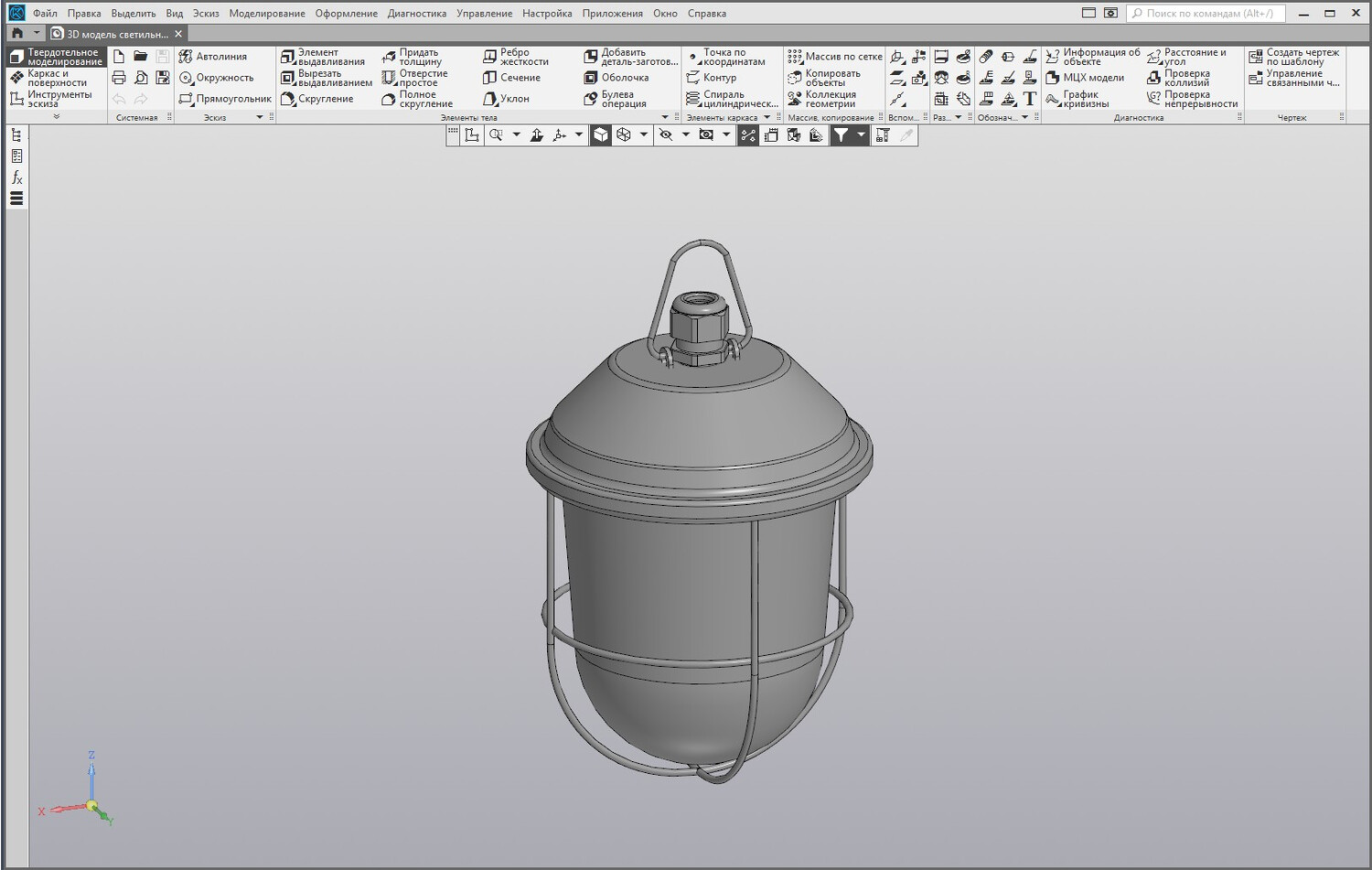

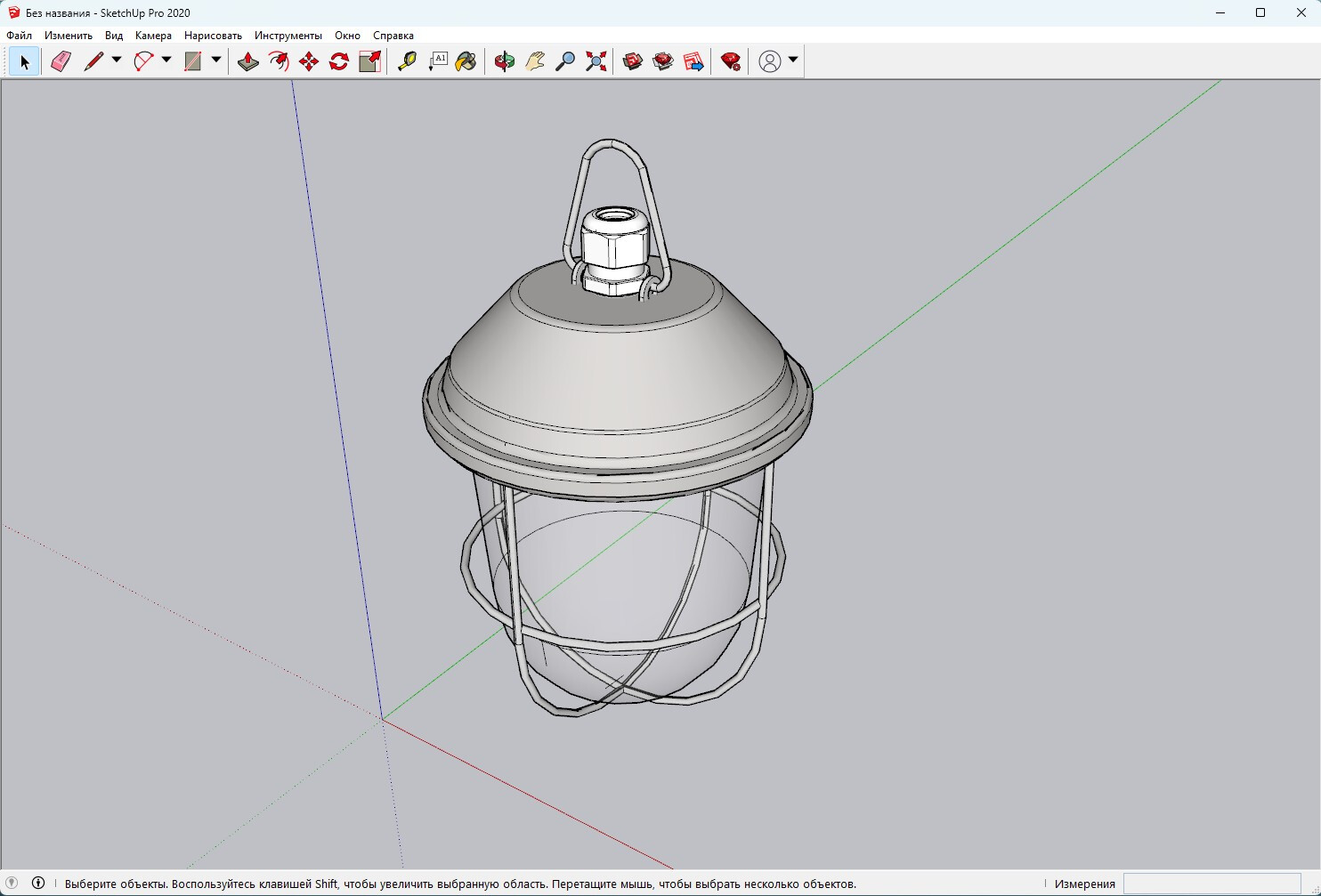

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные пакеты;

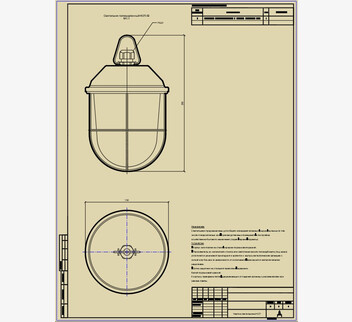

• сформировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа внутренней компоновки клеммной коробки и проверки посадочных размеров под кабельный ввод.

Форматы файлов:

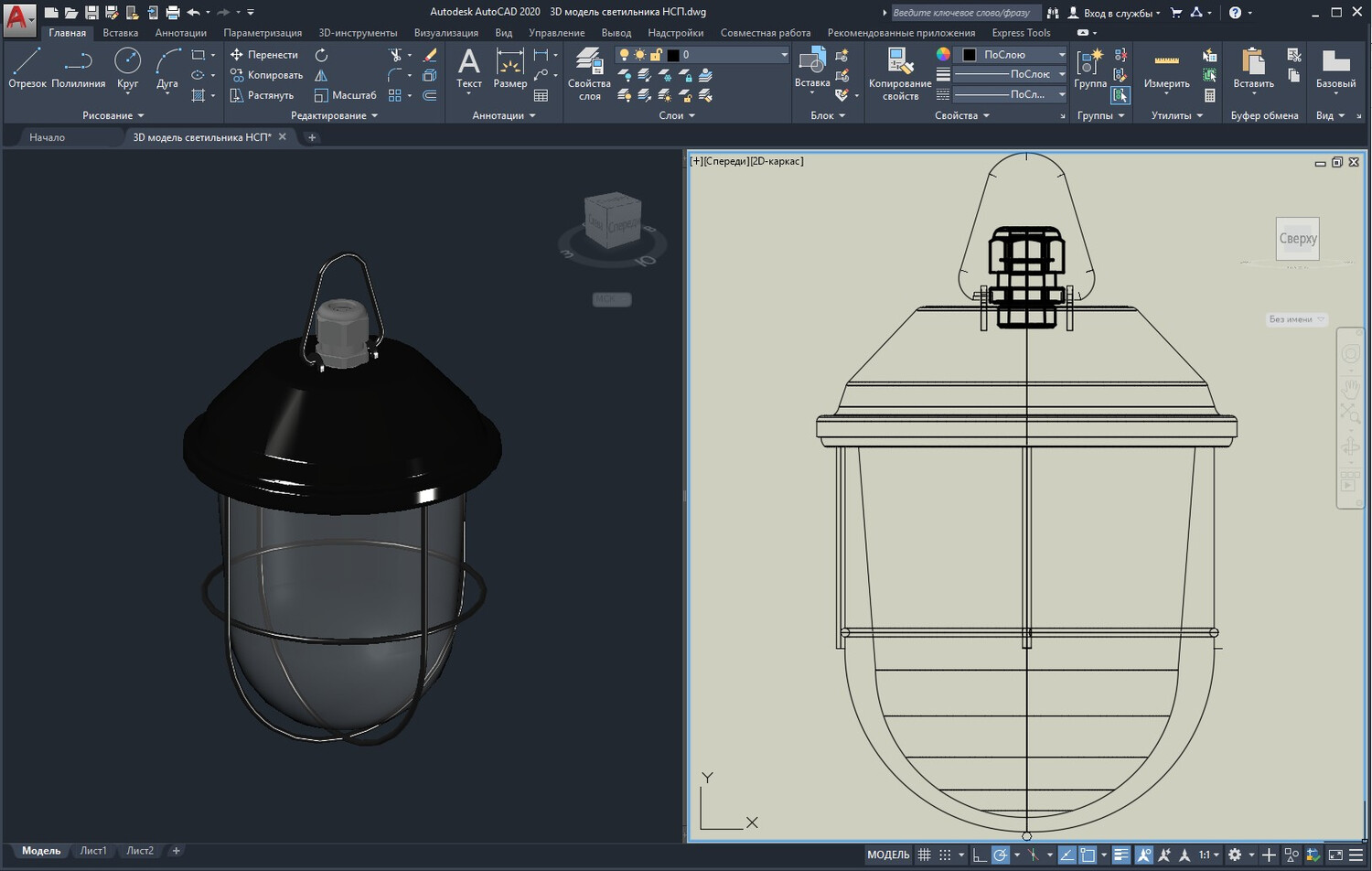

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
