3D модель светофора

Что входит в цифровой товар – чертеж и 3D модель светофора

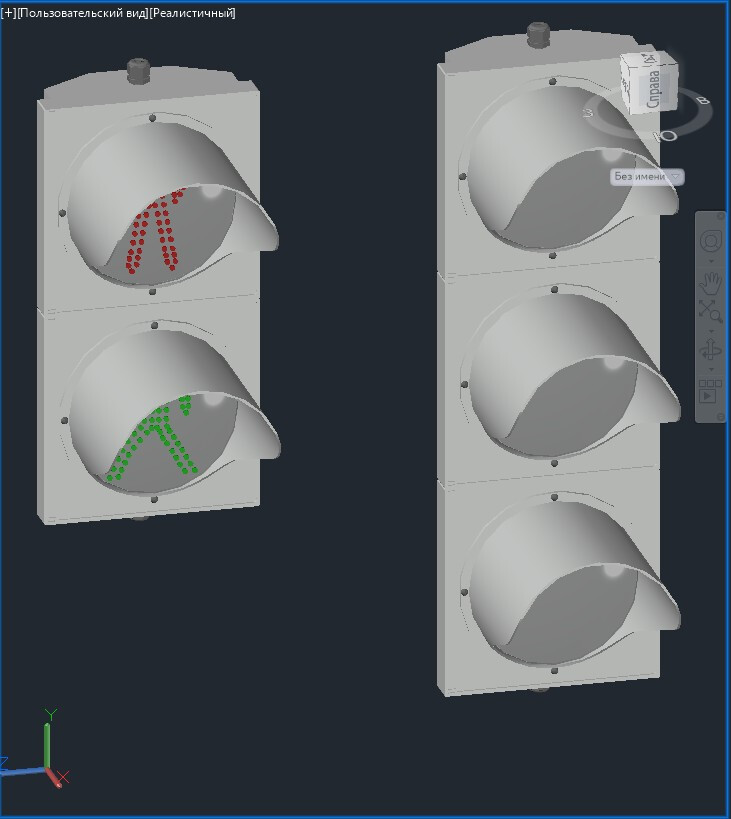

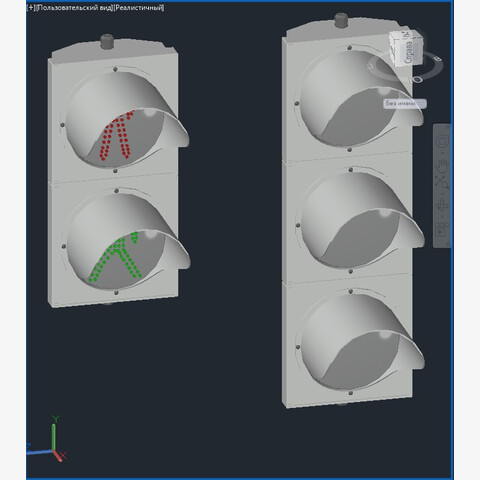

В комплект входит профессиональная 3D‑модель дорожного светофора (транспортного и пешеходного исполнения) и полный габаритно‑установочный чертёж. Набор ориентирован на проектировщиков, инженеров, BIM‑специалистов и подрядные организации, которым требуется точная геометрическая основа для интеграции светофора в проектную среду.

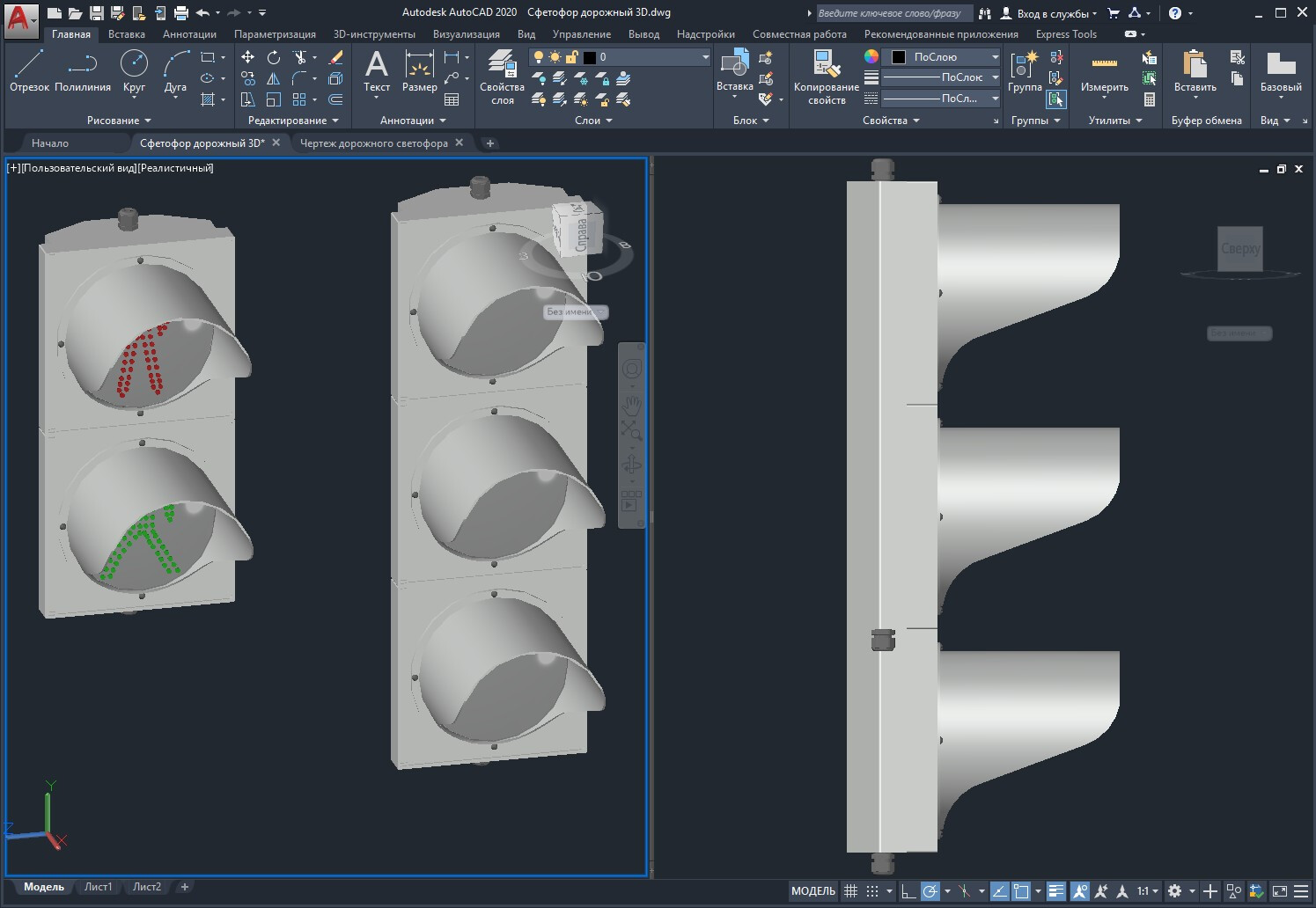

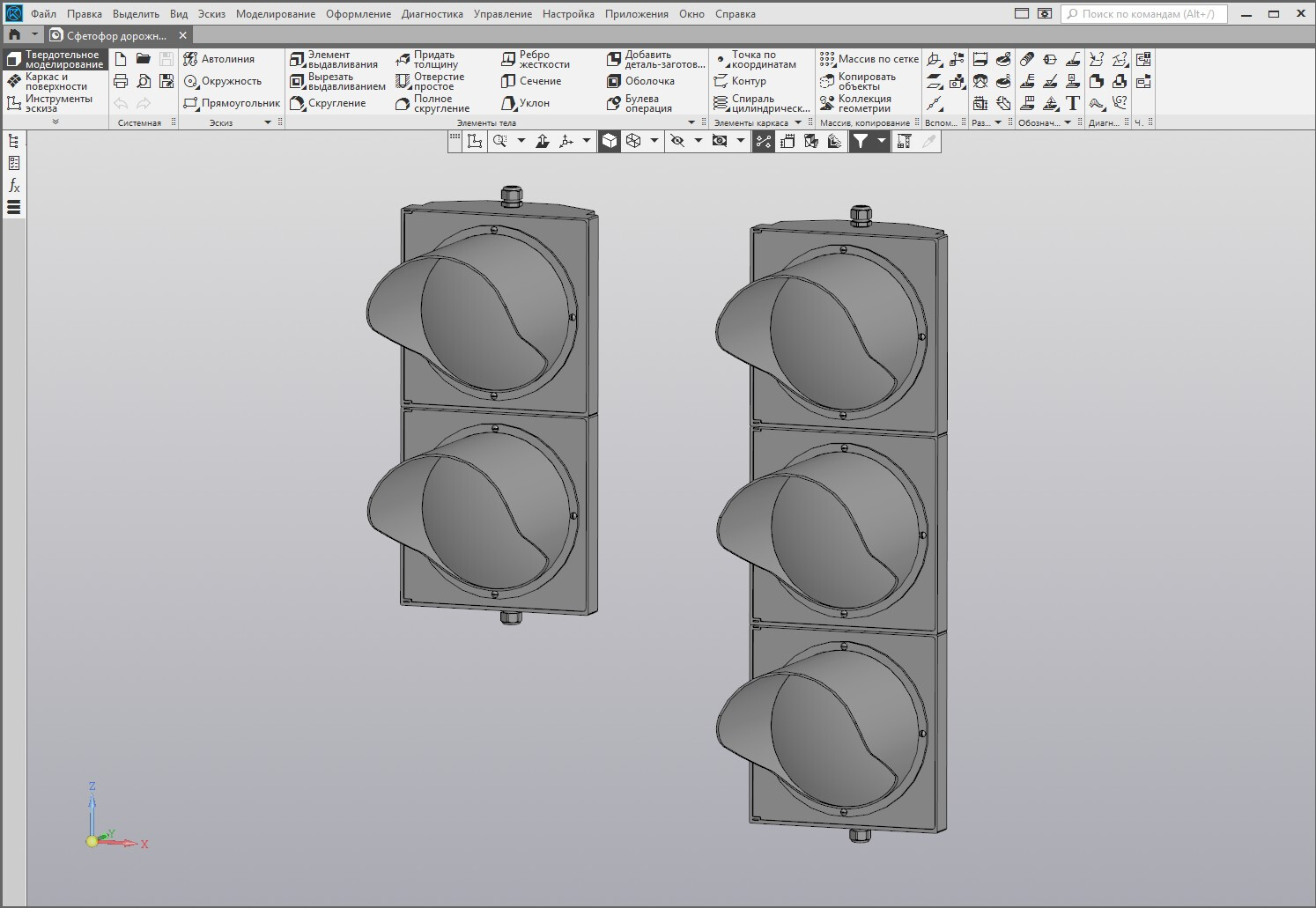

3D‑модель выполнена как твердотельная — это обеспечивает корректную работу с объёмами, расчёт масс, пересечений и коллизий, а также возможность дальнейшей доработки и параметризации. Такой формат востребован в современных САПР и BIM‑платформах: он позволяет сразу использовать модель в сборке узла или участка дорожной инфраструктуры без необходимости достраивать геометрию.

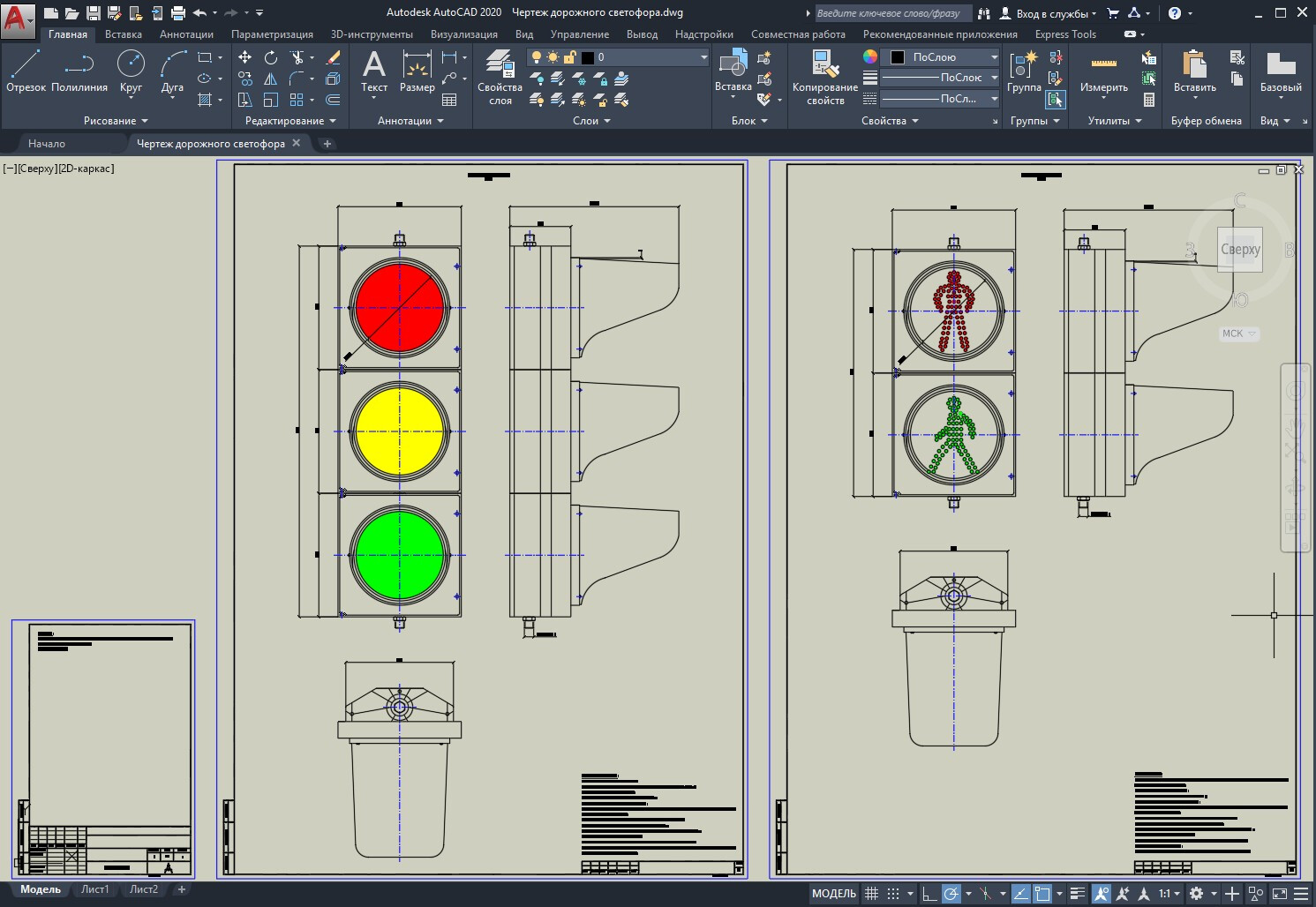

Габаритно‑установочный чертёж подготовлен в масштабе 1:1 — это даёт максимально достоверную привязку изделия к площадке. В документе приведены все ключевые размеры, необходимые для проектирования фундаментов, опор, закладных деталей и монтажных узлов.

Характеристики и возможности применения

Комплект содержит исчерпывающий список характеристик изделия: габаритные размеры, установочные параметры, монтажные привязки и основные технические показатели. Такая детализация позволяет быстро оценить совместимость светофора с существующей или проектируемой инфраструктурой и корректно заложить изделие в спецификацию.

Благодаря высокой точности геометрии и полному набору размерных данных комплект подходит для:

• разработки рабочей документации;
• формирования BIM‑модели объекта;
• подготовки смет и ведомостей объёмов работ;
• согласования проектных решений с эксплуатирующими организациями.

Формат поставки обеспечивает быструю интеграцию в проект: твердотельная модель легко экспортируется и адаптируется под требования конкретной САПР, а чертёж в масштабе 1:1 служит надёжной основой для проработки монтажных решений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
