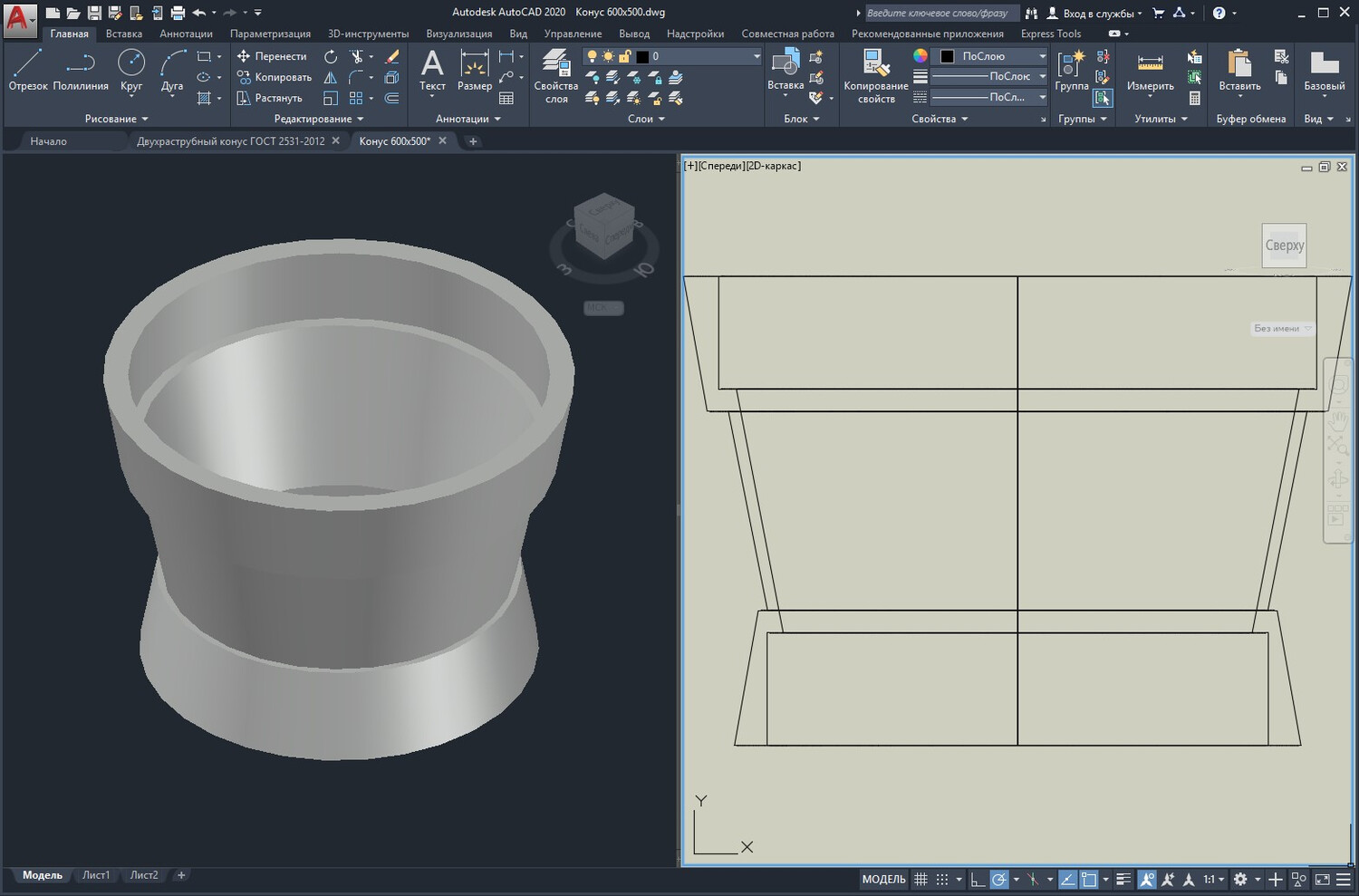

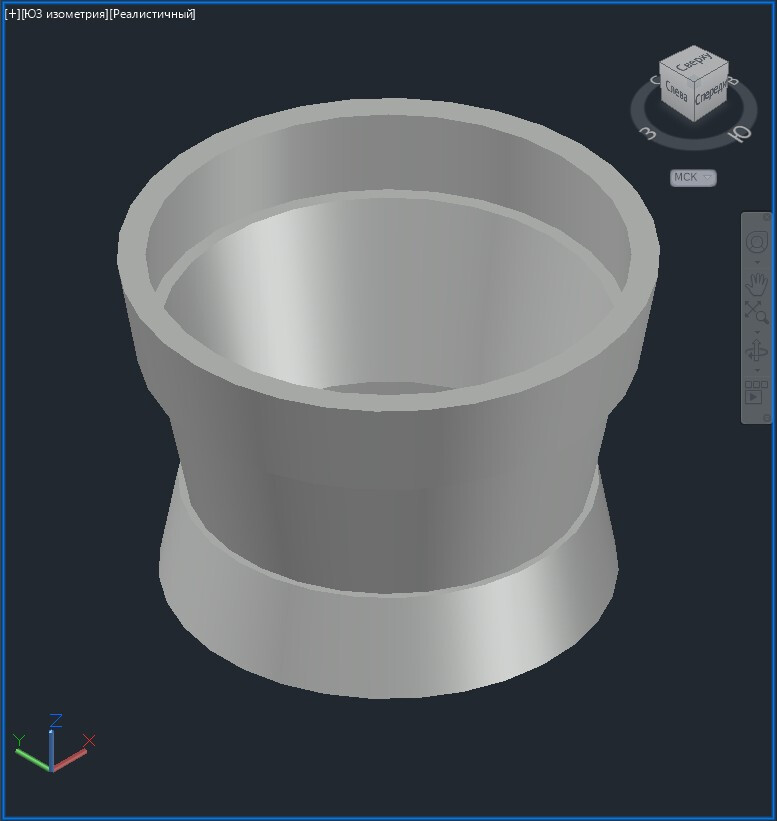

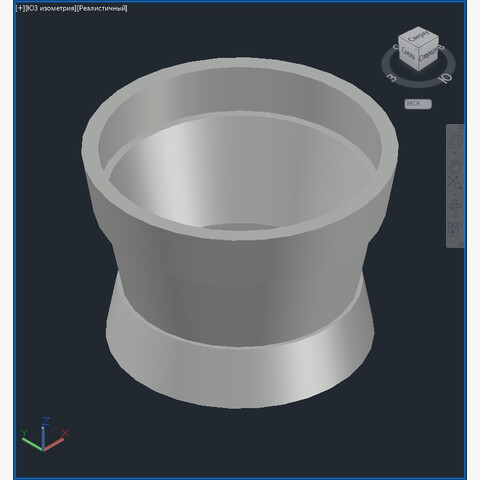

3D модели двухраструбных конусов по ГОСТ 2531-2012

Библиотека переходных фасонных элементов трубопроводов из высокопрочного чугуна — серии А и Б

Набор трёхмерных моделей двухраструбных конусов, спроектированных в строгом соответствии с нормативным документом ГОСТ 2531‑2012. Эти детали относятся к категории фасонных изделий трубопроводного литья и применяются для плавного перехода между участками магистрали разного диаметра. Двухраструбная конфигурация означает, что оба конца конуса выполнены в виде раструбов — расширений, в которые вставляются гладкие концы присоединяемых труб с последующим уплотнением соединения. Такой способ монтажа не требует фланцев и крепёжных болтов, что снижает трудоёмкость сборки и повышает гибкость трассировки трубопровода.

Серийное деление и охват типоразмеров

Стандарт предусматривает два варианта исполнения конусов, представленных в комплекте в полном объёме:

• Серия А — характеризуется компактными габаритами раструбов и рассчитана на стандартные эксплуатационные условия;
• Серия Б — отличается увеличенными размерами раструбных частей и расширенным диапазоном допускаемых нагрузок.

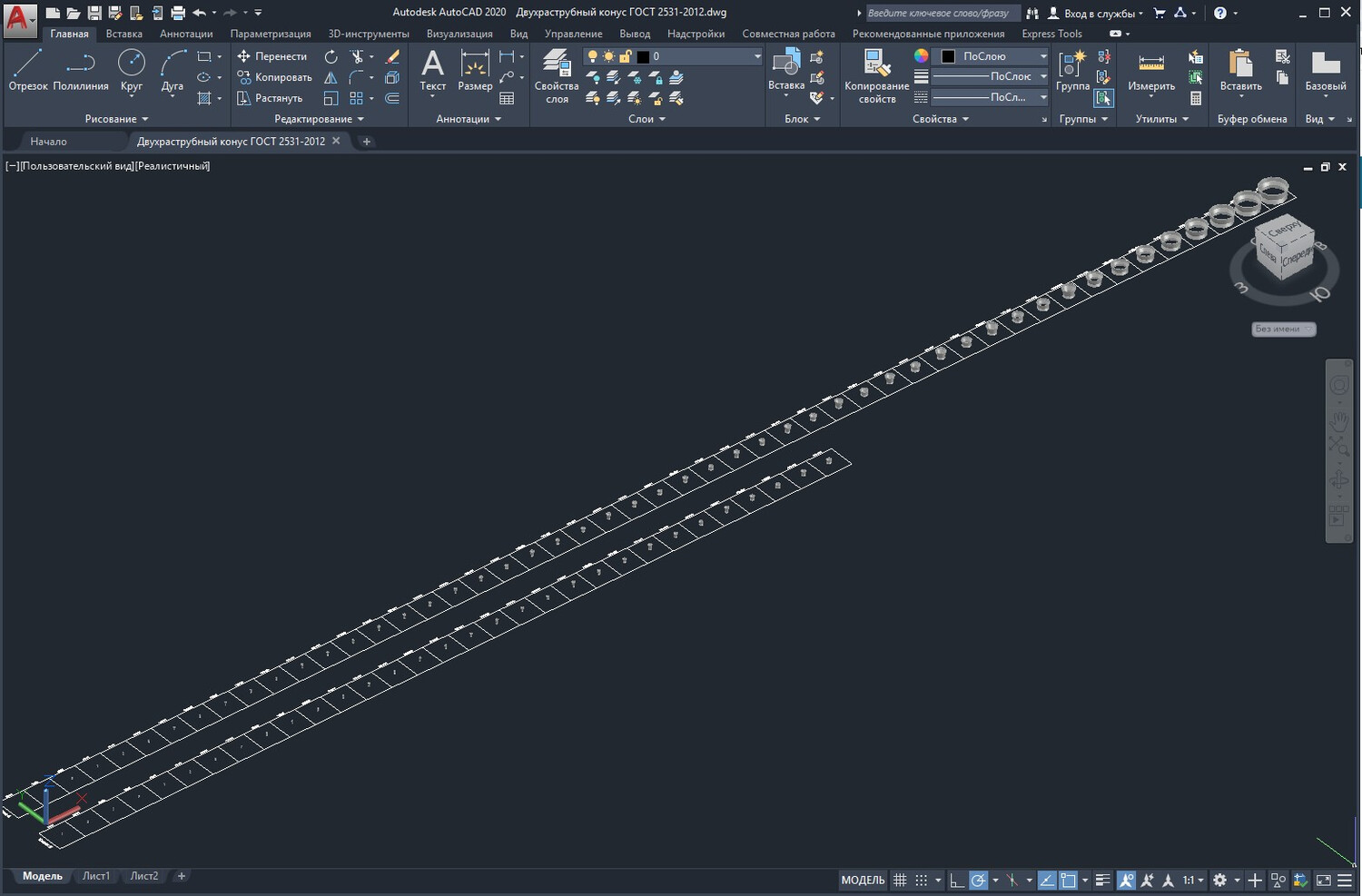

Комплект охватывает все типоразмеры обеих серий, что позволяет конструктору подобрать деталь под любой диаметр трубопровода и любое сочетание переходных сечений, предусмотренных стандартом.

Технология построения геометрии

Все трёхмерные модели реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждый конус — замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость с CAD‑системами и экспорт

Файлы подготовлены для интеграции в популярные системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

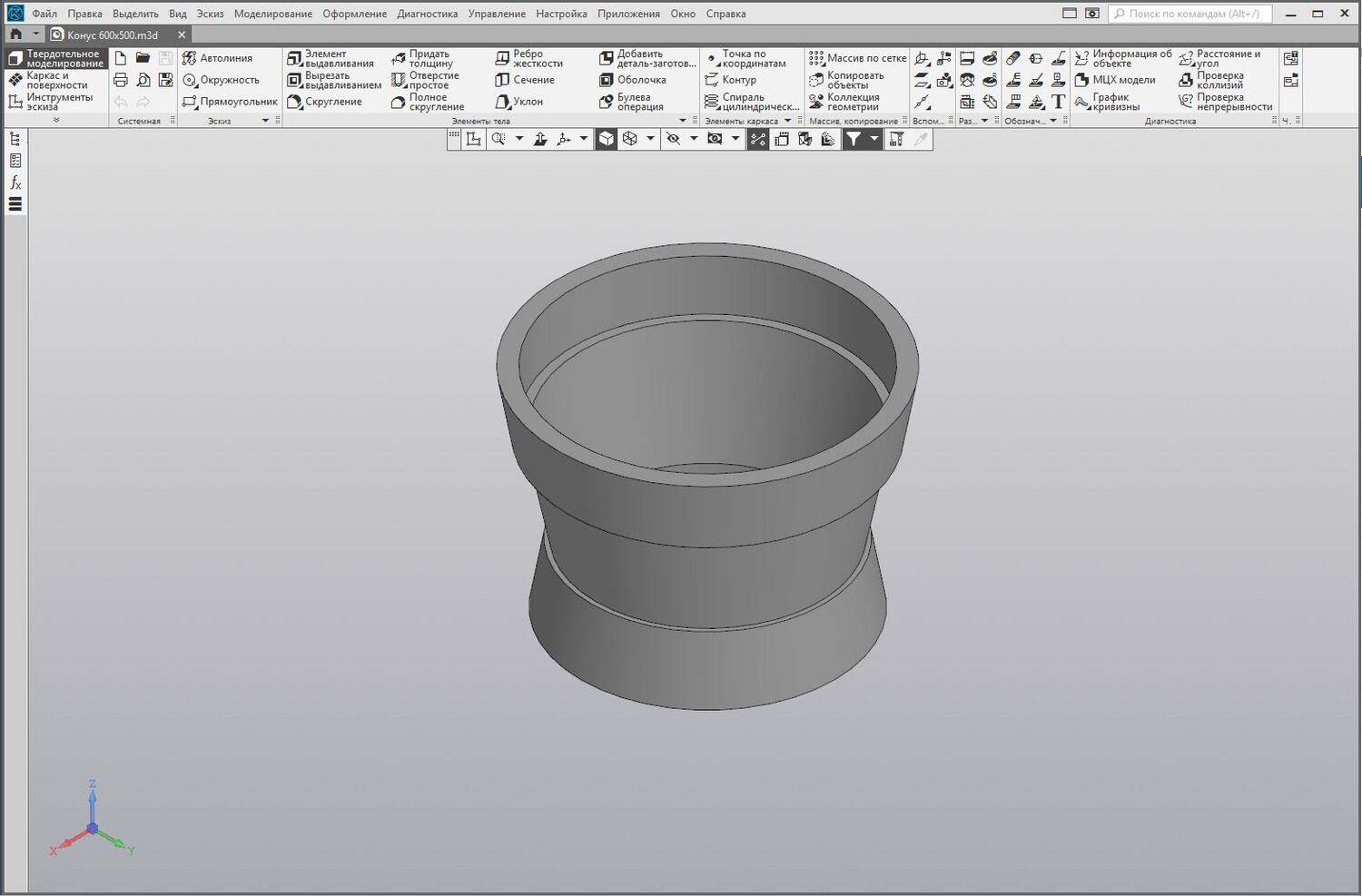

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для изучения внутренней геометрии раструбов и верификации уплотнительных канавок.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
