3D модели переходов по ОСТ 108.318.18

Цифровая библиотека стальных переходных фитингов для паропроводов тепловых электростанций

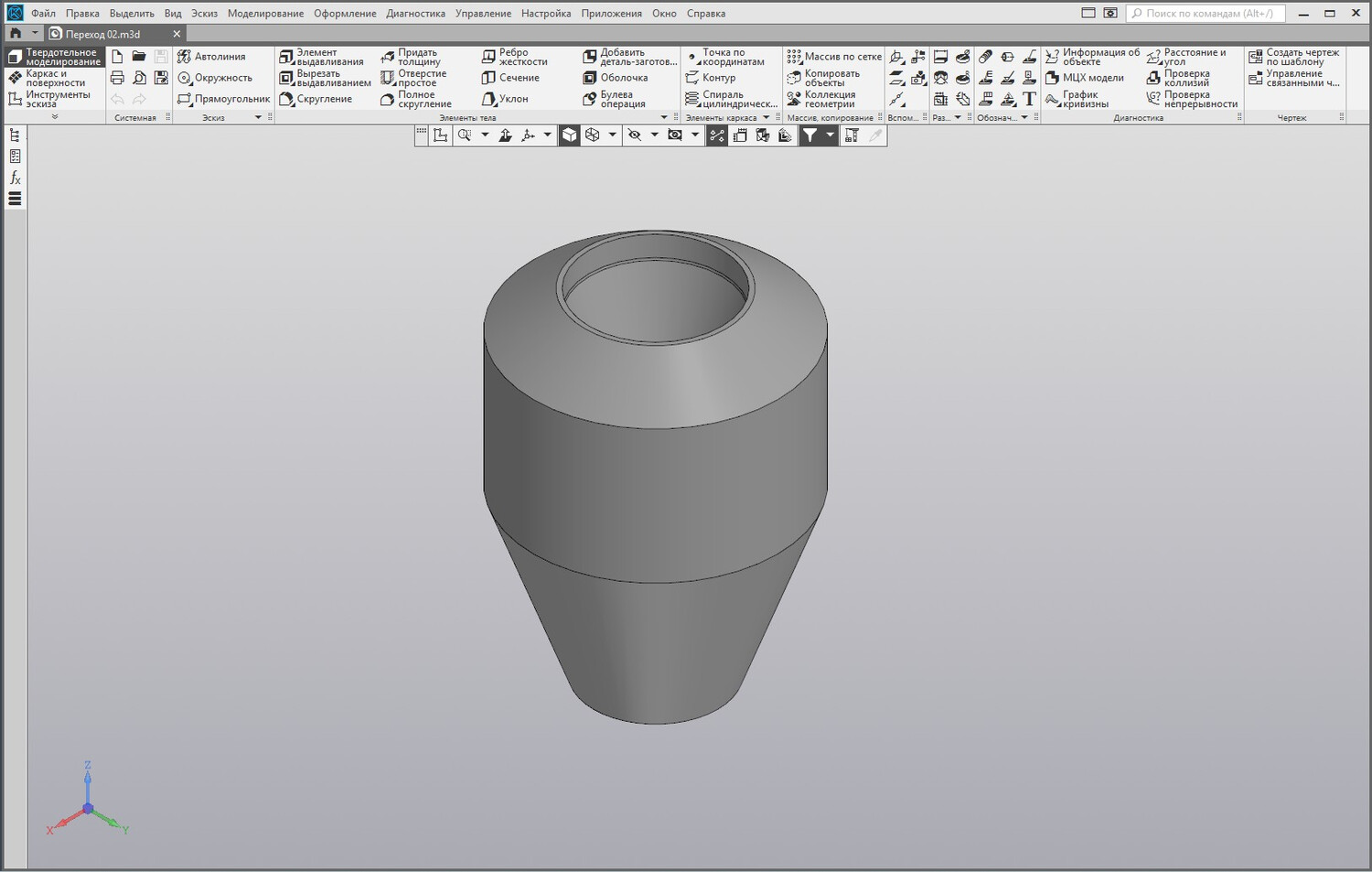

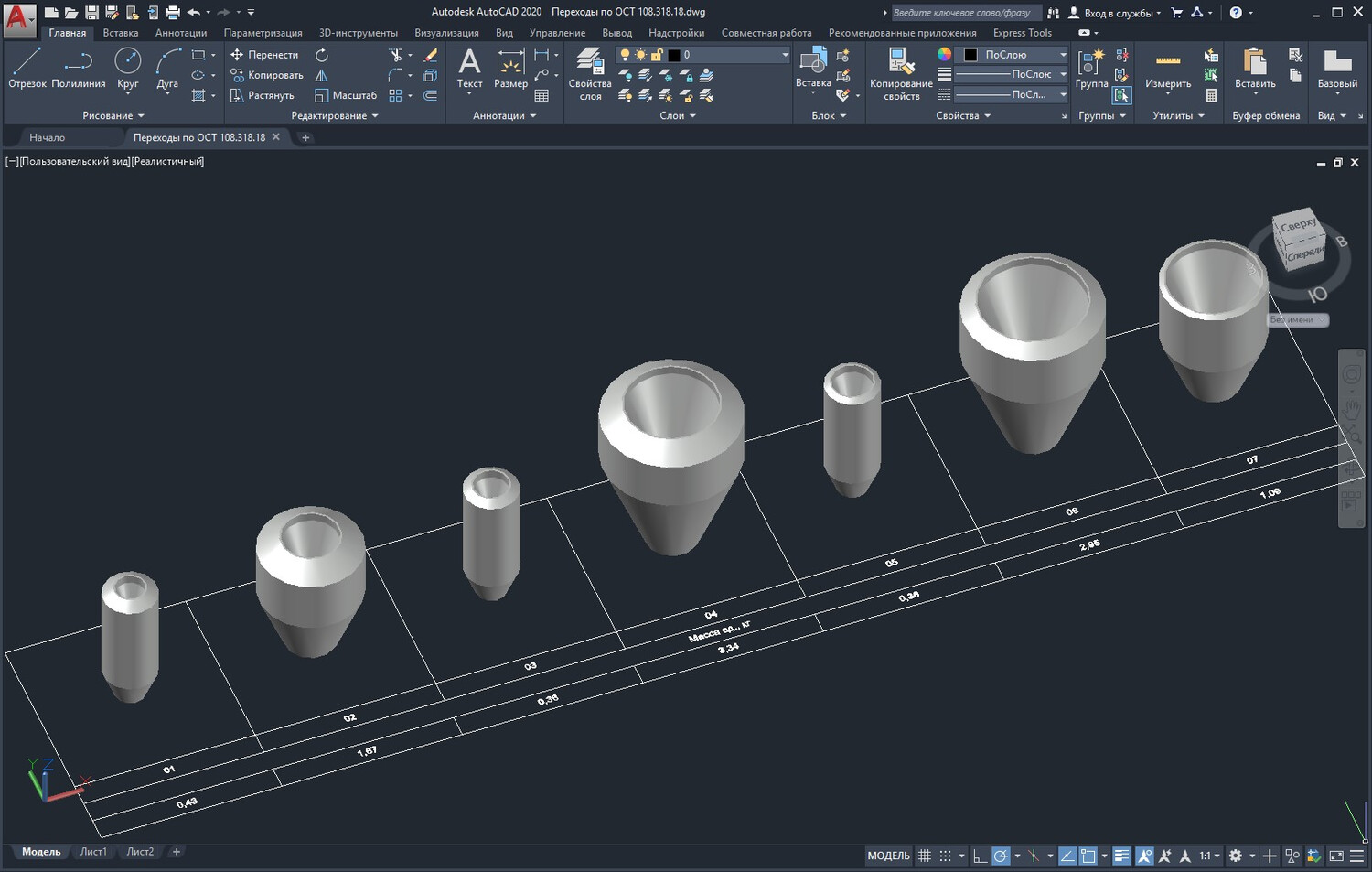

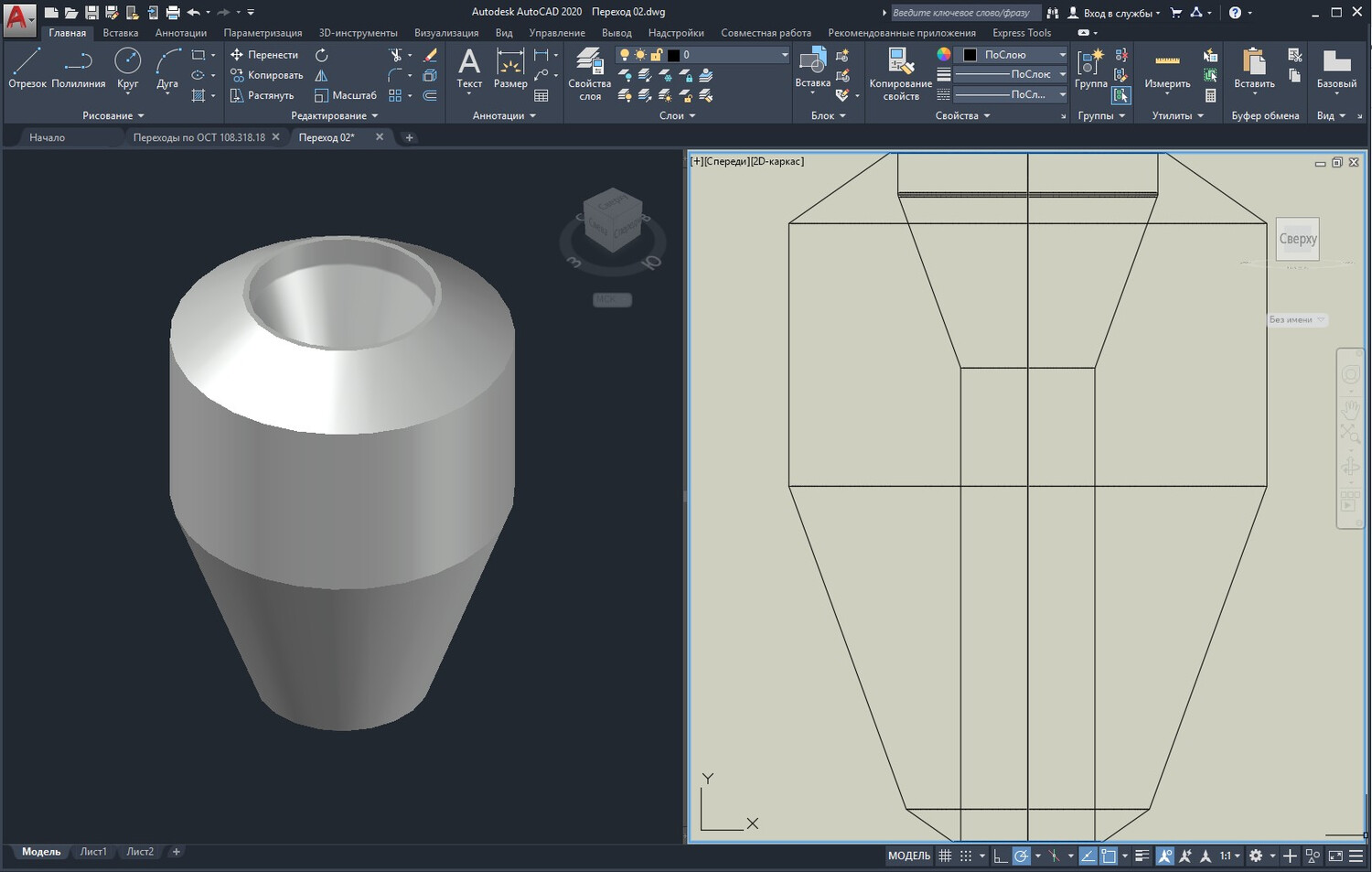

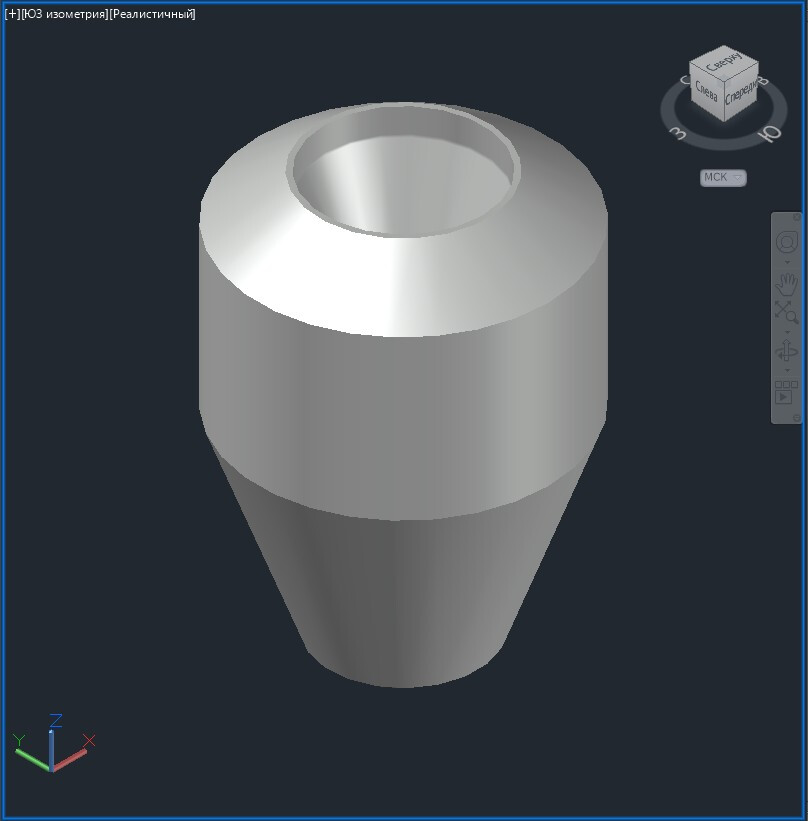

Систематизированный набор трёхмерных моделей точеных переходов, спроектированных в соответствии с отраслевым стандартом ОСТ 108.318.18. Эти фасонные элементы предназначены для плавного изменения диаметра паропроводов тепловых электростанций — магистралей, по которым транспортируется перегретый пар под высоким давлением и при повышенных температурах. Переходы данного типа изготавливаются методом точения из горячекатаной круглой стали (по ГОСТ 2590) с применением жаропрочной легированной стали марки 12Х1МФ (по ГОСТ 20072). $ Технология построения геометрии Все трёхмерные модели реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждый переход представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Совместимость с CAD‑системами и экспорт Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может: импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы; сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами; выполнить локальные вырезы для анализа внутренней геометрии переходного канала и верификации присоединительных размеров.   Форматы файлов: AutoCAD 3D-модель .dwg (версия 2010 и выше).   Просмотреть страницу – «Как скачать?» Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!   $
