3D модели фланцев по ГОСТ 12820-80

Готовая библиотека стальных фланцевых соединений для проектирования и производства

Комплект включает трёхмерные модели стальных плоских приварных фланцев, изготовленных в соответствии с ГОСТ 12820-80. Номинальное давление охватывает диапазон от 0,1 до 2,5 МПа. В набор вошло всё многообразие типоразмеров исполнения 1 — в том числе квадратные модификации фланцев, которые требуются в специфических инженерных решениях.

Точность геометрии и соответствие стандарту

Каждая модель построена с соблюдением нормативных габаритных и присоединительных размеров. Это значит, что фланцы корректно сопрягаются с трубной арматурой, уплотнительными поверхностями и крепёжными элементами без необходимости ручной доработки. Геометрия проверена по ключевым параметрам: наружный диаметр, диаметр болтовой окружности, толщина фланца, число и диаметр отверстий под крепёж.

Расстановка на информационной сетке

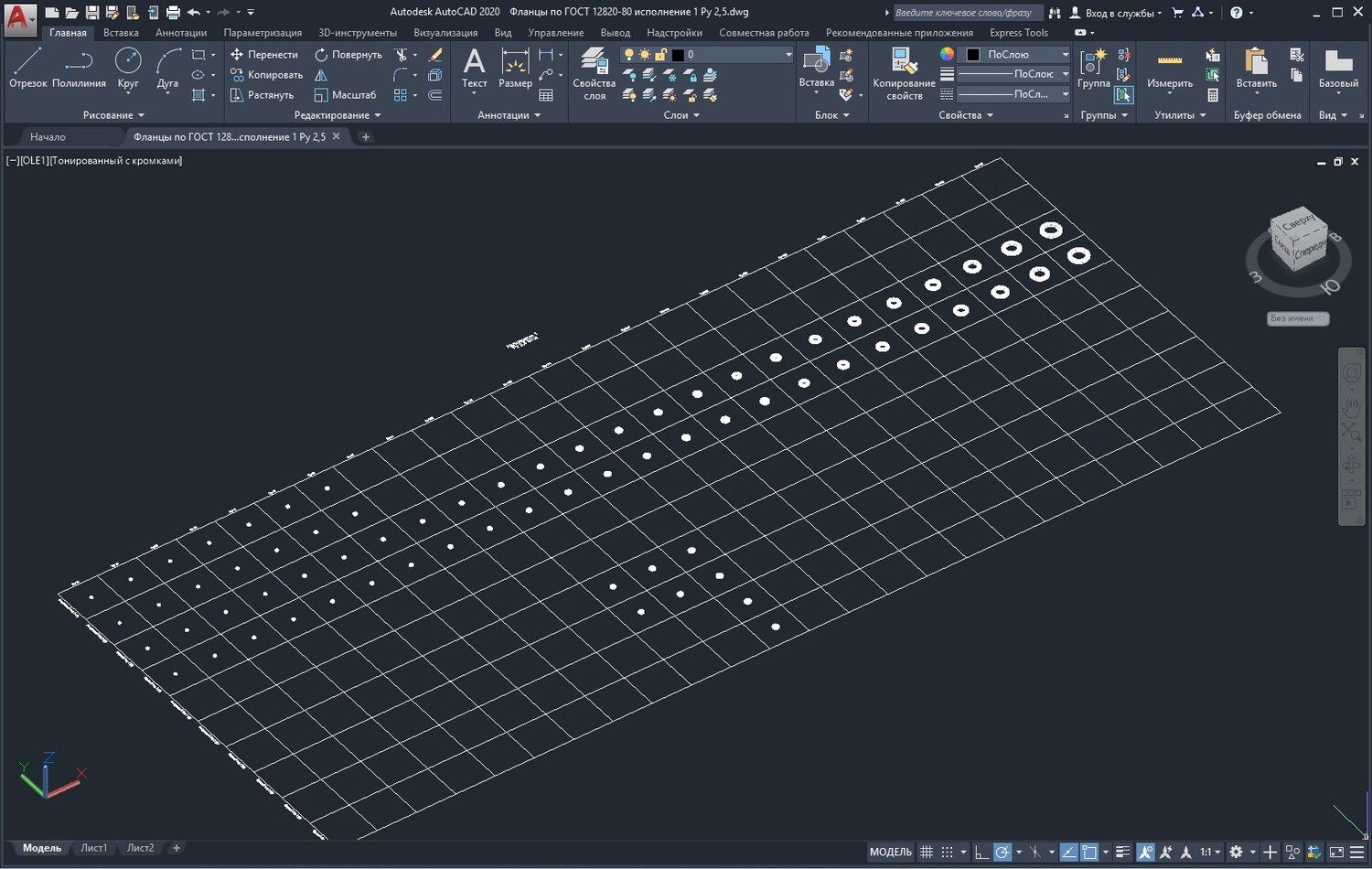

Все трёхмерные изделия комплекта размещены на специальной информационной сетке. Прямо на ней указаны:

• типоразмер фланца;
• Ду фланца

Такая организация упрощает навигацию по библиотеке и позволяет быстро отобрать нужную позицию по массогабаритным характеристикам.

Технологические характеристики моделей

Способ построения — твёрдотельное моделирование

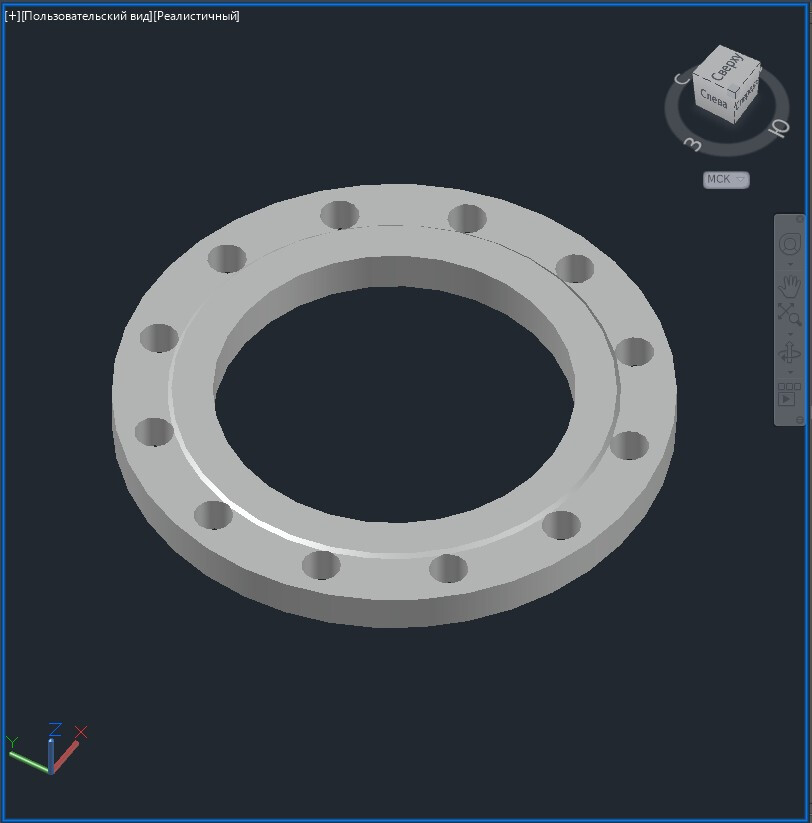

Каждая 3D-модель выполнена методом твёрдотельного моделирования (тип «ТЕЛО»). Это обеспечивает полноценную корректную геометрию: модели пригодны не только для визуализации, но и для инженерных расчётов, сборок, кинематического анализа и подготовки к производству.

Совместимость и экспорт

Модели созданы в универсальном формате и открываются стандартными средствами большинства САПР. Из исходного ПО вы можете:

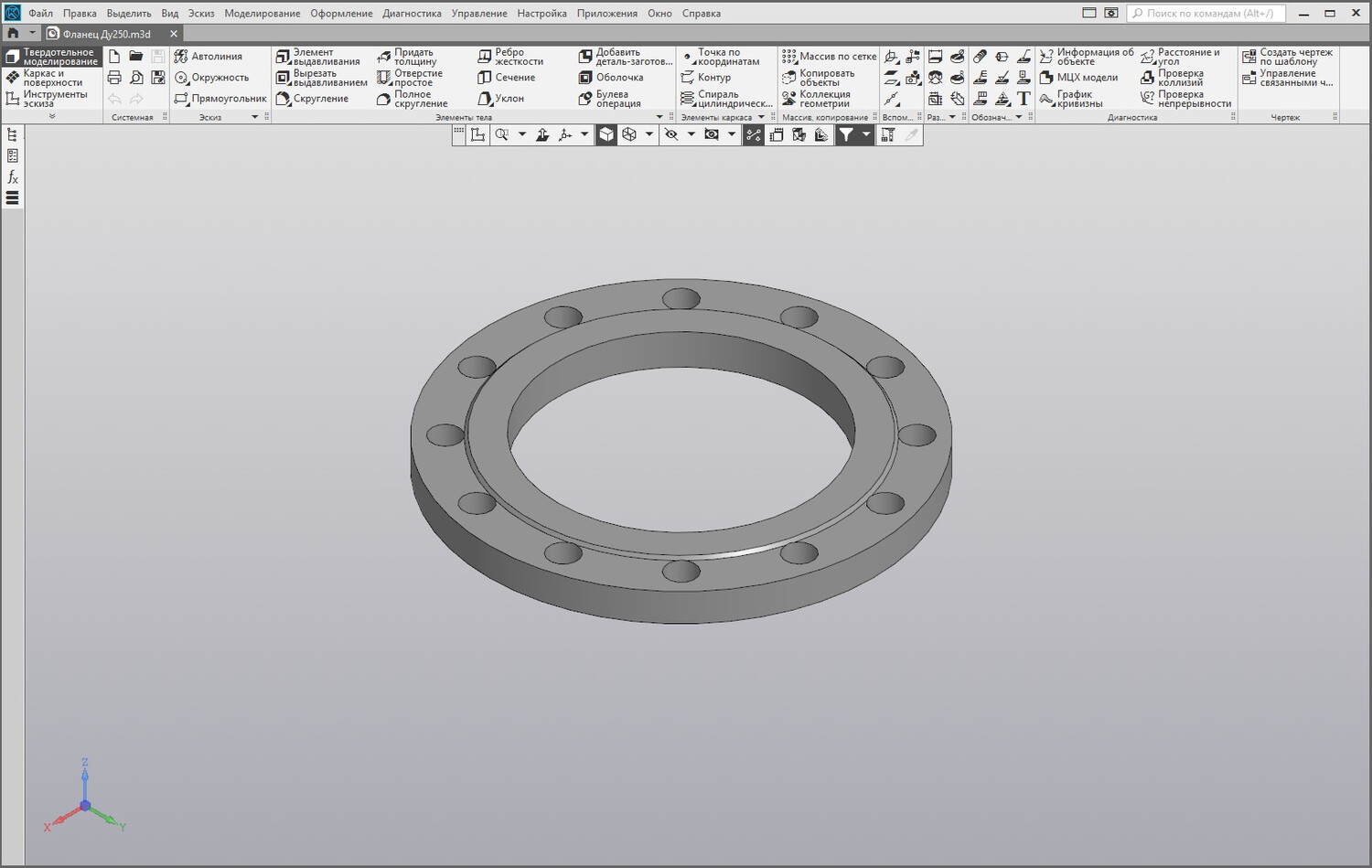

• экспортировать модели в сторонние программы — КОМПАС-3D, SketchUp, 3ds Max и другие;

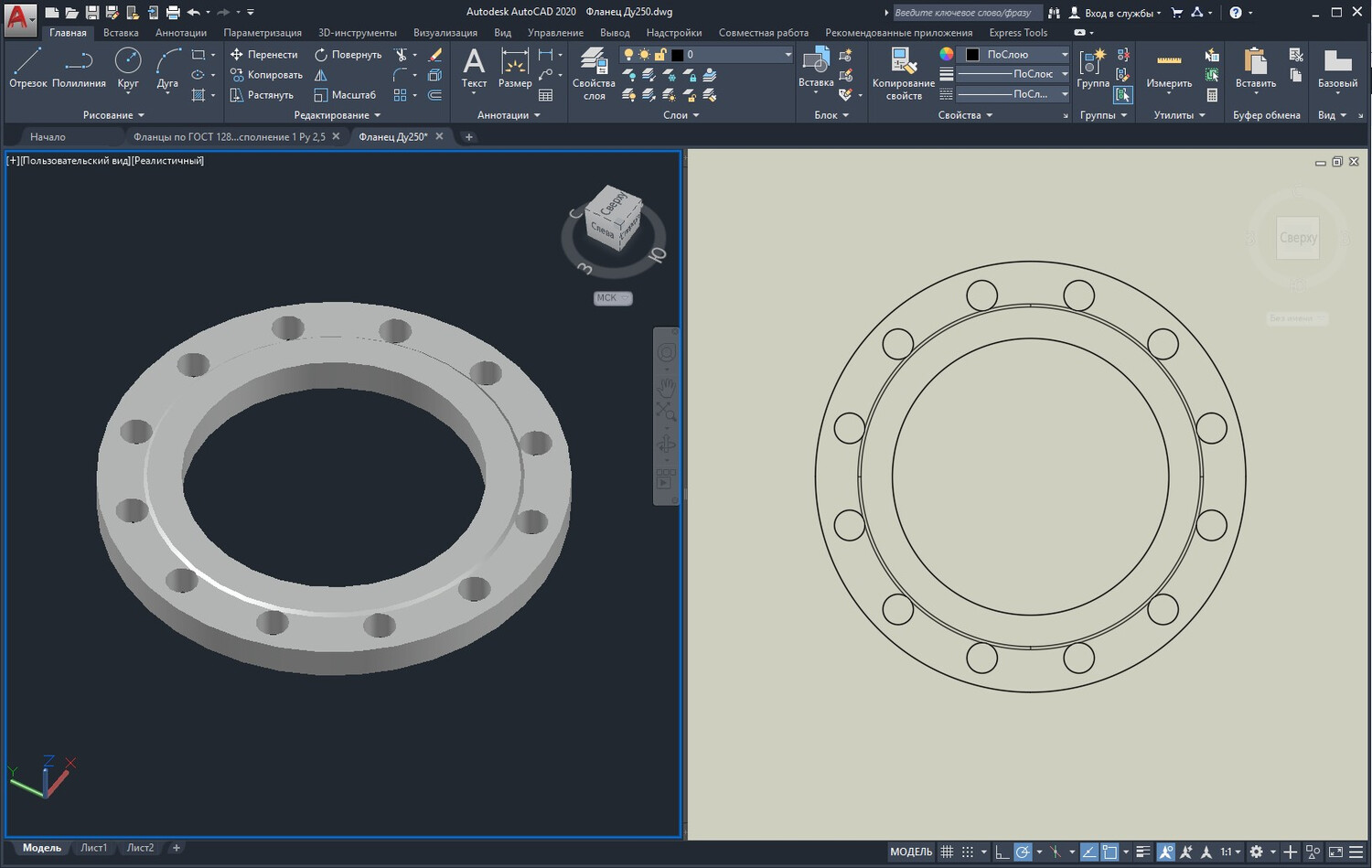

• выгружать двумерные чертежи для документации;
• выполнять сечения и разрезы для проверки внутренних размеров и сопряжений;
• встраивать модели в сборочные узлы более крупных проектов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
