3D модели переходов по ОСТ 34 10.747-97

Полный сортамент концентрических и эксцентрических переходов в твердотельном формате

Универсальные 3D‑модели для интеграции в любые САПР‑системы

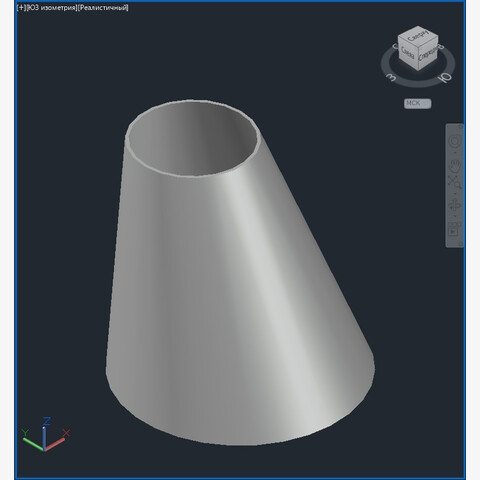

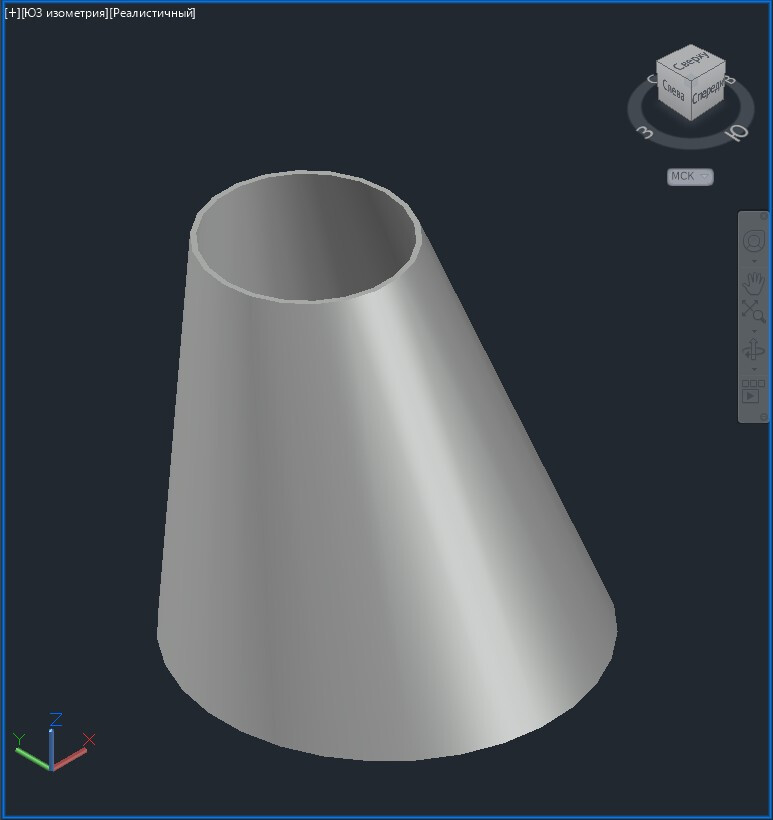

В цифровом комплекте представлены 3D‑модели трубопроводных переходов, регламентированных стандартом ОСТ 34‑10.747‑97, — ключевых элементов трубопроводных систем теплоэлектростанций. В ассортименте — все типоразмеры концентрических и эксцентрических переходов, включая соответствующие сборочные единицы. Каждая модель реализована в формате «тело»: это полноценное твердотельное моделирование, обеспечивающее максимальную точность геометрии и корректность расчётов при дальнейшей работе.

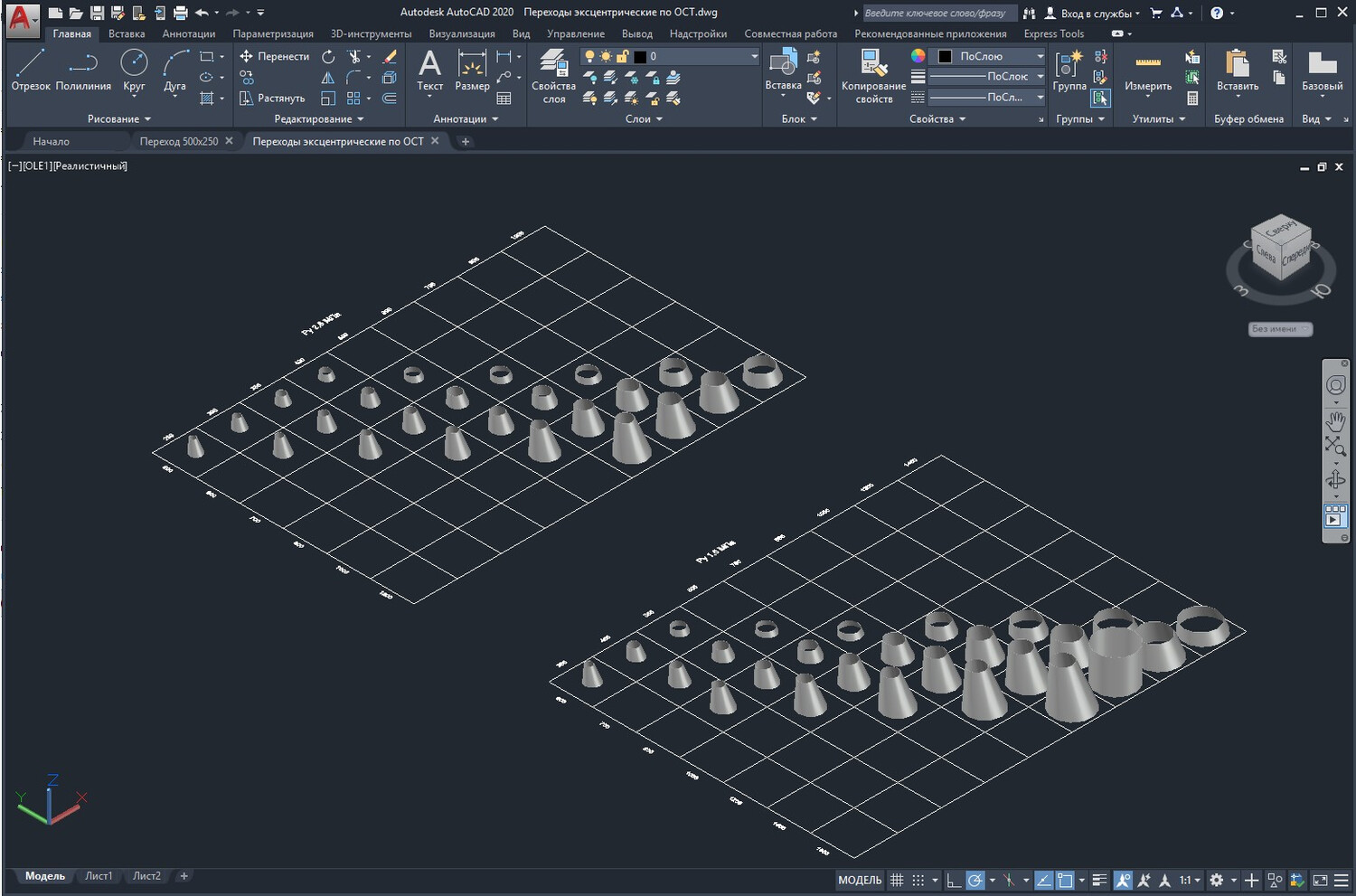

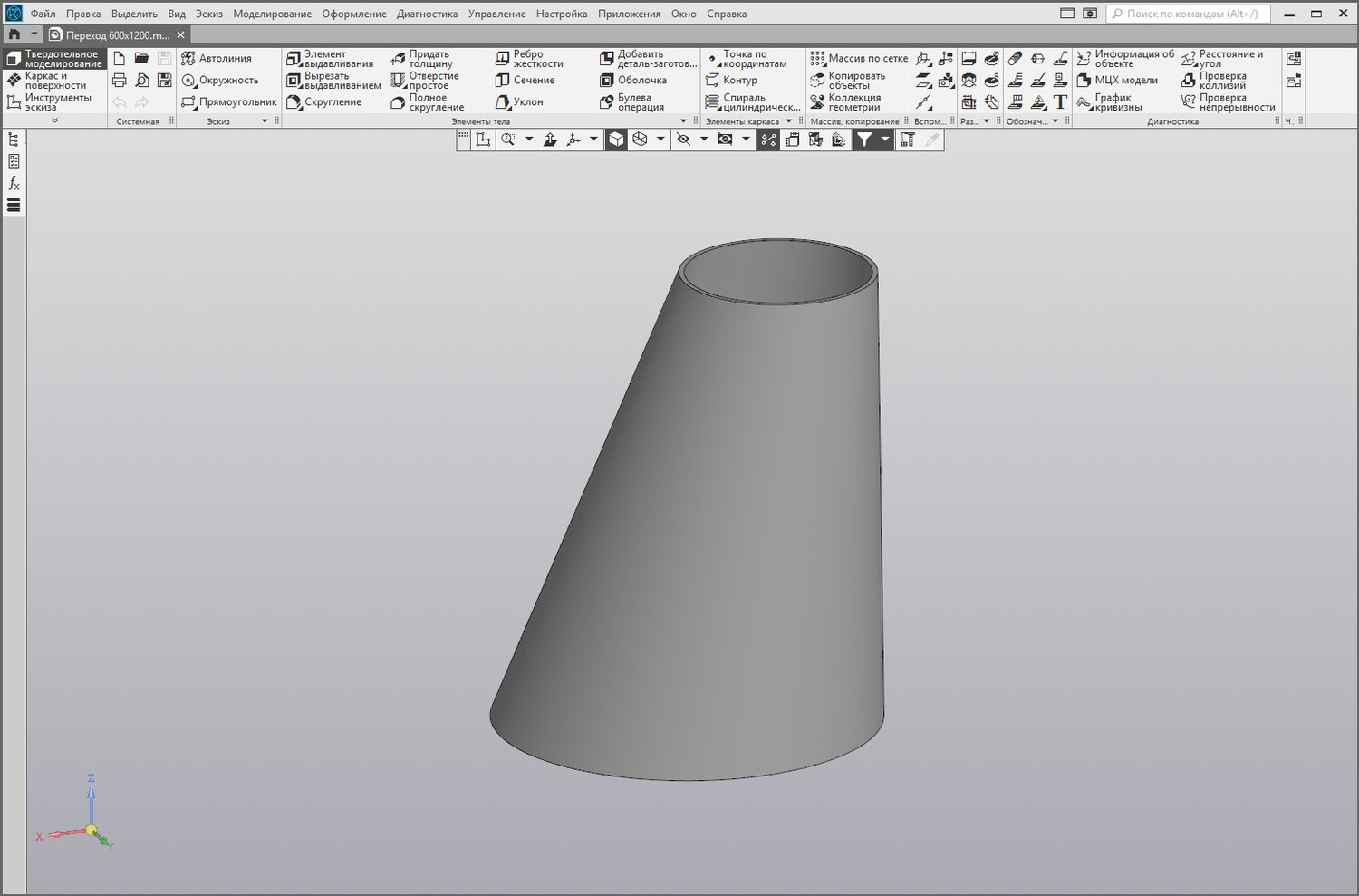

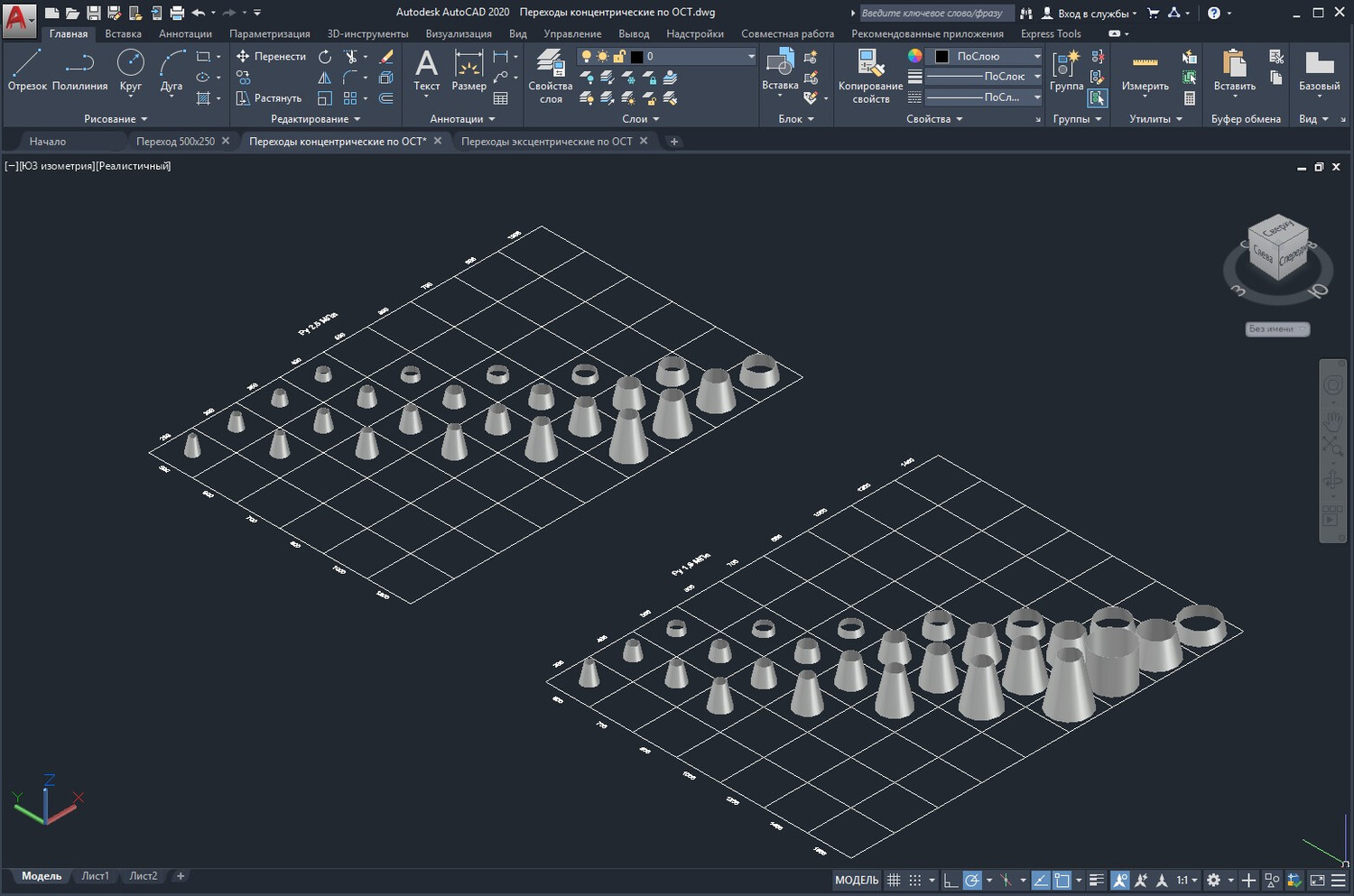

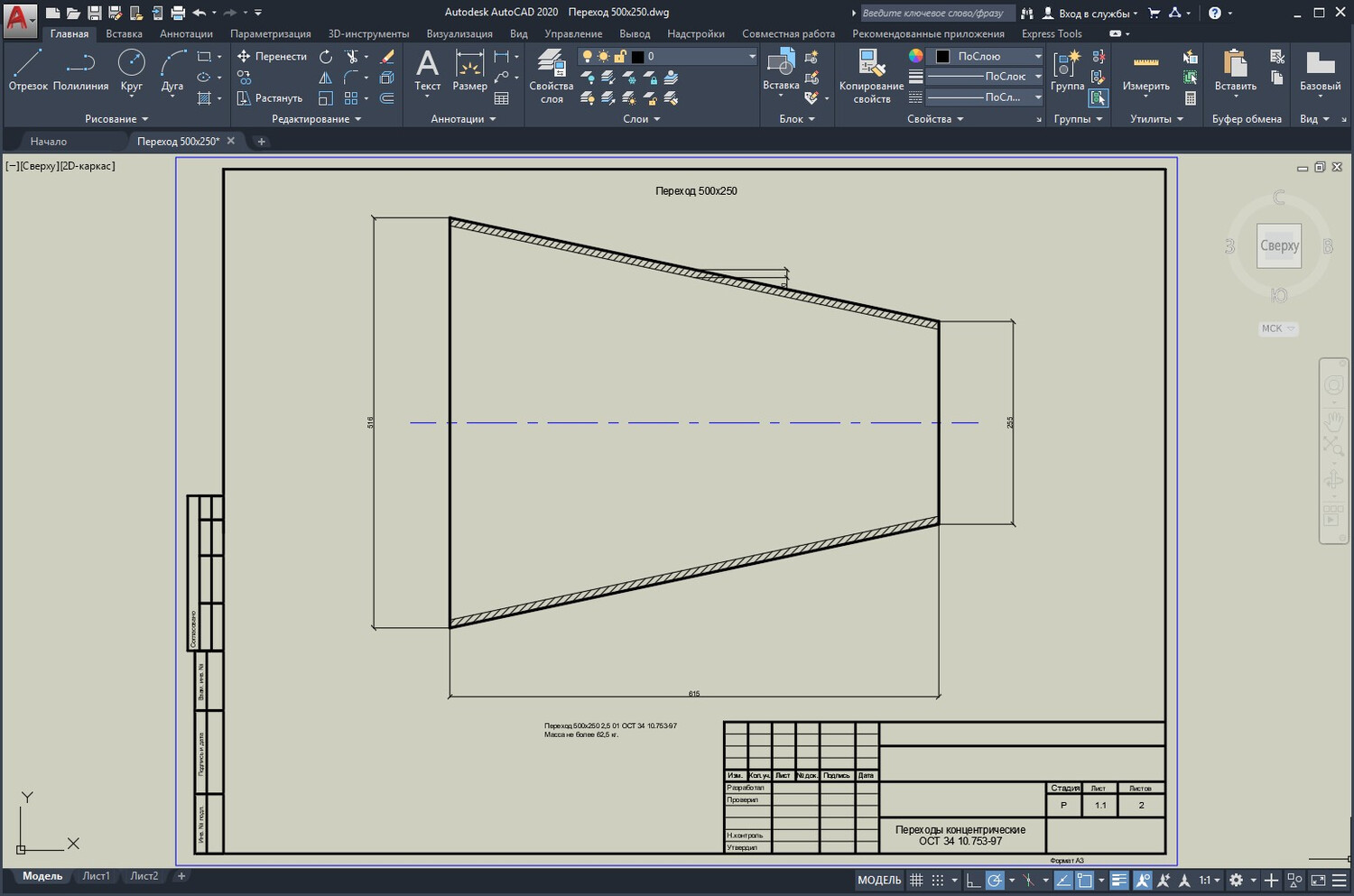

Модели размещены на информационной сетке с чёткой маркировкой типоразмеров — это упрощает подбор нужного элемента и ускоряет компоновку узлов в проекте. Благодаря универсальному формату 3D‑данные легко интегрируются в распространённые САПР: КОМПАС‑3D, SketchUp, 3ds Max и другие. Вы сможете не только экспортировать модели в требуемое ПО, но и оперативно сформировать 2D‑чертежи, выполнить необходимые разрезы, провести замеры и подготовить документацию для согласования.

Комплект подойдёт проектировщикам, инженерам и техническим специалистам, которым важна совместимость данных с разными платформами и высокая детализация элементов трубопроводов ТЭС.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
