3D модель бидона для нефтепродуктов

Цифровая копия тары для хранения и транспортировки ГСМ

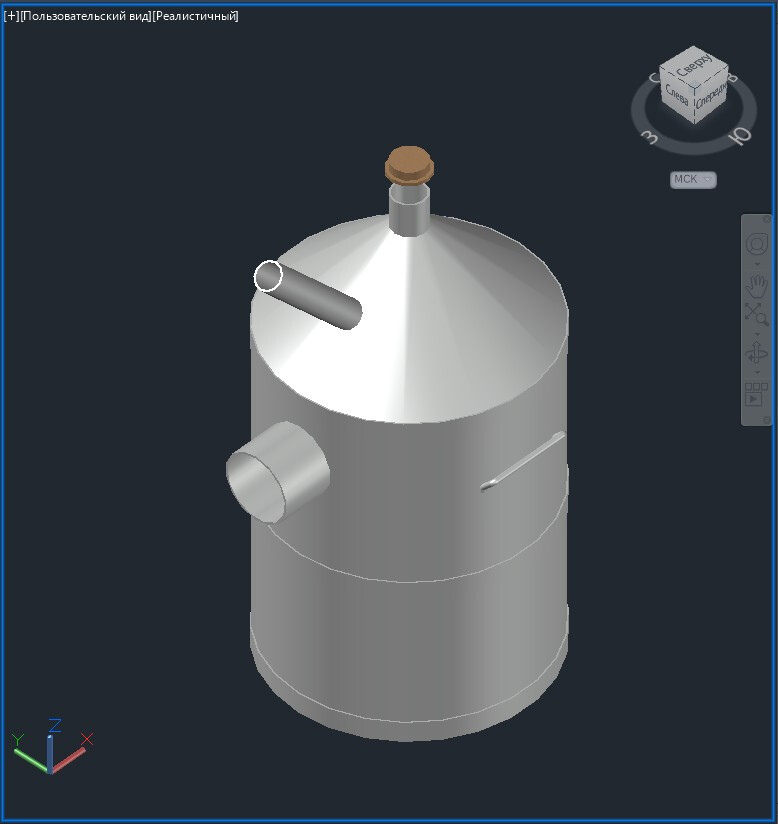

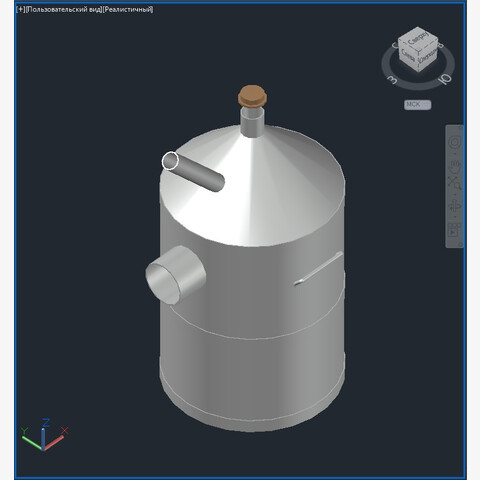

Трёхмерная модель металлического бидона, предназначенного для хранения, переноски и розлива нефтепродуктов — масел, смазок, технических жидкостей и других горюче‑смазочных материалов. Изделие укомплектовано деревянной пробкой, которая обеспечивает плотную герметизацию горловины и предотвращает проливание содержимого при наклоне или вибрации. Бидон изготовлен из стали и соответствует техническим условиям (ТУ) на производство данного вида тары. Модель воспроизводит реальные габариты и конструктивные особенности изделия, что делает её пригодной для использования в цифровых макетах складов, производственных участков и технологических схем.

Материалы и нормативная база

Производство стального бидона регламентировано техническими условиями и опирается на действующие государственные стандарты. В качестве исходных материалов применяются:

• сортовой прокат по ГОСТ 2590‑2006 — используется для формирования несущих элементов корпуса, обеспечивающих жёсткость и геометрическую стабильность конструкции;
• стальная лента по ГОСТ 6009‑74 — применяется при изготовлении обечаек, ручек и соединительных элементов, требующих гибки и формовки;
• трубы по ГОСТ 3262‑75 — используются при производстве ручки для переноски бидона, а также при формировании элементов горловины и других конструктивных деталей цилиндрической формы.

Плотная деревянная пробка, устанавливаемая в горловину, изготовлена из лиственных пород древесины и обеспечивает уплотнение за счёт плотной посадки в металлическое отверстие.

Метод построения геометрии

3D‑модель выполнена в формате твёрдотельного моделирования (тип — ТЕЛО).

Совместимость и возможности экспорта

Файл подготовлен для интеграции в распространённые системы автоматизированного проектирования. С помощью штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

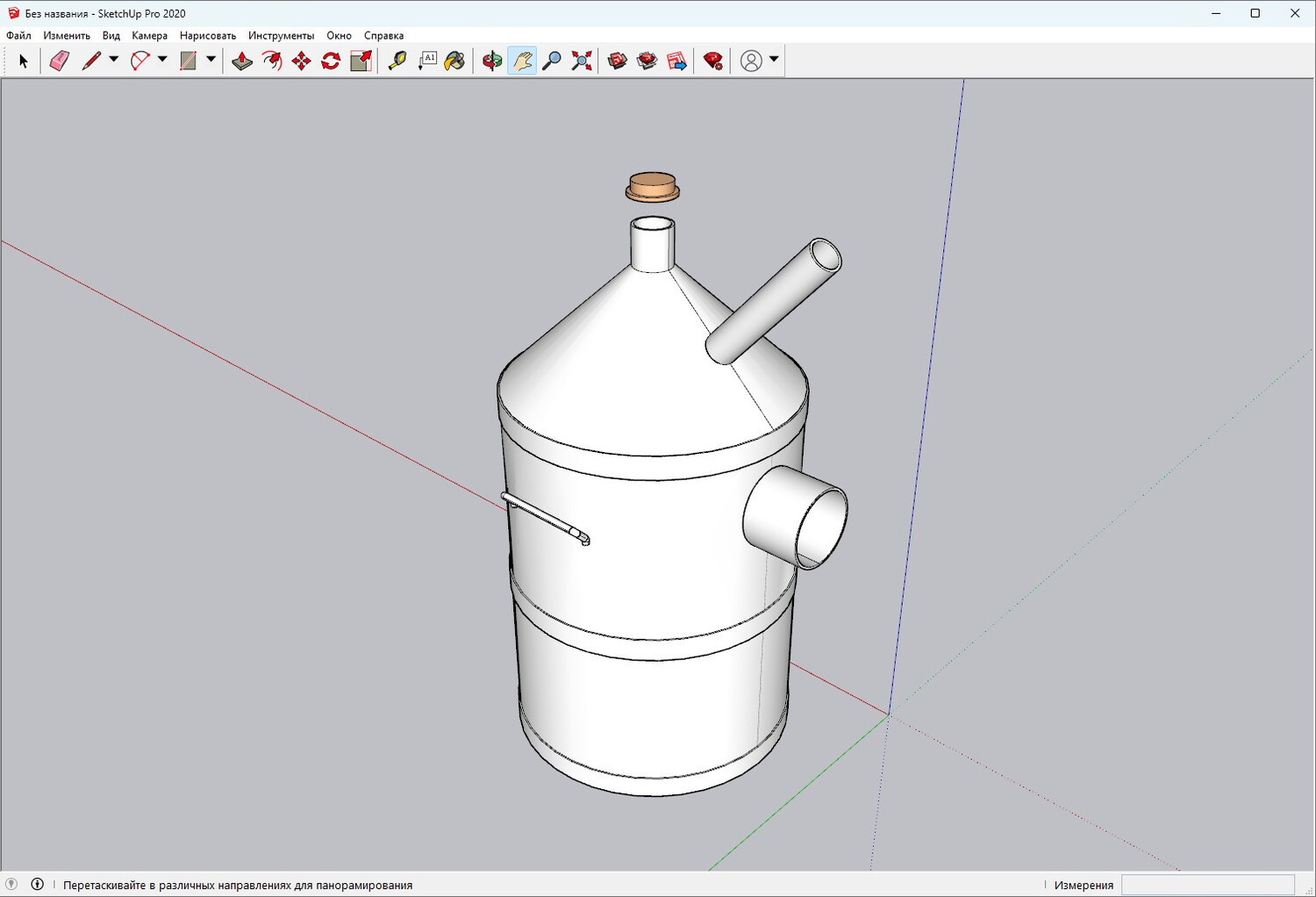

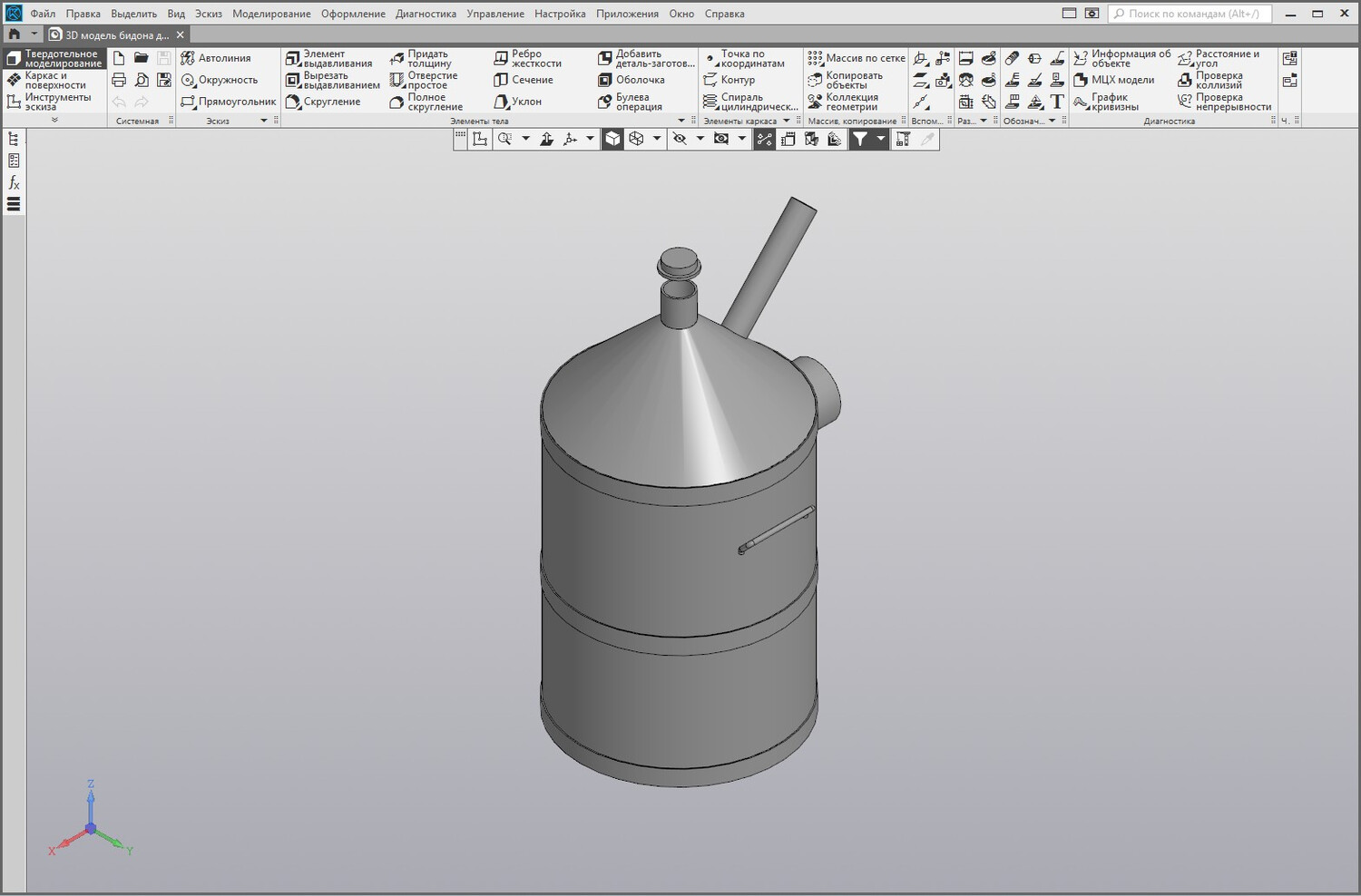

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

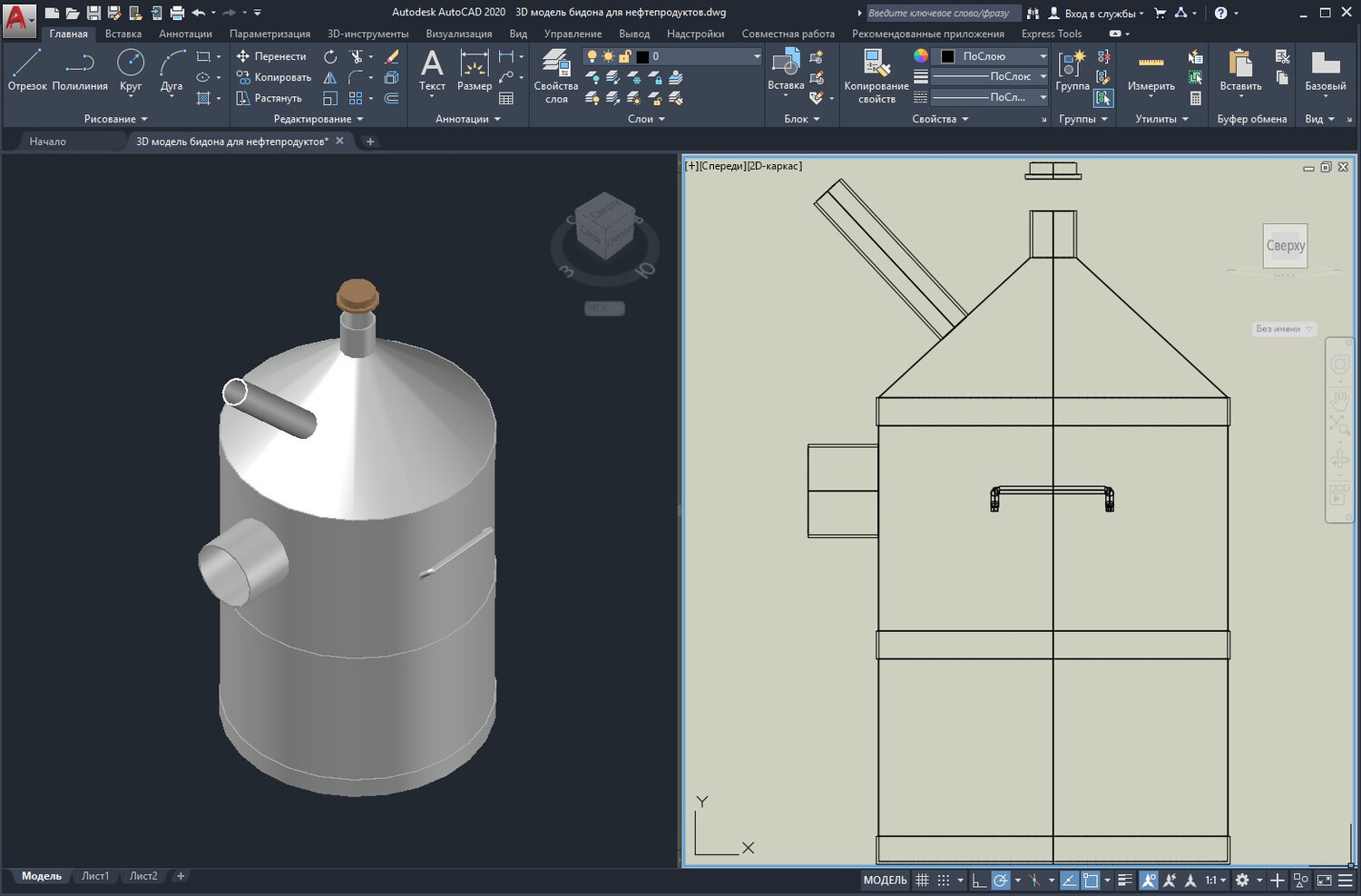

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости бидона и проверки геометрии горловины под установку пробки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
