Чертеж бидона для нефтепродуктов

Ищете надёжное решение для организации выпуска ёмкостей для нефтепродуктов? Представляем профессиональный сборочный чертёж бидона с пробкой и ручками — комплект технической документации, который позволит запустить производство и разработку проектной документации без дополнительных расчётов и доработок.

Что входит в комплект чертежей на бидон

Цифровой пакет содержит всё необходимое для изготовления бидона:

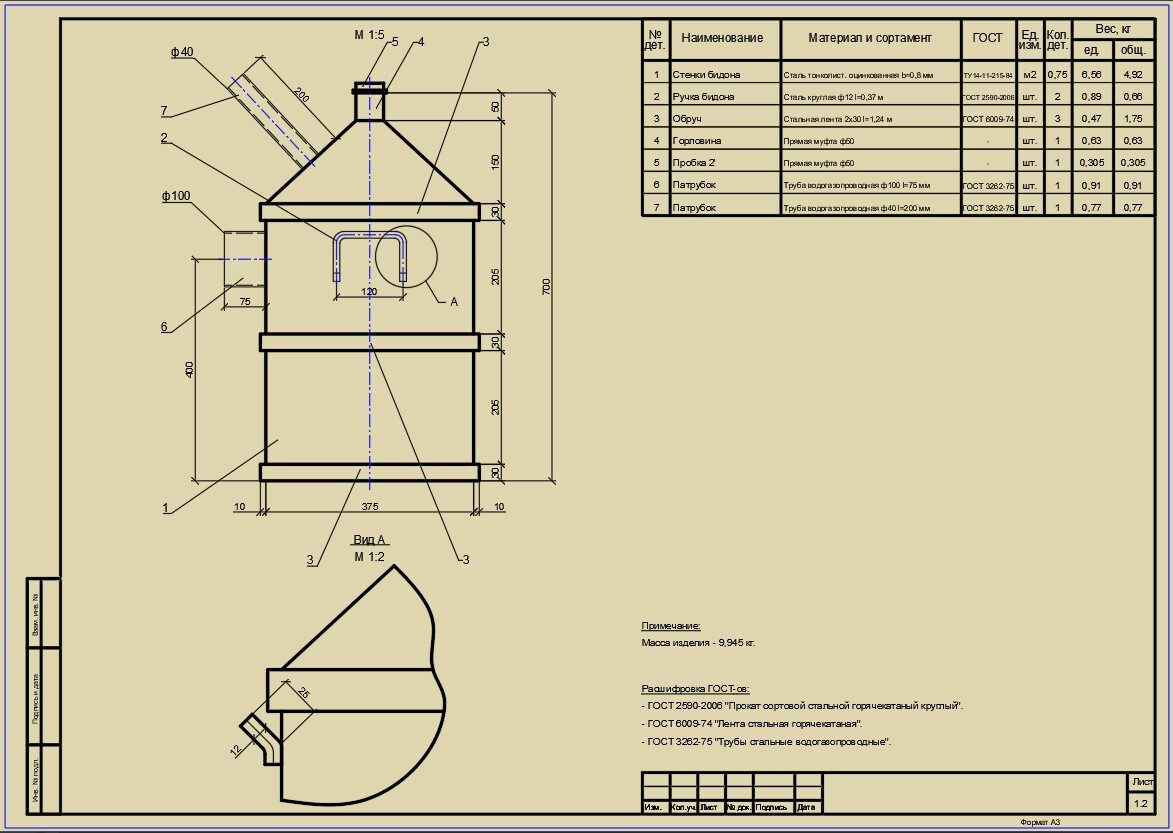

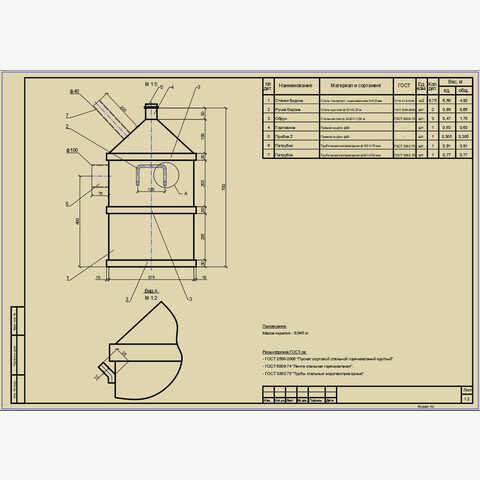

• Сборочный чертёж — детально проработанная схема сборки изделия, где чётко обозначены все элементы конструкции, их взаимное расположение и способы соединения.
• Подробные размеры — полный набор габаритных и присоединительных размеров, включая диаметры, толщины стенок, радиусы скруглений и параметры крепёжных отверстий.
• Спецификация элементов — структурированный перечень всех компонентов бидона с указанием количества, назначения и требований к монтажу.

Материалы изготовления бидона

Конструкция бидона спроектирована с учётом эксплуатации в условиях контакта с нефтепродуктами — выбраны материалы, обеспечивающие долговечность и надёжность:

• Сортовой прокат по ГОСТ 2590‑2006 — служит основой для корпуса бидона, гарантирует необходимую жёсткость и устойчивость к механическим нагрузкам.
• Стальная лента по ГОСТ 6009‑74 — используется для усиления конструкции, формирования рёбер жёсткости и изготовления вспомогательных элементов.
• Трубы по ГОСТ 3262‑75 — применяются в ответственных узлах, где требуется повышенная прочность и герметичность соединений.

Форматы файлов:

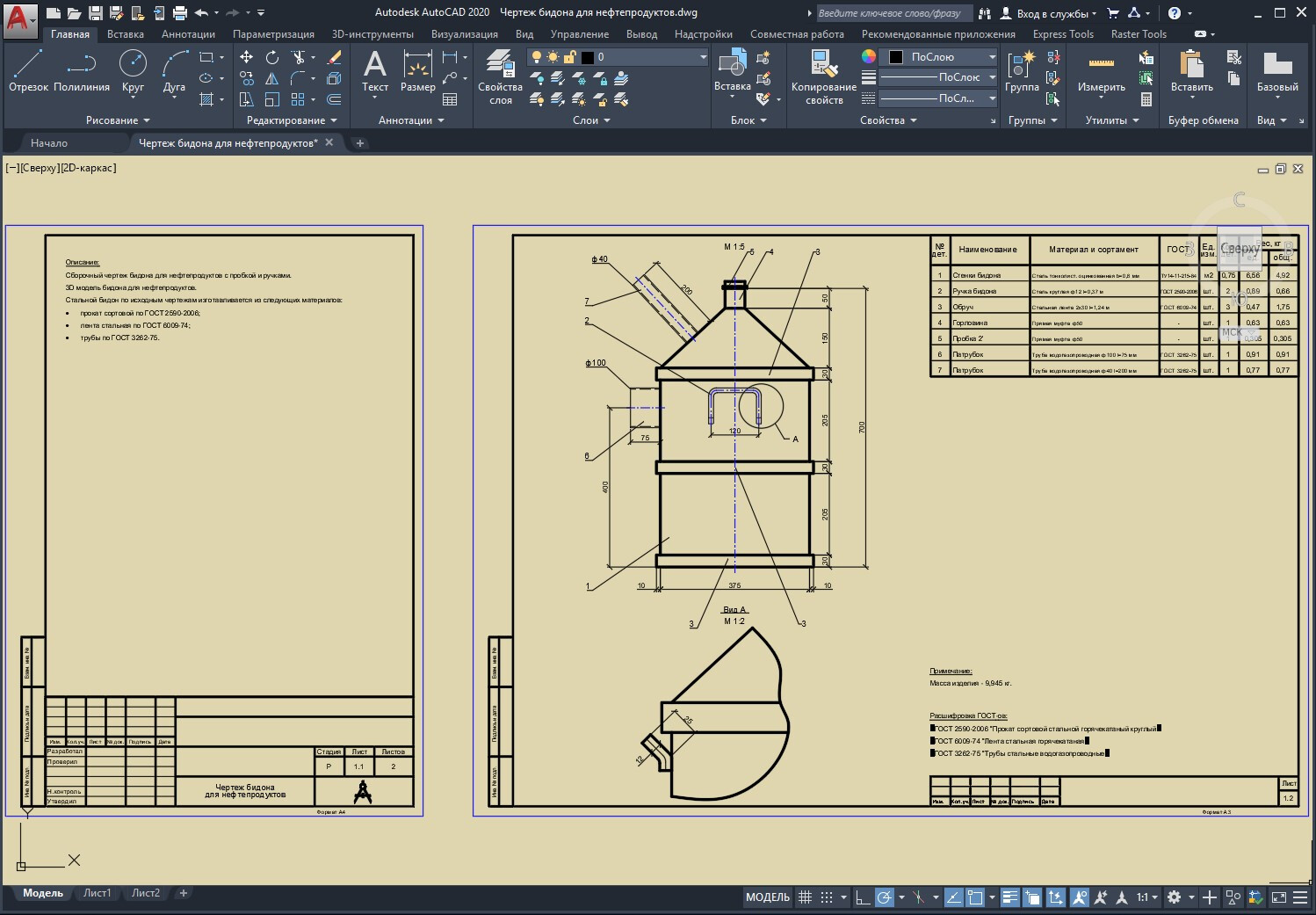

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

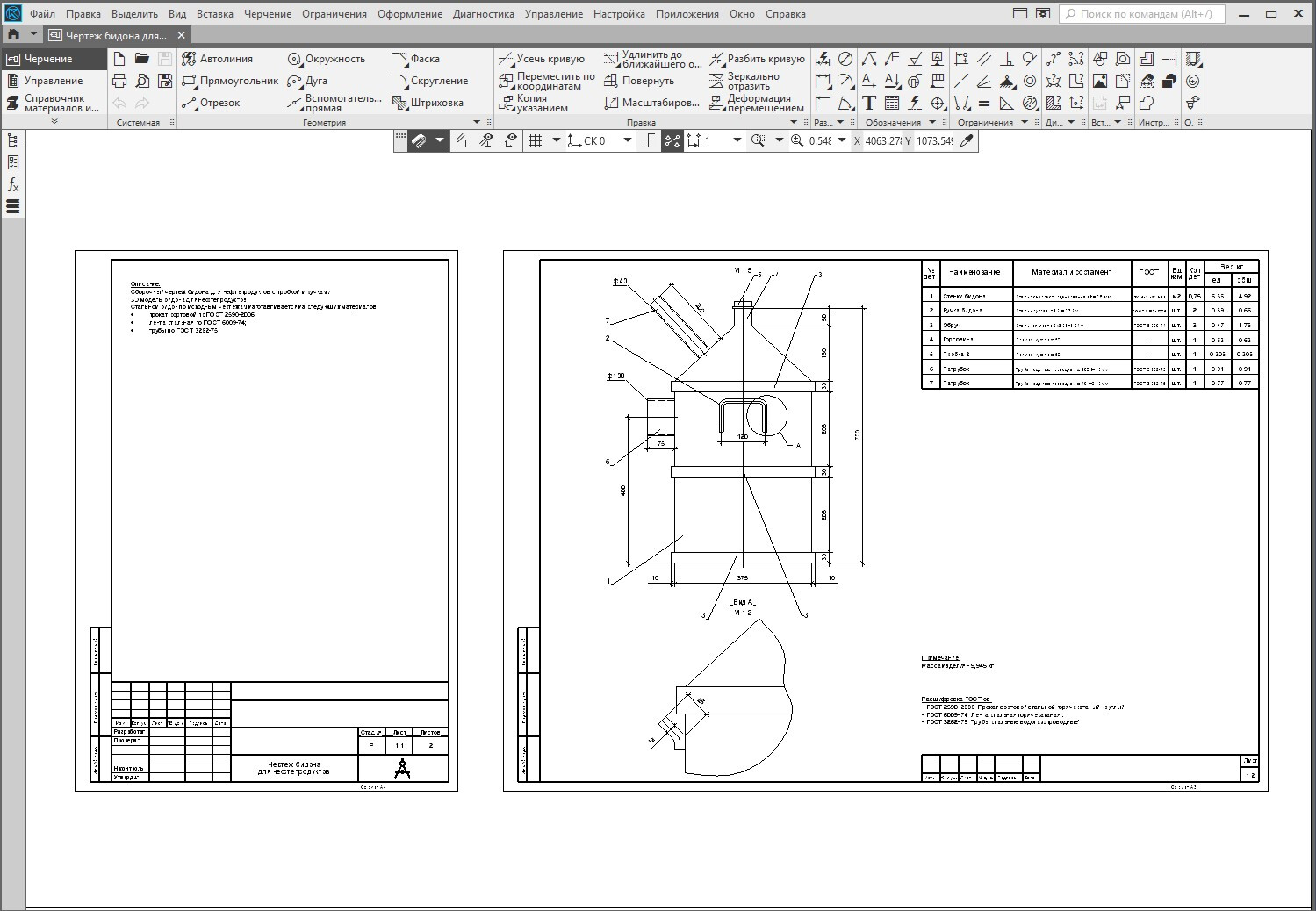

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

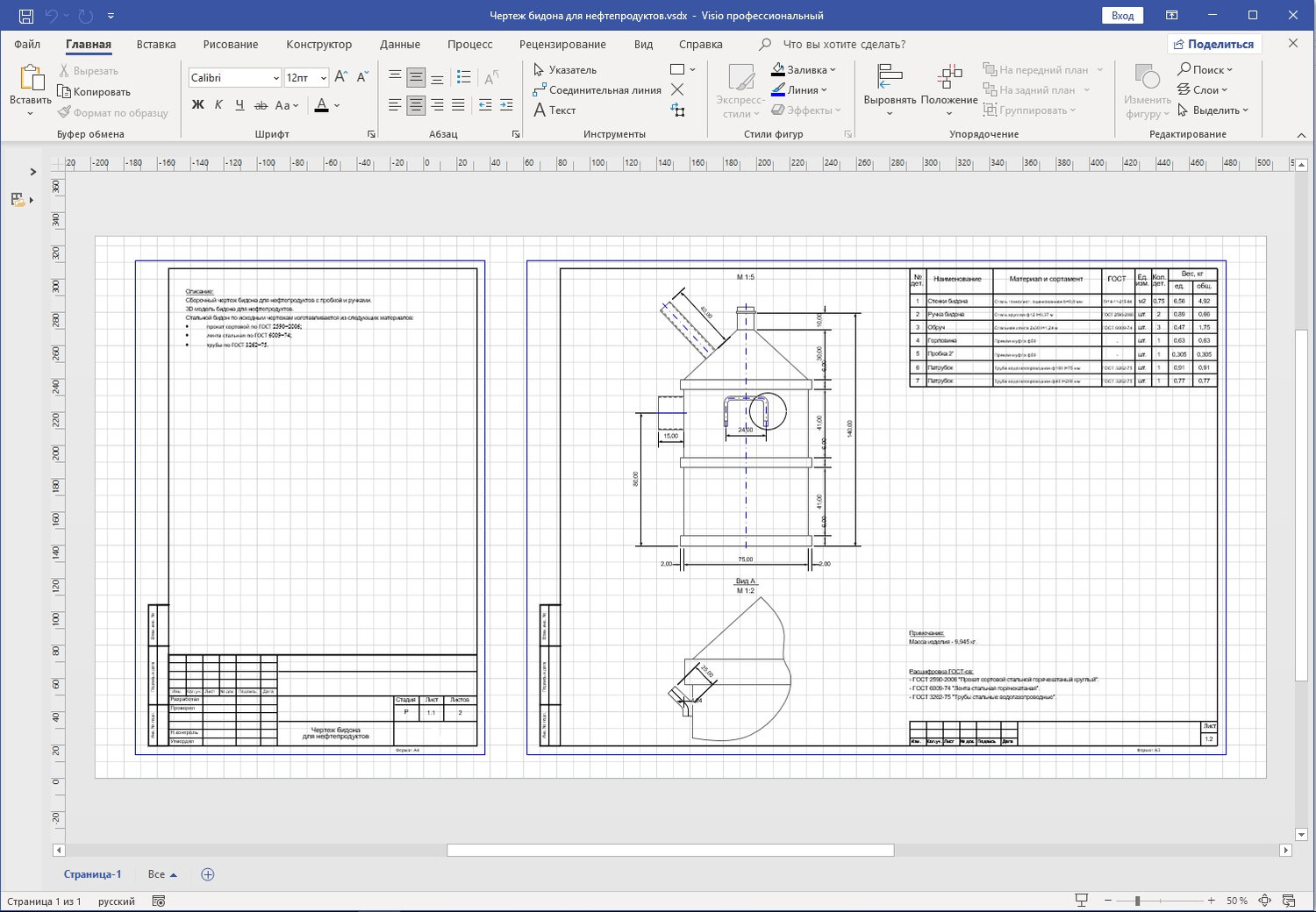

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
