Чертеж дренажной емкости

Общее описание дренажной ёмкости

Представлен комплект конструкторской документации для металлической переносной дренажной ёмкости. Устройство разработано специально для сбора побочных продуктов, образующихся в процессе очистки природного газа.

Ключевые эксплуатационные характеристики

Ёмкость спроектирована для работы в условиях атмосферного давления — это определяет особенности её конструкции и выбор материалов изготовления. Конструкция обеспечивает надёжность и безопасность при выполнении целевых задач в заданных условиях эксплуатации.

Состав и особенности конструкторской документации

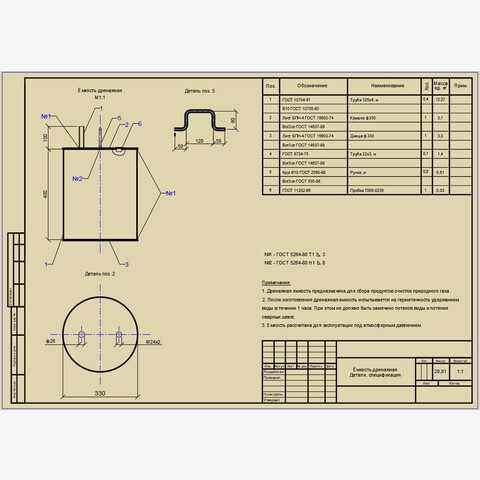

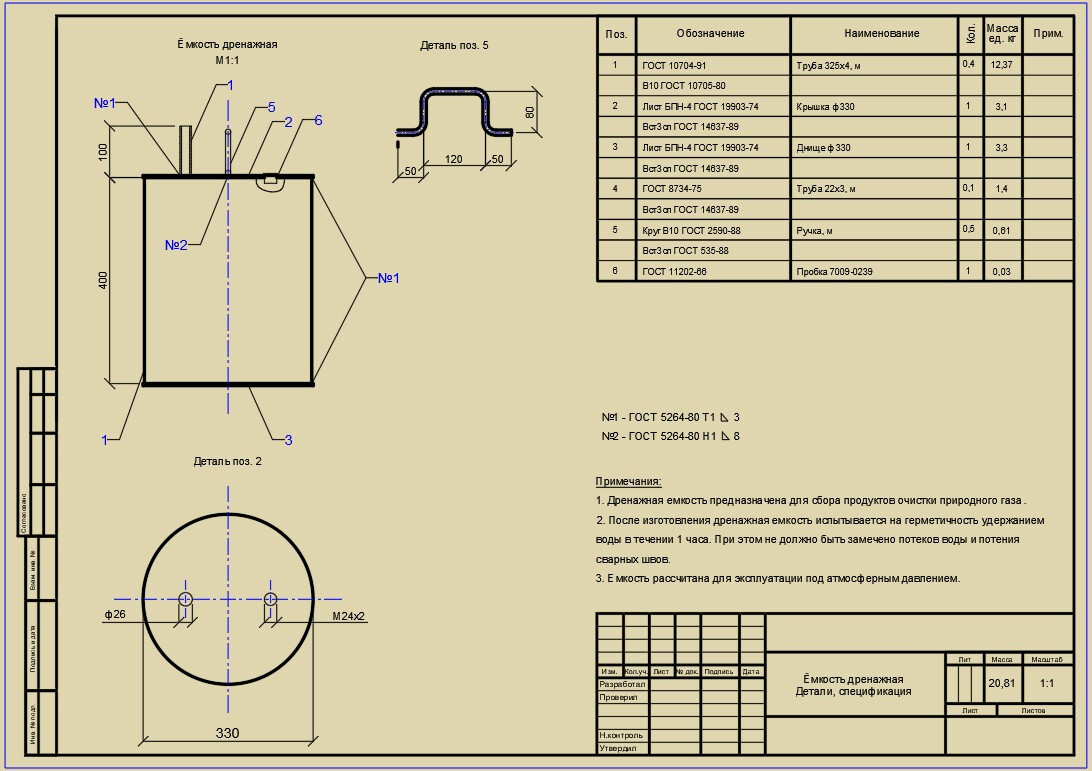

Комплект чертежей включает детальные изображения всех составных элементов дренажной ёмкости. Основные особенности документации:

• Масштаб исполнения: 1:1 — гарантирует максимальную точность при изготовлении и сборке компонентов.
• Полнота данных: каждый элемент проработан отдельно — это позволяет чётко представить структуру изделия и взаимосвязь деталей.
• Технические параметры: все необходимые размеры указаны непосредственно на чертежах, что исключает неоднозначность при производстве.
• Сопроводительная информация: к чертежам прилагаются подробные примечания — они содержат важные указания по изготовлению, сборке и контролю качества изделия.

Такая структура документации обеспечивает полное понимание конструкции и позволяет реализовать проект без потери точности на любом этапе — от производства отдельных деталей до финальной сборки ёмкости.

Форматы файлов:

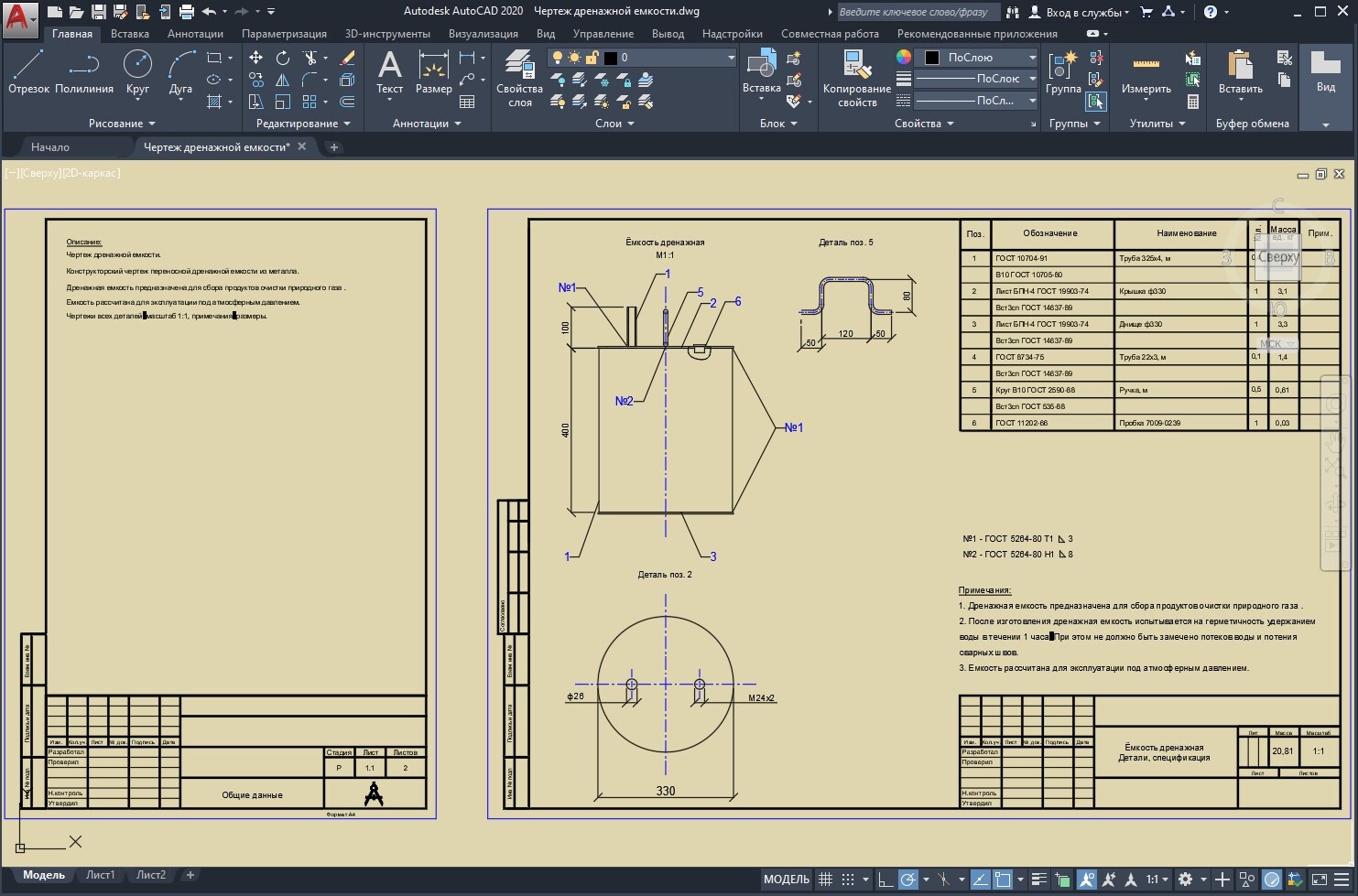

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

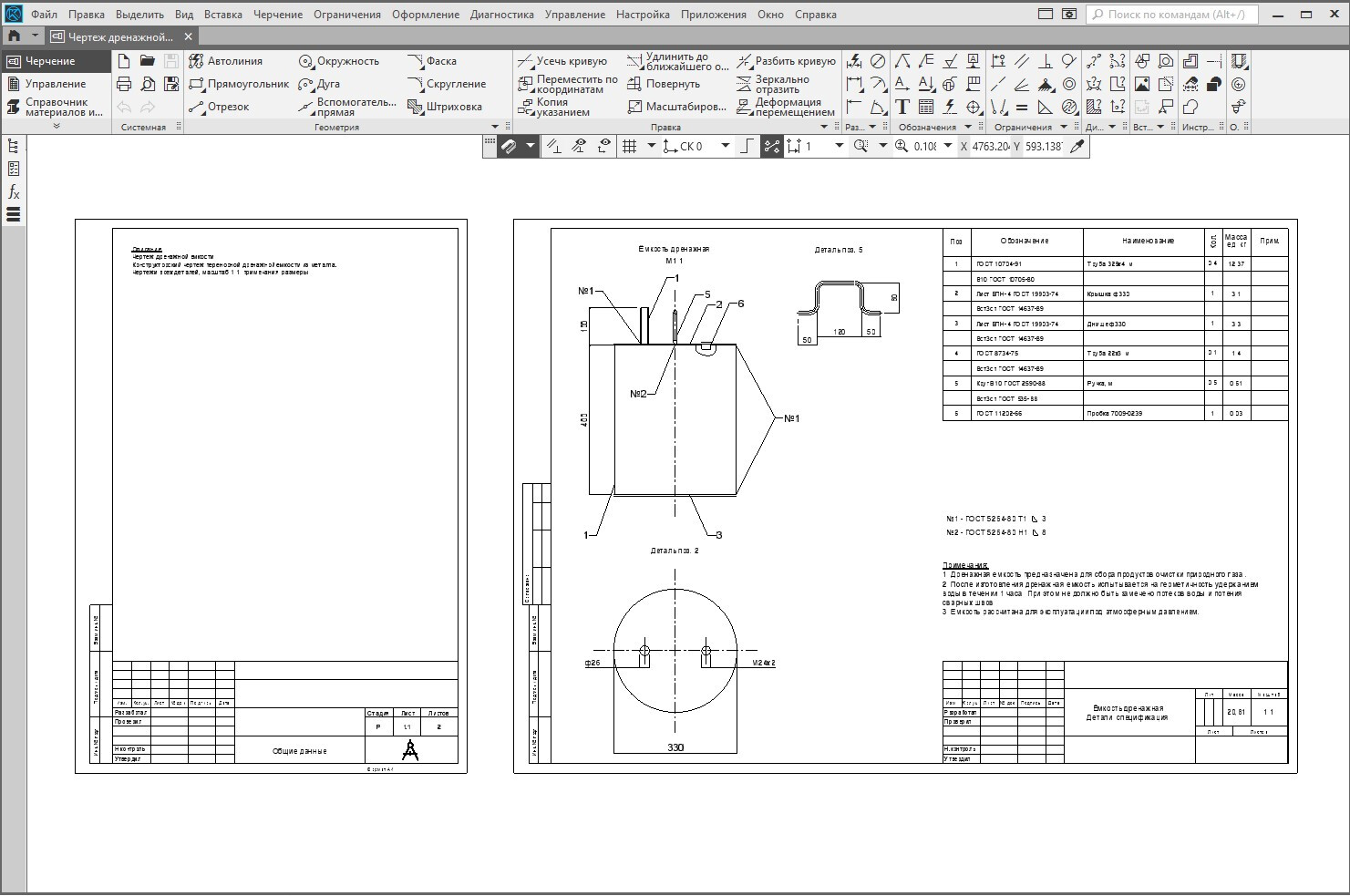

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

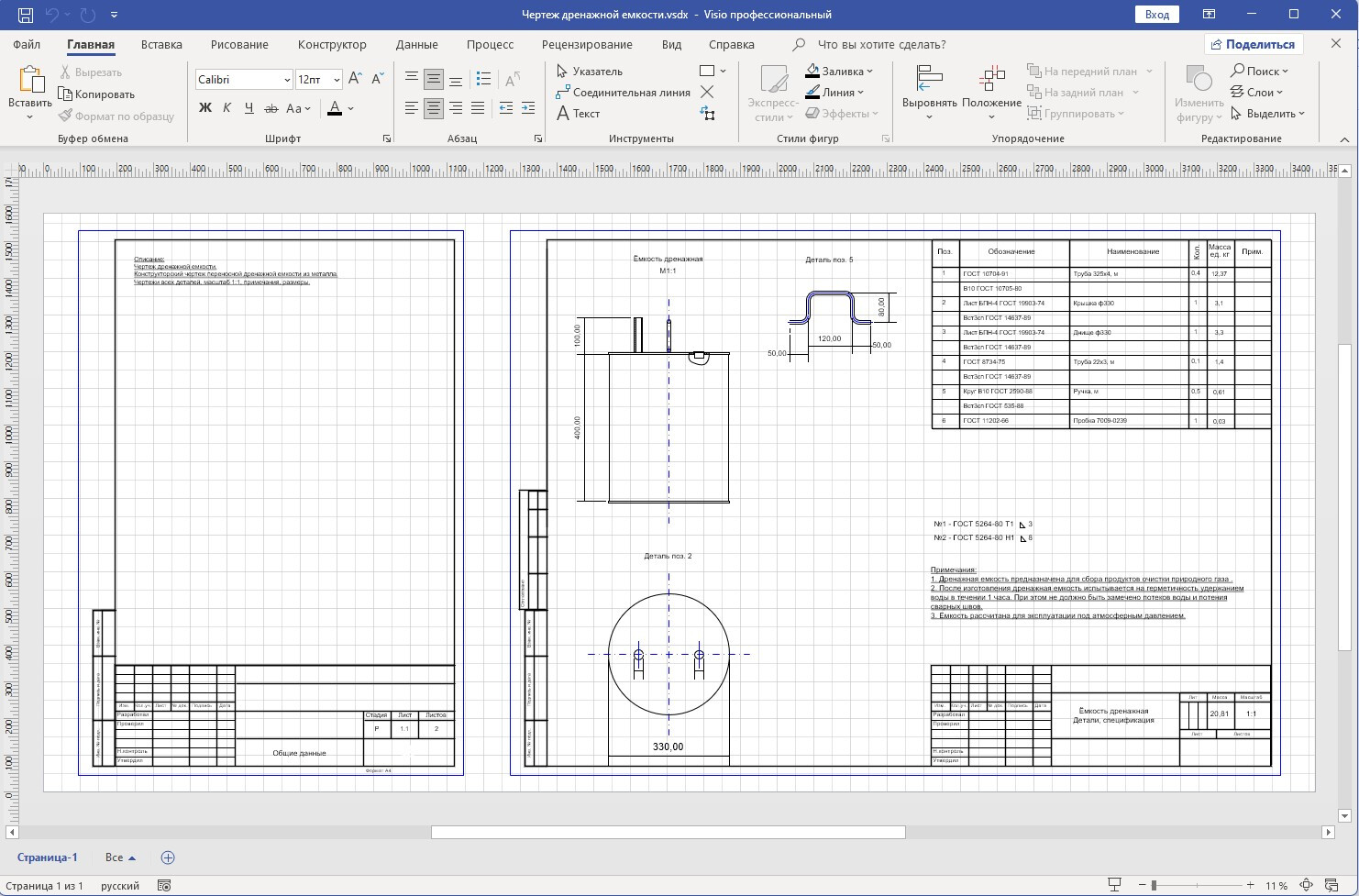

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
